⚠️ Bemærk venligst, at sprøjte- og såsættet er:
- Kun kompatibel/anbefalet til 450 mm og 500 mm rækkeafstand. Andre afstande kan forårsage interferens med baghjulene!
- kun tilladt i såposition, da der kan være interferens med baghjulene i lugeposition.
Det er muligt at eftermontere Spray While Seeding Kit på enhver eksisterende FD20-robot, der har + Spray.
De værktøjer, du skal bruge til at udføre opgaven, er:
- 2x 13 mm nøgle eller topnøgle
- 10 mm nøgle eller topnøgle
- Sidecutter

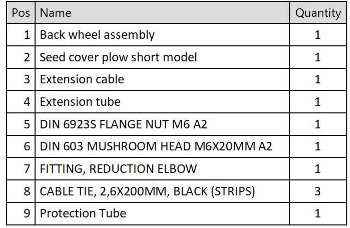

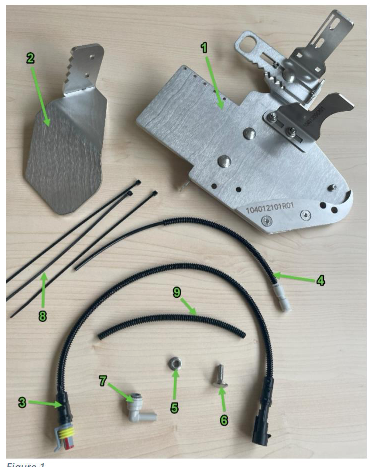

Sættets indhold
EFTERMONTERINGSPROCEDURE
Under hele proceduren skal du håndtere +SPRAY-rørene med forsigtighed, da de kan indeholde rester af kemikalier!
TRIN 1 - Afmonter baghjul og konsol/skraber
To typer baghjul.

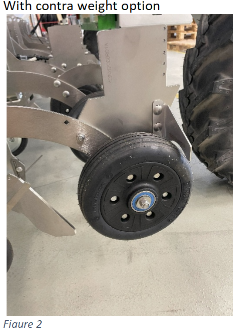

Figur 2 Med ekstra vægtbeslag: Figur 2 Kun 1x M6-bolt + møtrik

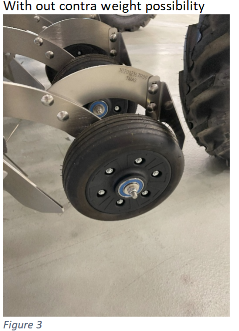

Figur 3 Uden ekstra vægtbeslag: Figur 3 2x M6 bolt + møtrik

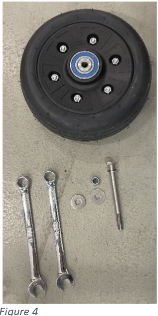

Figur 4 Gem hjul, bolt, møtrik og skive. De skal monteres igen senere.
TRIN 2 - Monter nyt baghjulsbeslag til sprøjtning

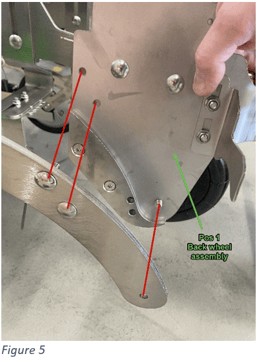

Figur 5 2 x bolte M6x20 + møtrikker på bagsiden (ikke synlige)
Hvis der er monteret et tidligere baghjul med et ekstra vægtbeslag, skal du bruge den ekstra bolt og møtrik, der følger med"Spray while seeding"-sættet!

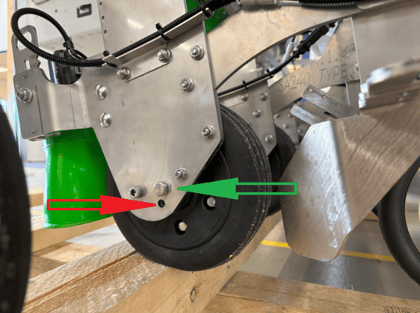

Figur 6 Øverste hul (markeret med grøn pil) til montering af baghjulet efter montering af det nye beslag. Vær opmærksom! Der er 2 huller til montering af hjulet! Det øverste hul er standard, det nederste hul (rød pil) er til, når der ikke kan sås lavt med de normale indstillinger!
TRIN 3 - Udskift "ploven til dækning af frø"
Frøploven skal udskiftes til en kortere model. Den lange standardmodel vil ramme hjulet.

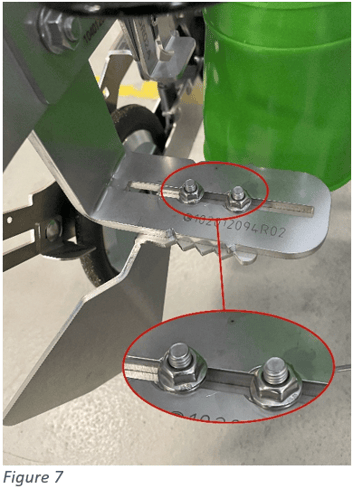

Figur 7 Løsn møtrikkerne, og udskift ploven med en ny kort model (følger med Spray while seeding-sættet) Genbrug bolte og møtrikker

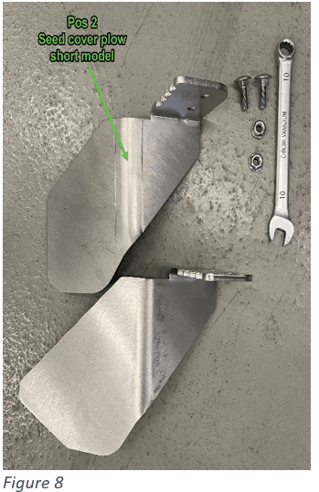

Figur 8 Skift til kort model (følger med Spray while seeding-sættet) Bolte + møtrik, der skal genbruges
TRIN 4 - Flyt dysen

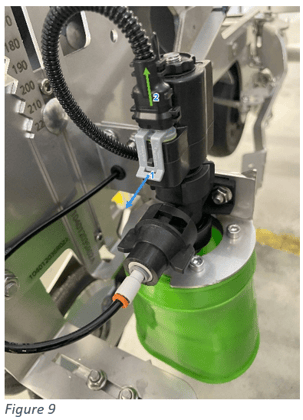

Figur 9 Afmontering af kabel.
Træk den grå clips ud på stikket, og træk stikket op og ud, det kan sidde stramt.

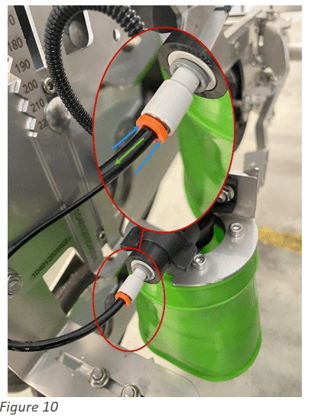

Figur 10 Afmontering af rør.
FORSIGTIG 👇
Røret kan indeholde rester af kemiske produkter.
Tryk på den orange ring, og træk røret ud

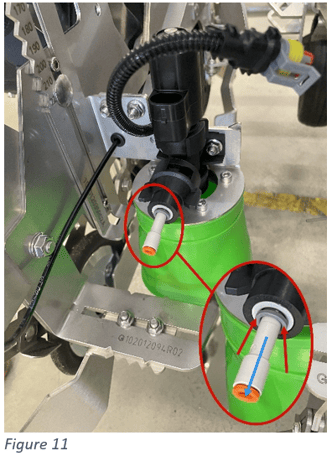

Figur 11 Afmontering af rørforbinder.
Tryk på den grå ring på dysen, og træk reduktionsfittingen ud.
Hold reduktionsfitting skal genbruges senere
Figur 12 Afmontering af dyse.
Løsn 2x M6-møtrik fra bolte

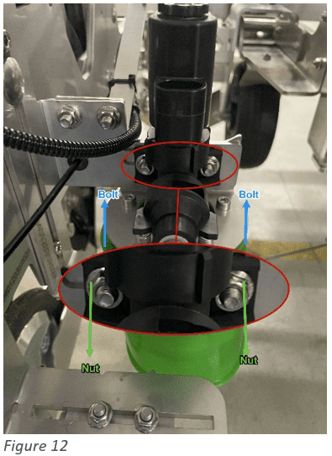

Tag bolte, dyse og sprøjteskærm af! Bolte og møtrikker til dyse og sprøjteskærm skal monteres igen!
TRIN 5 - Sæt dysen på det nye beslag igen
Figur 1 Dysesæt.

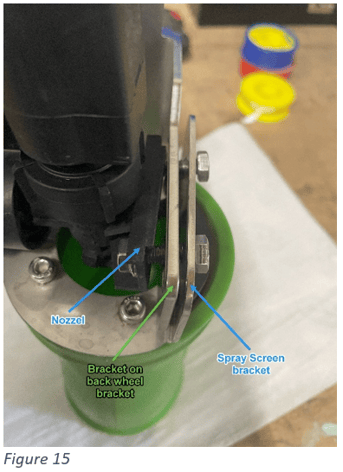

Dyse og sprøjteskærm på den rigtige måde

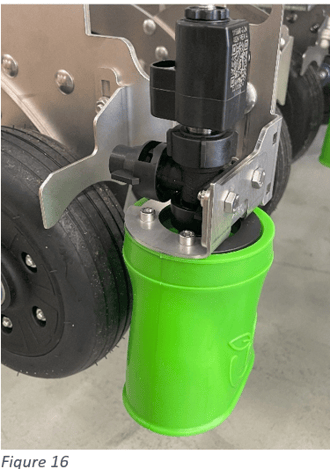

Figur 16 Dysesæt.
Dysesæt Saml korrekt igen

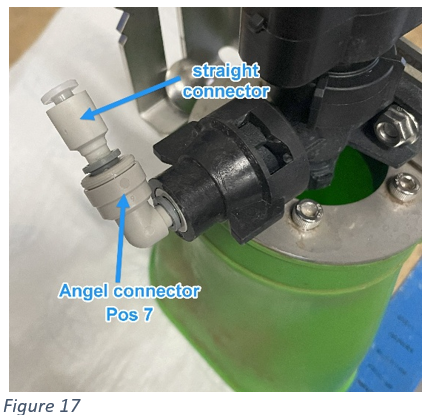

Figur 17 Rørforbinder
Monter vinkelrørforbindelsen (Pos 7) på dysen
Sæt den lige rørforbindelse ind i vinkelforbindelsen

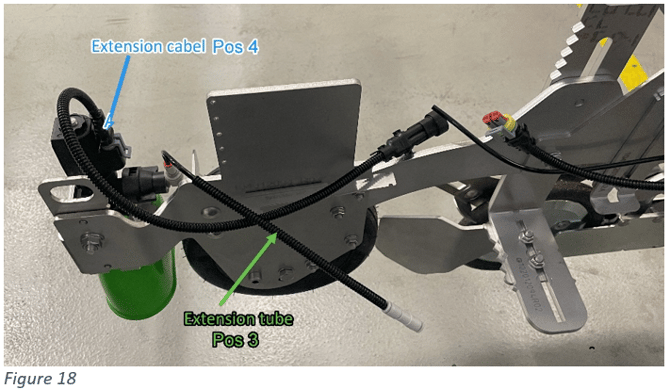

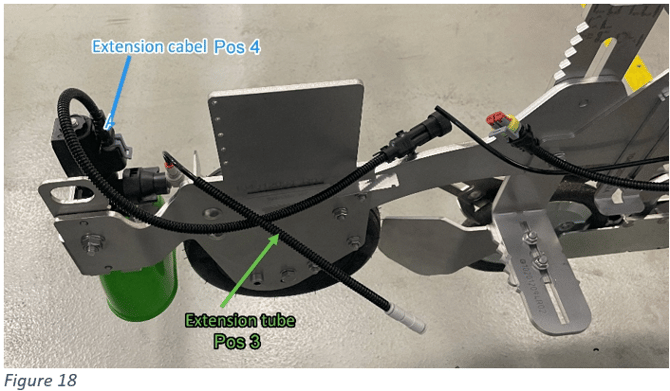

Figur 18 Forlængerkabel og rør, der skal sættes ind i dysen

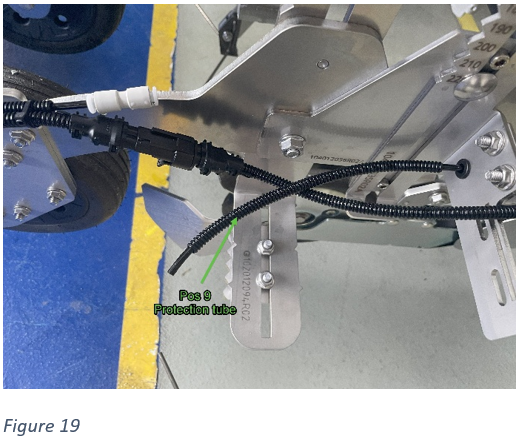

Figur 19 Beskyttelsesrør (Pos 9) over trykrøret på +Spray-systemet

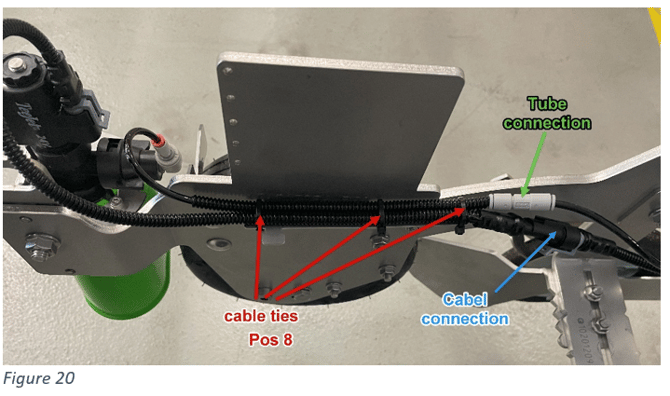

Figur 20 Forlængerkabel og -rør, der skal forbindes med det eksisterende kabel og rør.
Kabel og rør skal fastgøres til beslaget med kabelbindere (Pos 8)
TRIN 6 - Kalibrering

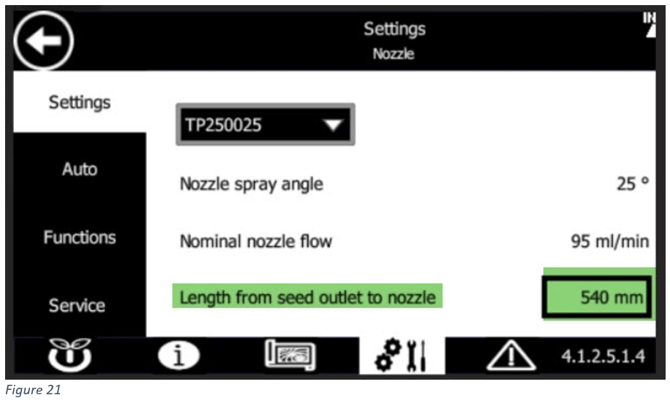

Figur 21 Indstillinger
Indstil HMI "Længde fra frøudløb" til 540 mm
Kør kalibreringstest efter montering for at sikre korrekt funktion - se +SPRAY-brugermanualen.
Figur 22 Flytter dysen tilbage til sidepositionen
Hvis du flytter dysen tilbage til sidepositionen.
Afmonter forlængerkabel og forlængerrør for at undgå forurening.
