Aktive Anhänger: ID-Nummer ändern

Ändern der Hardware / Nummer auf dem Säaggregat beim Austausch eines Aggregats.

Bevor Sie mit dieser Aufgabe beginnen, beachten Sie bitte, dass elektronische Platinen durch statische Elektrizität irreparabel beschädigt werden können. Treffen Sie daher bitte Vorkehrungen, um statische Elektrizität bei der Durchführung dieser Aufgabe zu vermeiden.

Beim Hinzufügen zusätzlicher Säaggregate oder beim Ersetzen defekter Säaggregate muss das Säaggregat die richtige Nummer haben.

Die Säeinheiten sind von 1 bis [Anzahl der Säeinheiten auf dem Droiden] nummeriert, beginnend mit Nummer 1, die ganz links steht, wenn man hinter dem Droiden steht und auf die Säeinheiten schaut. Dann werden die Nummern/Adressen der Einheiten von rechts nach oben gezählt. (zähle nur die aktiven Anhänger, nicht die passiven)

  1. Trennen Sie die Kabel vom aktiven Anhänger.

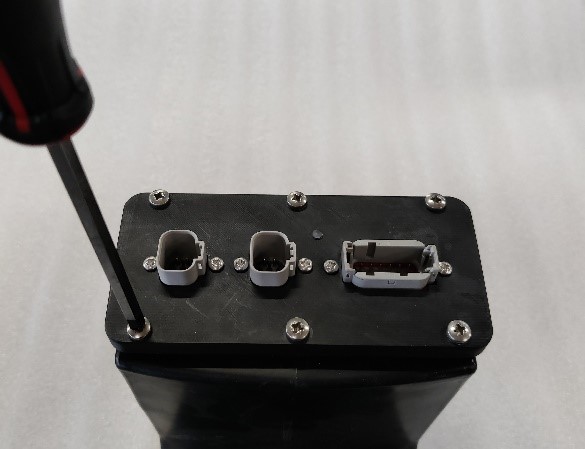

    Die Leiterplatte befindet sich hinter der Platte, an der die Kabel angeschlossen sind.Bild1

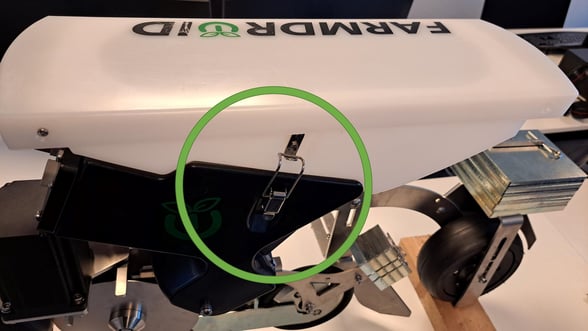

  2. Lösen Sie die 6 großen Schrauben an der aktiven AnhängerfrontplatteBild2

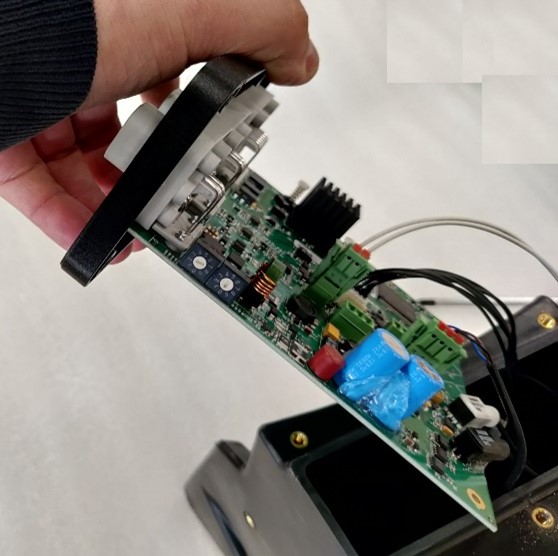

  3. Achten Sie auf statische Elektrizität Greifen Sie so oft wie möglich zum Eisengestell oder ähnlichem, um sich während dieses und der nächsten Schritte so oft wie möglich zu entladen.Bild3

  4. Ziehen Sie nun die Leiterplatte vorsichtig aus dem Gehäuse der Säeinheit heraus..
    Trennen Sie keine Drähte ab und Achten Sie darauf, die Drähte nicht zu verbiegen. da einige von ihnen Glasfasern sind und leicht brechen.

    Wenn die Leiterplatte so weit aus dem Gehäuse herausgezogen ist, wie in der Abbildung unten gezeigt, reicht dies aus, um die eigentliche Aufgabe zu erfüllen.Bild4

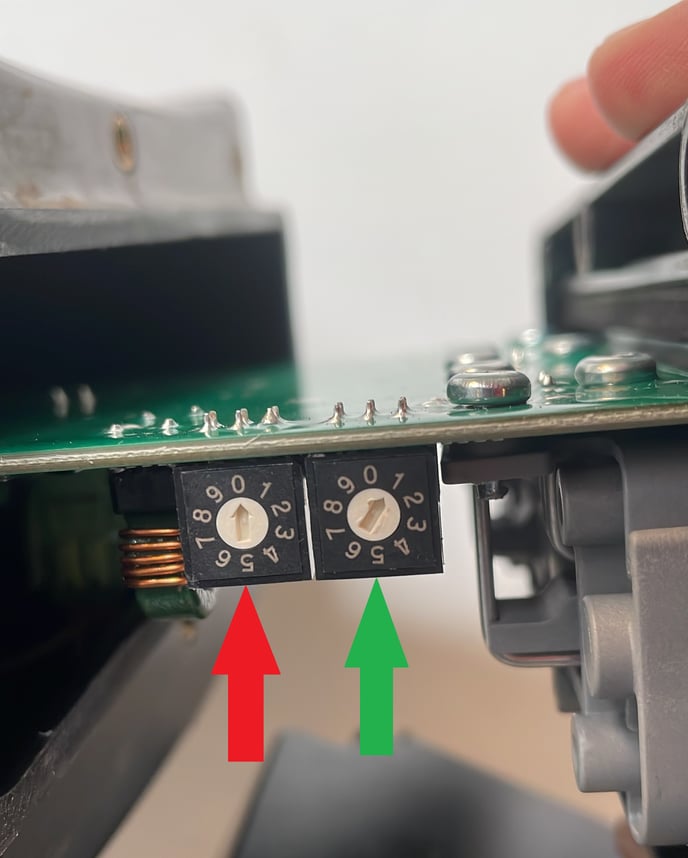

  5. Auf dem Brett befinden sich 2 Drehregler, die in der Abbildung unten mit einem roten und einem grünen Pfeil gekennzeichnet sind.

    Die wählen. mit dem grünen Pfeil markiert ist das Zählen der Einheiten (z.B. 1,2,3...)
    Die wählen. mit einem roten Pfeil markiert zählt die Zelte (z.B. 10,20,30...)


    In der Abbildung unten wird z. B. das Zifferblatt für den aktiven Anhänger Nr. angezeigt. 1:

    Leiterplatten-Identifikation


    Sie verändern die Skalen, indem Sie den weißen Knopf mit einem kleinen Schraubenzieher drehen, bis der Pfeil auf die gewünschte Zahl zeigt.

  6. Nach dem Einstellen der Skalen setzen Sie das Gerät vorsichtig in umgekehrter Reihenfolge wieder zusammen. Achten Sie auch hier darauf, die Drähte nicht zu sehr zu verbiegen.

ANMERKUNG 👇

Wenn Sie die Einheit so einstellen würden, dass sie

- Nummer 12: über den roten Pfeil auf "1" und über den grünen Pfeil auf "2" wählen

- Nummer 6: einfach den grünen Pfeil auf "6" umdrehen und den roten Pfeil auf "0" stehen lassen
