Field Setup Tool: Vorbereitung der Basisstation v2.0 - VIDEO

Haftungsausschluss - Grund für die Durchführung des Verfahrens - Verfahren zum Ausrichten der FD-Basisstation mit einem externen NTRIP-Wurfgerät

WARNUNG! ⚠️

  • Das folgende Verfahren muss für jeden Landwirt wiederholt werden, der eine FST mit Basisstation v2.0 verwenden möchte.
  • Wechseln die Landwirte aus irgendeinem Grund das NTRIP-Wurfgerät, muss das gesamte Verfahren wiederholt werden.
  • Die Verwendung der FST mit der Basisstation v2.0 bedeutet, dass das zuvor vermessene Feld NICHT MEHR VERWENDET WERDEN KANN



GRUND FÜR DIE DURCHFÜHRUNG DIESES VERFAHRENS

Bei Basisstationen 2.0 muss die FST einen externen NTRIP-Caster verwenden, um eine RTK-Genauigkeit zu erreichen.

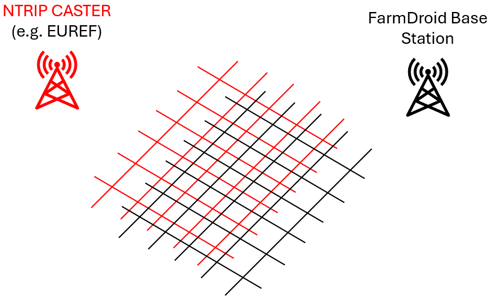

Der Grund für dieses Verfahren ist, dass der externe NTRIP-Caster (z. B. EUREF) und die FarmDroid-Basisstation zwei getrennte Systeme sind und daher auf zwei leicht unterschiedlichen Koordinatengittern arbeiten. (BILD 1)



Um sicherzustellen, dass sowohl der externe NTRIP-Werfer als auch die FarmDroid Base Station ausgerichtet sind, müssen wir das unten beschriebene Verfahren durchlaufen.

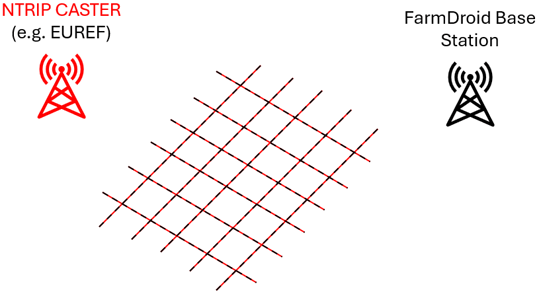

Dadurch wird sichergestellt, dass ein Punkt, den Sie mit der FST vermessen, genau demselben räumlichen Punkt auf dem FarmDroid Base Station Gitter entspricht. Dies bedeutet, dass eine Situation wie in der Abbildung unten dargestellt erreicht wird.

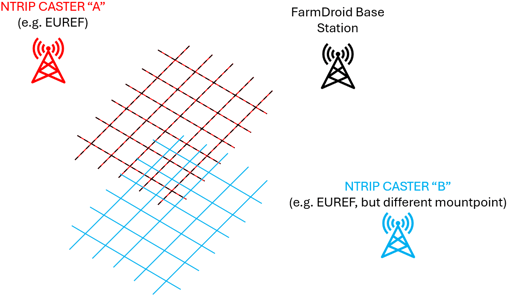

Der Grund, warum die Prozedur jedes Mal wiederholt werden muss, wenn wir ein EXTERNES NTRIP CASTER in der FarmDroid App ändern, ist, dass wir im Grunde ein zusätzliches Koordinatengitter hinzufügen, das nicht mit der FarmDroid Basisstation ausgerichtet ist, wie in der Abbildung unten gezeigt.

Es ist von grundlegender Bedeutung, nur eine externe Basisstation (im obigen Beispiel NTRIP CASTER "A") auszuwählen und sich an diese Entscheidung zu halten.
Wenn Sie es sich aus irgendeinem Grund anders überlegen und eine andere externe Basisstation verwenden möchten (z. B. NTRIP CASTER "B" in der obigen Abbildung), müssen Sie das nachstehende Verfahren ein weiteres Mal durchlaufen.

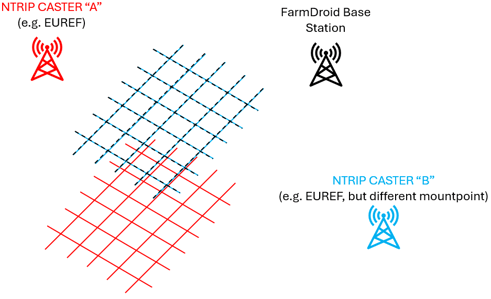

Wenn Sie also die Prozedur erneut ausführen und dabei NTRIP CASTER "B" als Referenz verwenden, anstatt NTRIP CASTER "A", führt dies zu einem Offset auf allen Feldern, die mit NTRIP CASTER "A" registriert waren. Daher gehen diese Felder verloren und der Roboter kann sie nicht mehr bedienen.





VERFAHREN ZUR AUSRICHTUNG DER FD-BASISSTATION MIT EINEM EXTERNEN NTRIP-NACHLAUFGERÄT

Um ein Field Setup Tool für Kunden vorzubereiten, die eine Basisstation v2.0 besitzen, stellen Sie bitte sicher, dass die folgenden 3 Voraussetzungen erfüllt sind:

  1. Vergewissern Sie sich, dass der Kunde ein Konto bei der FarmDroid-App hat und die neueste Version auf dem Smartphone installiert ist
  2. Vergewissern Sie sich, dass der Landwirt über einen NTRIP-Strom von einer dritten Partei verfügt.. Wenn er/sie es nicht hat, melden Sie sich bei EUREF - NTRIP-Werfer (Link)
    1. Bitte beachten Sie, dass die Domäne des EUREF-Links ".be" sein muss (nicht ".de") 😎👍
    2. Reichen Sie Ihre Anmeldung rechtzeitig ein, da es ein paar Tage dauern kann, bis Sie die Bestätigung erhalten.
  3. Sie müssen das Field Setup Tool dem Konto des Landwirts in der FarmDroid App zuweisen.

Wenn die Voraussetzungen erfüllt sind, fahren Sie bitte mit den nächsten Schritten fort.

SCHRITT 1

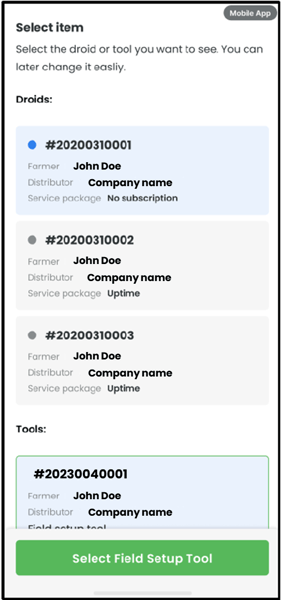

Rufen Sie die FarmDroid App auf dem Telefon des Landwirts auf und wählen Sie das Field Setup Tool aus dem Abschnitt"Tools" am unteren Bildschirmrand aus.



SCHRITT 2

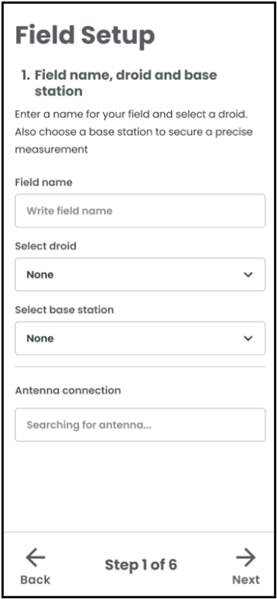

Klicken Sie auf "Basisstation" und das Feld "Basisstation hinzufügen"



SCHRITT 3

Geben Sie nun alle Informationen aus dem NTRIP-Caster ein, einschließlich USERNAME und PASSWORD, bevor Sie speichern. Schließen Sie dann die App.

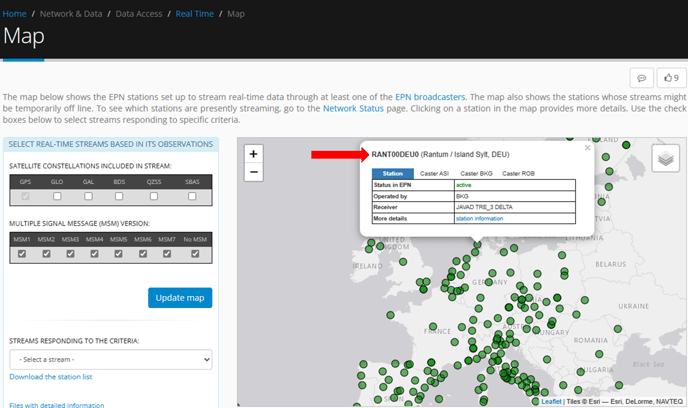

Wenn Sie das EUREF-Netz nutzen möchten, wählen Sie die Ihrem Standort am nächsten gelegene Basisstation auf der folgenden Karte aus EUREF - Karte der Basisstationen.



BEISPIEL 😁👇

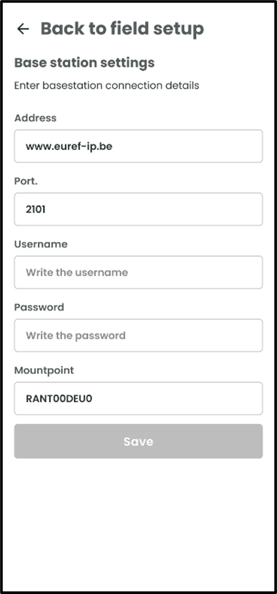

In der Abbildung unten sehen Sie ein Beispiel dafür, wie der Bildschirm aussehen würde, wenn Sie die Basisstation "RANT00DEU0" aus dem EUREF-Netzwerk hinzufügen. Vergessen Sie nicht, vor dem Speichern auch den Benutzernamen und das Passwort hinzuzufügen 😉 .



Achten Sie darauf, dass Sie den Namen der Basisstation richtig kopieren (prüfen Sie den Unterschied zwischen 0 "Null" und O "Buchstabe"), sowie den Benutzernamen und das Passwort.





ANMERKUNG: Wenn nicht anders durch den spezifischen NTRIP-Caster festgelegt, ist der "Port" immer 2101.



SCHRITT 4

Bitte folgen Sie der Videoanleitung, um die Basisstation v2.0 an die Verwendung des Field Setup Tools anzupassen.



SCHRITT 5

Der Vorgang ist nun abgeschlossen. Bitte folgen Sie der nächsten Anleitung Field Setup Tool: wie man es benutzt
