POWER BANK (2/3): mechanische Baugruppe

Schritt-für-Schritt-Anleitung für die MECHANISCHE Montage des Powerbank-Add-ons

PDF-Version des Leitfadens



ANMERKUNG 😀👍

Dieser Leitfaden wurde aktualisiert, um die neuesten mechanischen Änderungen am Artikel 109010019R01 POWER BANK KIT - RETROFIT zu beheben.



DENKEN SIE DARAN, VOR DEM START DEN STROM VOM HAUPTSCHALTER UND VON DEN SOLARMODULEN ABZUSCHALTEN!



Für die Installation werden folgende Werkzeuge benötigt:

  • 19-mm-Schlüssel
  • 17-mm-Schlüssel
  • 13-mm-Schlüssel
  • 10-mm-Schlüssel
  • 3 mm Inbusschlüssel
  • 6 mm Inbusschlüssel
  • Flachkopf- oder Kreuzschlitzschraubendreher



1) Entfernen Sie zunächst die vorhandene Batterieabdeckung

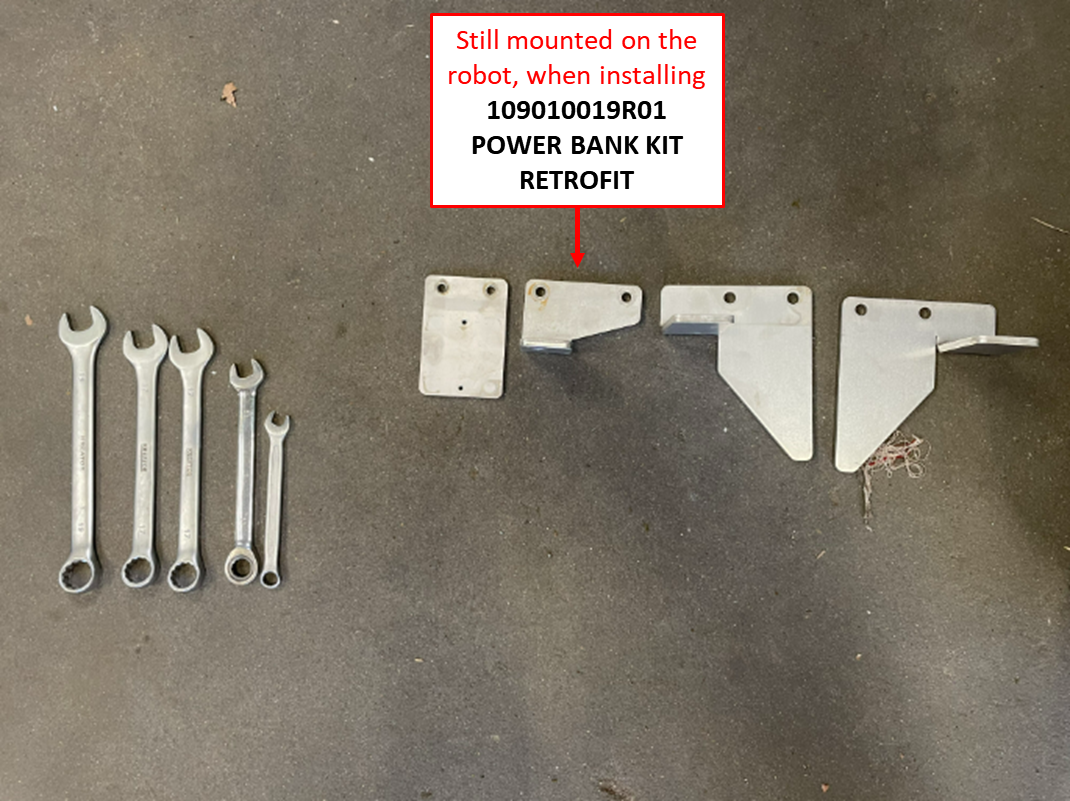

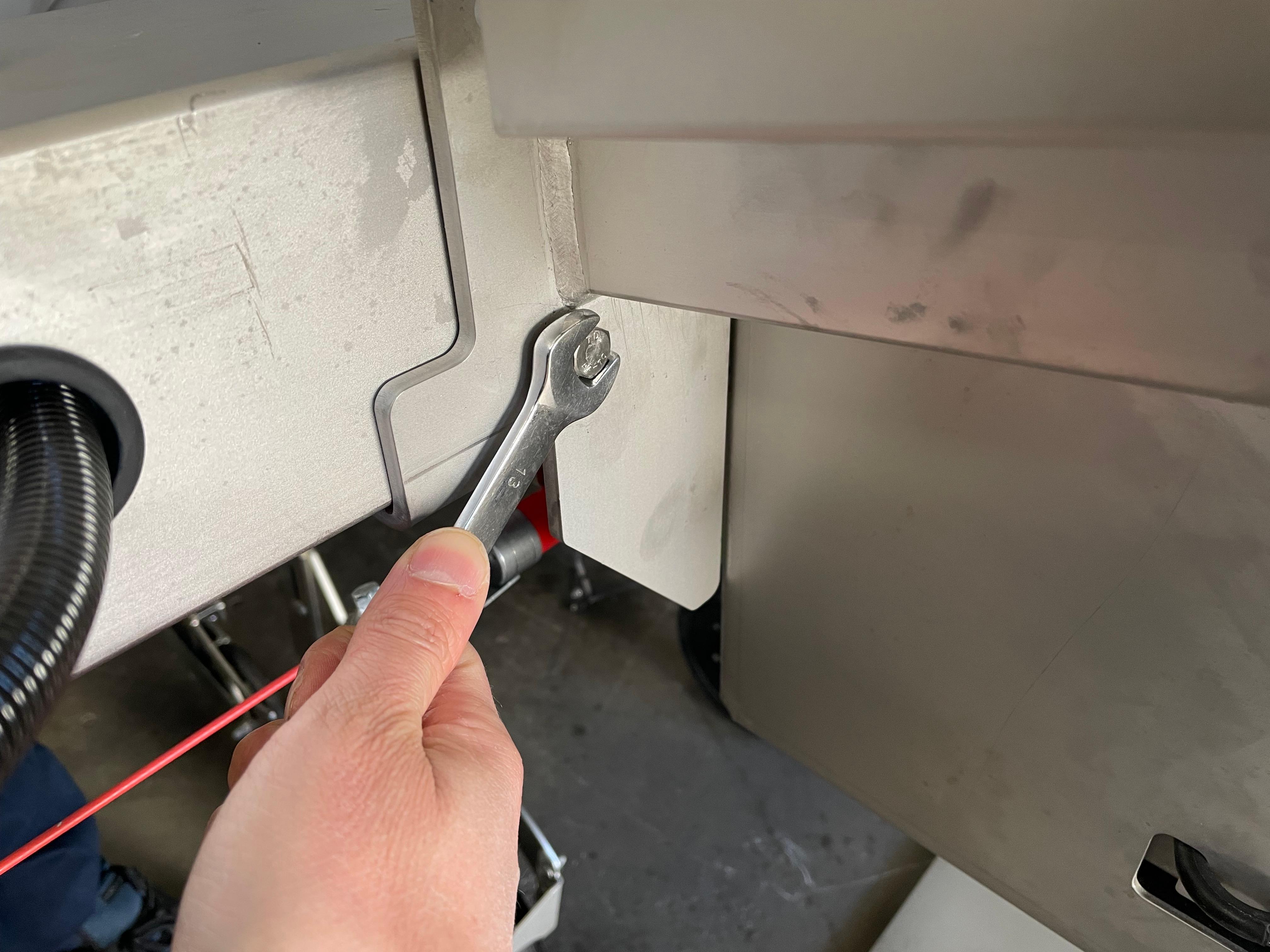

2) Entfernen Sie auf beiden Seiten des Roboters die alten Hubstützen mit einem 13-mm-Schlüssel

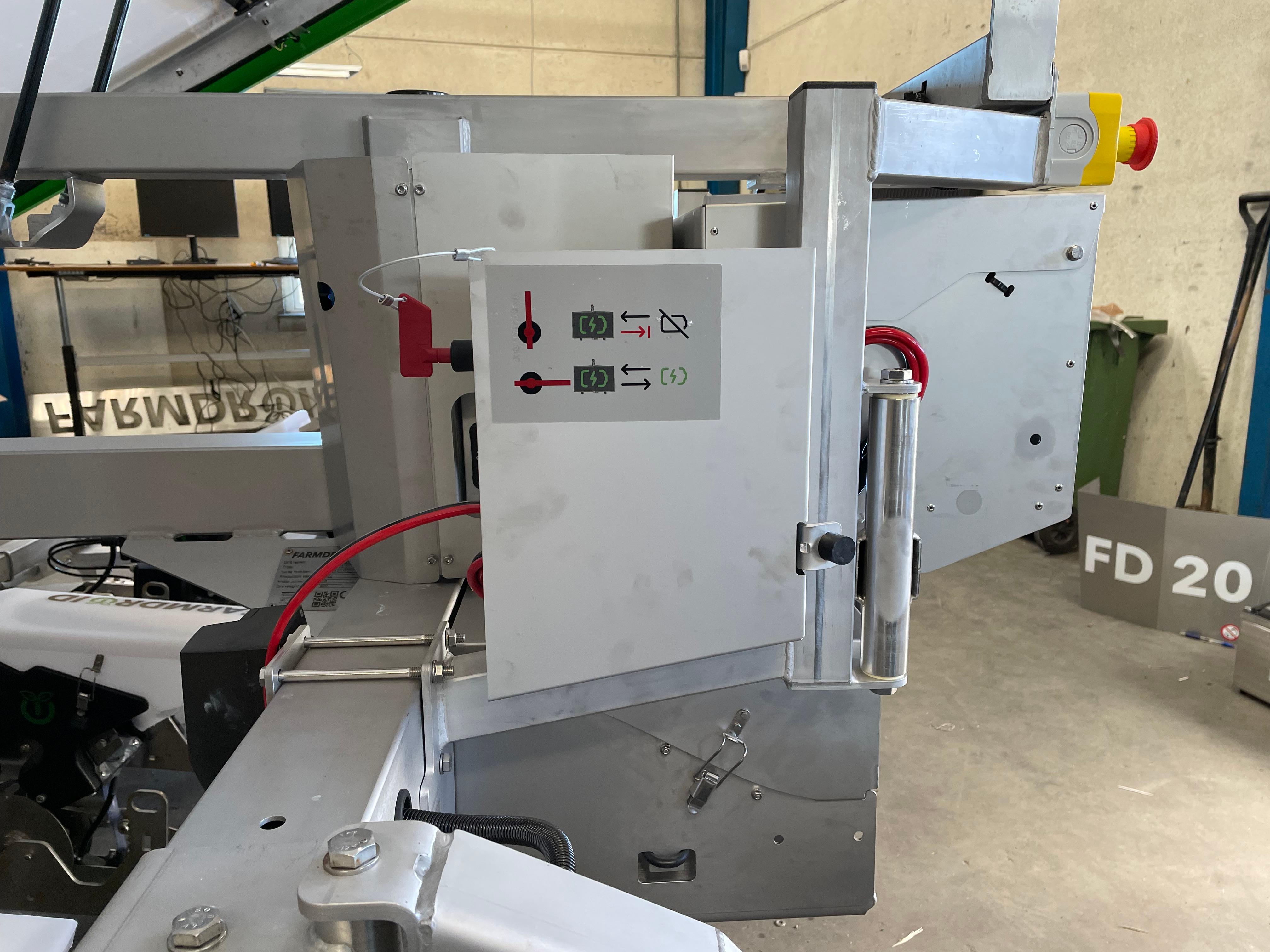

3) Entfernen Sie die alte Schalttafelabdeckung und ersetzen Sie sie durch die neue Abdeckung, die im Kit enthalten ist.

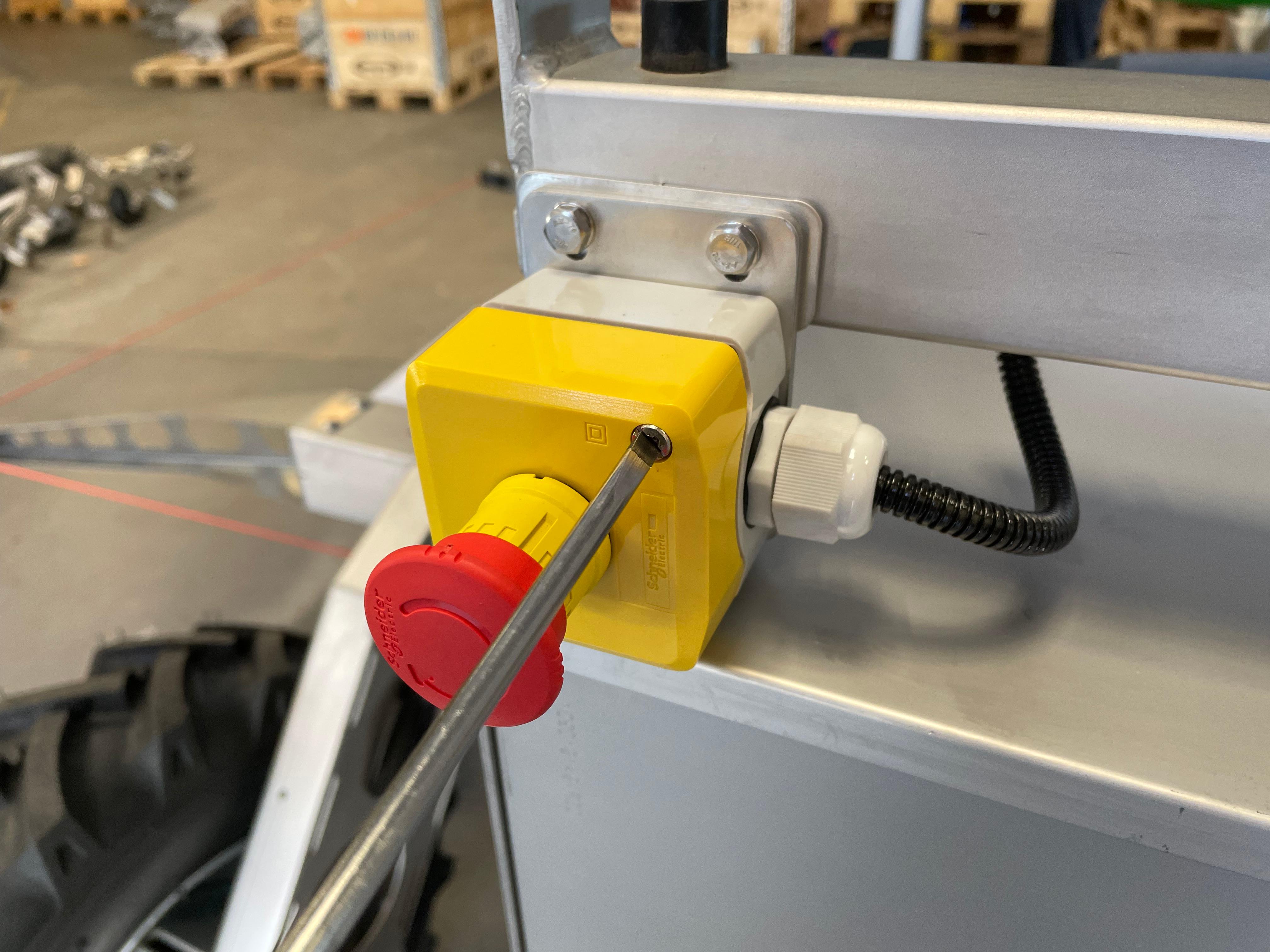

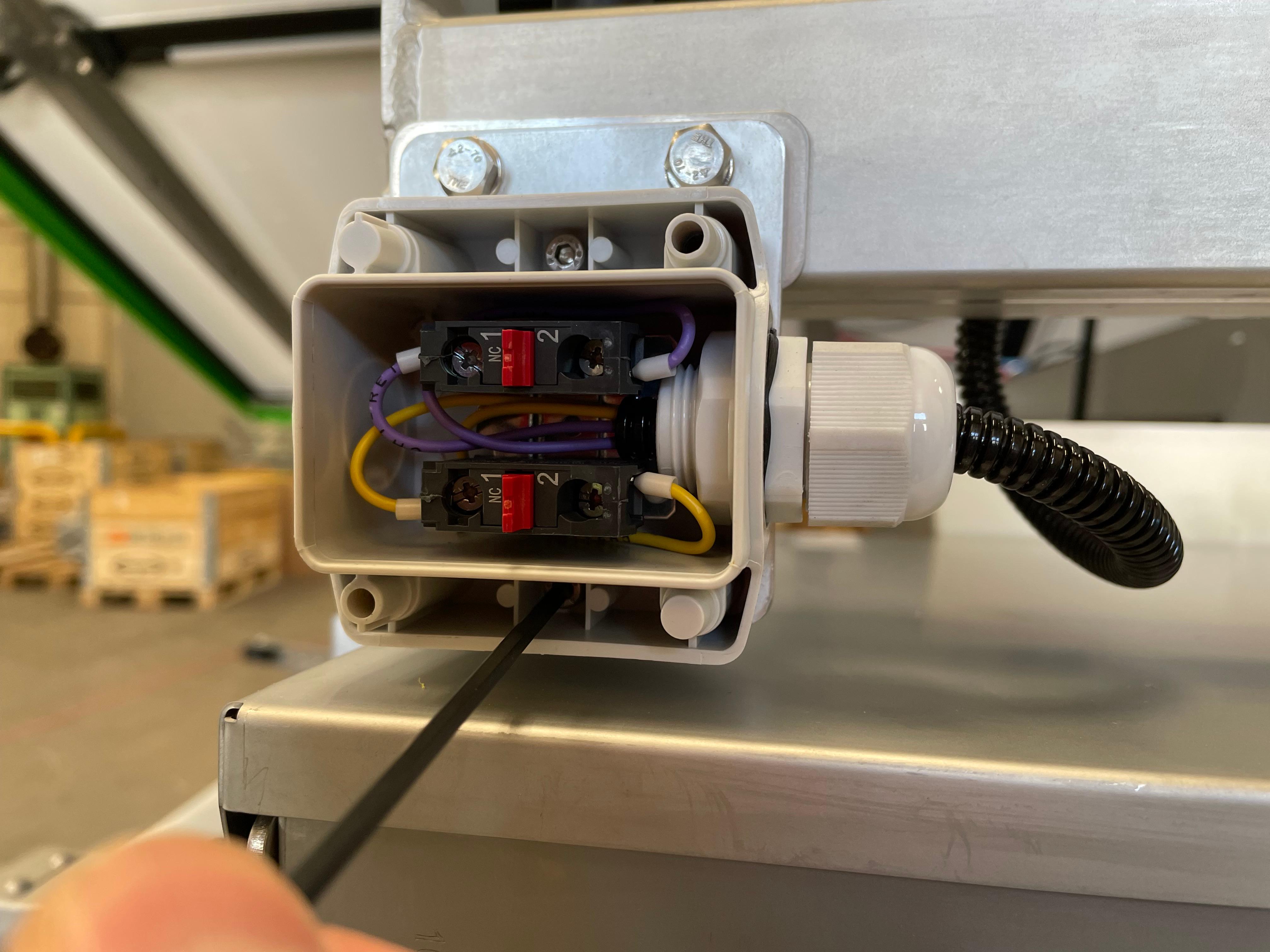

4) Entfernen Sie den Notausschalter mit einem Schraubendreher und einem 3 mm Inbusschlüssel

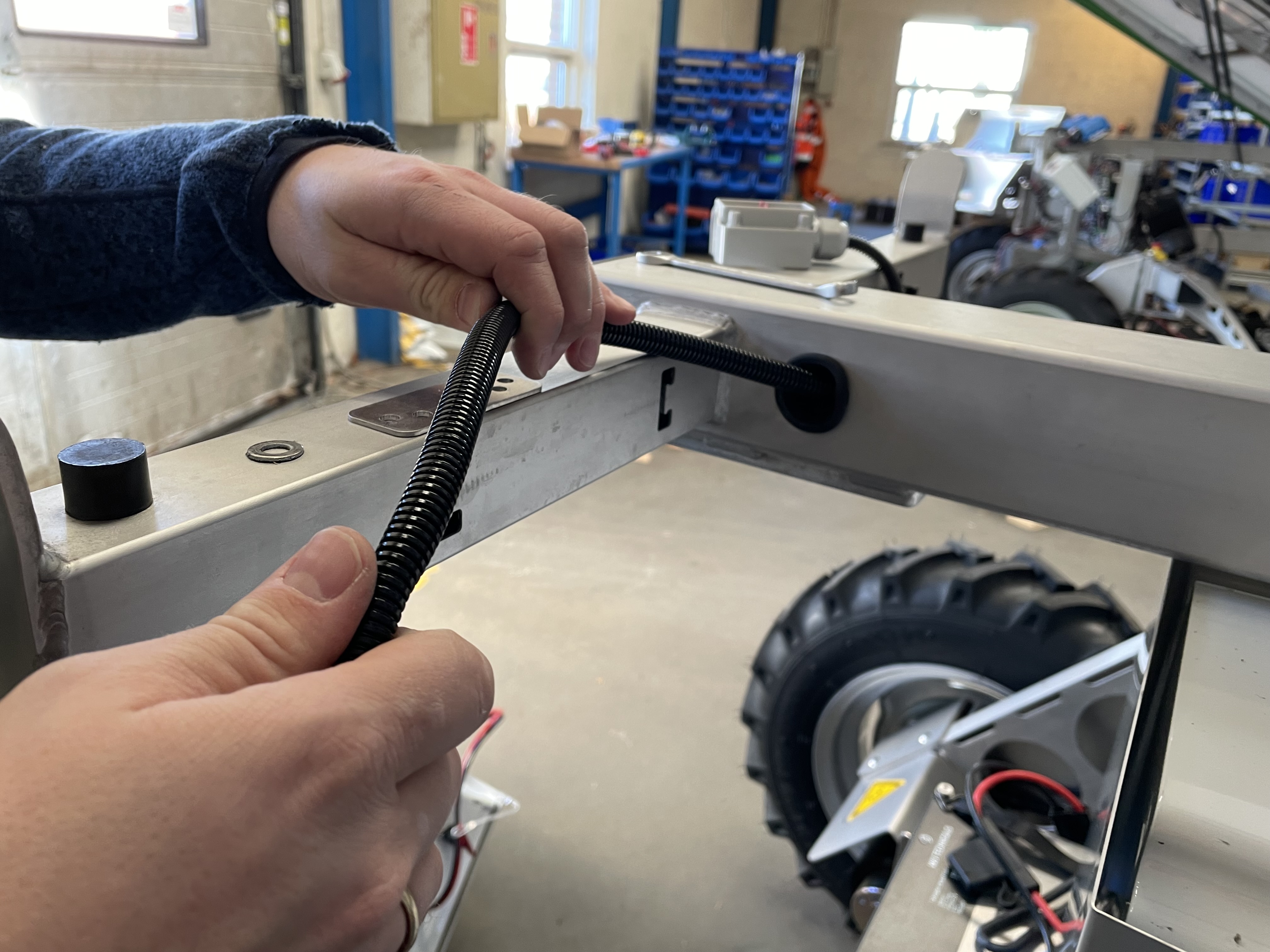

5) Schneiden Sie auf der rechten Seite des Roboters die Kabelbinder durch und ziehen Sie etwa 15 cm des Kabels, das zur HMI führt.

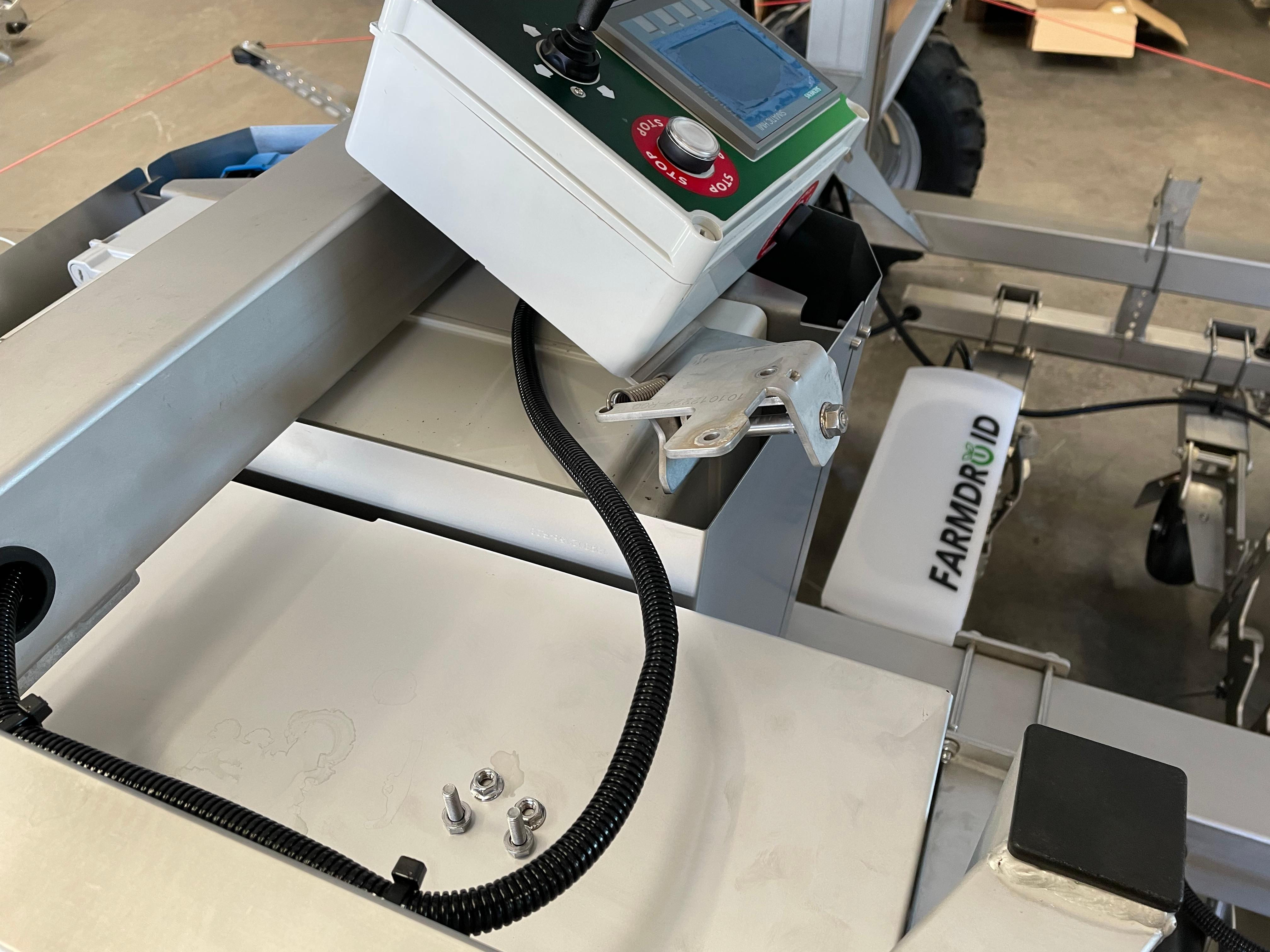

6) Entfernen Sie die HMI-Halterung mit einem 10-mm-Schraubenschlüssel vom Rahmen, und setzen Sie das HMI vorerst auf den Rahmen.



7) Befestigen Sie die seitliche Halterung der Powerbank am oberen Teil des Rahmens.

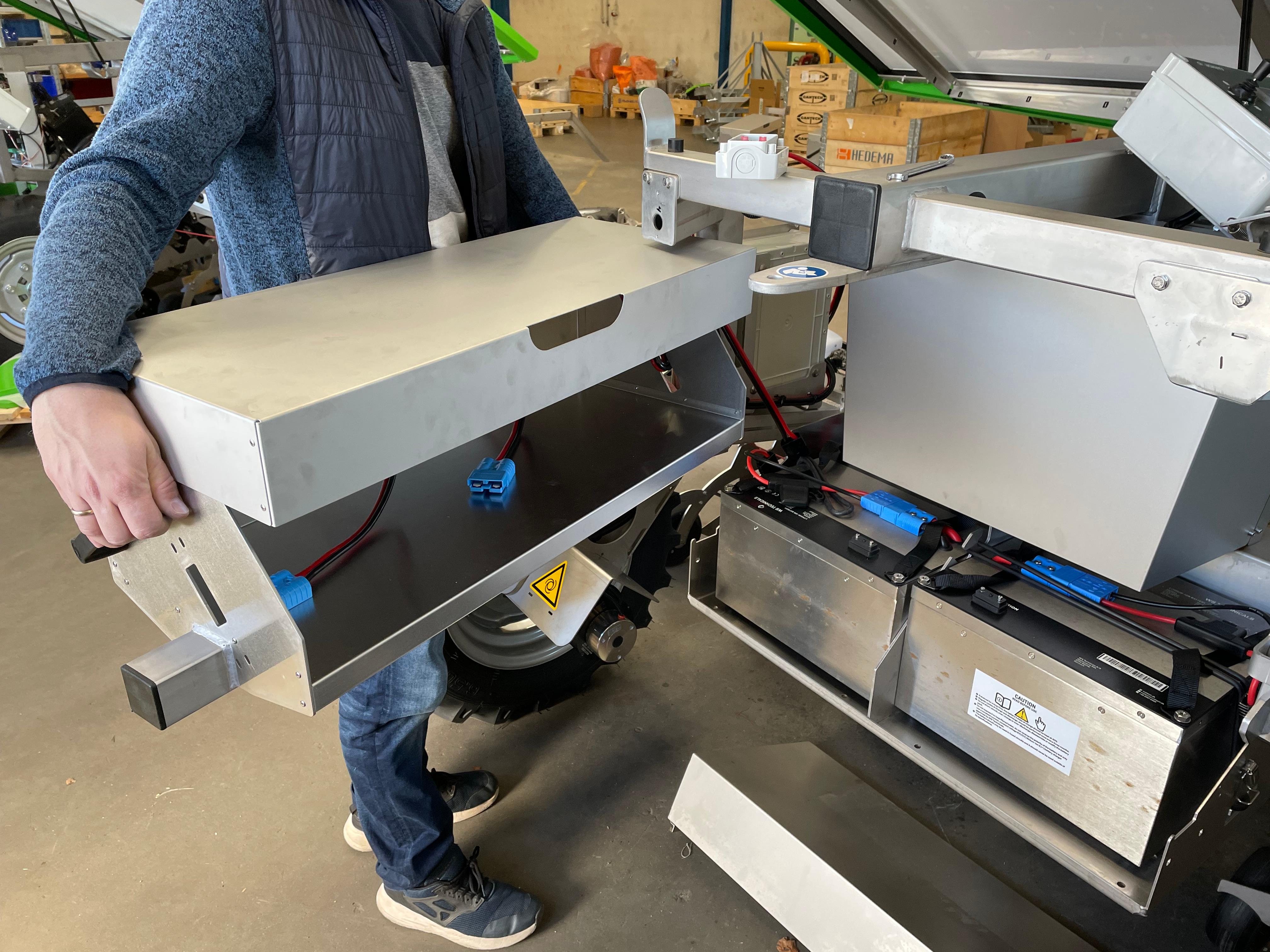

HINWEIS: Möglicherweise benötigen Sie die Hilfe einer weiteren Person, um die Halterung zu befestigen.



8) Befestigen Sie nun den unteren Teil der Halterung am Roboterrahmen

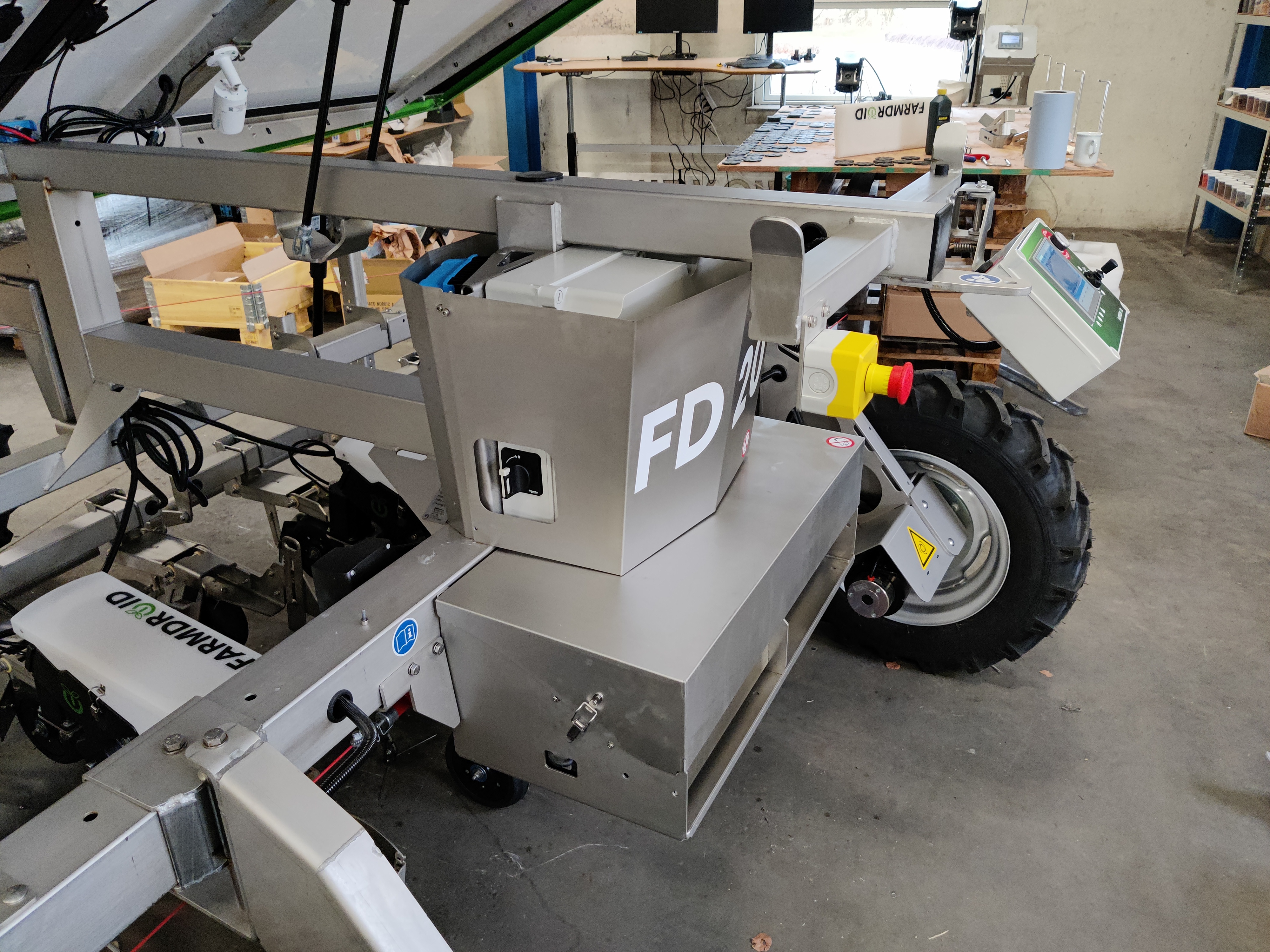

9) Sichern Sie alle 5 Schrauben

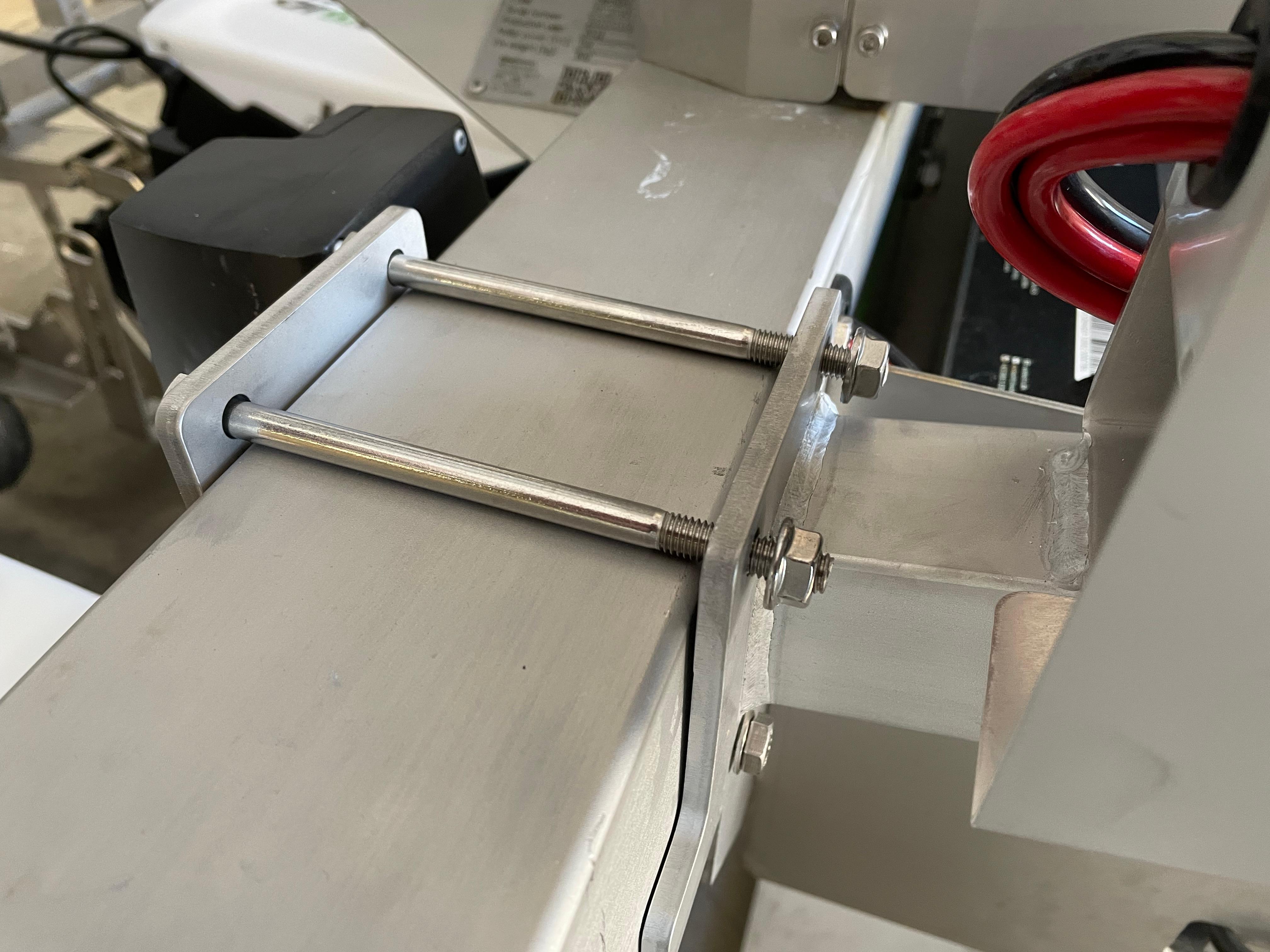

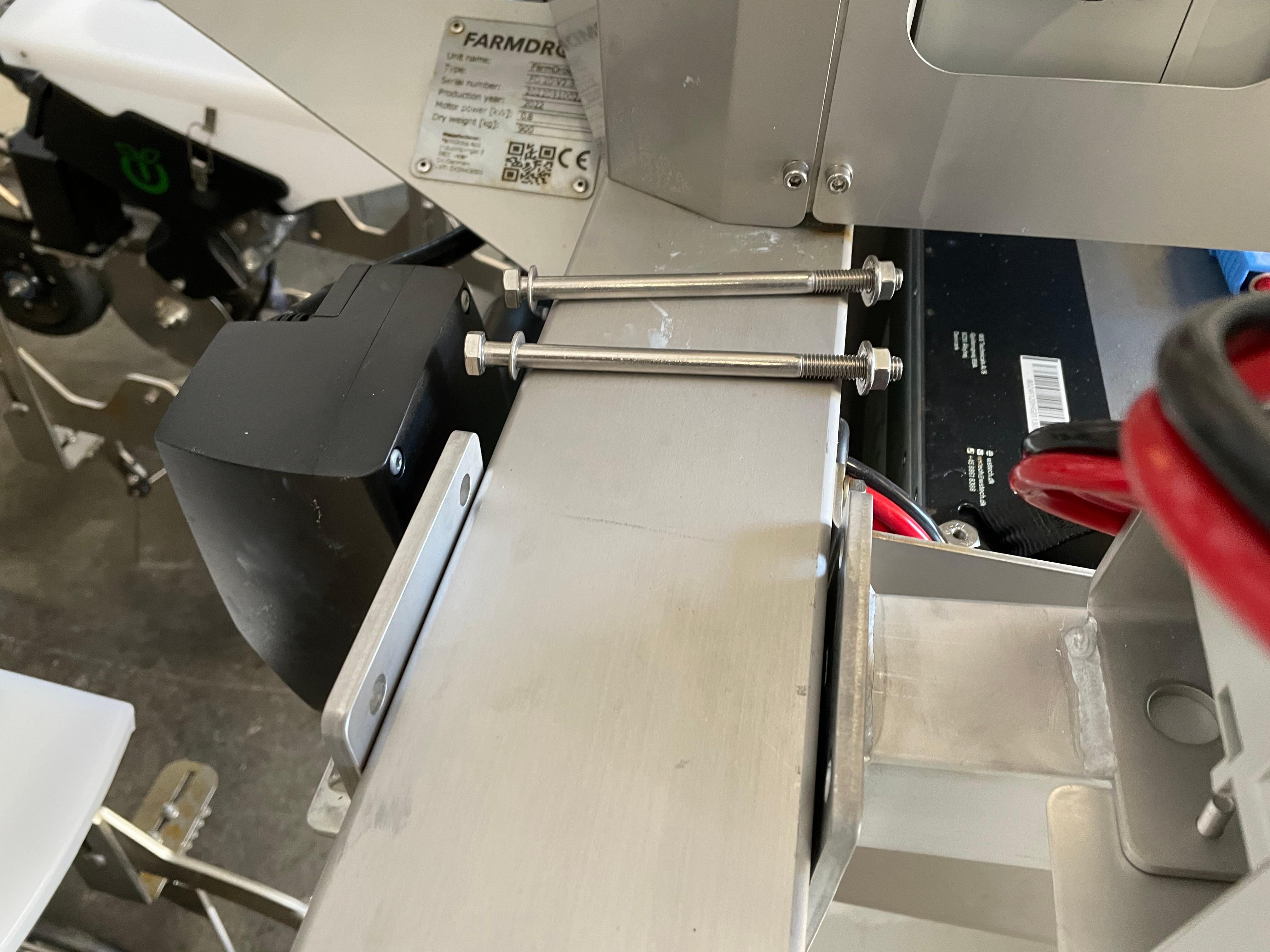

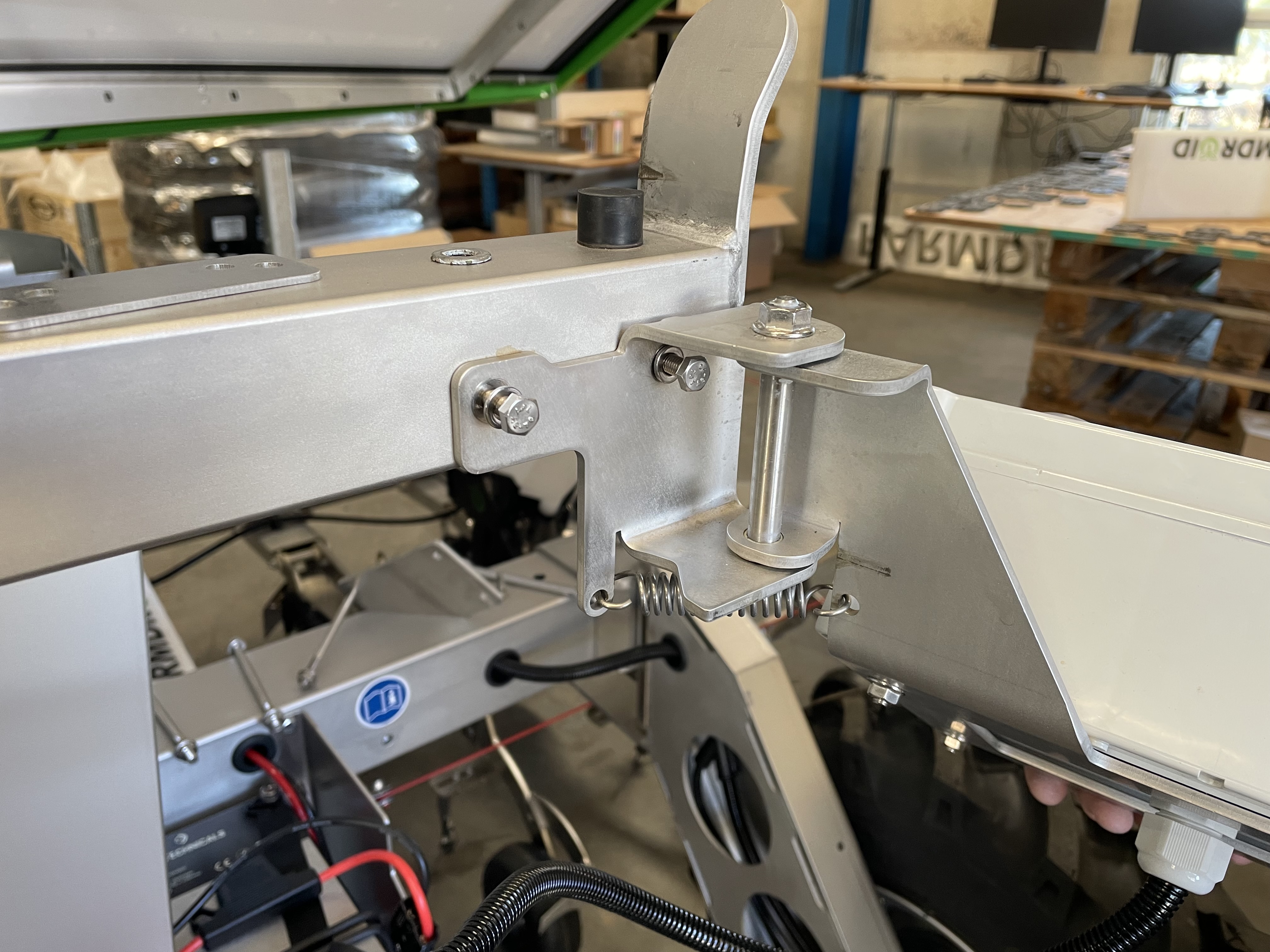

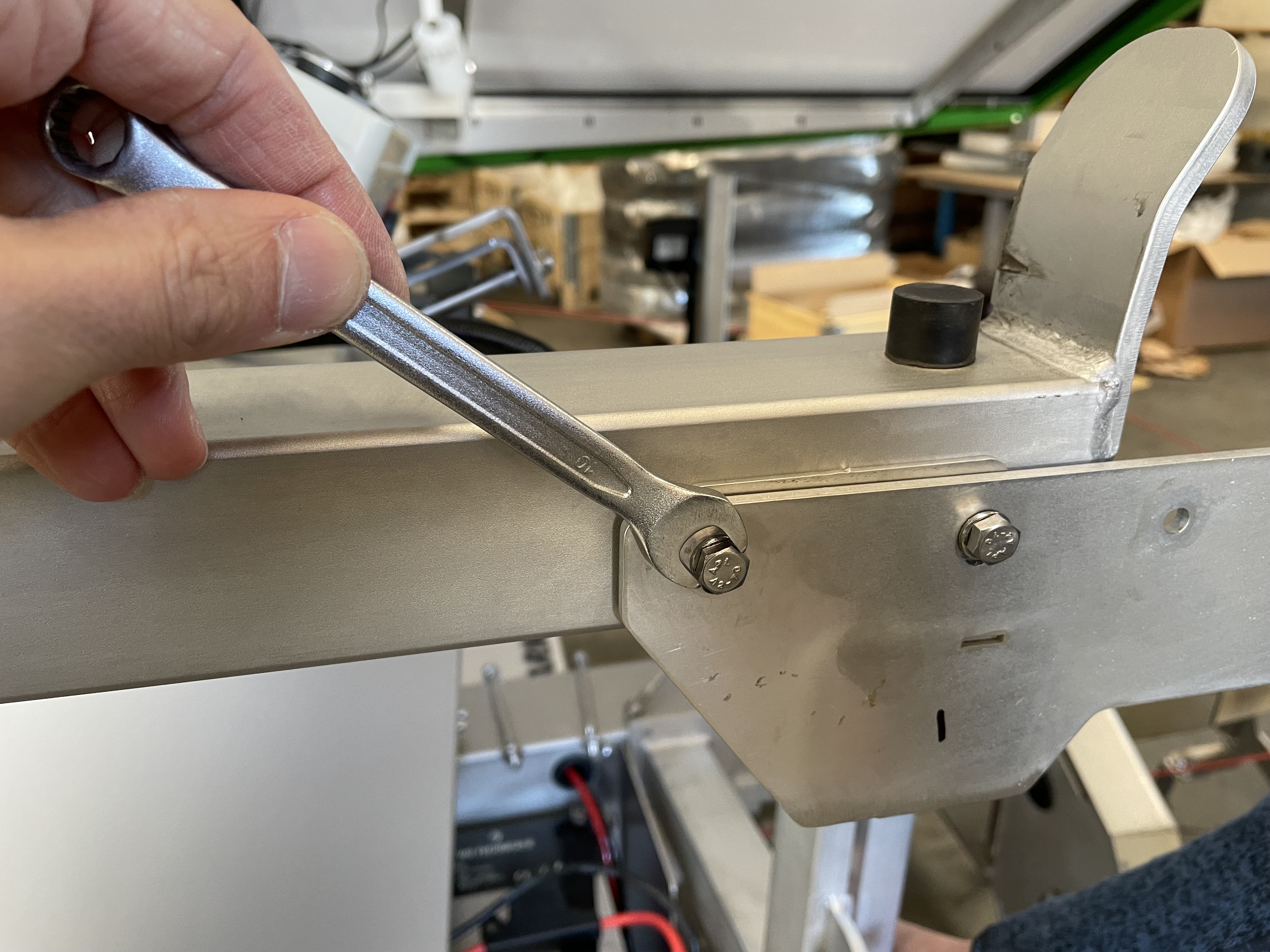

10) Lassen Sie eine Person die Powerbank-Baugruppe festhalten und ziehen Sie dann die beiden Schrauben an, mit denen die Baugruppe am oberen Teil des Roboterrahmens befestigt ist.

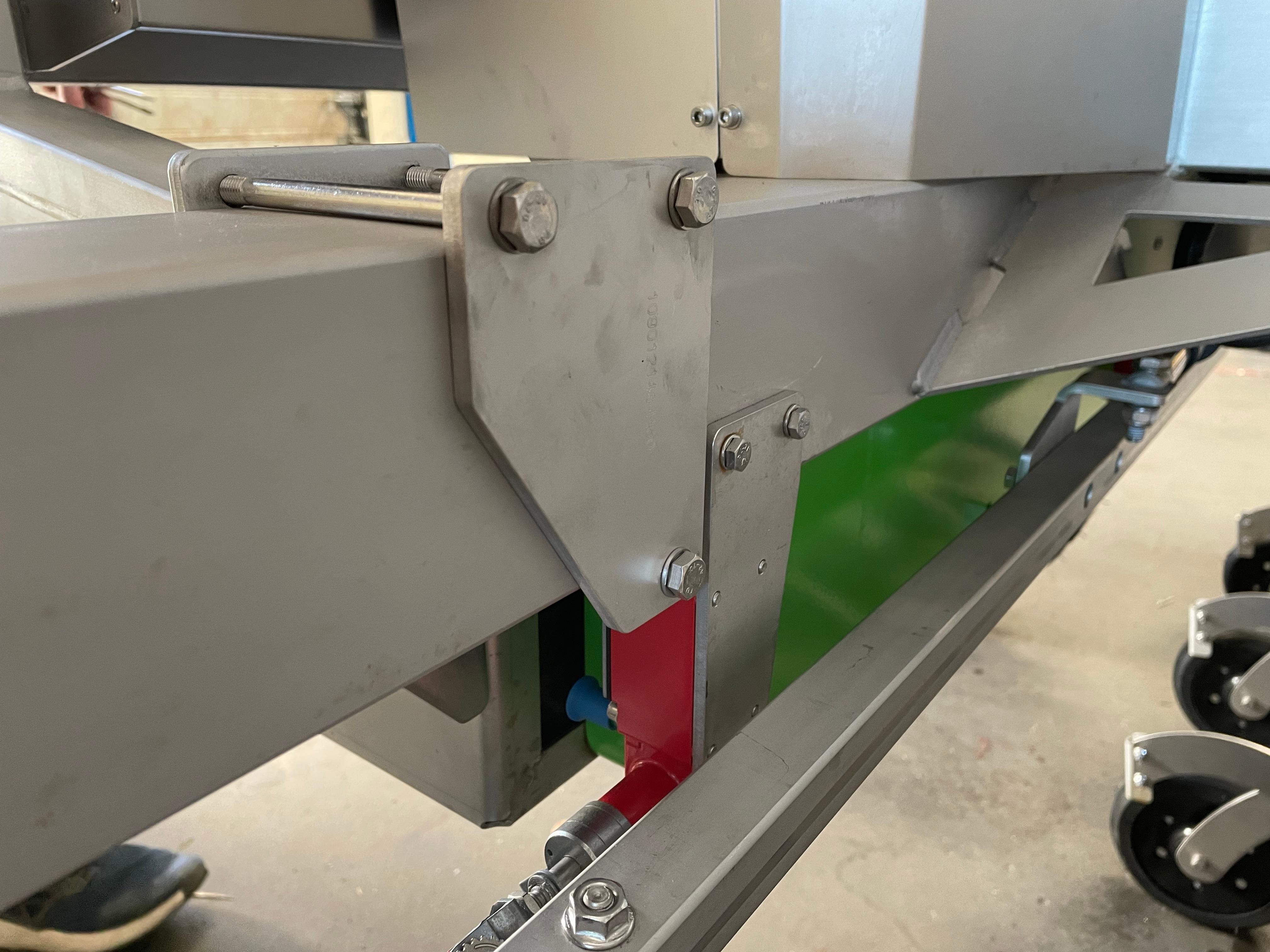

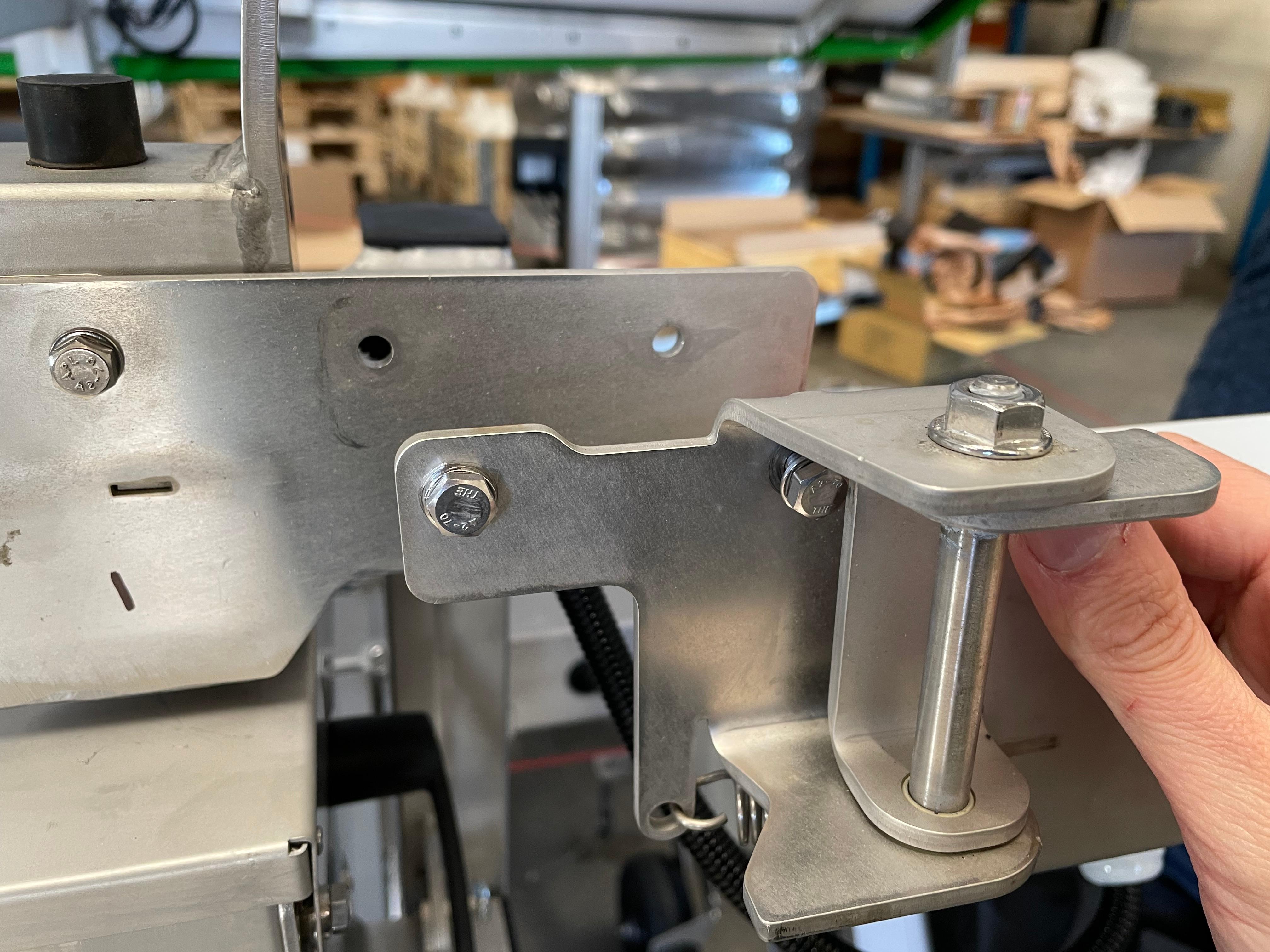

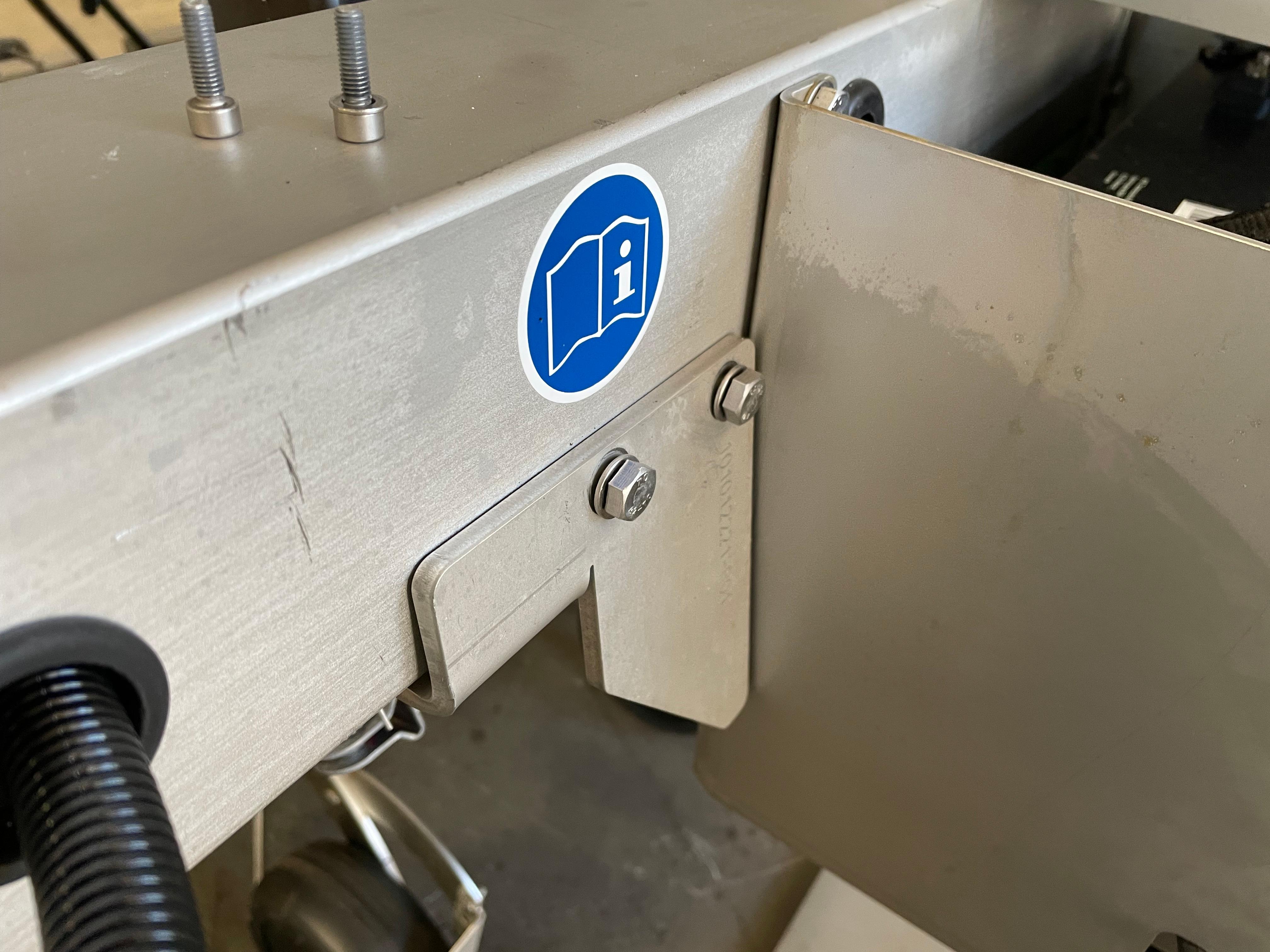

11) Korrekte Platzierung der Unterseite der Stütze

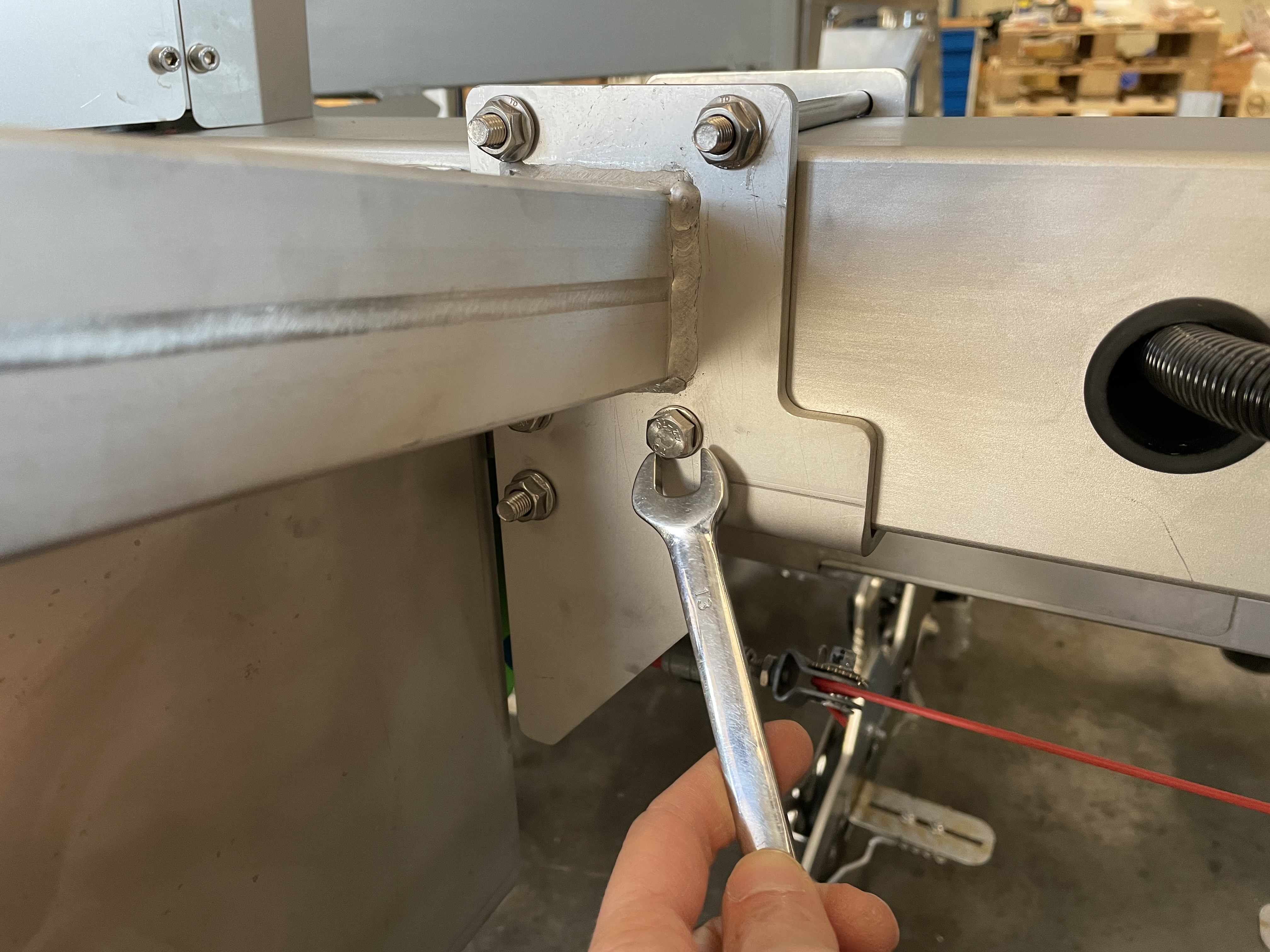

12) Befestigen Sie die Schrauben und Muttern mit einem 13-mm-Schlüssel.

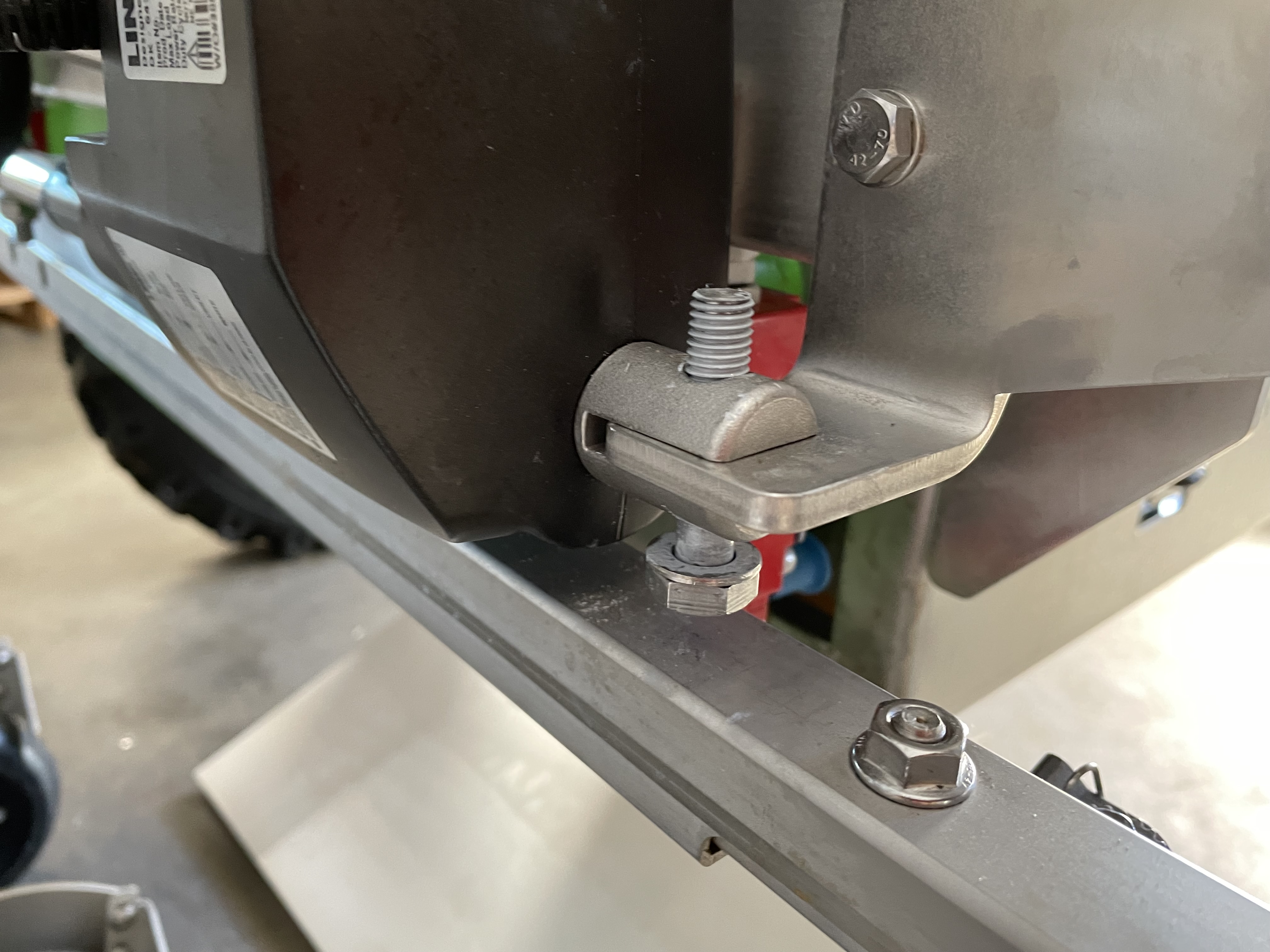

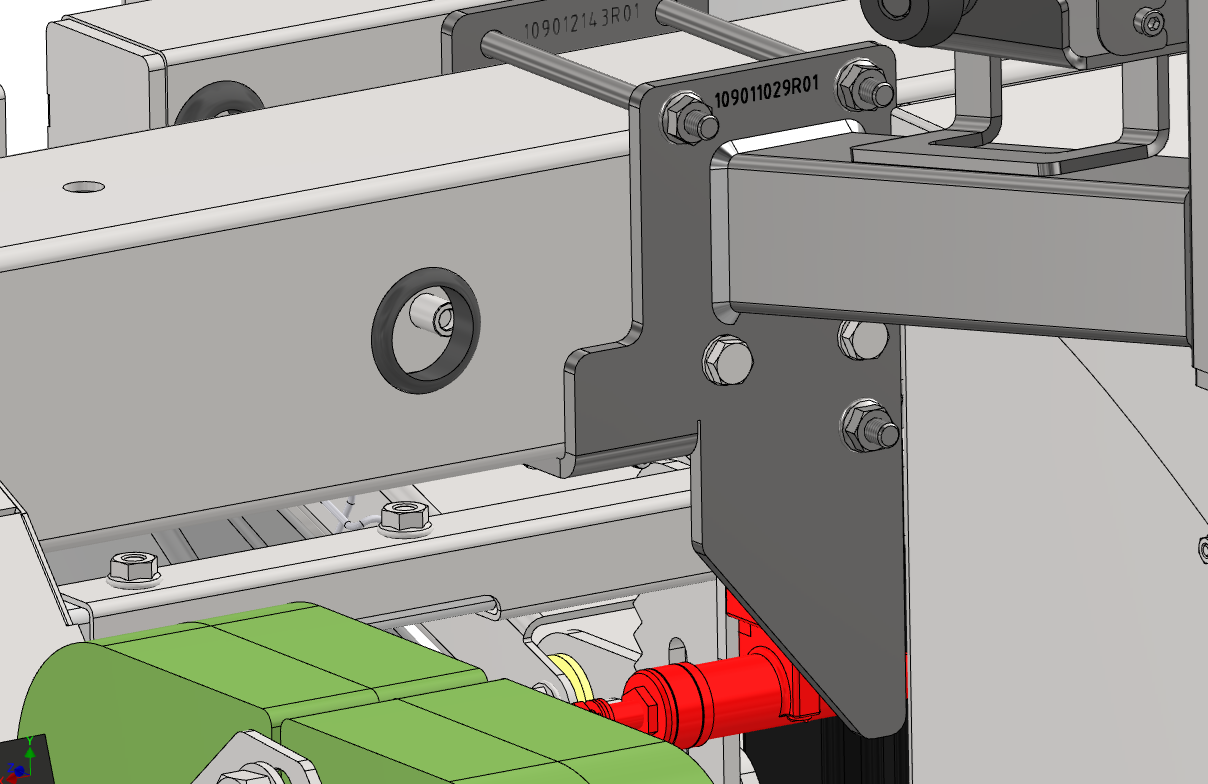

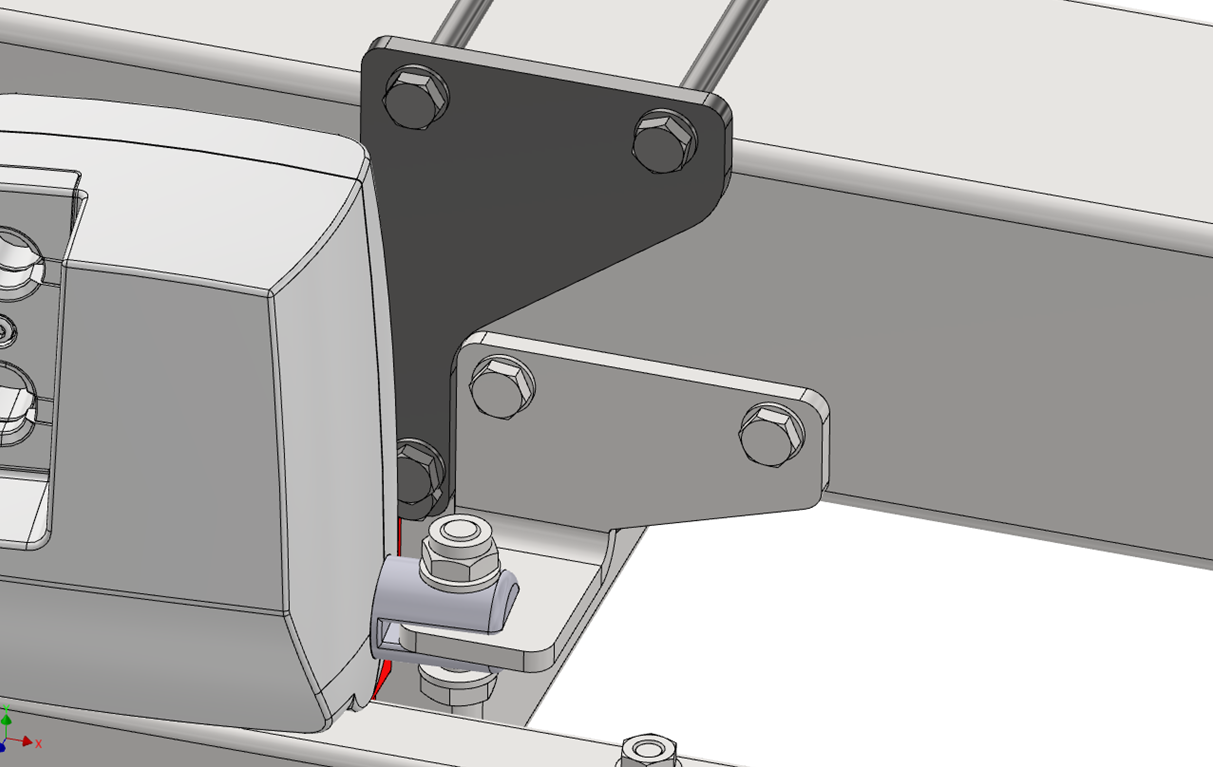

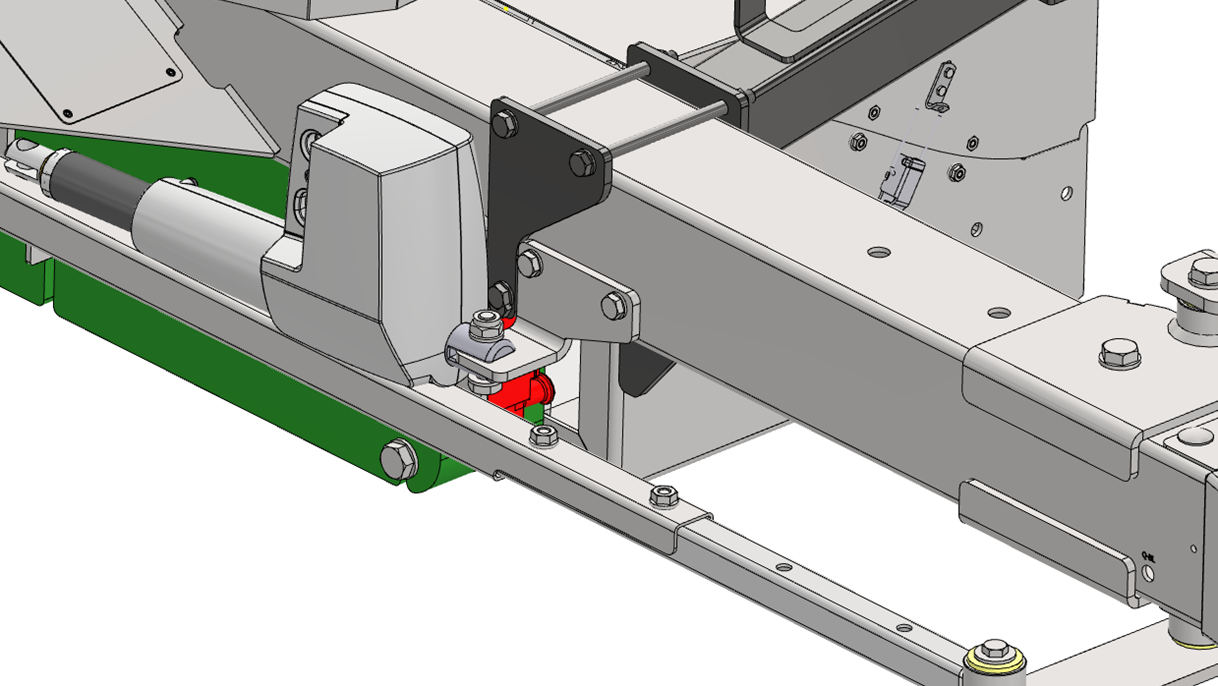

13) Befestigen Sie den Stellantrieb mit der neuen Halterung am Rahmen. Ziehen Sie die Muttern fest.

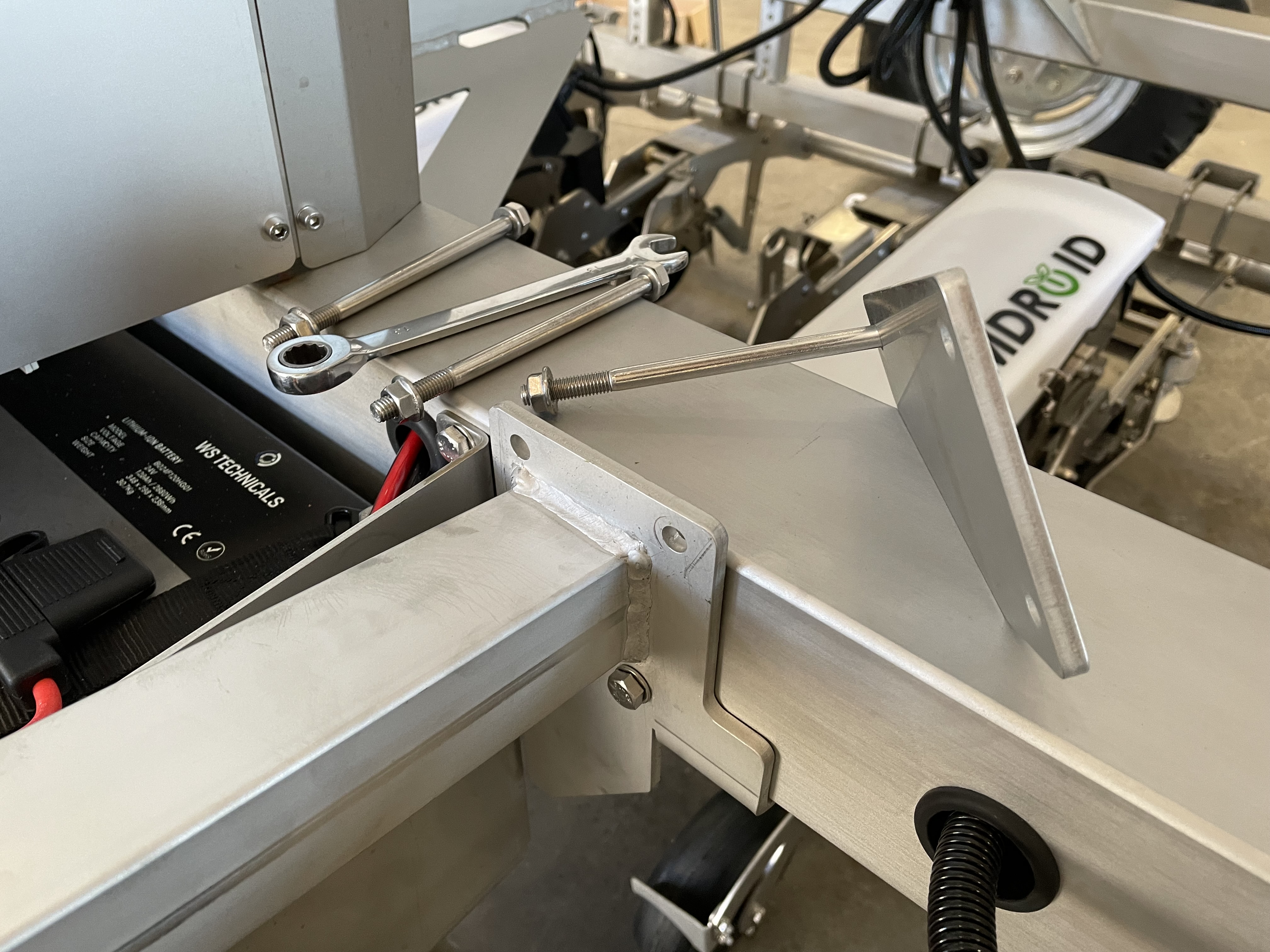

14) Befestigen Sie die linke Halterung der Powerbank mit 5 Schrauben am Rahmen. Achten Sie darauf, die Muttern festzuziehen.

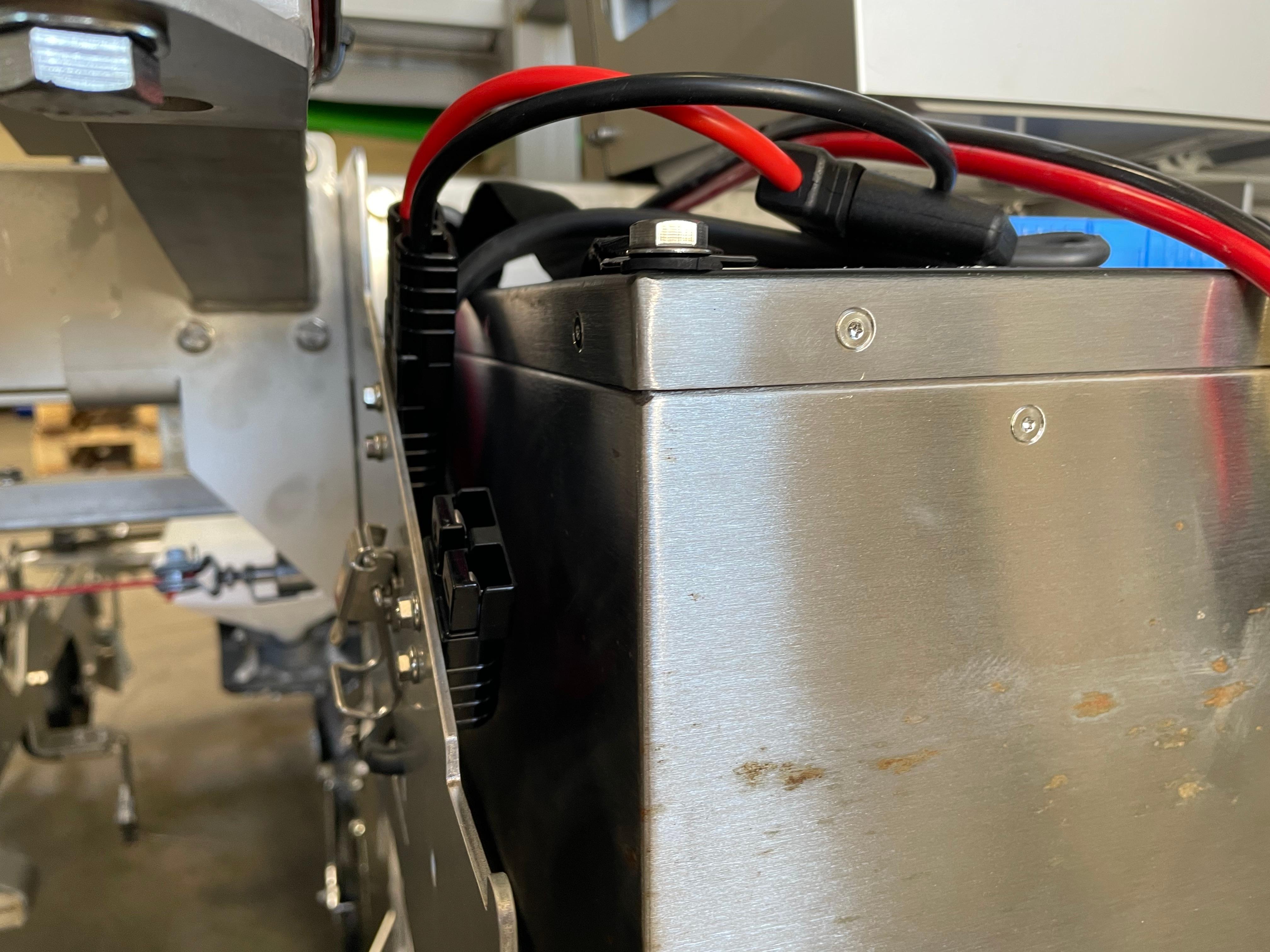

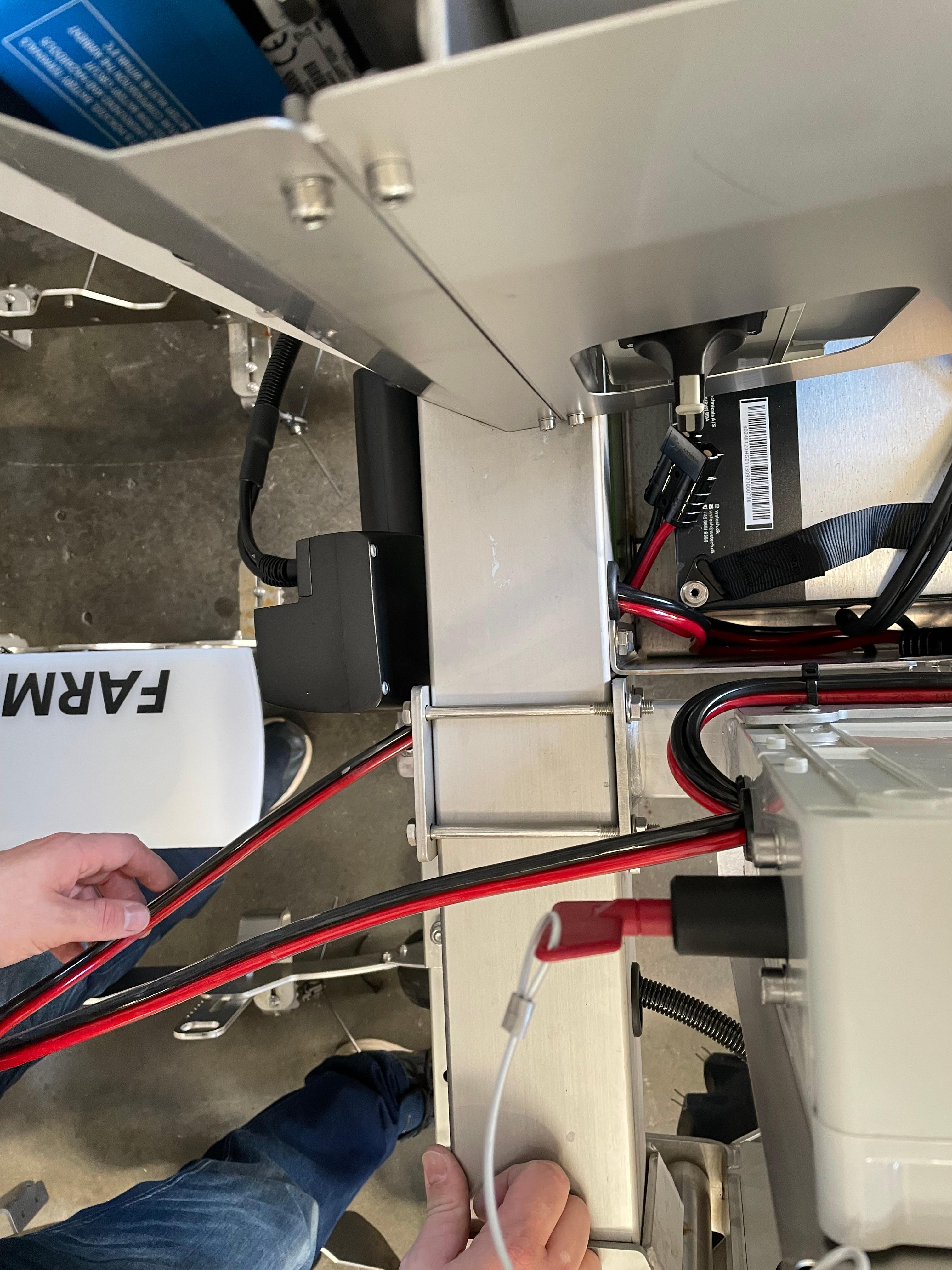

15) Führen Sie das Stromkabel von der Halterung der Powerbank in das Batteriegehäuse am unteren Teil des Roboters. Vergewissern Sie sich, dass das Kabel richtig verlegt ist, wie auf den Bildern gezeigt

- BITTE BEACHTEN SIE DEN FOLGENDEN ARTIKEL, WENN SIE DIE POWERBANK AN EINEM ROBOTER 2021 ODER 2020 INSTALLIEREN: Powerbank - Schema der ELEKTRISCHEN ANSCHLÜSSE

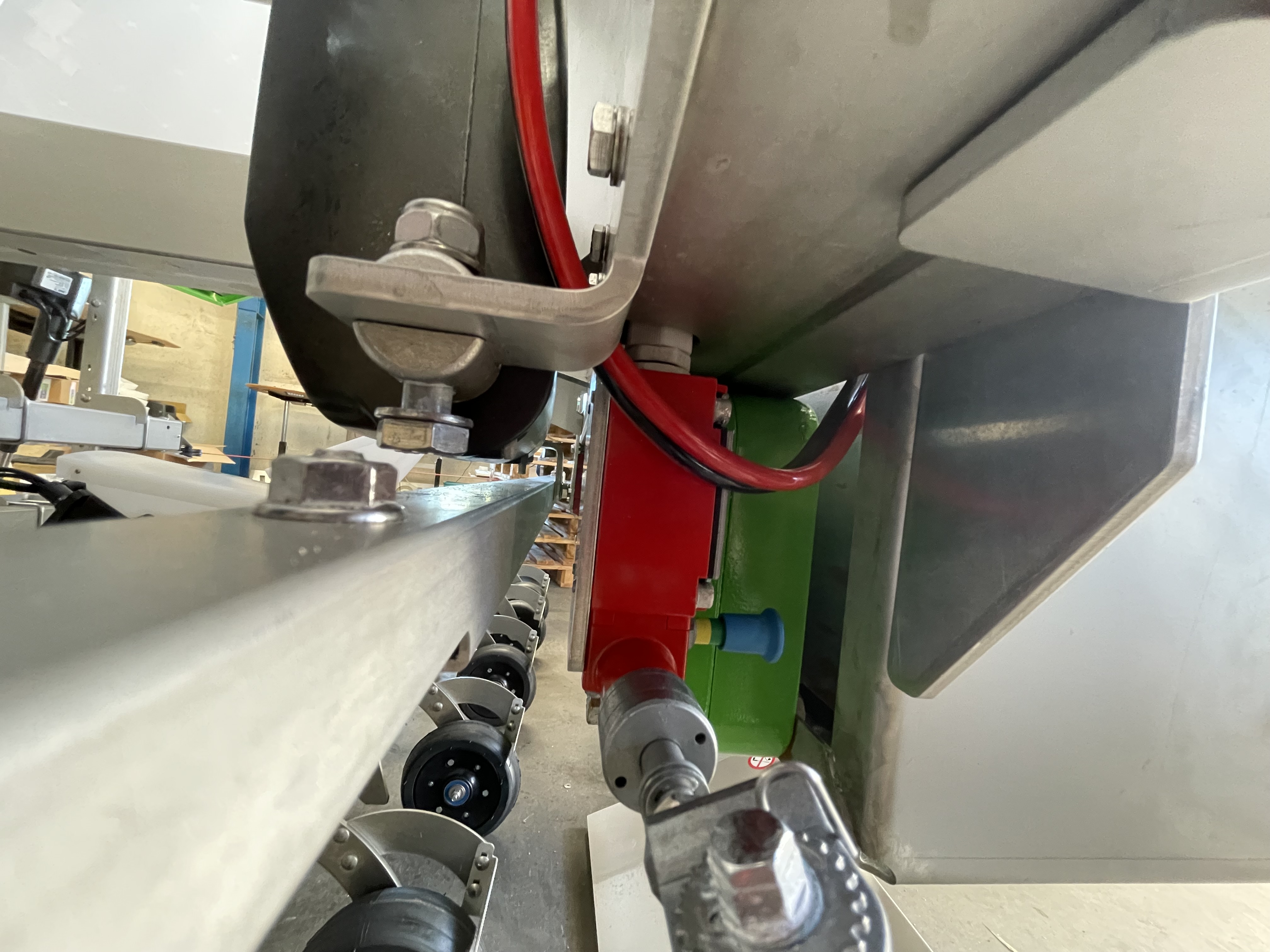

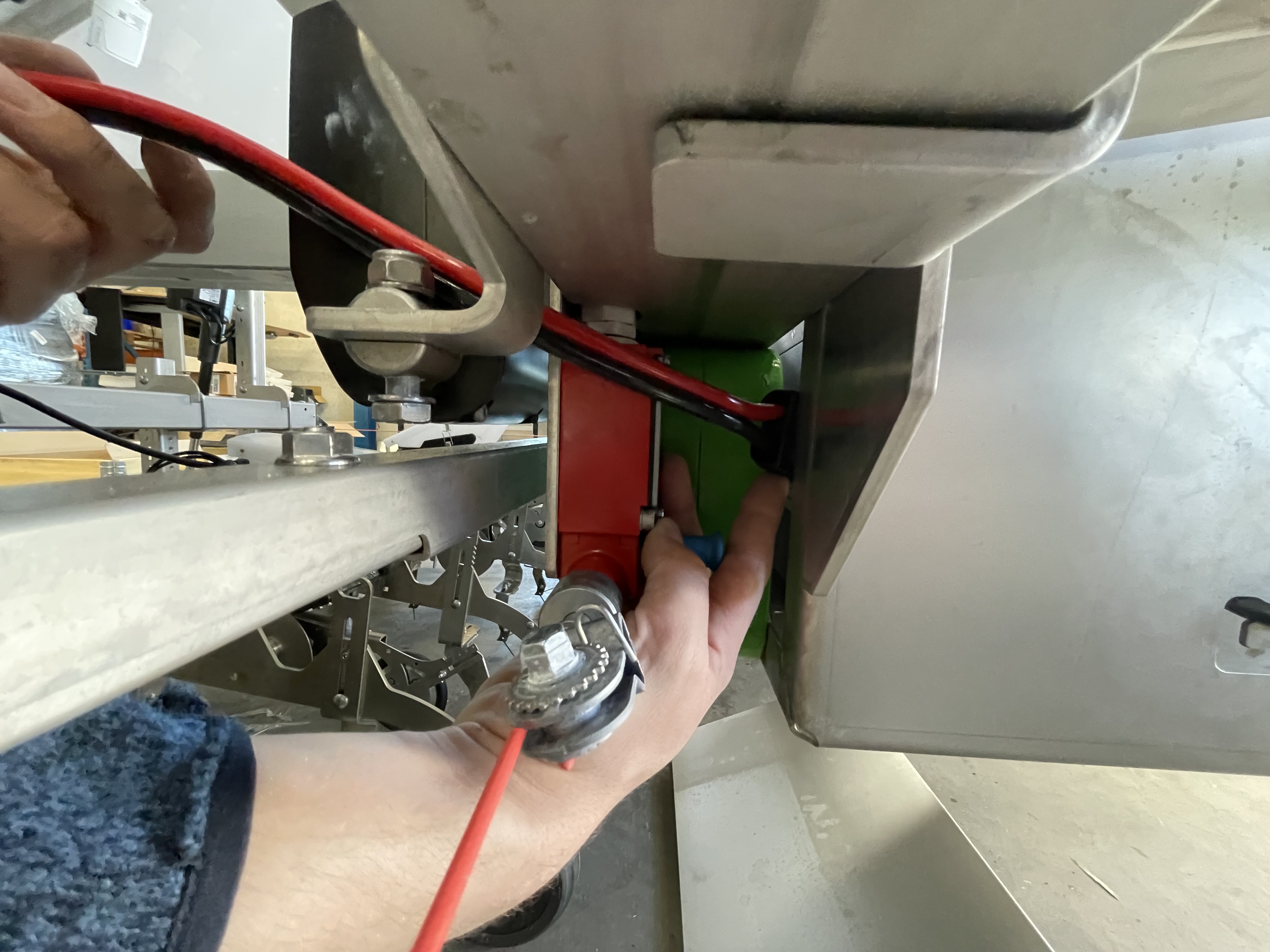

16) Das Kabel muss zwischen dem Antrieb und dem Rahmen verlaufen.

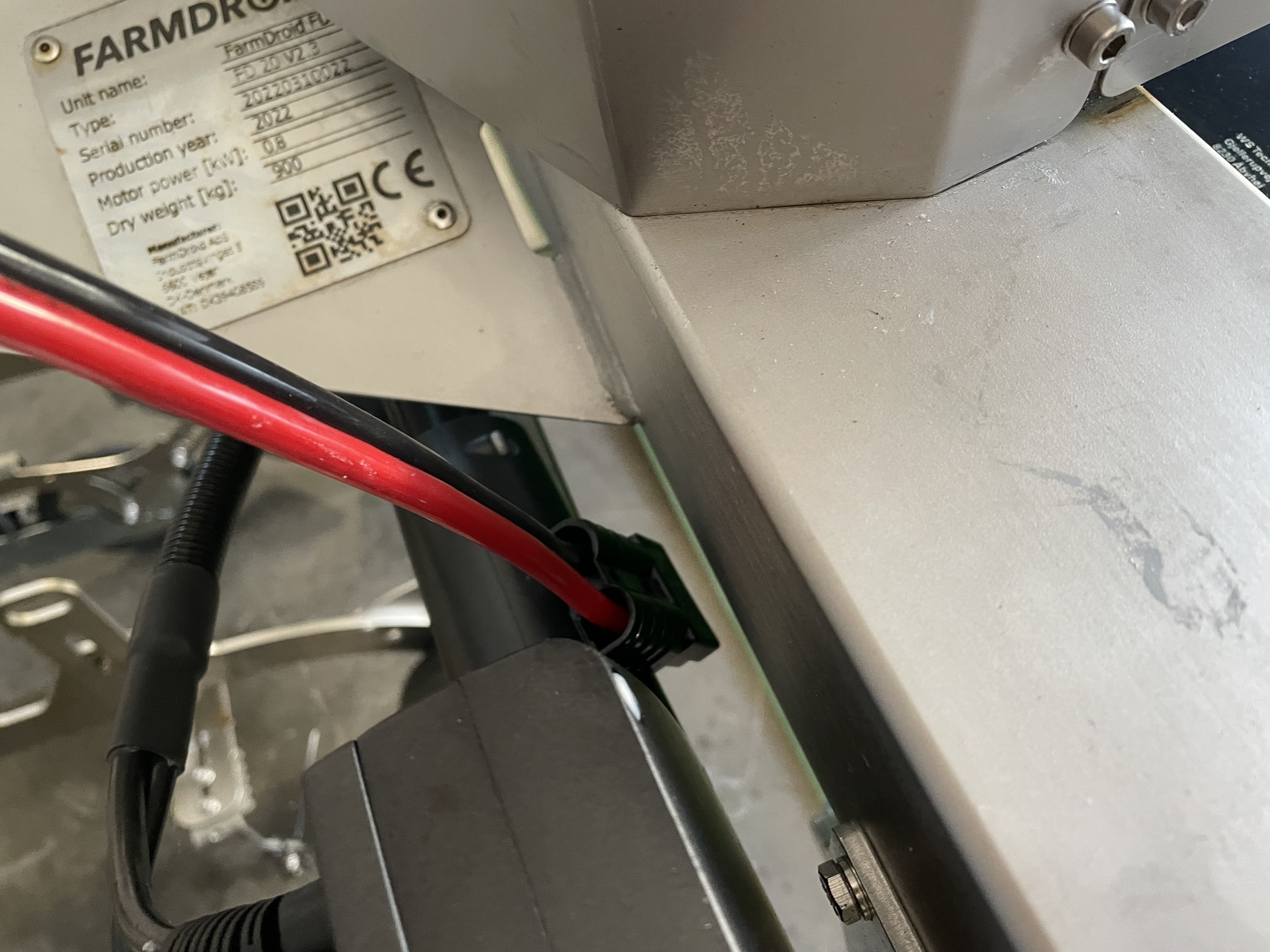

17) Und schließlich das Kabel, das unter der Schalttafel in das Batteriegehäuse mündet

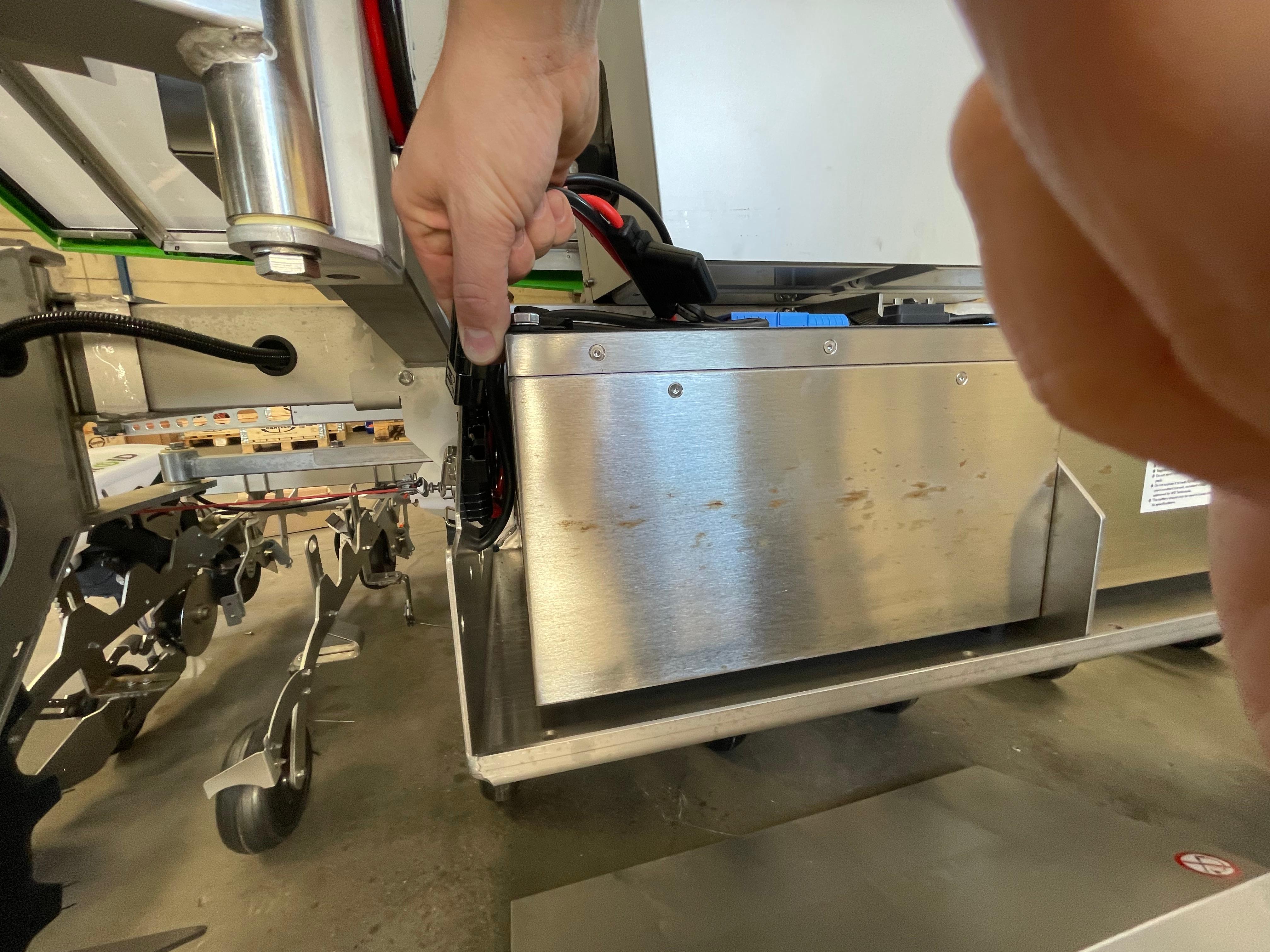

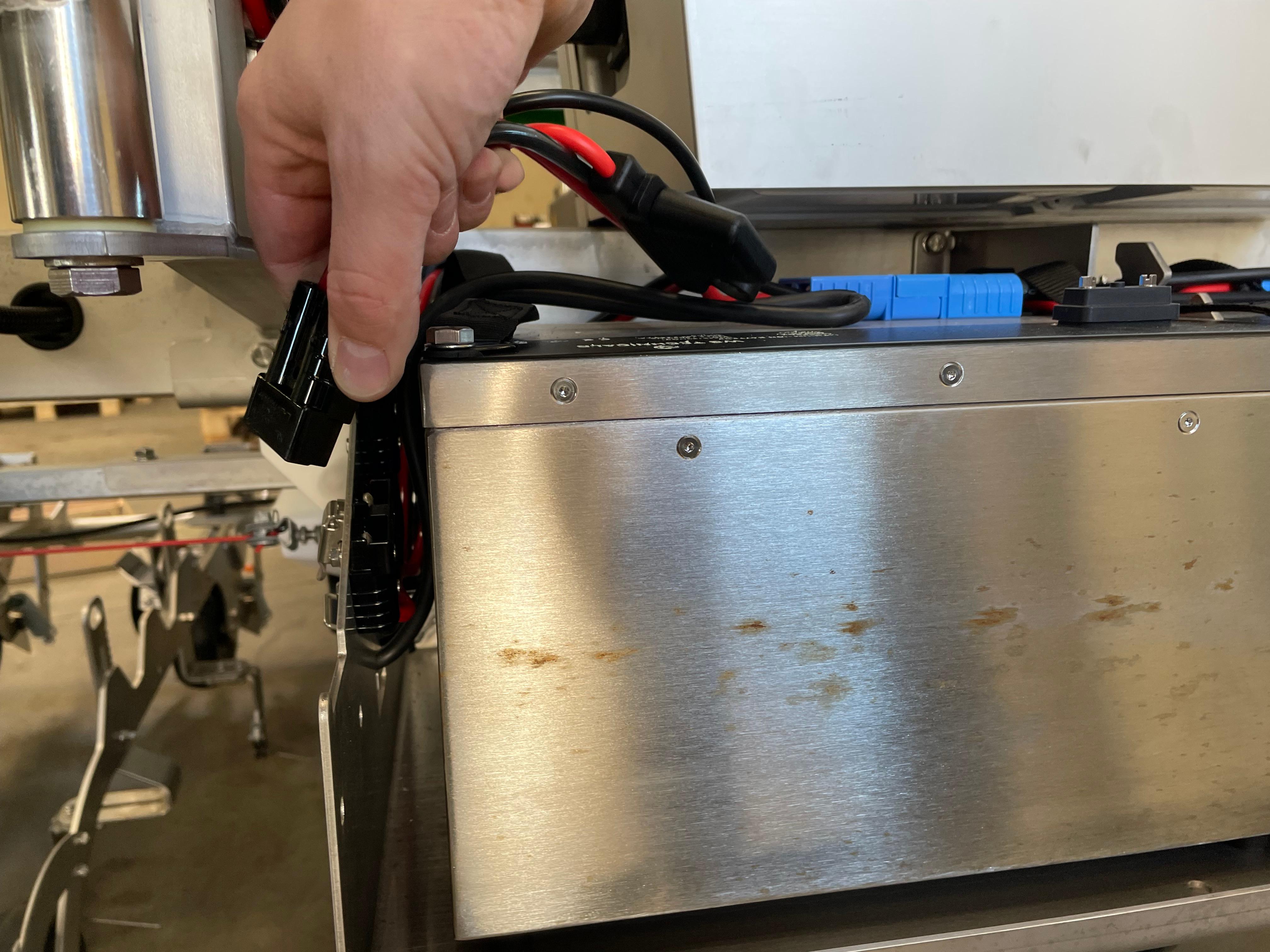

18) Stecken Sie das Kabel in den vorhandenen Stecker, der sich auf der linken Seite des Batteriegehäuses befindet.

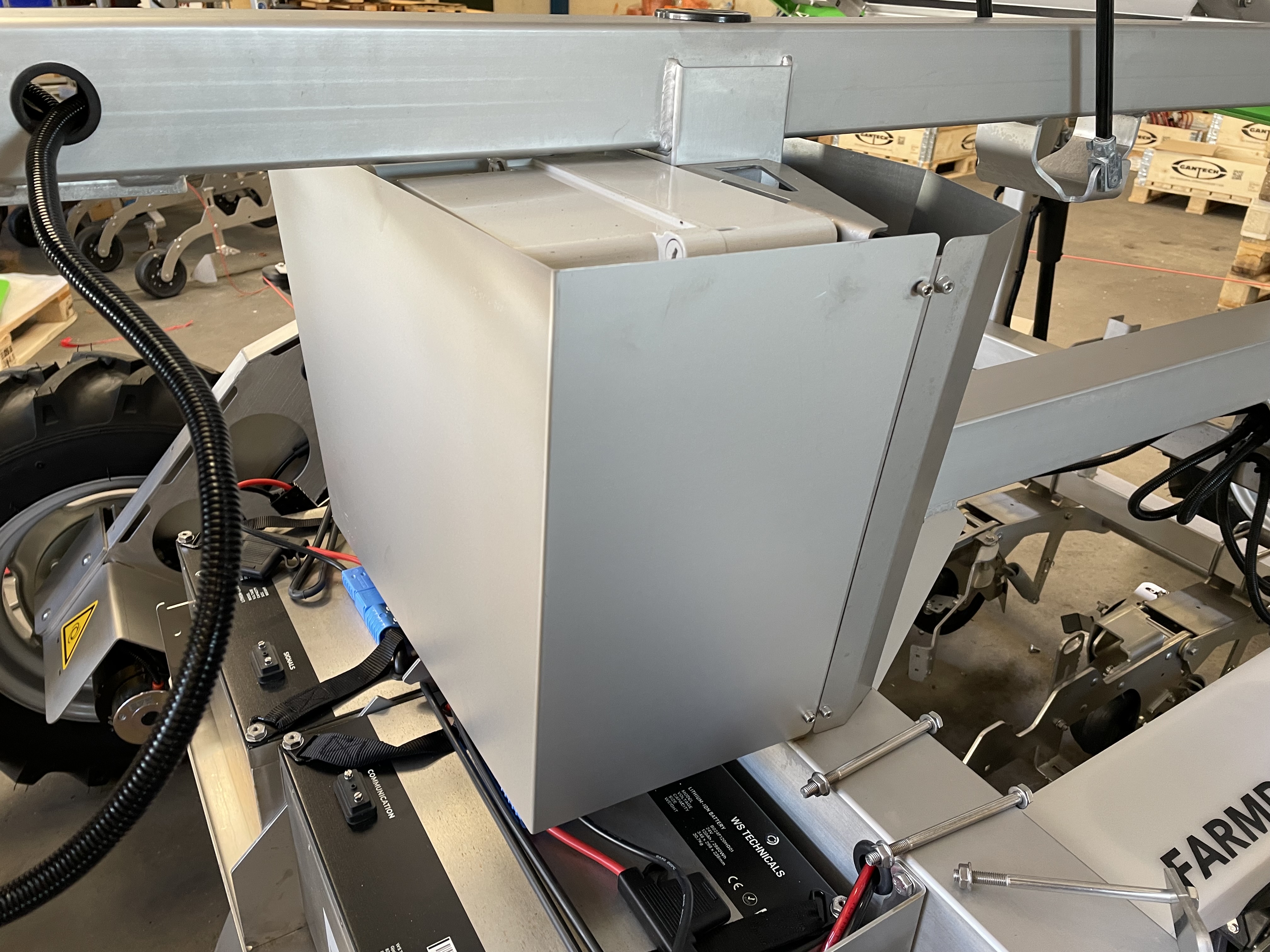

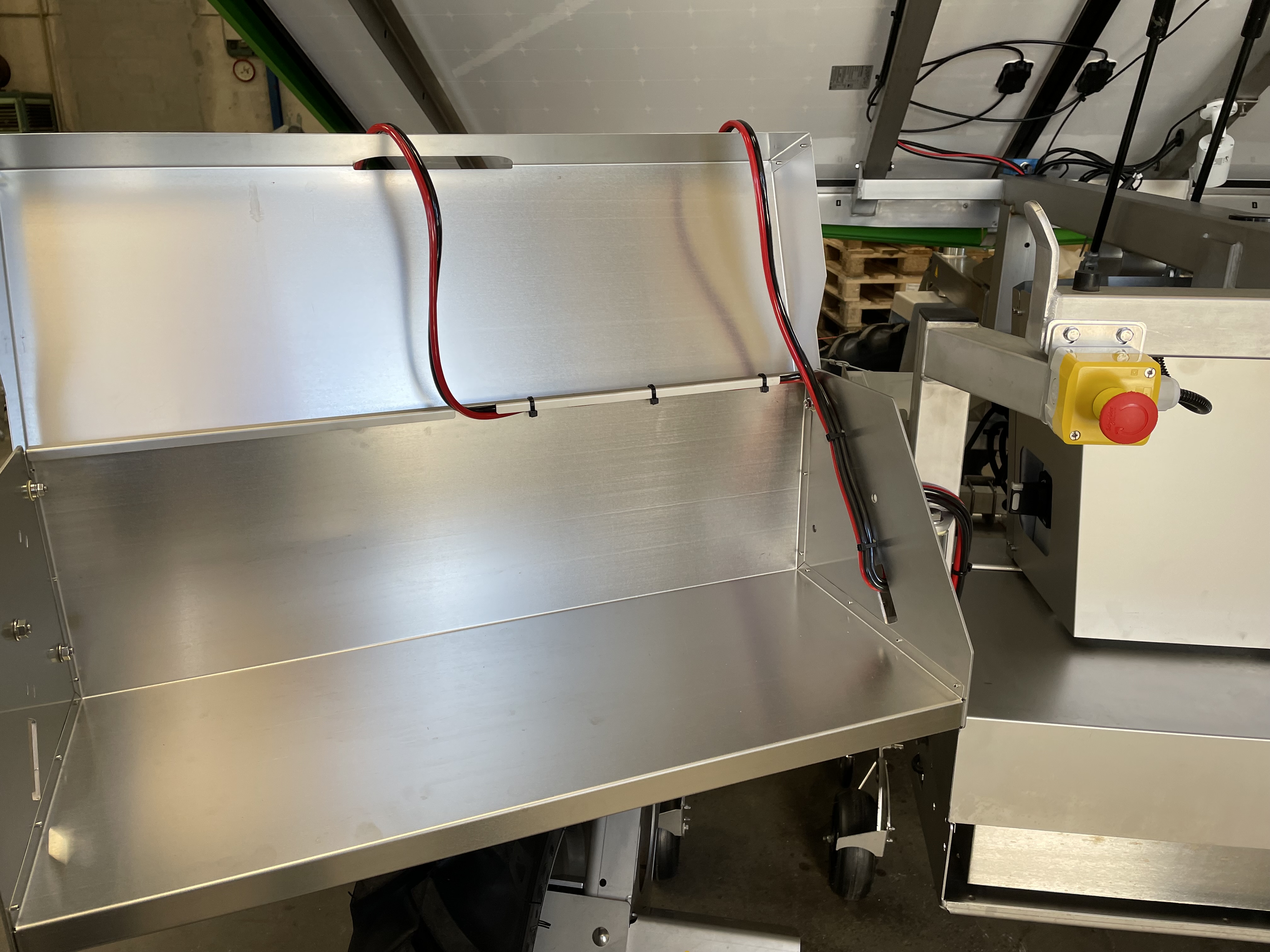

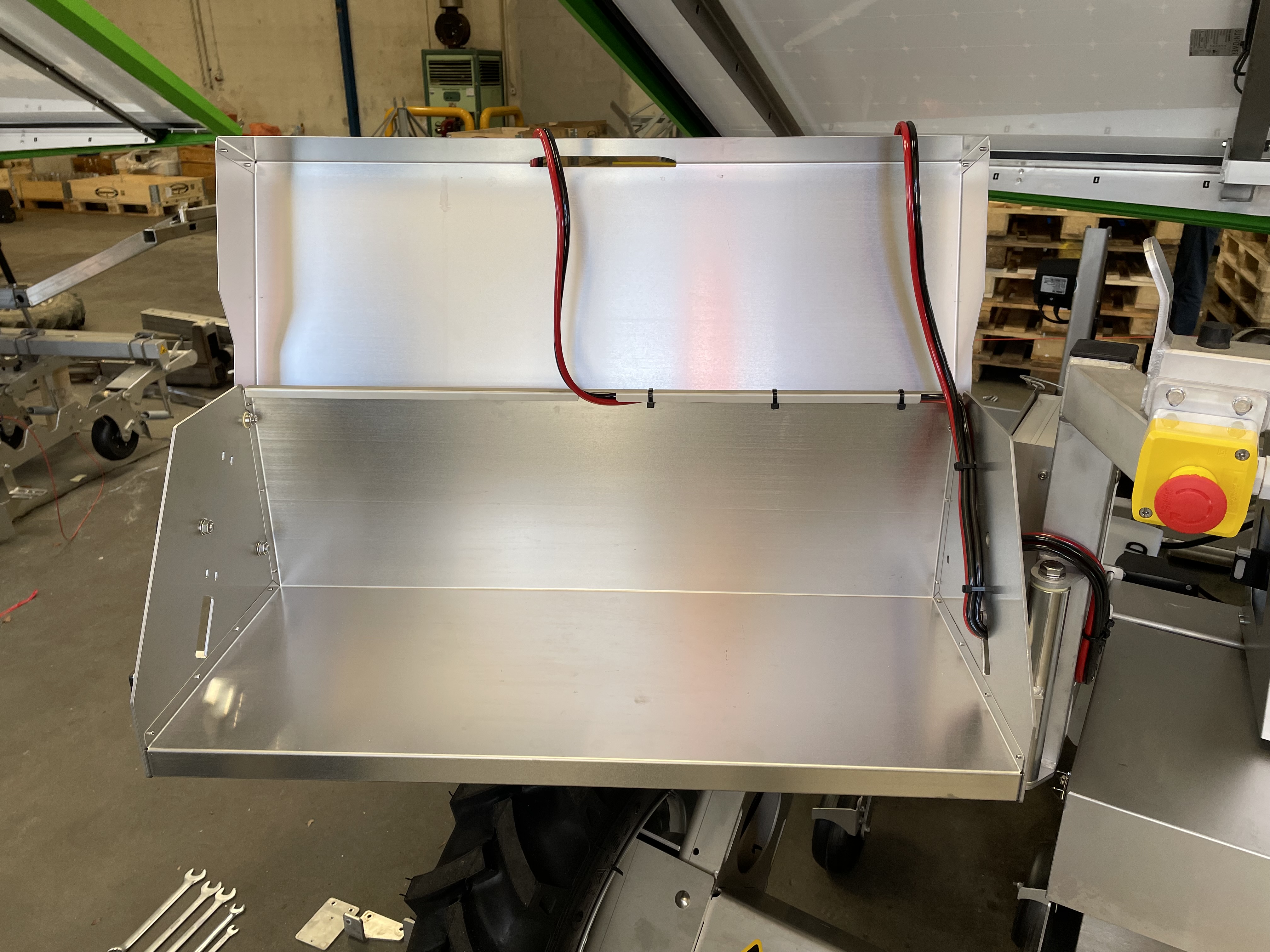

19) Schwenken Sie das Gehäuse der Powerbank, um es zu schließen.

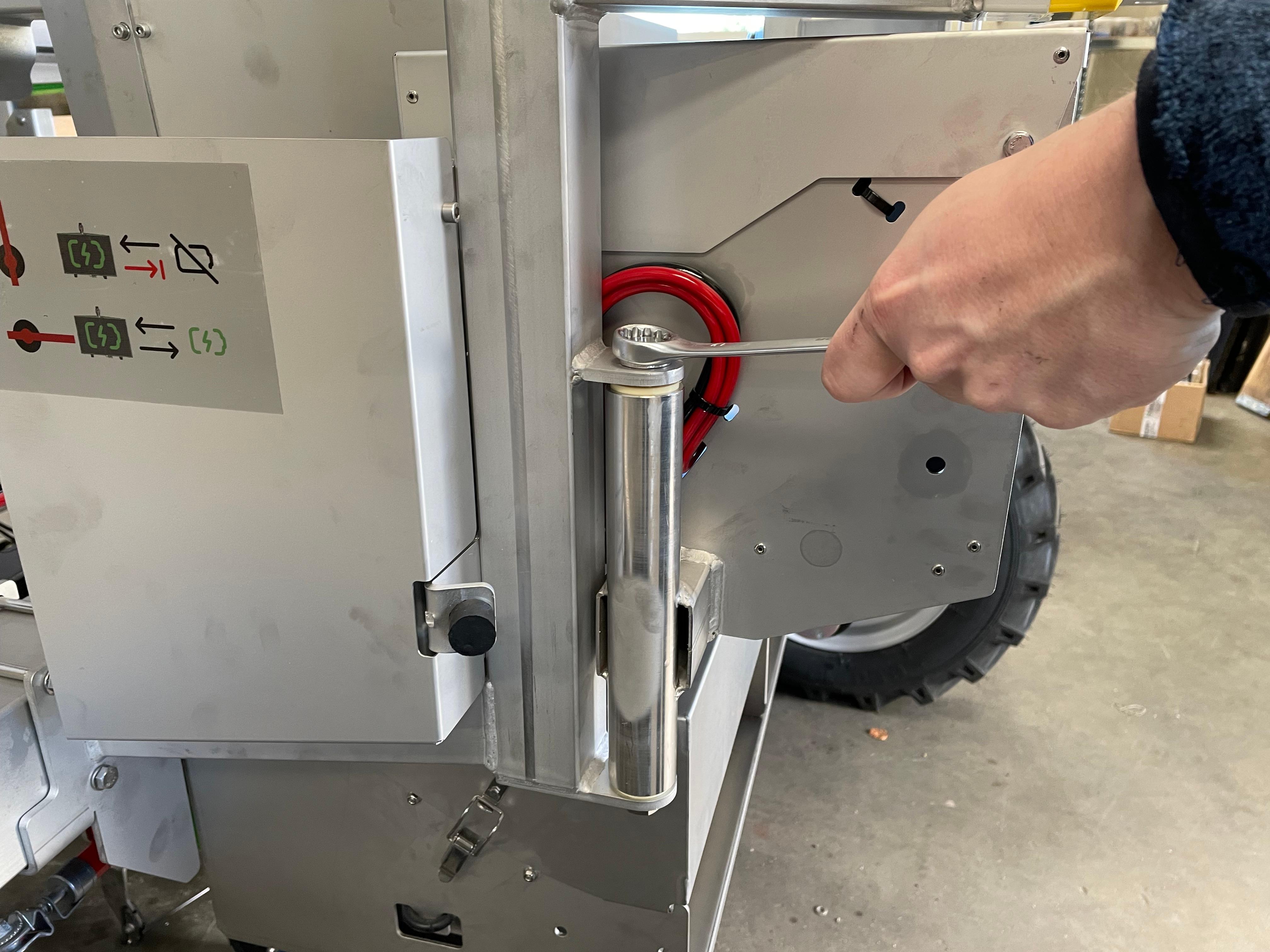

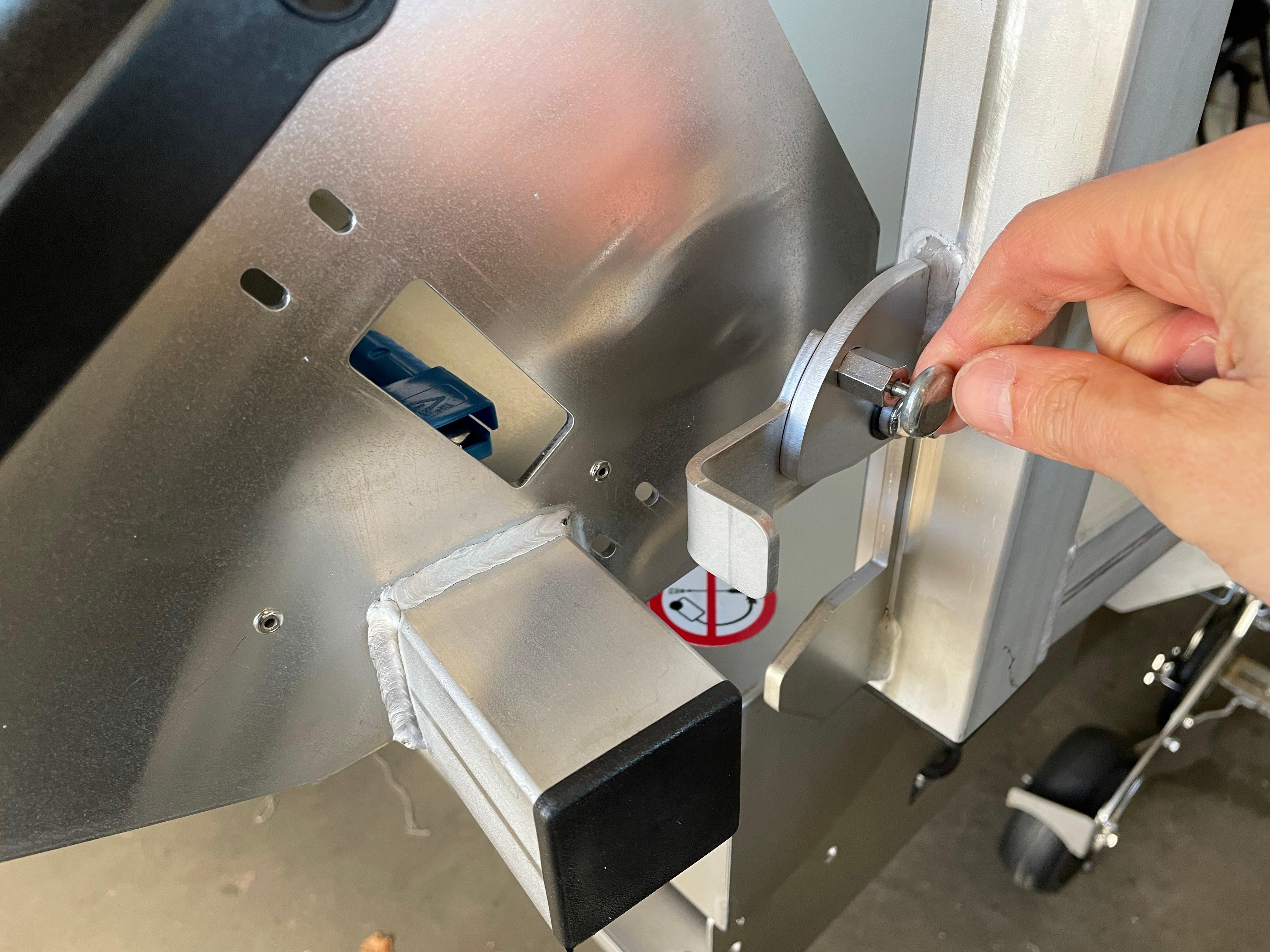

20) Ziehen Sie dann die Schrauben auf der anderen Seite an. Diese Schrauben sollten erst angezogen werden, NACHDEM das Gehäuse der Powerbank geschlossen wurde, um sicherzustellen, dass alle Komponenten ausgerichtet sind.

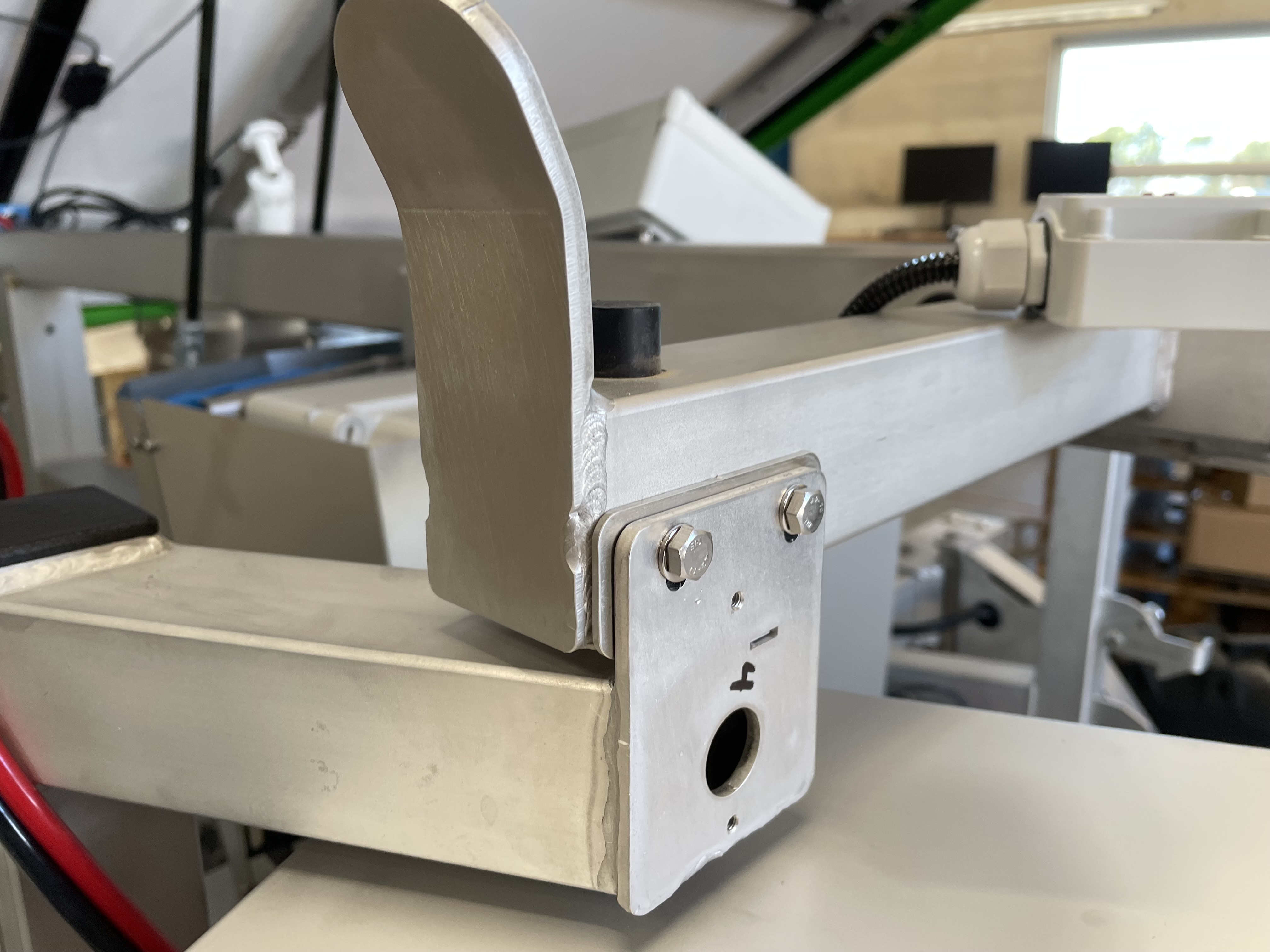

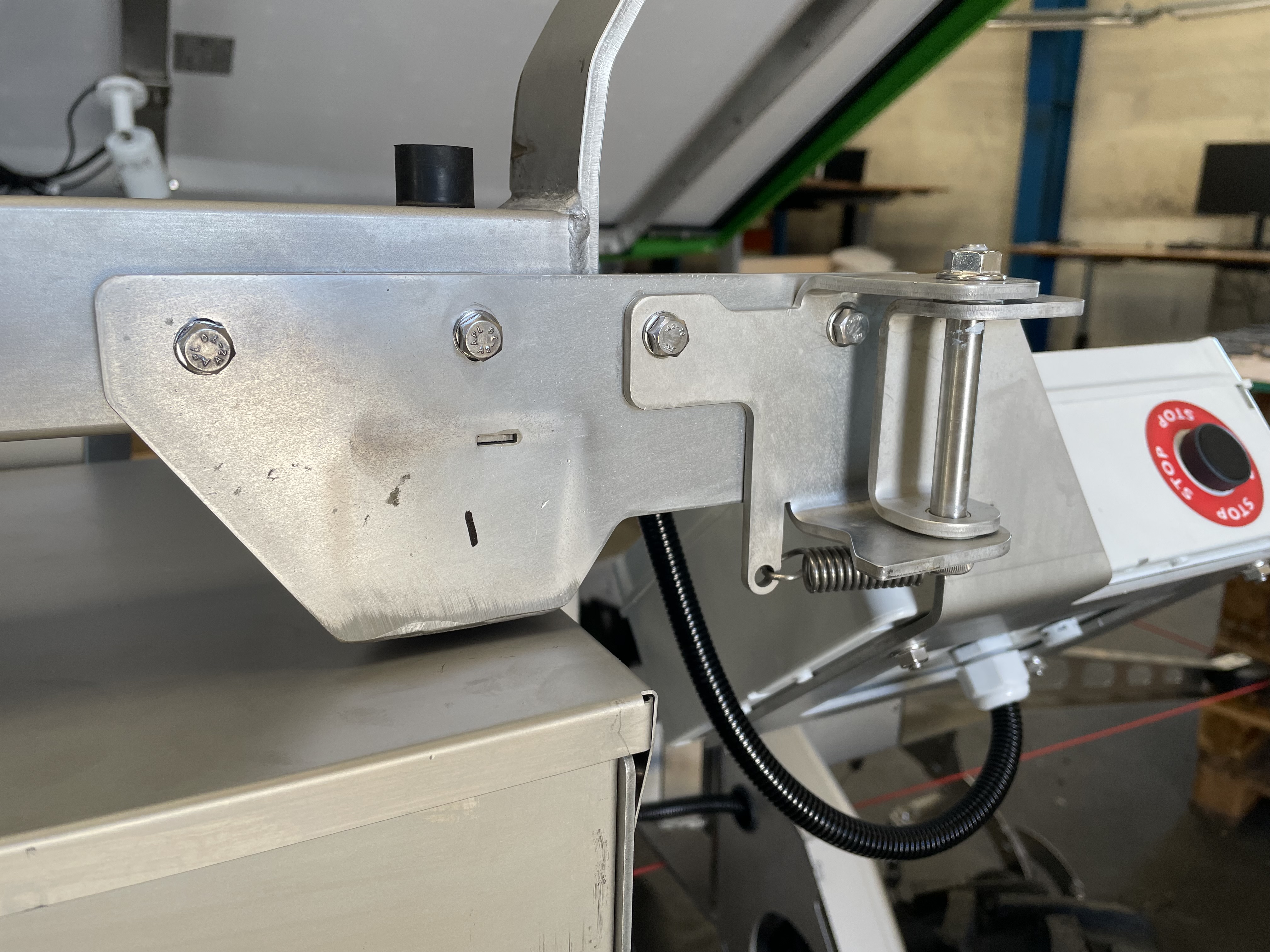

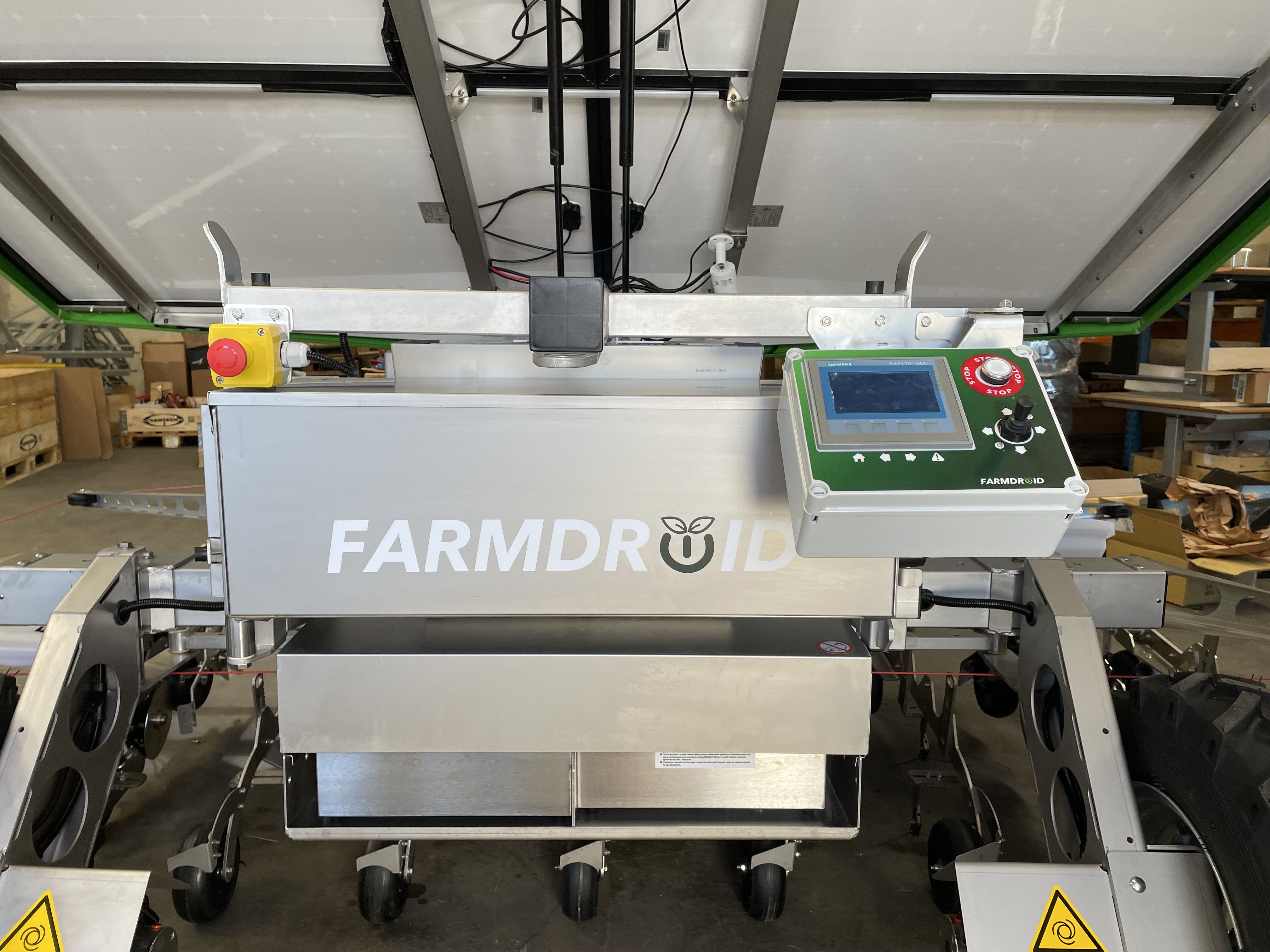

21) Schließen Sie nun die Installation des HMI ab, indem Sie es mit einem 10-mm-Schlüssel an der neuen Halterung befestigen.

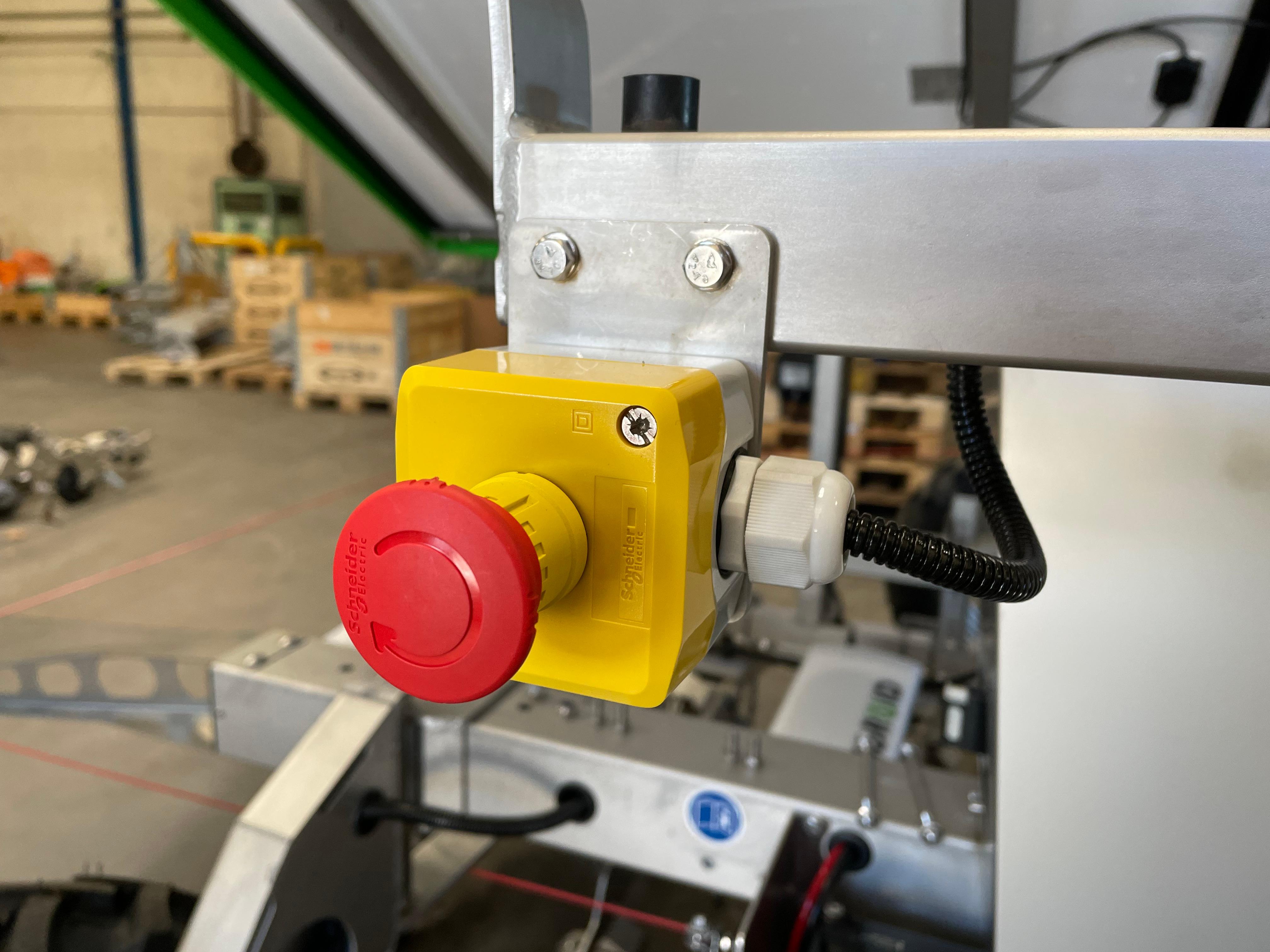

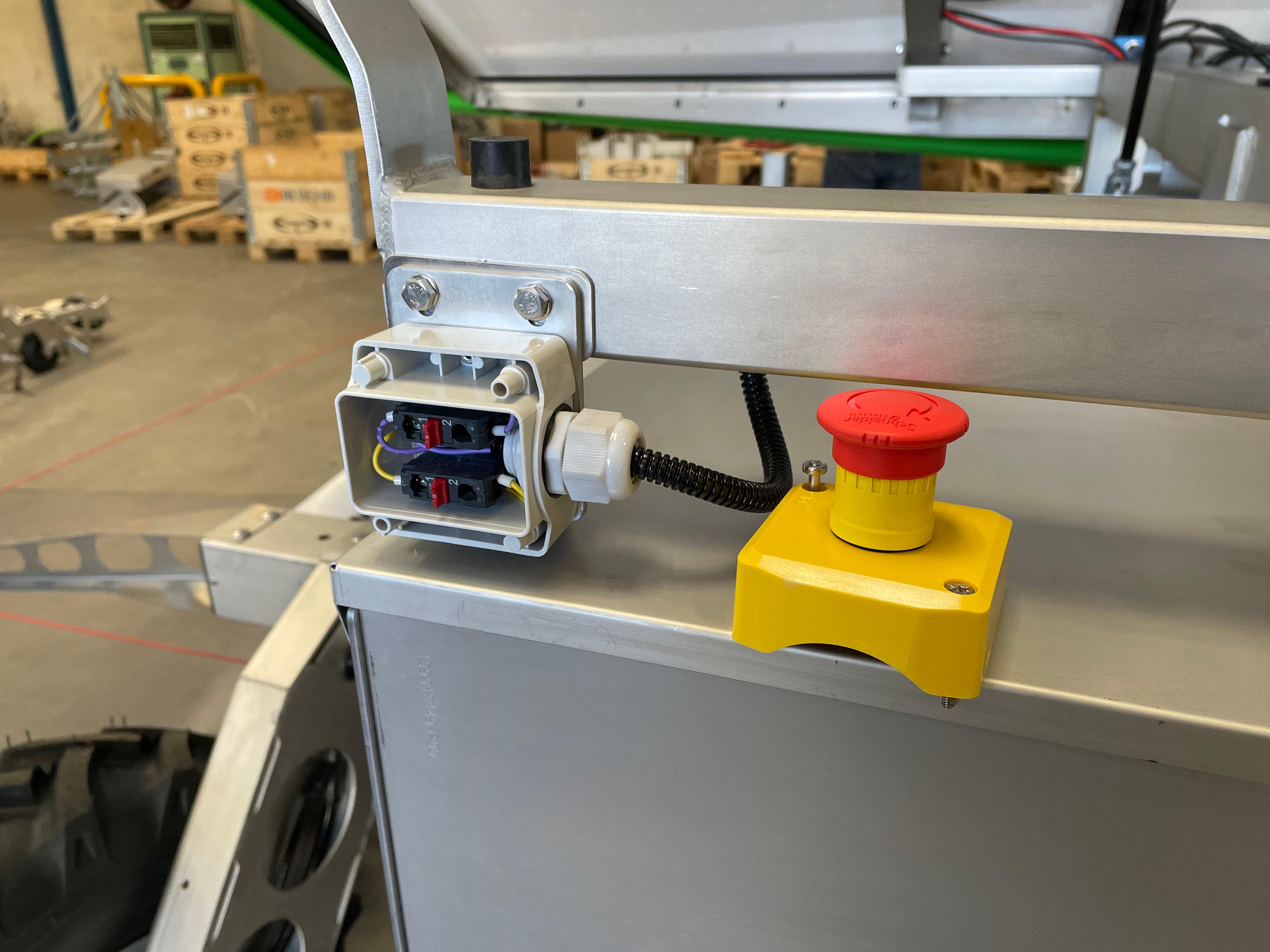

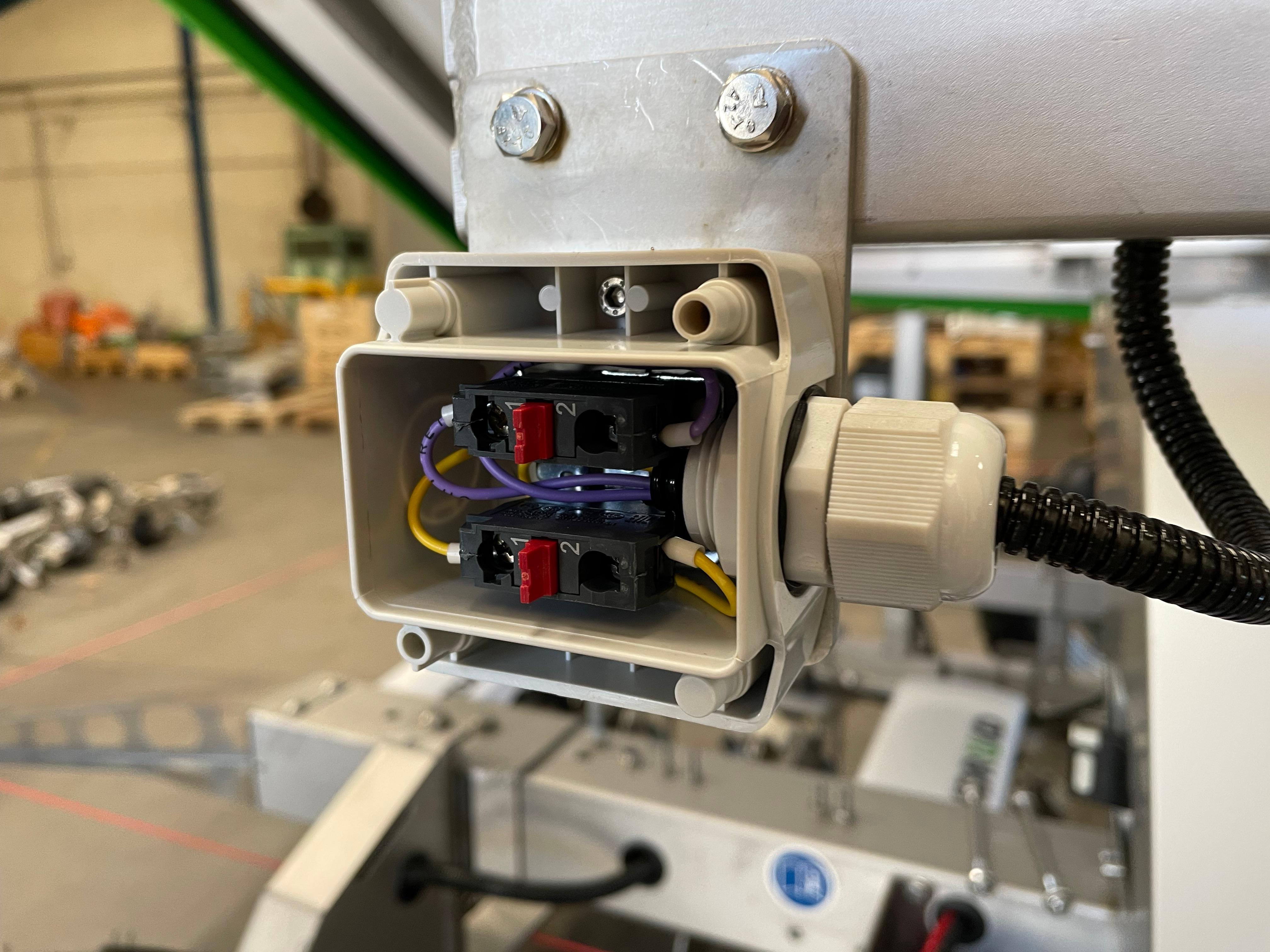

22) Befestigen Sie den Not-Aus-Knopf zuerst mit dem 3-mm-Inbusschlüssel und dann mit einem Schraubendreher.

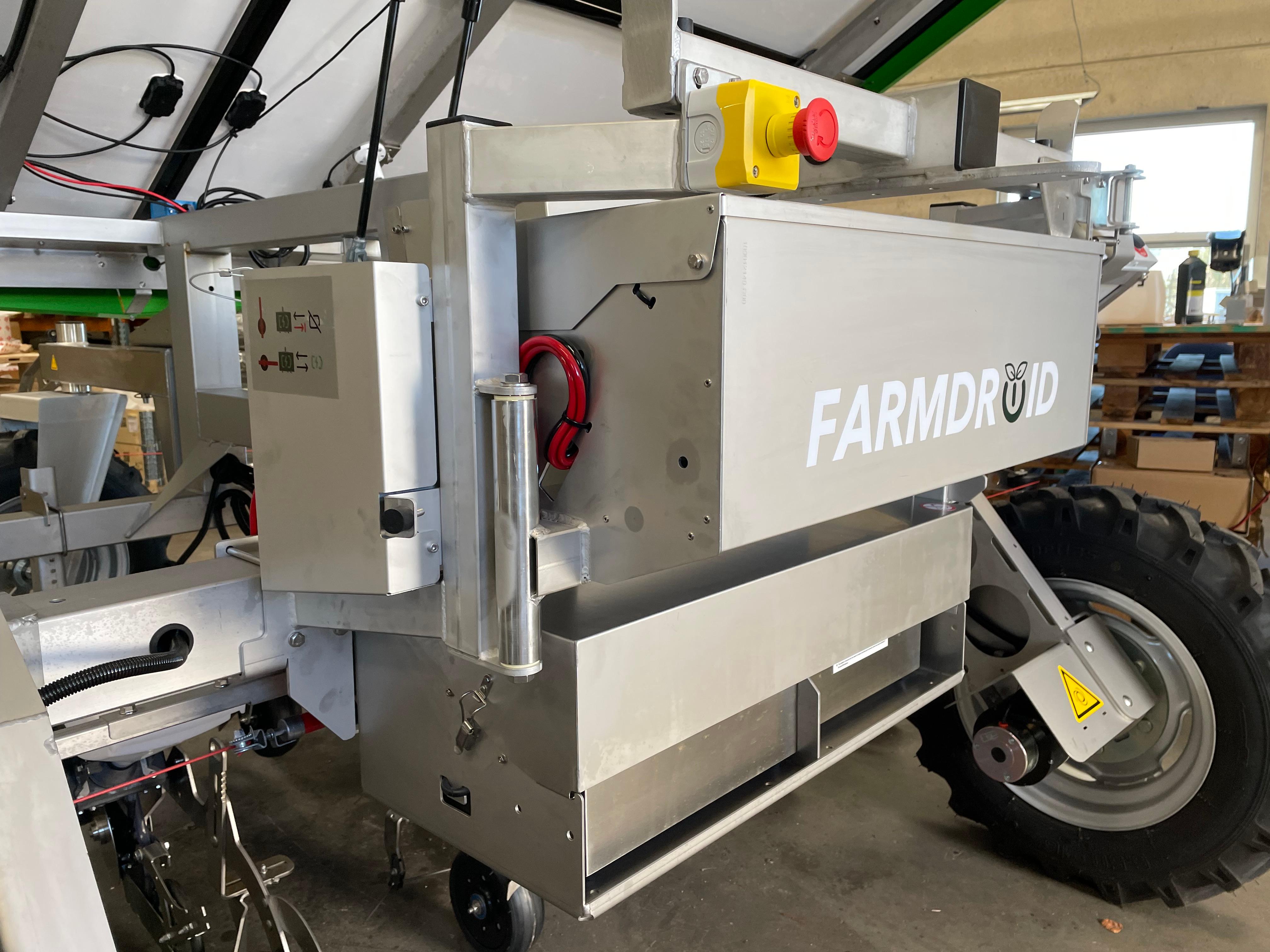

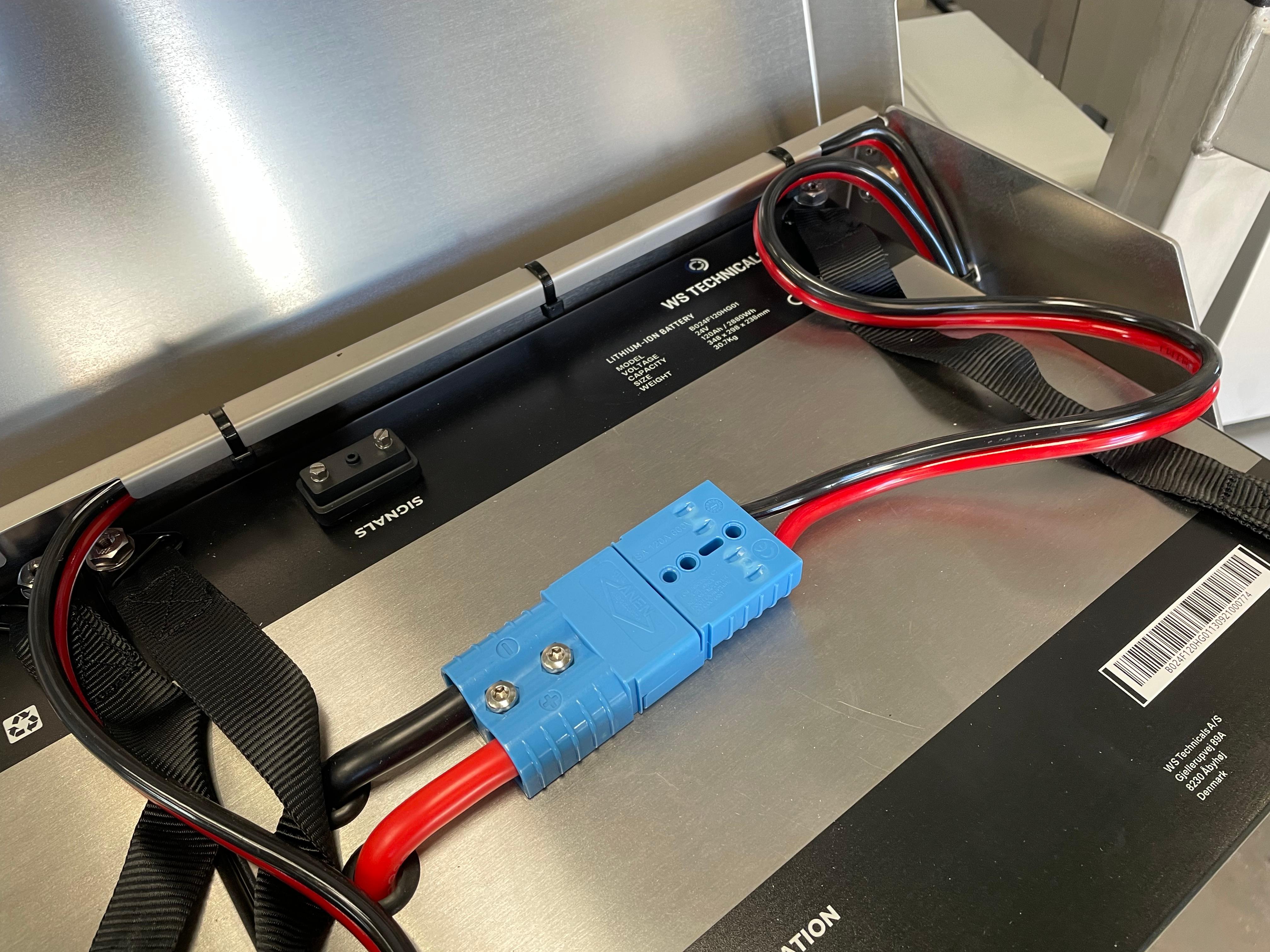

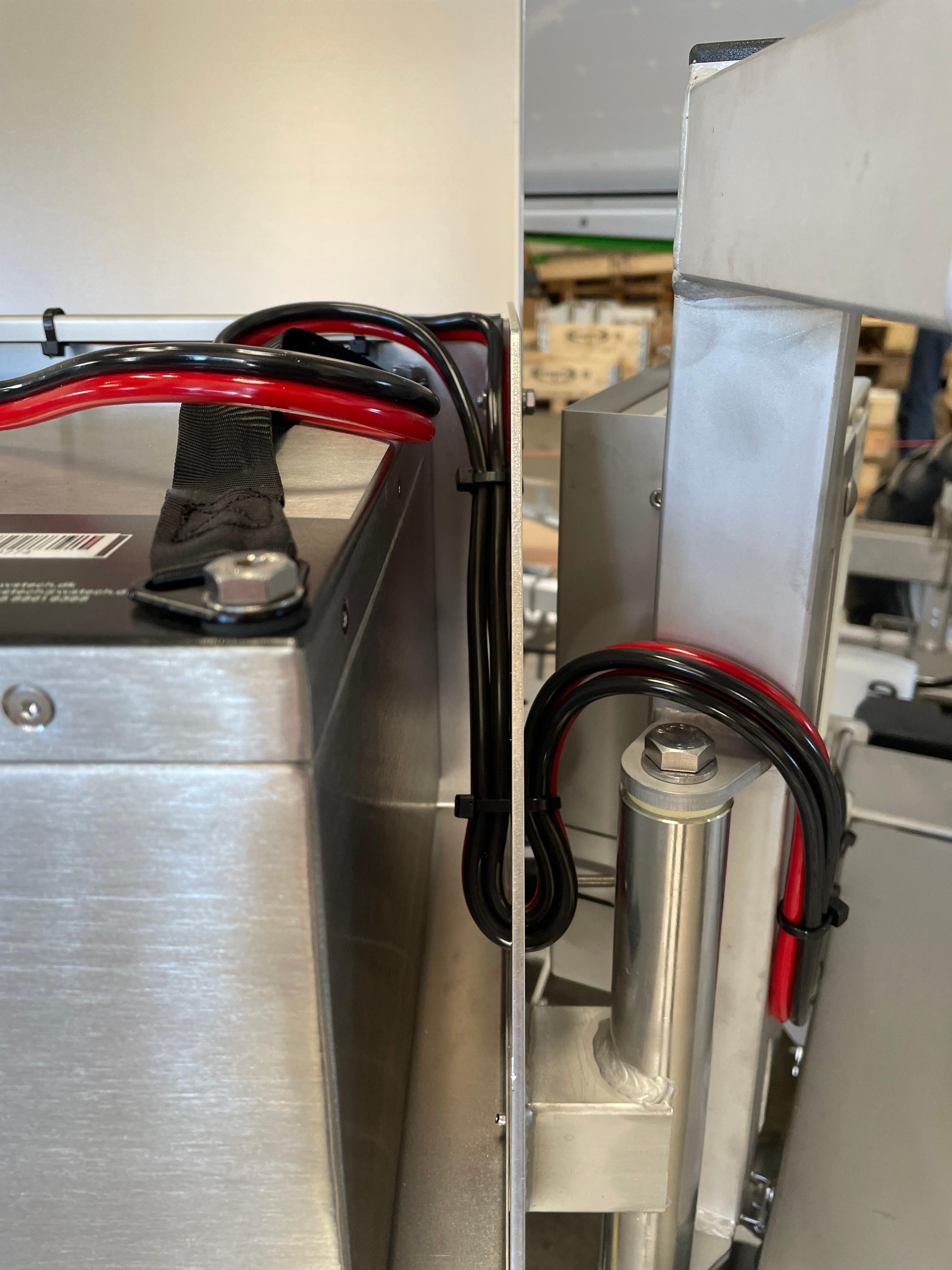

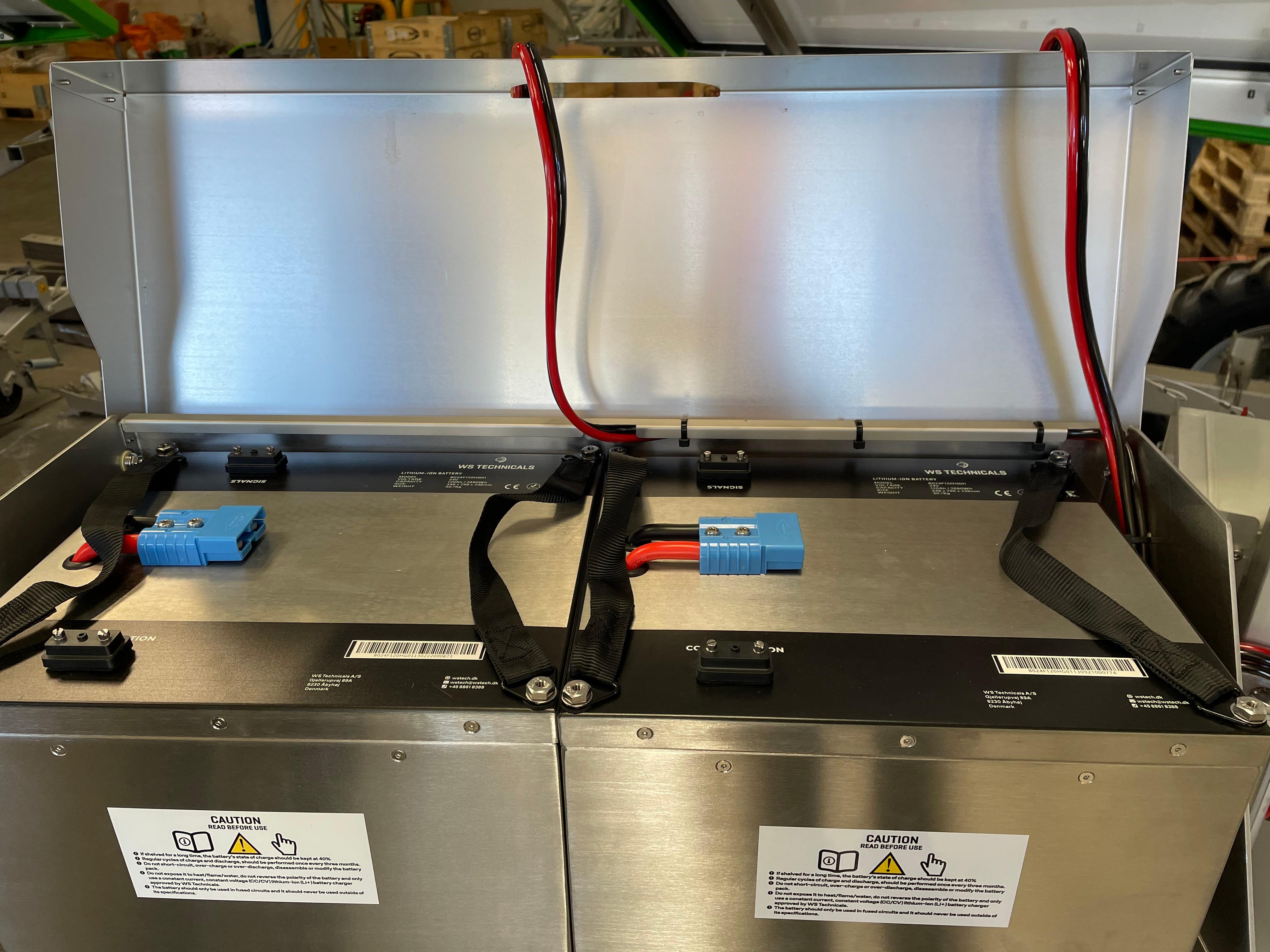

23) So sieht eine korrekte Installation aus. Bitte beachten Sie, wo die Kabel der Batterien befestigt sind!

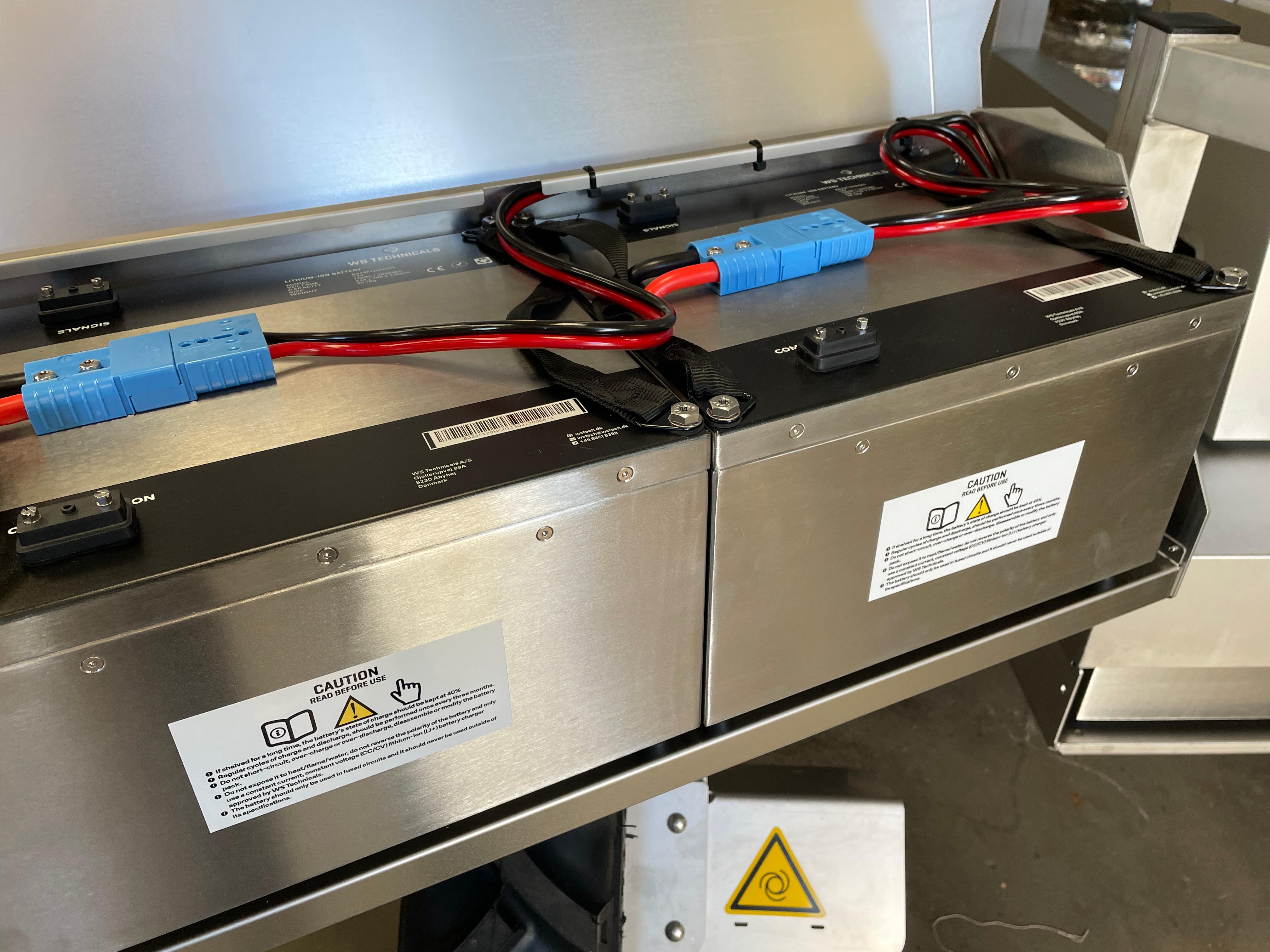

24) Legen Sie die Batterien in das Gehäuse und schließen Sie sie an den Roboter an.



25) Wenn Sie alles richtig gemacht haben, bleiben Ihnen nur noch diese 3 Klammern



26) Die Installation ist nun abgeschlossen und Sie können Ihren Roboter mit erweiterter Autonomie genießen!
