ZUSÄTZLICHES GEWICHTSKIT: Hinterräder

Teile-Nr. - Montageanleitung

Der Zweck der Zusatzgewichtskits ist es, die Traktion der Räder bei bestimmten Bodenarten und -bedingungen zu erhöhen.

Die Teile-Nr. sind:

109010016R00 - ZUSÄTZLICHES GEWICHTSKIT (8x17,5 KG)

109010017R00 - ZUSATZGEWICHTSSATZ (4X17,5 KG)


Du kannst jeweils nur einen dieser Kits pro Rad montieren.



ANMERKUNG 😉👇

Die Roboter der Modelljahre 2021 und 2020 haben keine vorgebohrten Löcher für die Installation der Gewichtskits. Der Bausatz wird von diesen Robotermodellen jedoch weiterhin vollständig unterstützt.




WIE INSTALLIEREN



SICHERHEITSWARNUNG 😯👇



Vergewissere dich, dass der Roboter ausgeschaltet ist und der Sicherheitsknopf betätigt wird, bevor das Upgrade gestartet wird!



SCHRITT 1: Hebe die erste Radkonsole (unten links) sicher an und baue das Rad aus.

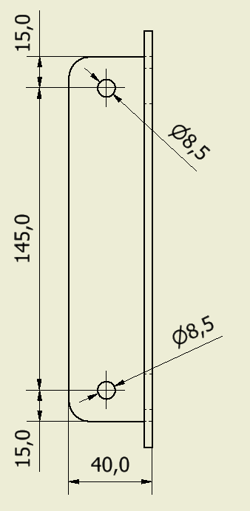

SCHRITT 2: Bei Robotern ohne vorgebohrte Befestigungslöcher fixierst du die Halterung vorübergehend mit einer Klammer, wie unten gezeigt. Benutze dann die Halterung als Bohrschablone und bohre beide Löcher mit einem 8-mm-Bohrer

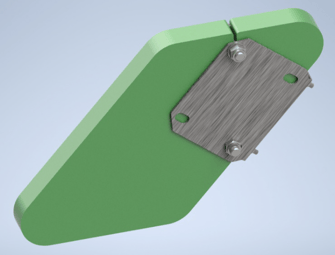

SCHRITT 3: Montiere die Halterung mit den M8-Schrauben, Muttern und Unterlegscheiben

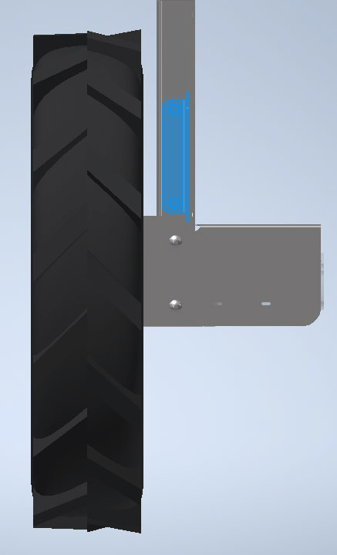

SCHRITT 4: Montiere das/die Gewicht(e) mit den M16-Schraubenköpfen, die dem Rad am nächsten sind, wie unten gezeigt


SCHRITT 5: Richte das/die Gewicht(e) gut aus, bevor du die M16-Schraubverbindung anziehst.

SCHRITT 6: Montiere das Rad wieder und wiederhole den Vorgang spiegelbildlich an der gegenüberliegenden Radkonsole

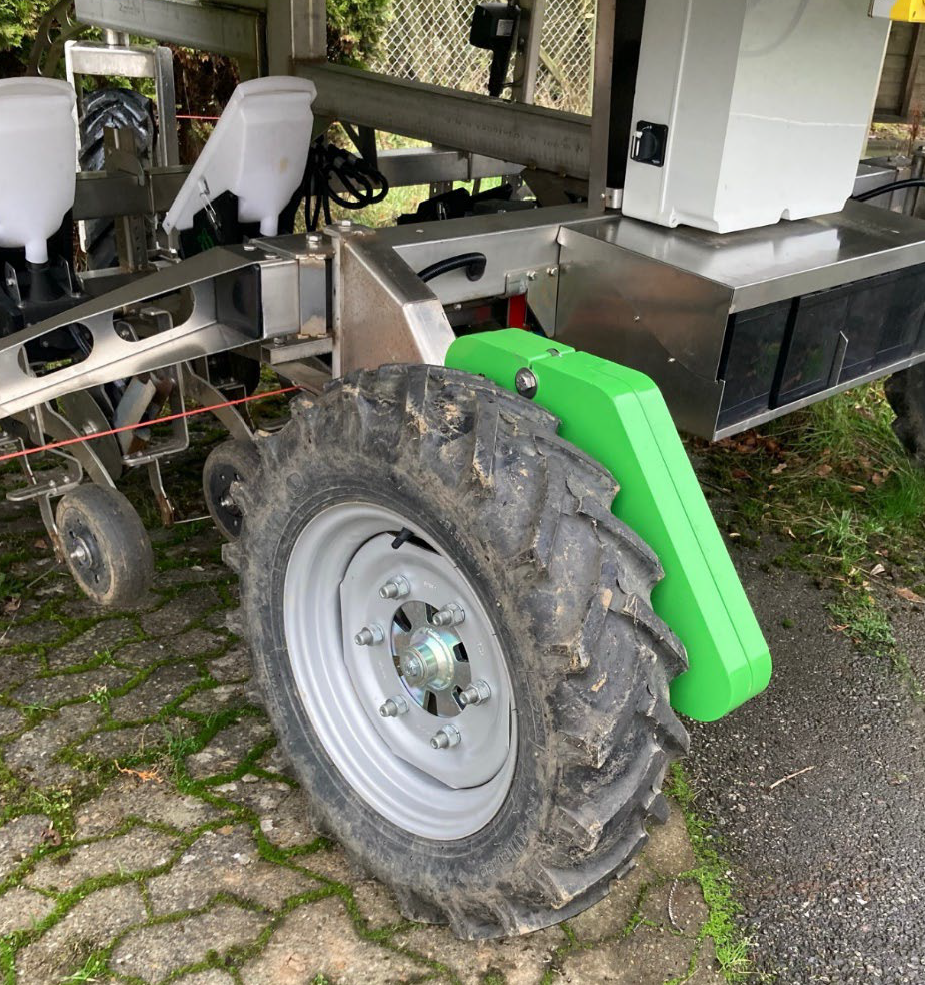

2 x 17,5 kg an einem linken Hinterrad installiert.
