104010006R00 Spray While Seeding Kit: Montageanleitung

Upgrade-Kit: Spray While Seeding Kit

⚠️ Bitte beachte, dass das Spraying While Seeding Kit:

  • nur kompatibel/empfohlen für 450mm und 500mm Reihenabstand. Andere Abstände können zu Störungen an den Hinterrädern führen!
  • ist nur in der Säposition erlaubt, da es in der Unkrautbekämpfungsposition zu Interferenzen mit den Hinterrädern kommen kann.



Es ist möglich, das Spray While Seeding Kit an jedem bestehenden FD20-Roboter nachzurüsten, der über + Spray verfügt.

Die Werkzeuge, die du zum Lösen der Aufgabe brauchst, sind:

  • 2x 13mm Schraubenschlüssel oder Steckschlüssel
  • 10 mm Schraubenschlüssel oder Steckschlüssel
  • Seitenschneider

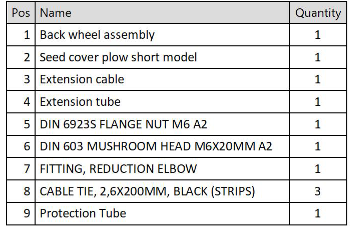

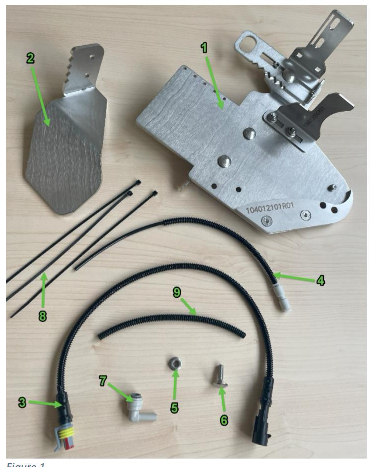

Inhalt des Kits




NACHRÜSTVERFAHREN

VORSICHT 👇

Behandle die +SPRAY-Röhrchen während des gesamten Vorgangs mit Vorsicht, da sie Rückstände von Chemikalien enthalten können!



SCHRITT 1 - Demontiere das Hinterrad und die Konsole/den Abstreifer

Zwei Arten von Hinterrädern.

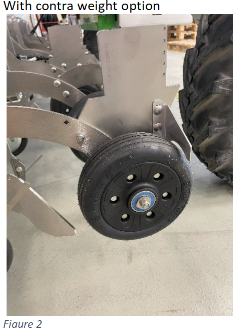

Abbildung 2 Mit zusätzlicher Gewichtshalterung: Abbildung 2 Nur 1x M6 Schraube+ Mutter

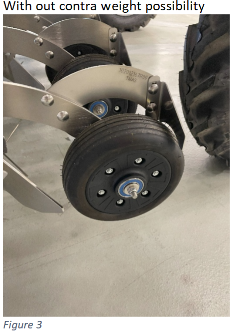

Abbildung 3 Ohne zusätzliche Gewichtshalterung: Abbildung 3 2x M6 Schraube+ Mutter

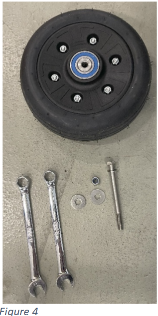

Abbildung 4 Bewahre Rad, Schraube, Mutter und Unterlegscheibe auf. Sie müssen später wieder montiert werden



















SCHRITT 2 - Neue Hinterradhalterung zum Sprühen montieren

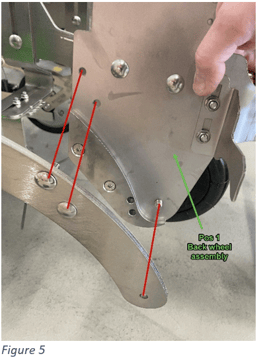

Abbildung 5 2 x Bolzen M6x20 + Muttern auf der Rückseite (nicht sichtbar)

Wenn das vorherige Hinterrad mit einer zusätzlichen Gewichtshalterung montiert ist, verwende die zusätzliche Schraube und Mutter, die dem"Spray while seeding"-Kit beiliegen!

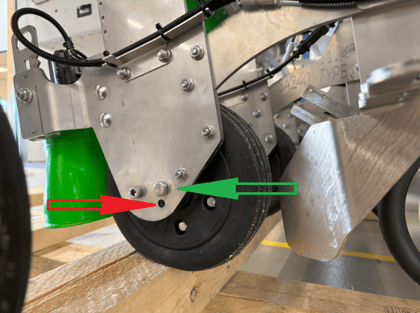

Abbildung 6 Oberes Loch (mit grünem Pfeil markiert) für die Montage des Hinterrads nach der Montage der neuen Halterung. Achte darauf! Es gibt 2 Löcher für die Montage des Rades! Das obere Loch ist Standard, das untere Loch (roter Pfeil) ist für den Fall, dass eine flache Aussaat mit den normalen Einstellungen nicht erreicht werden kann!





SCHRITT 3 - Ersetze den "Saatgutabdeckungspflug"

Der Saatgutabdeckpflug muss gegen ein kürzeres Modell ausgetauscht werden. Das lange Standardmodell schlägt gegen das Rad.

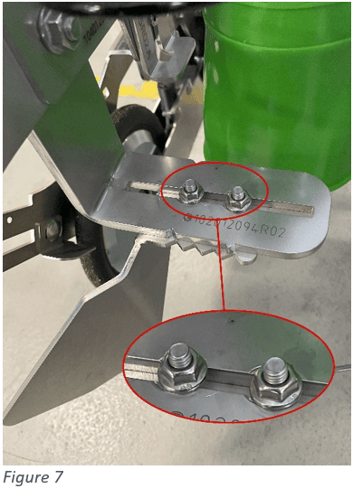

Abb. 7 Lösen Sie die Muttern und ersetzen Sie den Pflug durch ein neues, kurzes Modell (im Lieferumfang des Sämaschinen-Sets enthalten).

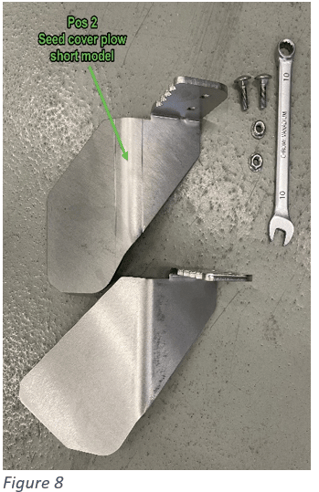

Abb. 8 Wechsel zum kurzen Modell (wird mit dem Spray while seeding kit geliefert) Wiederverwendbare Bolzen + Mutter





SCHRITT 4 - Bewege die Düse

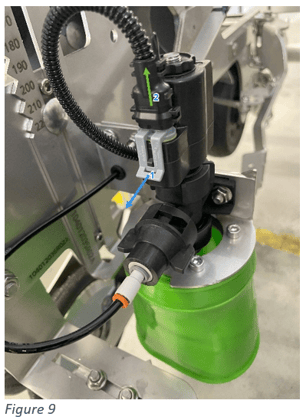

Abbildung 9 Demontage des Kabels.

Ziehen Sie den grauen Clip am Stecker heraus und ziehen Sie den Stecker nach oben und außen, er kann fest sitzen

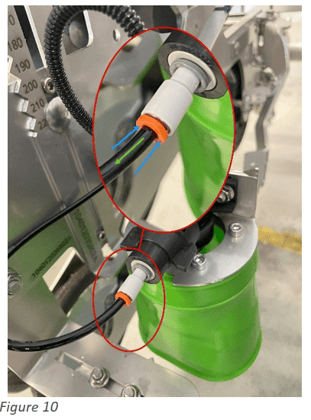

Abbildung 10 Demontage des Rohrs.

VORSICHT 👇

Das Rohr könnte Rückstände von chemischen Produkten enthalten.

Den orangefarbenen Ring drücken und das Rohr herausziehen

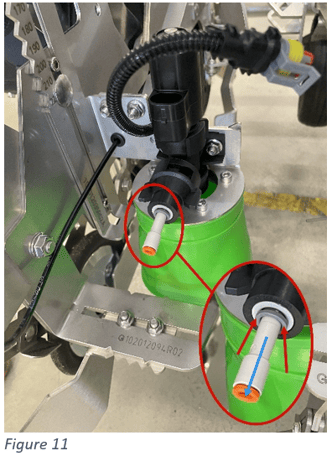

Abbildung 11 Demontage des Rohrverbindungsstücks.

Drücke auf den grauen Ring an der Düse und ziehe das Reduzierstück heraus.

Reduzierstück beibehalten, muss später wiederverwendet werden

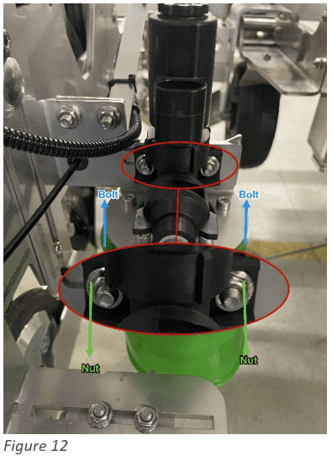

Abbildung 12 Ausbau der Düse.

Löse 2x M6-Mutter von den Bolzen

Nimm die Schrauben, Düsen und Sprühsiebe ab! Die Schrauben und Muttern der Düsen und Sprühsiebe müssen wieder montiert werden!





SCHRITT 5 - Montiere die Düse wieder an der neuen Halterung

Abbildung 1 Düsensatz.

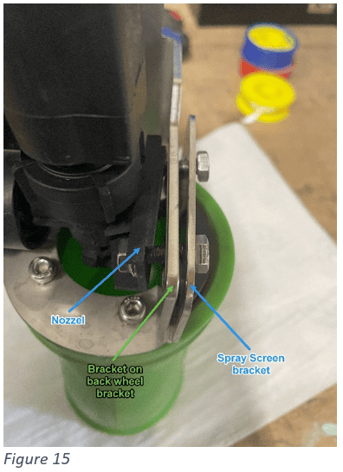

Düse und Sprühschirm in der richtigen Reihenfolge

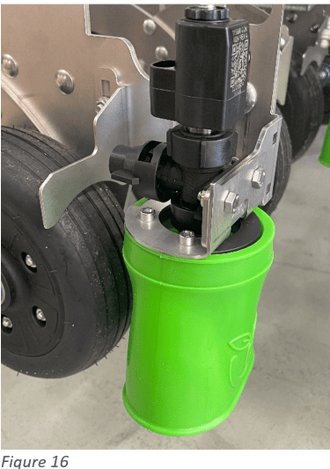

Abbildung 16 Düsensatz.

Düsensatz Richtig zusammenbauen

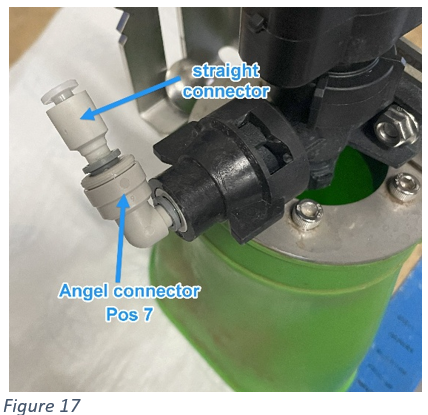

Abbildung 17 Rohrverbinder

Winkelrohrverbinder (Pos 7) an der Düse montieren

Füge den geraden Rohrverbinder in den Winkelverbinder ein

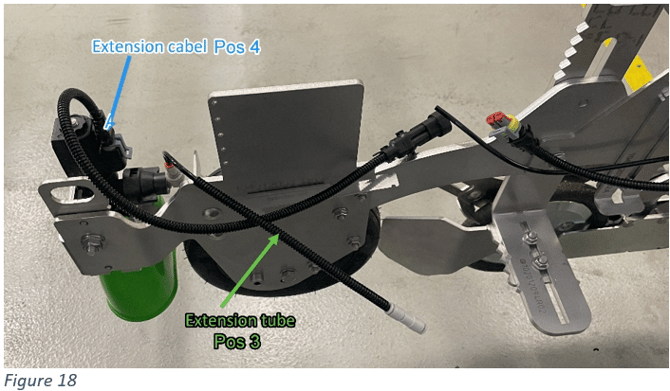

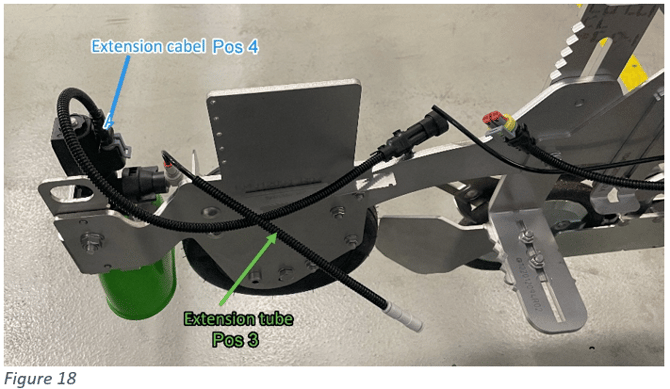

Abbildung 18 Verlängerungskabel und Schlauch, die in die Düse eingeführt werden

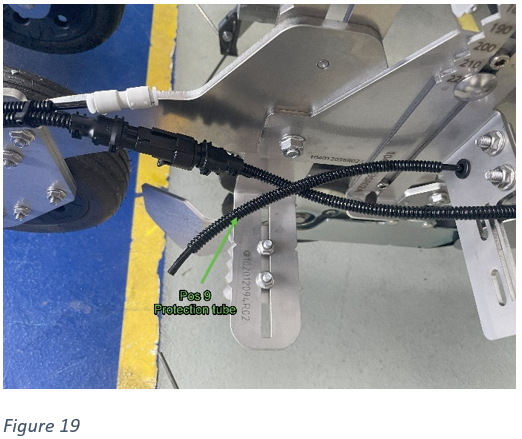

Abbildung 19 Schutzrohr (Pos 9) über dem Presserrohr am +Spray-System

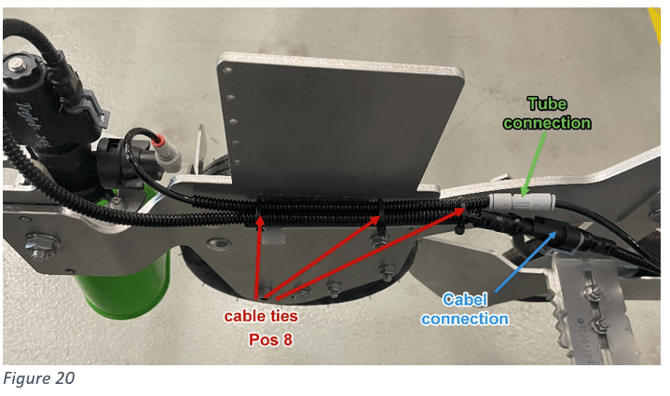

Abbildung 20 Verlängerungskabel und -schlauch, die mit dem vorhandenen Kabel und Schlauch verbunden werden.

Kabel und Schlauch werden mit Kabelbindern an der Halterung befestigt (Pos 8)





SCHRITT 6 - Kalibrierung

Abbildung 21 Einstellungen

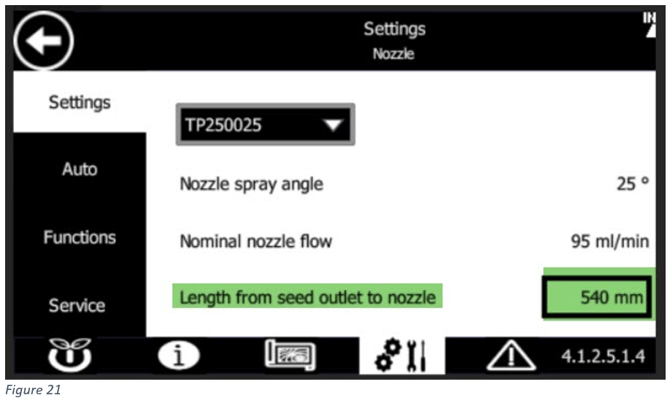

HMI "Länge vom Saatgutauslauf" auf 540 mm einstellen

Führe nach der Montage einen Kalibrierungstest durch, um die ordnungsgemäße Funktion sicherzustellen - siehe +SPRAY Benutzerhandbuch



Abbildung 22 Zurückschieben der Düse in die Seitenposition

Wenn du die Düse in die Seitenposition zurückschiebst.

Demontiere das Verlängerungskabel und das Verlängerungsrohr, um Verunreinigungen zu vermeiden.
