POWER BANK (3/3): elektrische Anschlüsse

Schemata für die ELEKTRISCHEN ANSCHLÜSSE des Powerbank-Add-ons, basierend auf den spezifischen Versionen des FD20

PDF-Version des Leitfadens



Nachdem du den strukturellen Teil der Powerbank zusammengebaut hast (Powerbank - Anleitung für den Zusammenbau), musst du sicherstellen, dass alle Drähte richtig angeschlossen sind.

Jede der drei FD20-Versionen erfordert eine bestimmte Verdrahtung, um sicherzustellen, dass das Add-on richtig installiert wird.

  • Das Modelljahr 2022 erfordert KEIN zusätzliches Teil
  • Modelljahr 2021 erfordert 1 Stück 2050002
  • Modelljahr 2020 erfordert 2 Stück 2050002, 1 Stück 2050004
  • Für das Modelljahr 2020, das mit Lithiumbatterien aufgerüstet wurde, werden 1 Stück 2050002 und 2 Stück 2050004 benötigt.

>> Please remember to ALWAYS turn off the main switch, when connecting or disconnecting batteries! <<



Unten haben wir die Anschlusspläne für jedes der drei Modelljahre beigefügt, und zwar BEVOR und NACH der Installation der Powerbank.

Bitte beachte die Schemata, da ein falscher Gebrauch dieser Anweisungen zu Schäden an deinem FD20 führen kann.




FD20 Modelljahr 2022 mit Lithium-Akkupacks

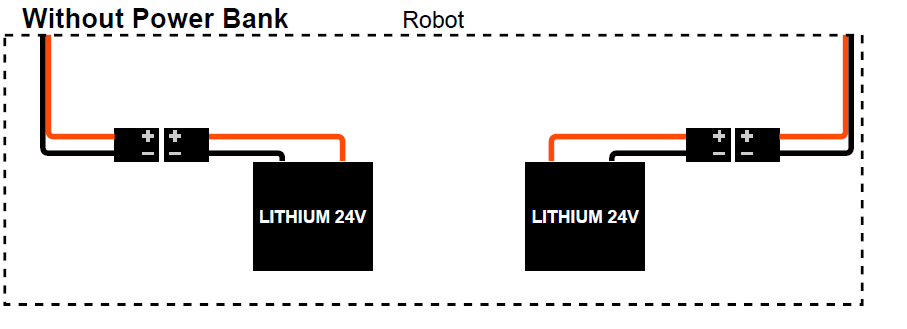

Hier ist das richtige Schema, BEVOR die Powerbank am Modelljahr 2022 montiert wird:

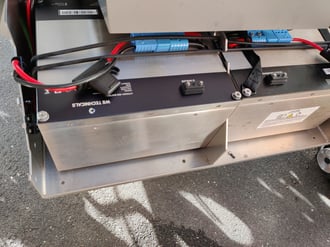

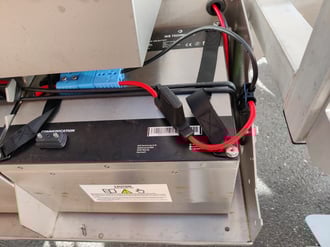

Lithium 2022 vor Detail rechts Lithium 2022 vor Detail rechts

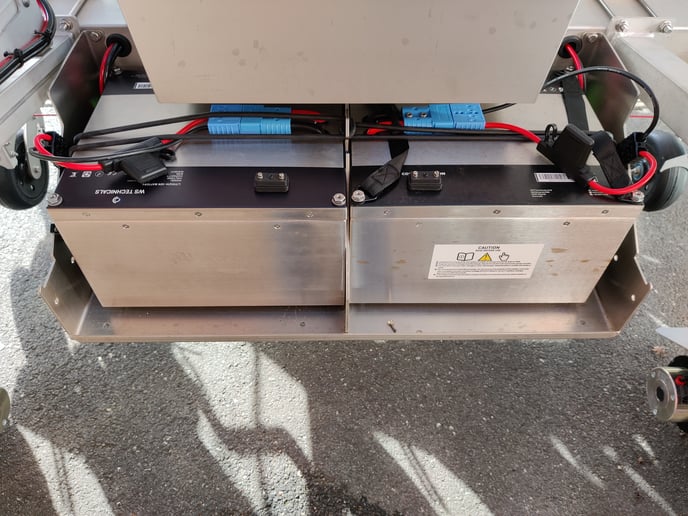

Lithium 2022 vor

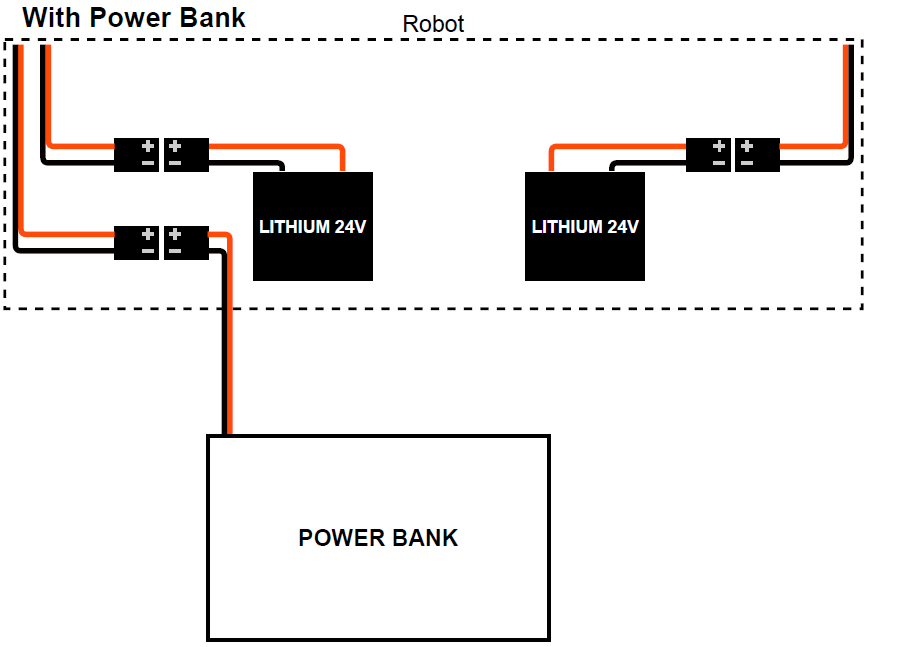

Hier ist das richtige Schema, NACHDEM die Powerbank am Modelljahr 2022 montiert wurde:

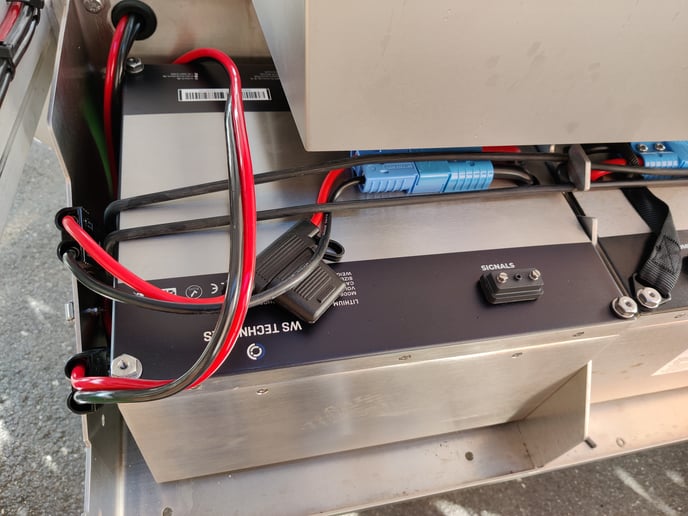

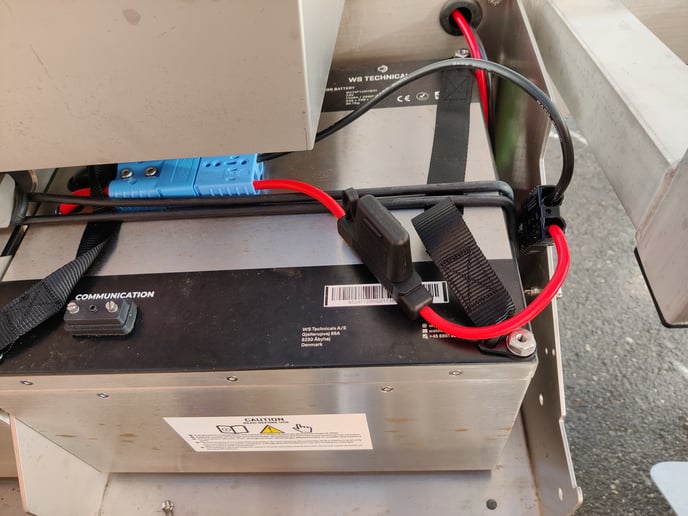

Lithium 2022 mit Powerbank Detail links  Lithium 2022 mit Powerbank Detail rechts
















FD20 Modelljahr 2021 mit Lithium-Akkupacks

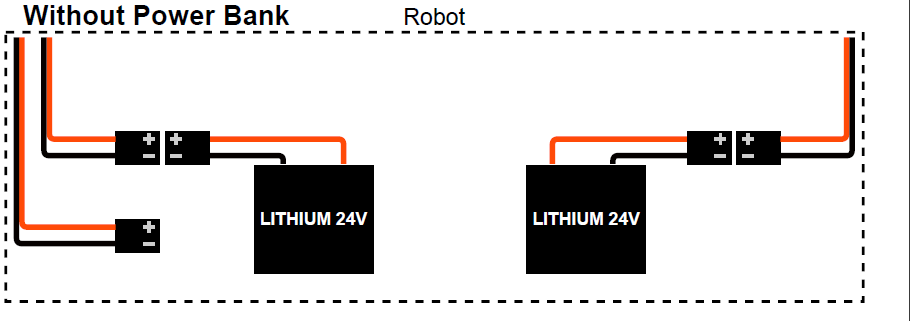

Hier ist das richtige Schema, BEVOR die Powerbank am Modelljahr 2021 montiert wird:

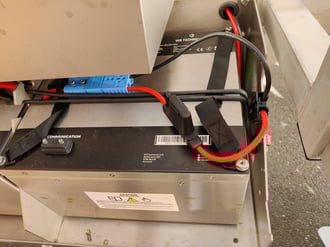

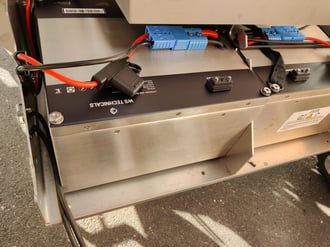

Lithium 2021 vor dem Detail links Lithium 2021 vor Detail rechts

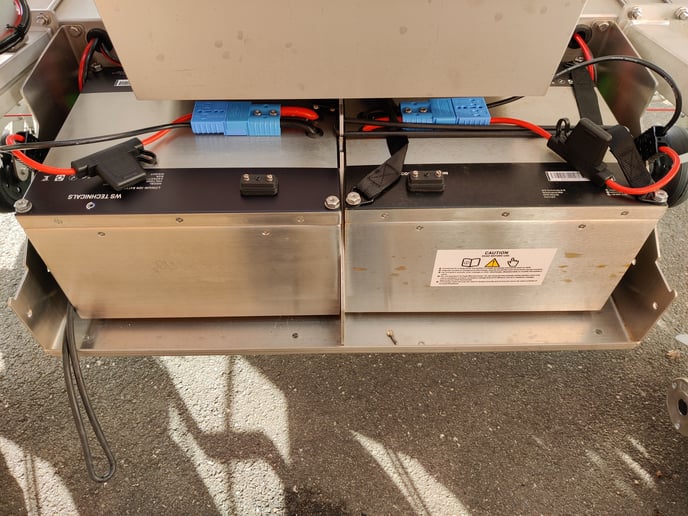

Lithium 2021 vor

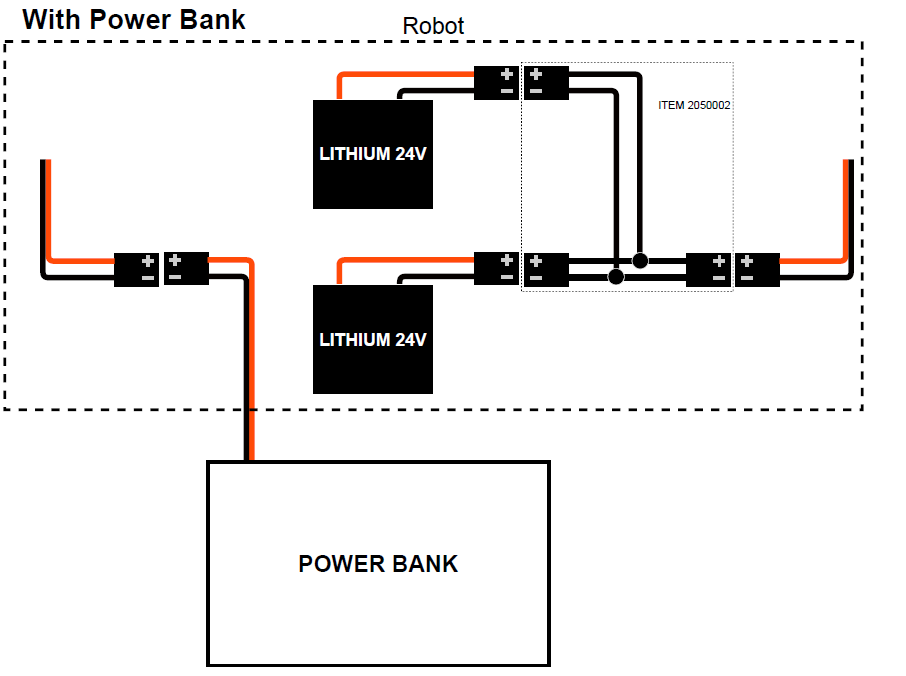

Hier ist das richtige Schema, NACHDEM die Powerbank am Modelljahr 2021 montiert wurde:

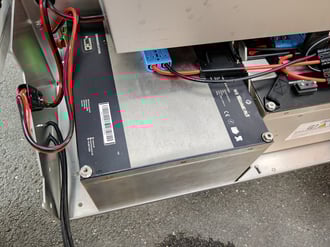

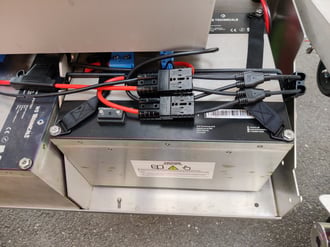

Lithium 2021 mit Powerbank Detail links Lithium 2021 mit Powerbank Detail rechts-1

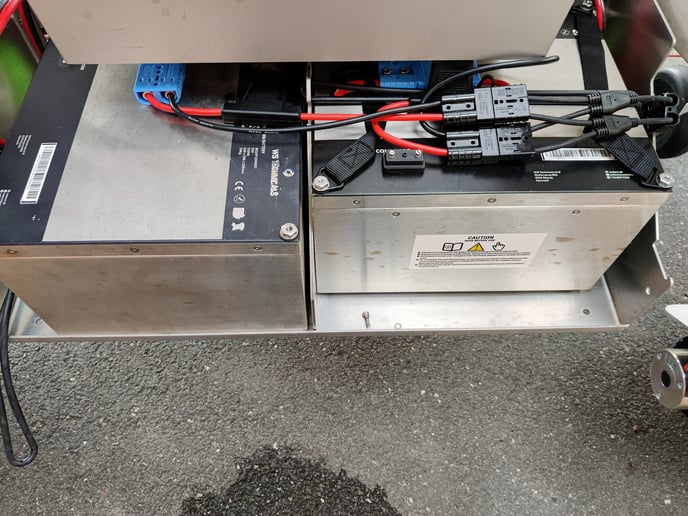

Lithium 2021 mit Powerbank-1












FD20 Modelljahr 2020 mit AGM-Batteriepacks

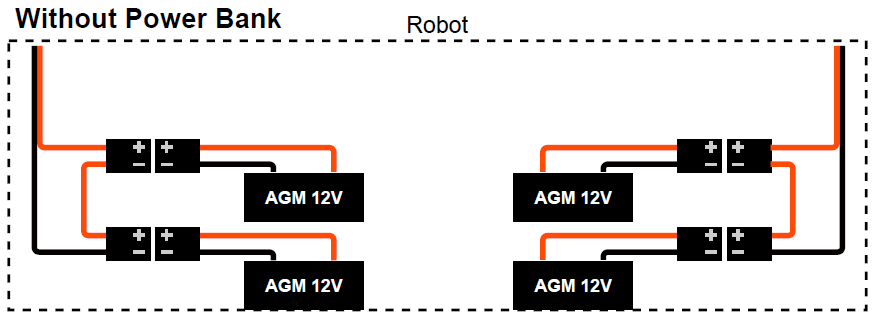

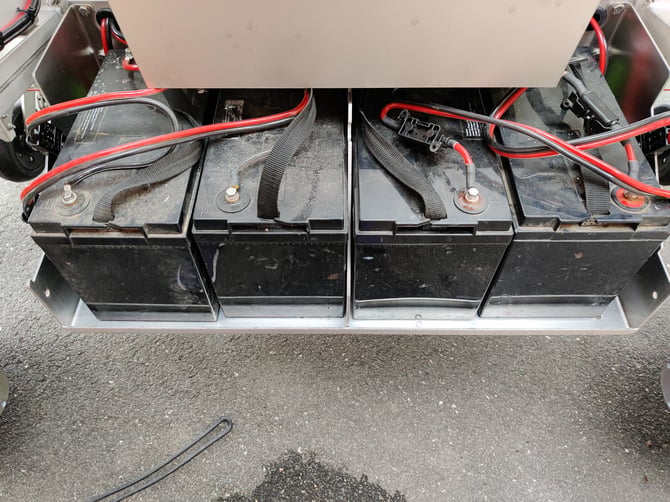

Hier ist das richtige Schema, BEVOR die Powerbank am Modelljahr 2020 montiert wird:

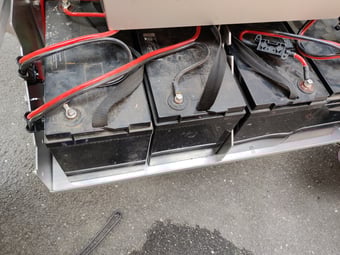

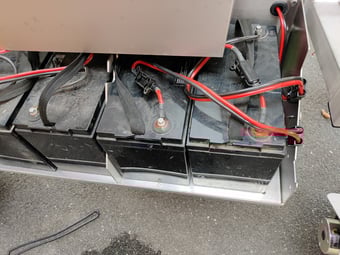

AGM vor dem Detail links-jpg AGM vor Detailrecht

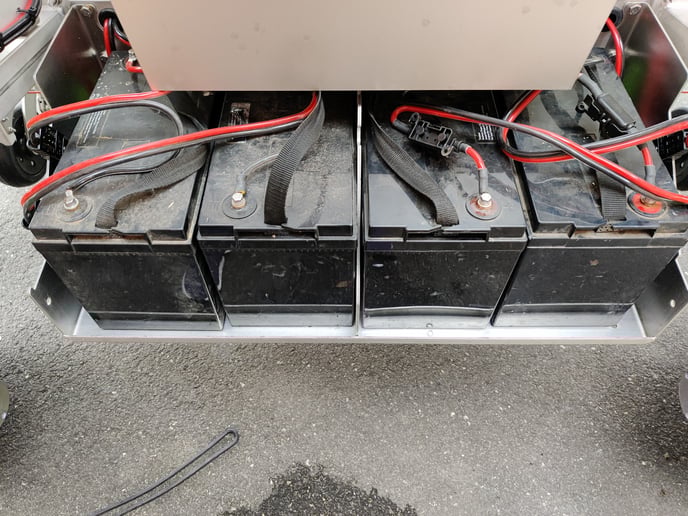

Jahreshauptversammlung vor

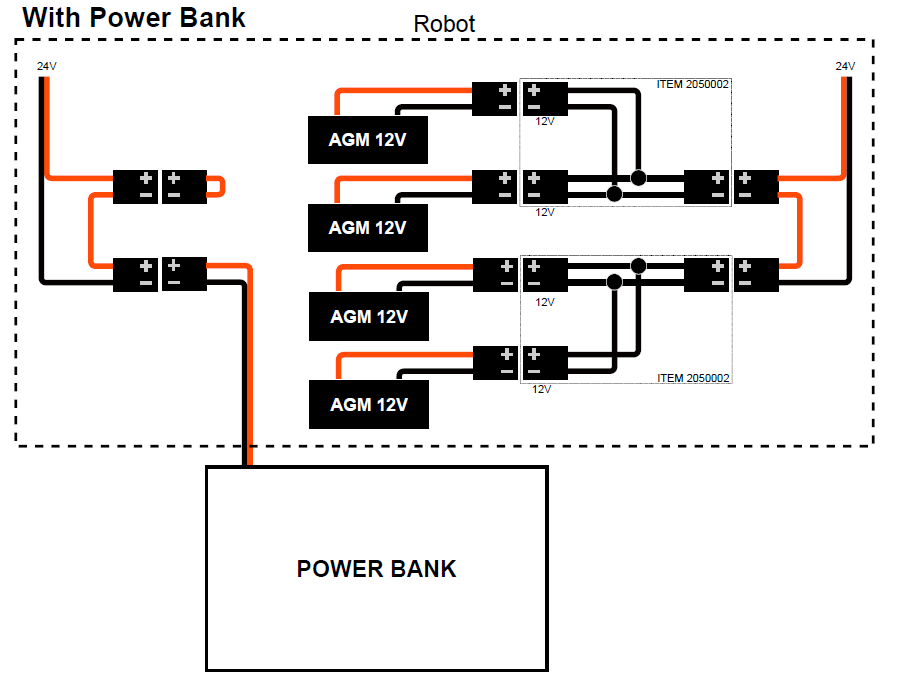

Hier ist das richtige Schema, NACHDEM die Powerbank am Modelljahr 2020 montiert wurde:

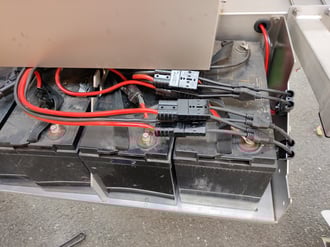

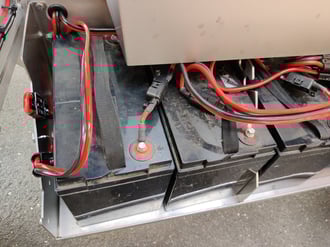

AGM mit Powerbank Detail links AGM mit Powerbank Detail rechts

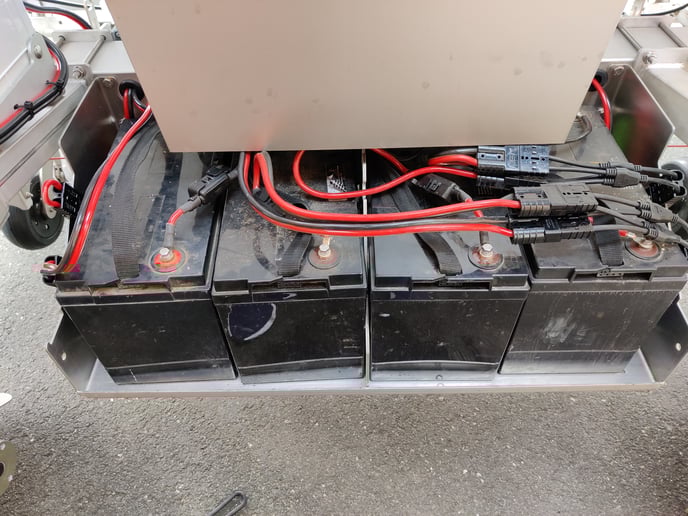

AGM mit Powerbank

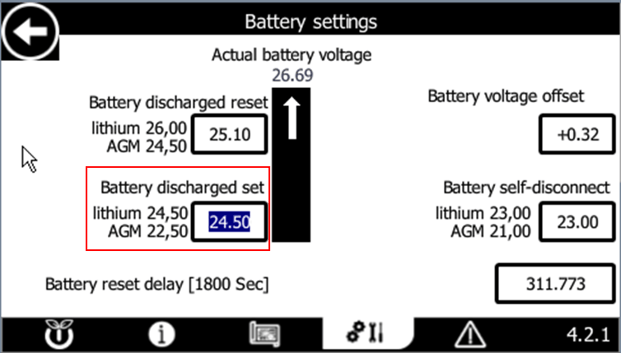

Wenn du die Batterie in einen AGM-Roboter einbaust, denke bitte daran, den Wert "BATTERY DISCHARGED SET" auf 24,5 V zu ändern.
