Saatgutventil-Ersatzkit: Einbauanleitung

Einleitung - Verfahren

In diesem Artikel werden die Schritte beschrieben, die der Benutzer ausführen muss, um das gewünschte Element zu ersetzen:
VOR DEM START

Empfohlene Werkzeuge:
8-mm-Schlüssel
-Kreuzschlitzschraubendreher

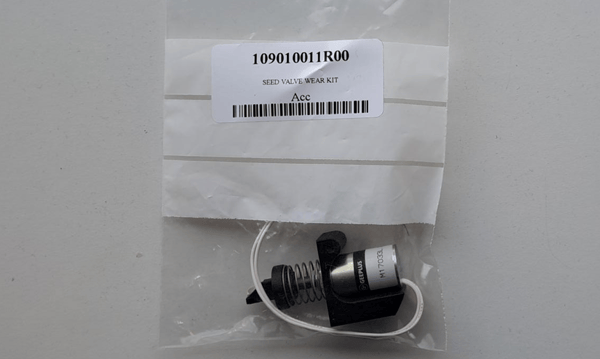

-Saatgutventil reEinbausatz (Teil Nr. 109010011R00)





PROZEDUR


SCHRITT 1

Anheben der Anhängevorrichtung und Abnehmen des Saatgutbehälters durch Lösen der seitlichen Klammern, um den Arbeitsbereich besser erreichen zu können



SCHRITT 2

Drücken Sie die Stopptaste des Roboters, um sicher zu arbeiten.

WARNUNG ⚠️

Wird der Sicherheitstaster nicht betätigt, kann es zum Kontakt mit stromführenden Teilen kommen.



SCHRITT 3

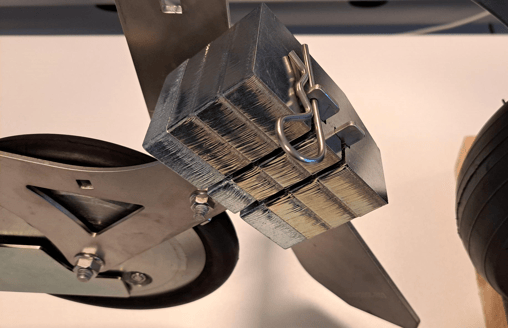

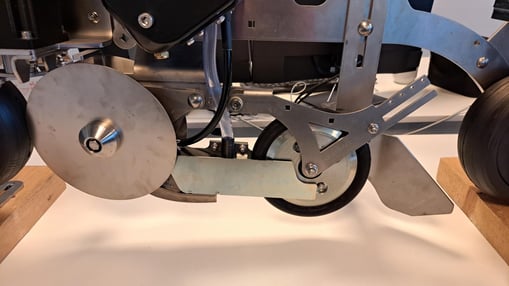

Wenn das Särad mit Gewichten ausgestattet ist, entfernen Sie diese

MicrosoftTeams-image (7)-1
MicrosoftTeams-image (15)

SCHRITT 4
Entfernen Sie den halbtransparenten Schlauch

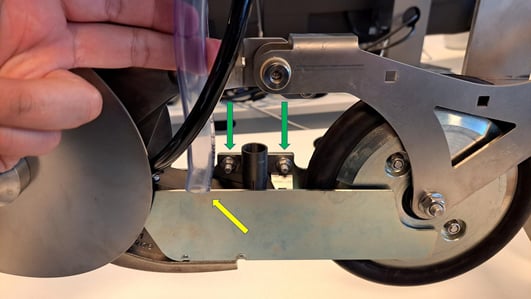

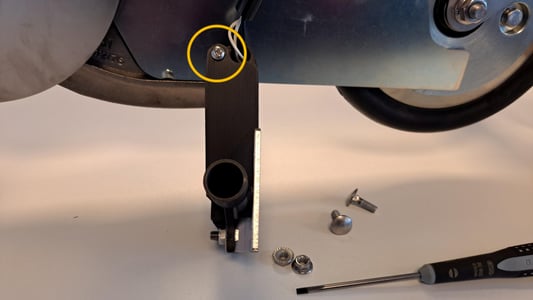

vom Ventilsockel (gelber Pfeil), dann mit einem 8-mm-Schlüssel, die beiden Schrauben abschrauben, mit denen die Saatgutventilbaugruppe befestigt ist (grüne Pfeile)

Abbildung 4-2

SCHRITT 5
Heben Sie das hintere Druckrad vom Anhänger und nehmen Sie es vorsichtig ab. die Saatgutventilbaugruppe ausbauen von der Säscharkonsole aus.

Achten Sie auf die Kabel, die noch an der Saatventilbaugruppe befestigt sind!




SCHRITT 6

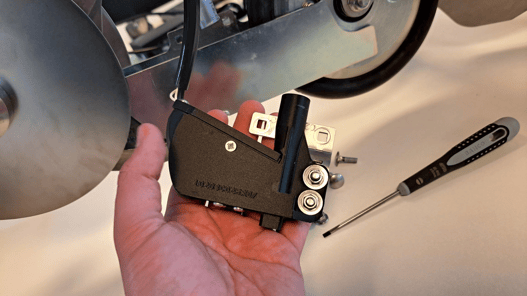

Entfernen Sie diese Schrauben von der Saatventilbaugruppe (siehe Bilder):

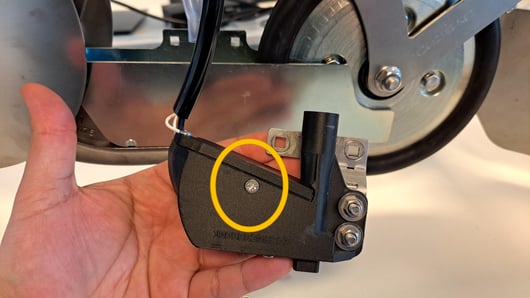

  • Eine auf der Oberseite
  • Zwei auf der Seite

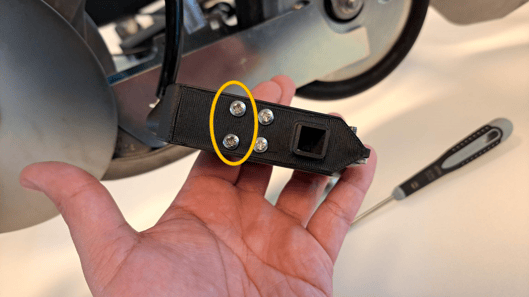

  • Zwei auf der Unterseite

Heben Sie dann die Abdeckung ab.



SCHRITT 7
Entfernen Sie vorsichtig den alten Saatventilsatz, der Folgendes enthält:

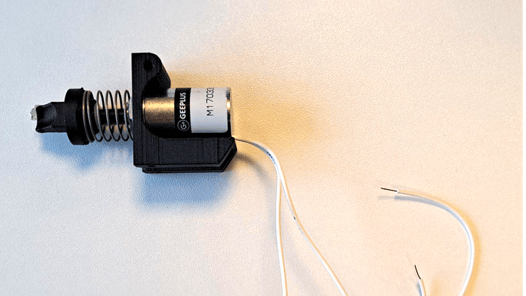

  • Magnetspule und Halterung - mit dem Schraubendreher die Ventilfeder lösen und die Magnetspule von den Stromkabeln abtrennen
  • Spaten für Saatgutventil




SCHRITT 8
Sorgfältig den neuen Bausatz einsetzenwie in der Verpackung angegeben, in der Saatgutventilbaugruppe durch diagonal von oben einschieben.

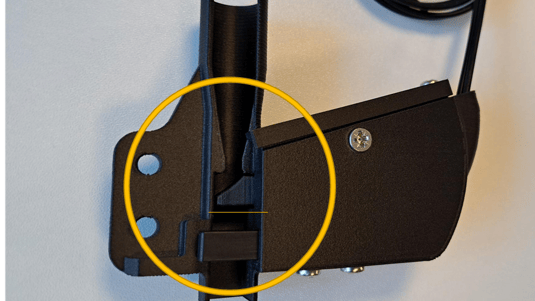

Stellen Sie sicher, dass die der Spaten ist mit dem flachen Teil nach unten gerichtet (siehe Bild)



SCHRITT 9
Schließen Sie die Drähte der Magnetspule wieder an die Stromversorgung an.

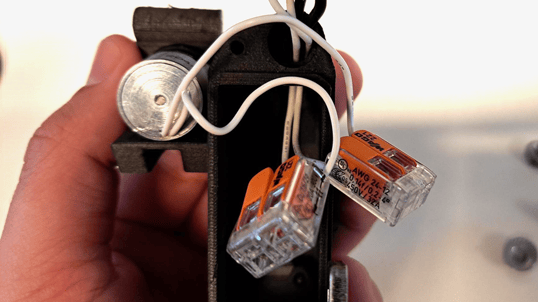

Schließen Sie die Drähte des neuen Magneten in der folgenden Konfiguration an die Hauptstromquelle des aktiven Anhängers an.





SCHRITT 9
Setzen Sie die Mammuts wieder in die Saatgutventilbaugruppe ein. und das gesamte Teil wieder zusammenbauenStellen Sie sicher, dass Sie die richtigen Schrauben verwenden und die Abdeckung in der richtigen Position anbringen.


SCHRITT 10
Bauen Sie die Säventileinheit wieder in den aktiven Anhänger ein und vergewissern Sie sich, dass alle Komponenten in ihre ursprüngliche Position zurückgekehrt sind.
