SiteManager: Fehlersuche, Datenanforderungen für die SIM-Karte und Austauschverfahren

Einführung - Hauptkomponenten - Fehlerbehebung - SIM-Karte eines Drittanbieters und Datenanforderungen - Austausch der SIM-Karte

SiteManager ist das Gerät, mit dem sowohl der Roboter als auch die Basisstation mit dem Internet verbunden werden können.

Die Internetverbindung wird auf zwei verschiedene Arten ermöglicht:

  • SIM-Karte: sowohl für den Roboter als auch für die Basisstation
  • LAN-Kabel: nur für Basisstationen

Alle SiteManager von FarmDroid verfügen über eine MultiSIM-Karte, mit der du dich mit einer Vielzahl von mobilen Internetanbietern auf der ganzen Welt verbinden kannst.




HAUPTKOMPONENTEN

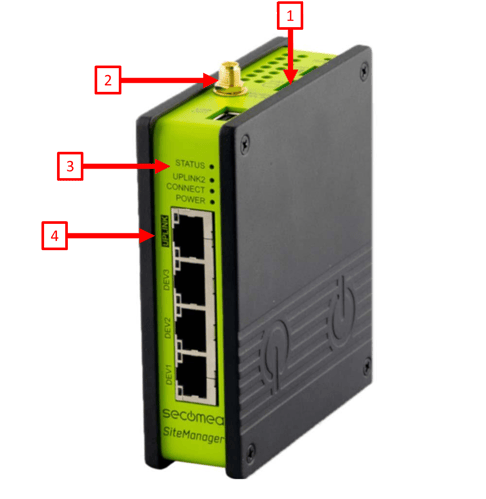

Das sind die wichtigsten Komponenten des SiteManagers, die derzeit auf dem FD20 installiert sind:

  1. SIM-Kartensteckplatz
  2. Halterung für GSM-Antenne
  3. Vier LEDs, die den aktuellen Status des SiteManagers anzeigen
  4. Vier Ethernet-Buchsen




FEHLERSUCHE

Zur Fehlersuche im SiteManager musst du dir die vier LEDs genauer ansehen, die von oben nach unten benannt sind:

  • STATUS
  • UPLINK2
  • CONNECT
  • POWER

Staat STATUS CONNECT
Booten Dauerhaftes ROTES Blinken -
GateManager Verbindet oder trennt die Verbindung 2 ROT blinken -

-Fernverwaltung ist über INPUT1 oder SiteManager GUI deaktiviert

-SiteManager im SMS-Wakeup-Modus

- Lange Pause + 2 GRÜNE Blinkzeichen
GateManager Verbunden Auf GRÜN -

-UPLINK physisch getrennt ist, oder

-GateManager-Konfiguration im SiteManager fehlt, oder

-keine Route zum GateManager-Host, da seine Adresse als DNS-Name konfiguriert ist und ein DNS-Server nicht konfiguriert oder nicht erreichbar/funktionierend ist

Auf ROT -
LinkManager Verbunden - Auf GRÜN
Staat UPLINK2 (SIM-Karte)
Keine SIM-Karte erkannt AUS
Falscher oder fehlender SIM-Pin-Code 3 GRÜN blinken
SIM-PIN-Code OK, aber keine Verbindung 2 GRÜN blinken
GPRS verbunden (langsame Verbindung) an GRÜN + 1 GRÜN blinken
3G-Verbindung (schnelle Verbindung) Auf GRÜN
SiteManager im SMS-Wakeup-Modus Lange Pause + 2 GRÜNE Blinkzeichen















ANMERKUNG 😉👇

Wenn ein Droide oder eine Basisstation zum ersten Mal nach der Lieferung eingeschaltet wird, dauert es etwas länger, bis eine Internetverbindung hergestellt ist.

Das liegt daran, dass wir alle Geräte vor dem Versand testen und im Fall des SiteManagers die letzte Internetverbindung, mit der er vor dem Versand verbunden war, eine dänische GSM-Verbindung ist. Aus diesem Grund versucht der SiteManager zunächst, sich mit diesem Signal zu verbinden, bevor er zu einem lokalen Anbieter wechselt.




ANFORDERUNGEN AN SIM-KARTEN UND DATEN VON DRITTANBIETERN

Wenn du dich entscheidest, eine Daten-SIM-Karte von einem lokalen Anbieter zu kaufen, hat FarmDroid ein paar Empfehlungen für dich:

  1. Wähle eine SIM-Karte von einem der wichtigsten lokalen Anbieter
  2. Stelle sicher, dass das Signal von diesem speziellen Anbieter die Bereiche abdeckt, in denen der Roboter arbeiten soll.
  3. Wähle einen Datenplan aus, der deinen Bedürfnissen entspricht. Hier unten findest du eine Tabelle mit einer Schätzung der Daten, die der Roboter und die Basisstation benötigen
  4. Entferne den PIN-Code von der SIM-Karte, bevor du sie in den SiteManager einlegst, sonst kann er keine Verbindung zum Internet herstellen


In der folgenden Tabelle findest du eine Schätzung der Datennutzung pro Monat. FarmDroid kann nicht für eine zusätzliche oder unerwartete Datennutzung verantwortlich gemacht werden:

Tätigkeit Roboter Basisstation
Normaler Betrieb Download ~5GB pro Monat ~0,5 GB pro Monat
Normaler Betrieb Upload ~0,5 GB pro Monat ~5GB pro Monat
Verwendung von Remote-HMI und Kamera-Upload ~10 GB für 15,5-22 Stunden Nutzung K.A.



HINWEIS 🙂👇

In einigen ländlichen Gebieten kann die Internetverbindung schlecht sein.

Wenn das Signal sehr schlecht ist, empfehlen wir dir, die Antenne mit erweiterter Reichweite [UPG07V2.0-2.3] zu verwenden, um die Internetverbindung deines Roboters oder deiner Basisstation zu verbessern.




SIM-KARTE ERSETZEN

Der SIM-Kartensteckplatz befindet sich im oberen Teil des SiteManagers, in der Nähe der GSM-Antennenhalterung.

So tauschst du die SIM-Karte aus:

  1. Unterbreche die Stromversorgung des Roboters oder der Basisstation
  2. Wenn sich eine SIM-Karte im Steckplatz befindet und du sie entfernen möchtest, drücke sie mit einem kleinen flachen Schraubenzieher nach unten. Sobald du ein Klickgeräusch hörst, ist die SIM-Karte freigegeben und kann aus dem Steckplatz entfernt werden
  3. Setze die neue SIM-Karte in den Steckplatz ein. Die abgeschnittene Ecke der SIM-Karte sollte nach unten zeigen und sich in der Ecke befinden, die der GSM-Antenne am nächsten ist, wie in der folgenden Abbildung gezeigt
  4. Drücke die neue SIM-Karte mit Hilfe eines kleinen flachen Schraubendrehers vorsichtig in den Steckplatz, bis du ein Klickgeräusch hörst
  5. Stelle die Stromversorgung des Roboters oder der Basisstation wieder her
  6. Sieh dir die vier LEDs genauer an, um festzustellen, ob der SiteManager mit dem Internet verbunden ist

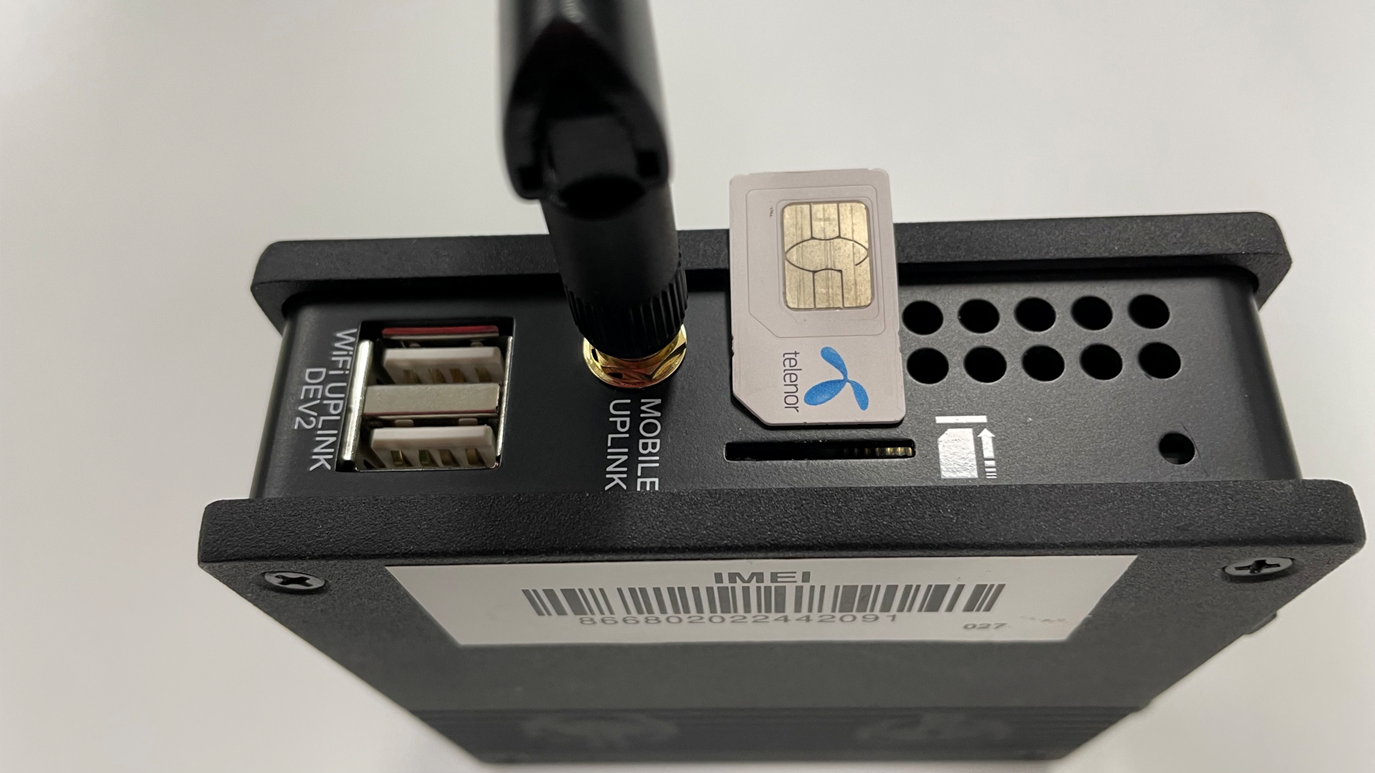

Korrekte Platzierung der SIM-Karte
