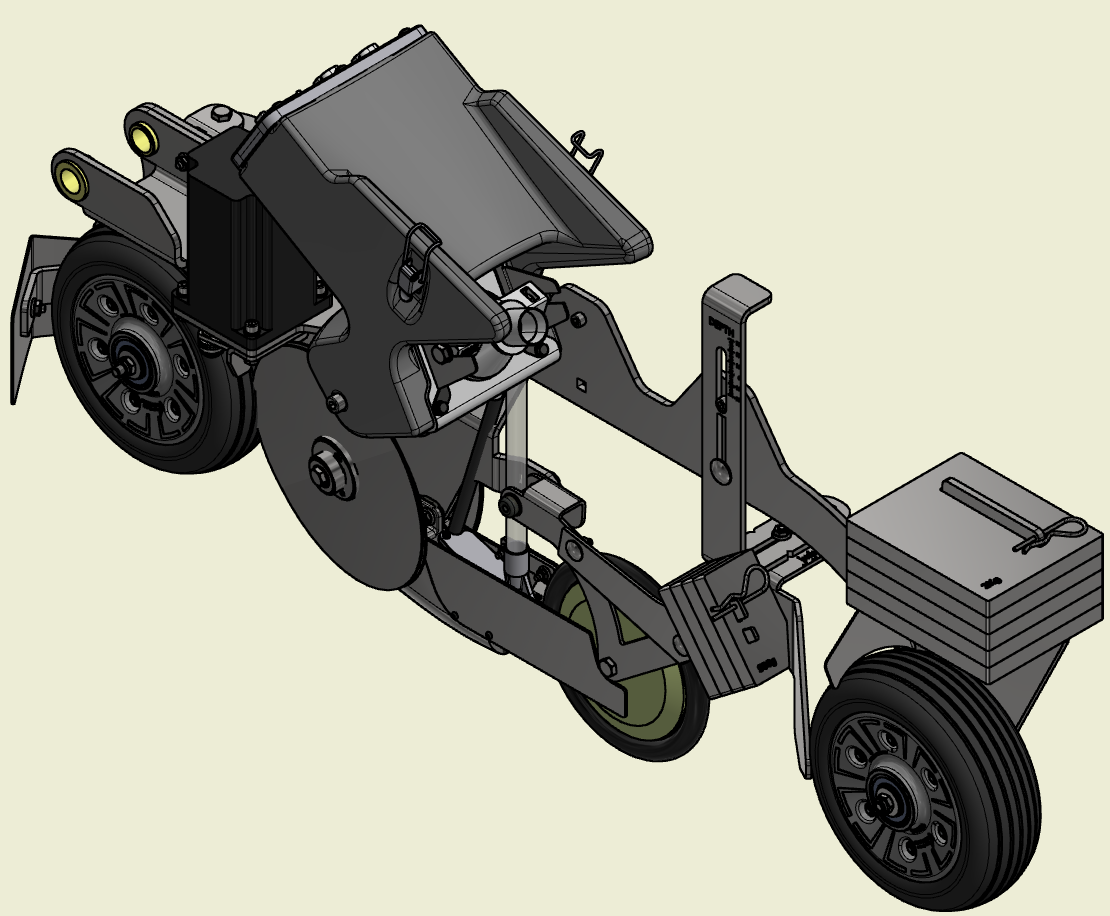

ZUSÄTZLICHES GEWICHTSKIT: Anhänger und Saatgutdruckrad

Hinterradaufsatz - Saatdruckradaufsatz

ANMERKUNG 😉👍

Es wird empfohlen, die Gewichtsplatten zu entfernen, wenn der Roboter in der Unkrautbekämpfungsposition ist oder transportiert wird.

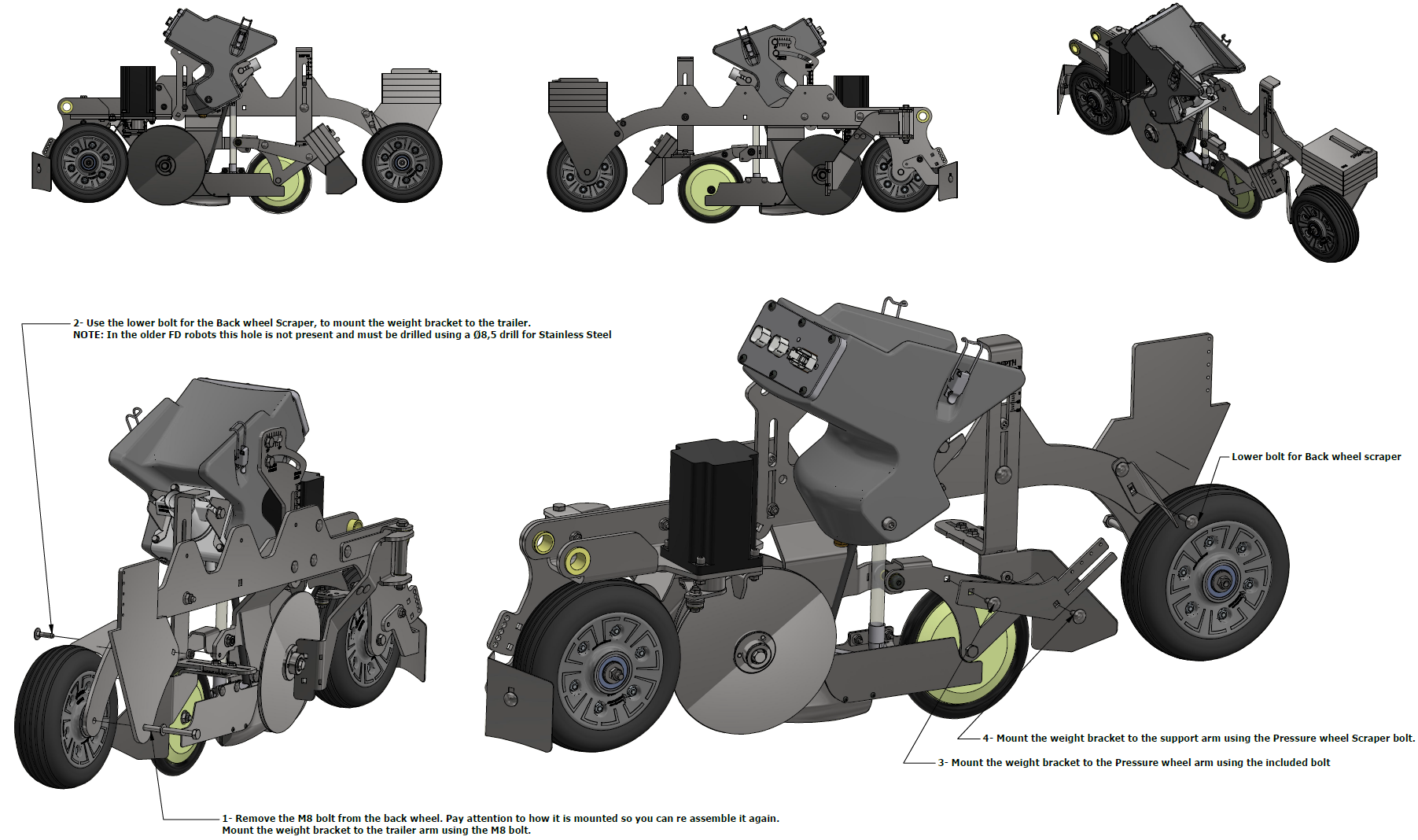

Gewicht Addon Kit Montageanleitung




Montage des Zusatzgewichts am Hinterrad

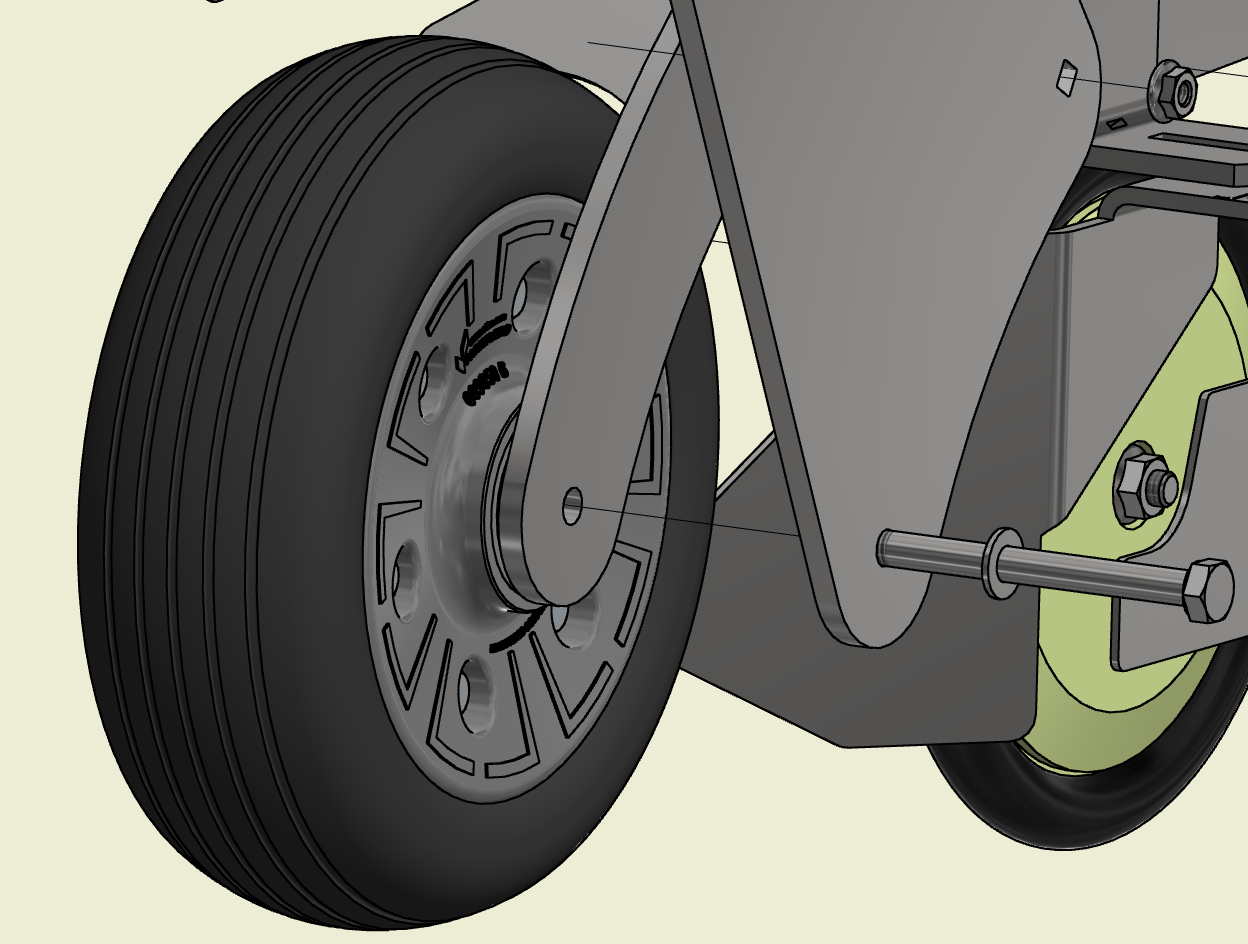

SCHRITT 1:

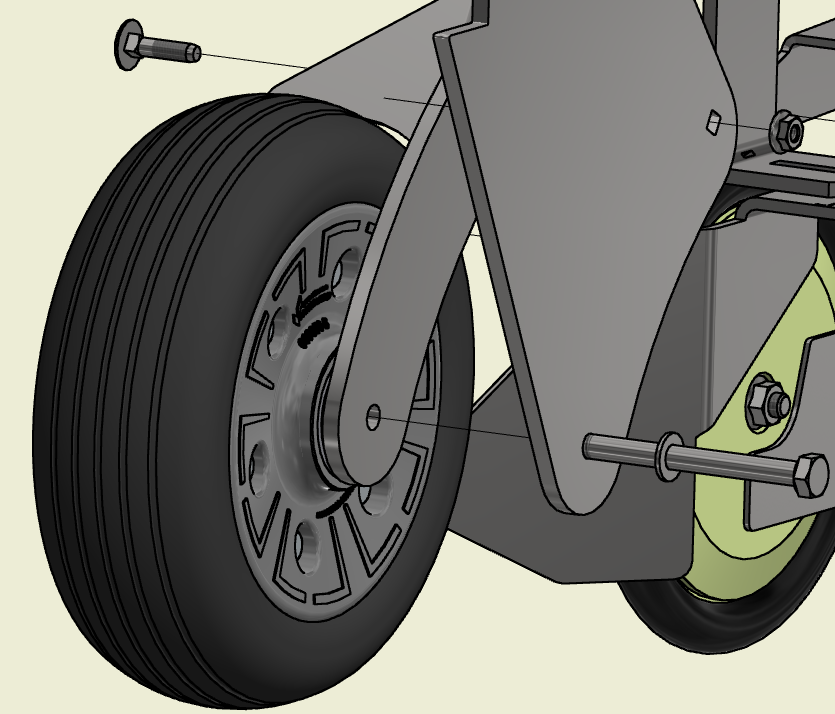

Entferne die M8-Schraube aus dem Hinterrad.

Achte darauf, wie er montiert ist, damit du ihn wieder zusammenbauen kannst.

Befestige die Gewichtshalterung mit der M8-Schraube am Anhängerarm.

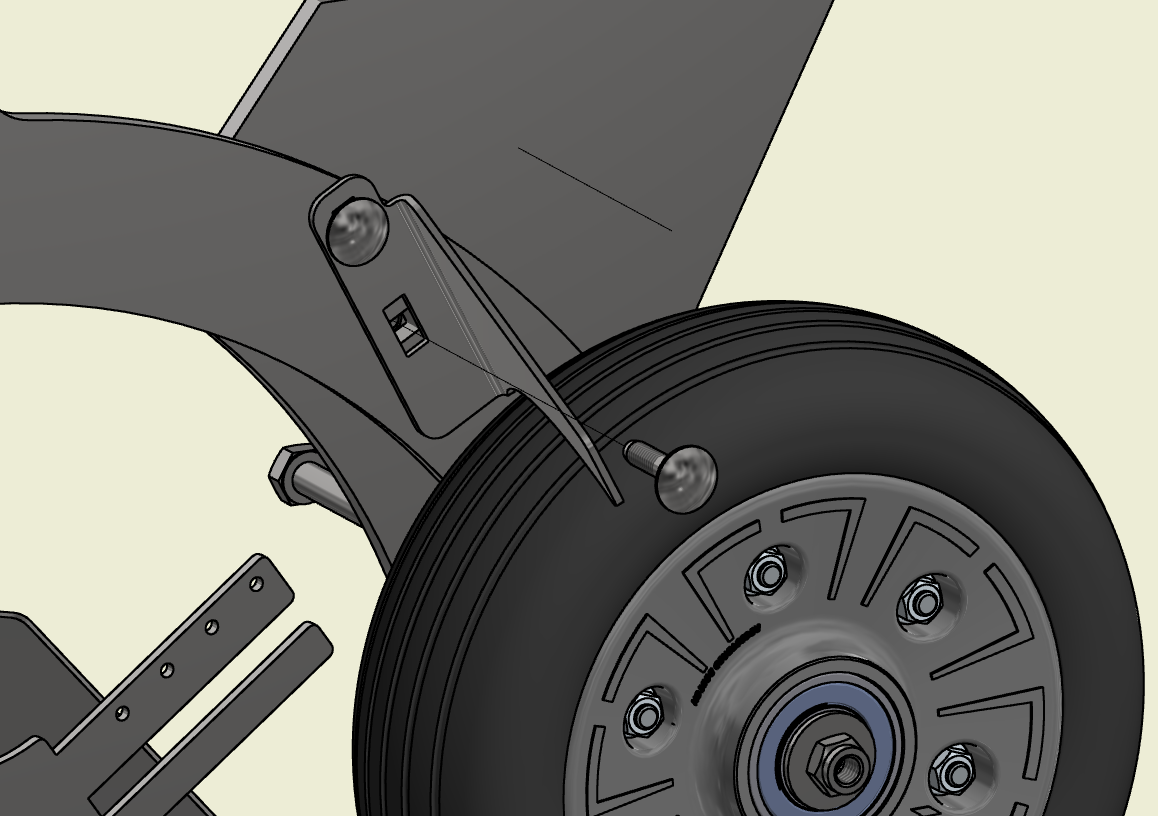

SCHRITT 2:
Verwende die untere Schraube für den Hinterradabstreifer, um die Gewichtshalterung am Anhänger zu befestigen.

HINWEIS: Bei den älteren FD-Robotern ist dieses Loch nicht vorhanden und muss mit einem Ø8,5 mm Bohrer für Edelstahl gebohrt werden.




Montage des Zusatzgewichts für das Särad

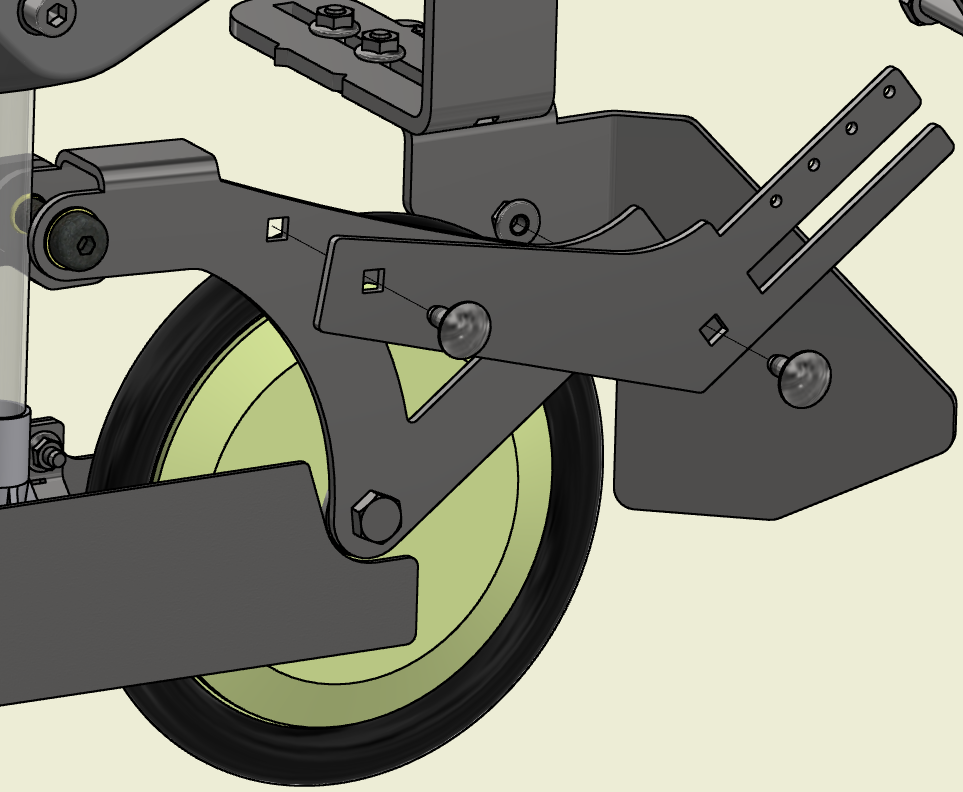

SCHRITT 3:
Befestige die Gewichtshalterung mit der mitgelieferten Schraube am Druckradarm.


SCHRITT 4:
Befestige die Gewichtshalterung mit der Schraube des Druckradabstreifers am Tragarm.

Denke daran, die Hantelscheiben auf die richtige Seite auszurichten und die Hantelscheiben mit dem R-Clip zu sichern.
