104010006R00 Kit de pulvérisation pendant le semis : instructions de montage

Kit de mise à niveau : Kit de pulvérisation lors de l'ensemencement

⚠️ Veuillez noter que le kit de pulvérisation et d'ensemencement est :

  • compatible/recommandé uniquement pour une distance de 450 mm et 500 mm entre les rangées. Les autres distances peuvent provoquer des interférences avec les roues arrière !
  • autorisé uniquement pour la position de semis, car il pourrait y avoir une interférence avec les roues arrière en position de semis.



Il est possible d'installer le kit de pulvérisation tout en semant sur n'importe quel robot FD20 existant, qui a + de pulvérisation.

Les outils dont vous avez besoin pour accomplir cette tâche sont les suivants :

  • 2x clé de 13 mm ou clé à douille
  • Clé de 10 mm ou clé à douille
  • Découpeur latéral

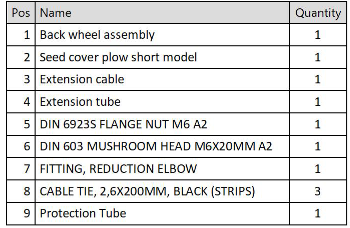

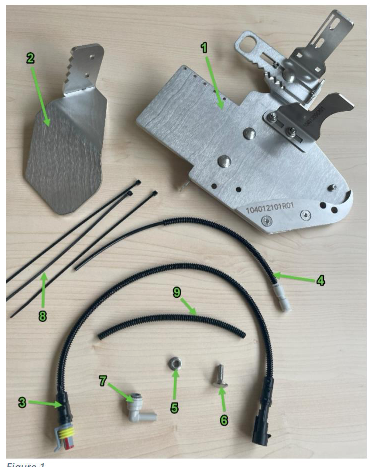

Contenu du kit




PROCÉDURE DE RÉAMÉNAGEMENT

ATTENTION 👇

Tout au long de la procédure, veuillez manipuler les tubes +SPRAY avec précaution car ils peuvent contenir des résidus de produits chimiques !



ÉTAPE 1 - Démontage de la roue arrière et de la console/du grattoir

Deux types de roues arrière.

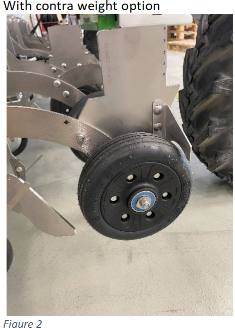

Figure 2 Avec support de poids supplémentaire : Figure 2 Seulement 1x boulon M6+ Ecrou

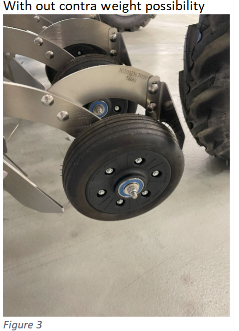

Figure 3 Sans support de poids supplémentaire : Figure 3 2x boulon M6+ Ecrou

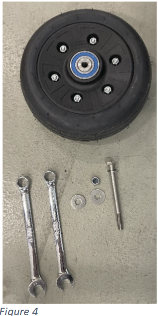

Figure 4 Conservez la roue, le boulon, l'écrou et la rondelle. Ils devront être remontés ultérieurement



















ÉTAPE 2 - Montage du nouveau support de roue arrière pour la pulvérisation

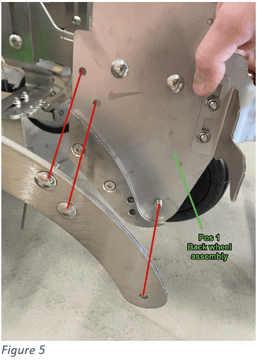

Figure 5 2 x boulons M6x20 + écrous au dos (non visibles)

Si la roue arrière précédente est montée, avec un support de poids supplémentaire, utilisez le boulon et l'écrou supplémentaires fournis avec le kit"Pulvériser en semant" !

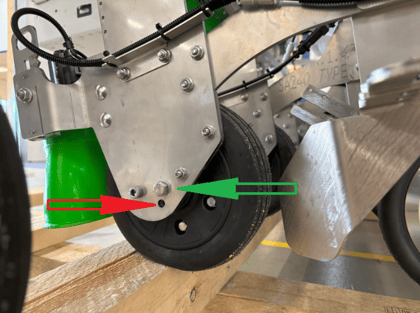

Figure 6 Trou supérieur (marqué d'une flèche verte) pour le montage de la roue arrière après le montage du nouveau support. Attention ! Il y a deux trous pour le montage de la roue ! Le trou supérieur est le trou standard, le trou inférieur (flèche rouge) est utilisé lorsque l'ensemencement superficiel ne peut pas être réalisé avec les réglages normaux !





ÉTAPE 3 - Remplacer la "charrue de couverture des semences"

La charrue de couverture des semences doit être remplacée par un modèle plus court. Le modèle standard, long, heurte la roue.

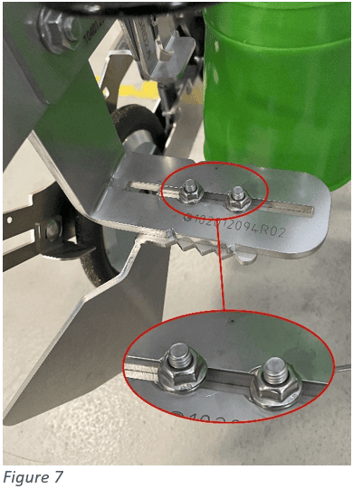

Figure 7 Desserrer les écrous et remplacer la charrue par un nouveau modèle court (fourni avec le kit de pulvérisation pendant le semis) Réutiliser les boulons et les écrous

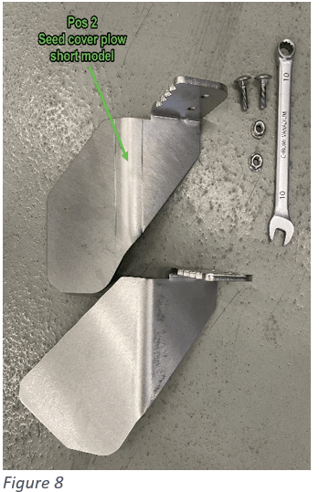

Figure 8 Passage au modèle court (fourni avec le kit de pulvérisation pendant le semis) Boulons + écrous à réutiliser





ÉTAPE 4 - Déplacement de la buse

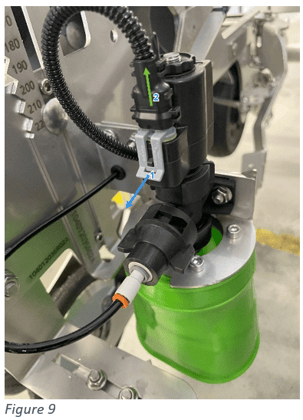

Figure 9 Démontage du câble.

Retirer le clip gris de la fiche et tirer la fiche vers le haut et l'extérieur, elle peut se bloquer.

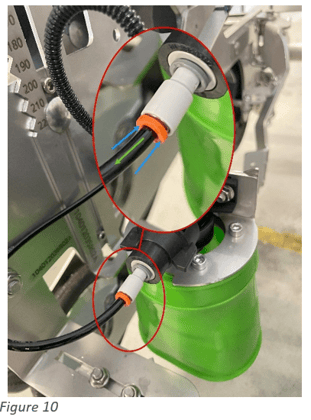

Figure 10 Démontage du tube.

ATTENTION 👇

Le tube peut contenir des résidus de produits chimiques.

Appuyer sur l'anneau orange et retirer le tube

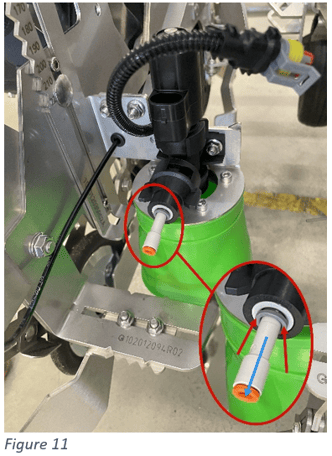

Figure 11 Démontage du raccord de tube.

Appuyer sur la bague grise de la buse et retirer le raccord de réduction.

Conserver le raccord de réduction pour pouvoir le réutiliser ultérieurement

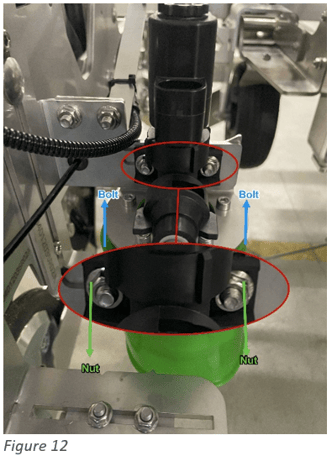

Figure 12 Démontage de la buse.

Desserrer les 2 écrous M6 des boulons

Retirer les boulons, la buse et l'écran de pulvérisation !Les boulons et les écrous de la buse et de l'écran de pulvérisation doivent être remontés !





ÉTAPE 5 - Remontage de la buse sur le nouveau support

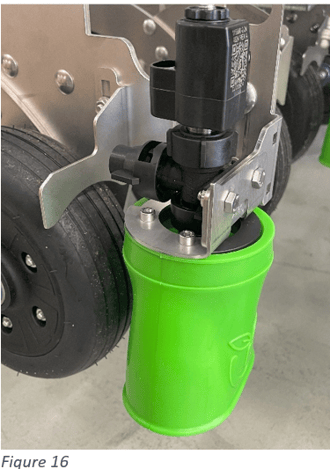

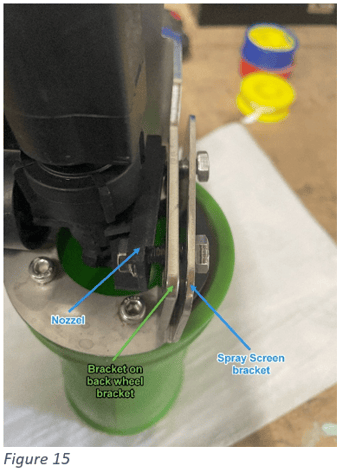

Figure 1 Jeu de buses.

Buse et écran de pulvérisation dans le bon sens

Figure 16 Jeu de buses.

Jeu de buses Remonter correctement

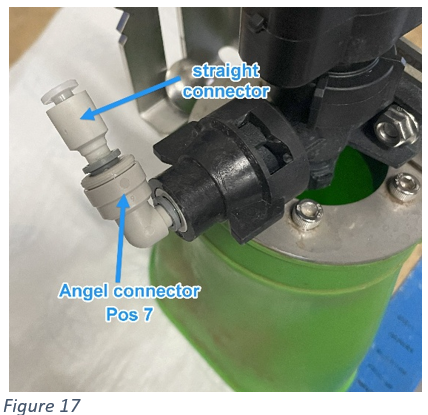

Figure 17 Raccord de tube

Monter le connecteur du tube d'angle (Pos 7) sur la buse

Ajouter le connecteur de tube droit au connecteur d'angle

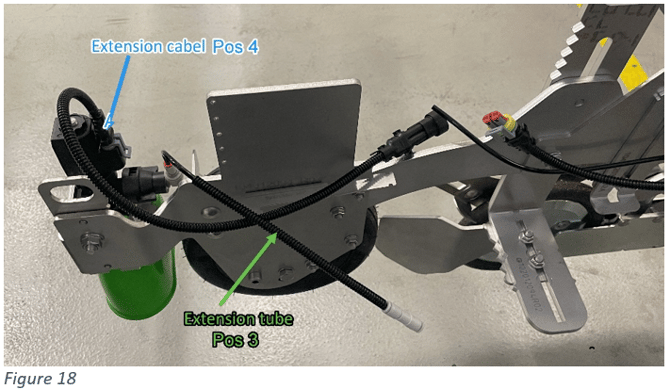

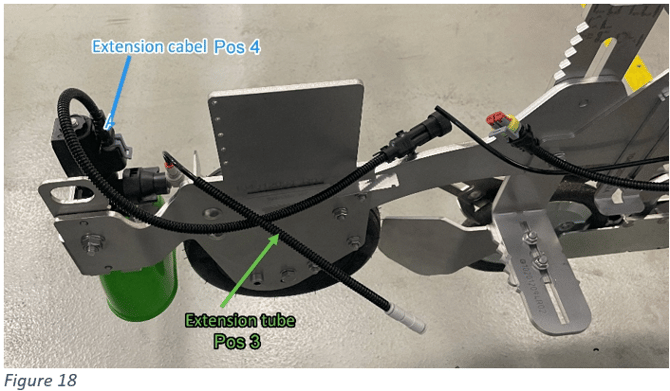

Figure 18 Câble d'extension et tube à insérer dans la buse

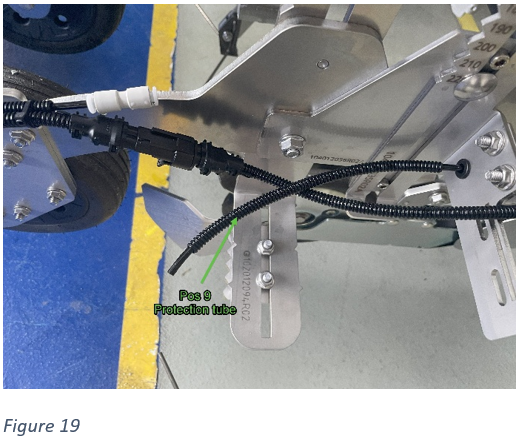

Figure 19 Tube de protection (Pos 9) sur le tube presseur du système +Spray

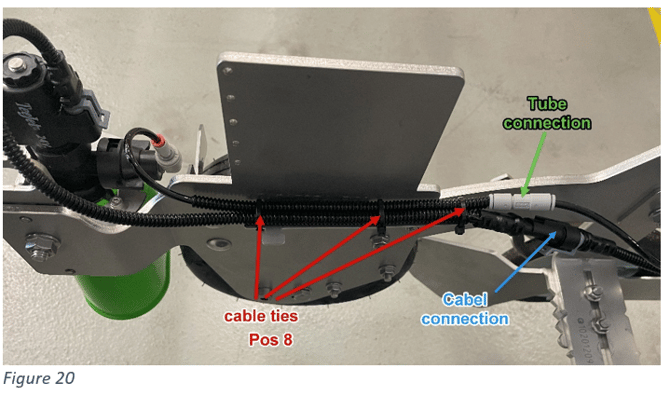

Figure 20 Câble et tube d'extension à raccorder au câble et au tube existants.

Le câble et le tube doivent être fixés au support à l'aide de colliers de serrage (Pos 8).





ÉTAPE 6 - Étalonnage

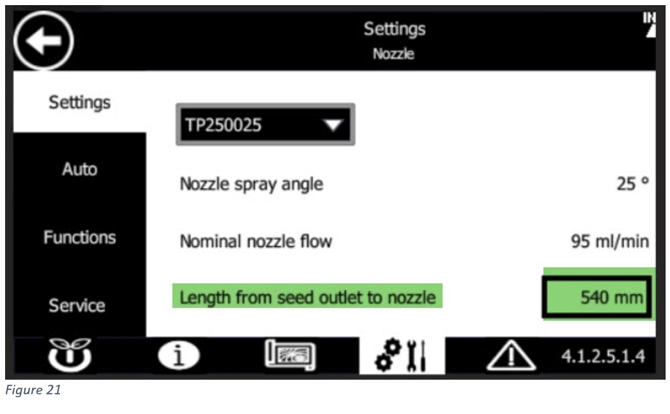

Figure 21 Paramètres

Régler la HMI "Longueur à partir de la sortie de la semence" sur 540mm

Effectuer un test d'étalonnage après le montage pour s'assurer du bon fonctionnement - Voir le manuel de l'utilisateur de +SPRAY



Figure 22 recul de la buse en position latérale

Si vous reculez la buse en position latérale.

Démonter le câble et le tube d'extension pour éviter toute contamination.
