Remontage d'un FD20 expédié dans un conteneur

Outils nécessaires - Pièces à assembler - Guide pas à pas

Outils nécessaires

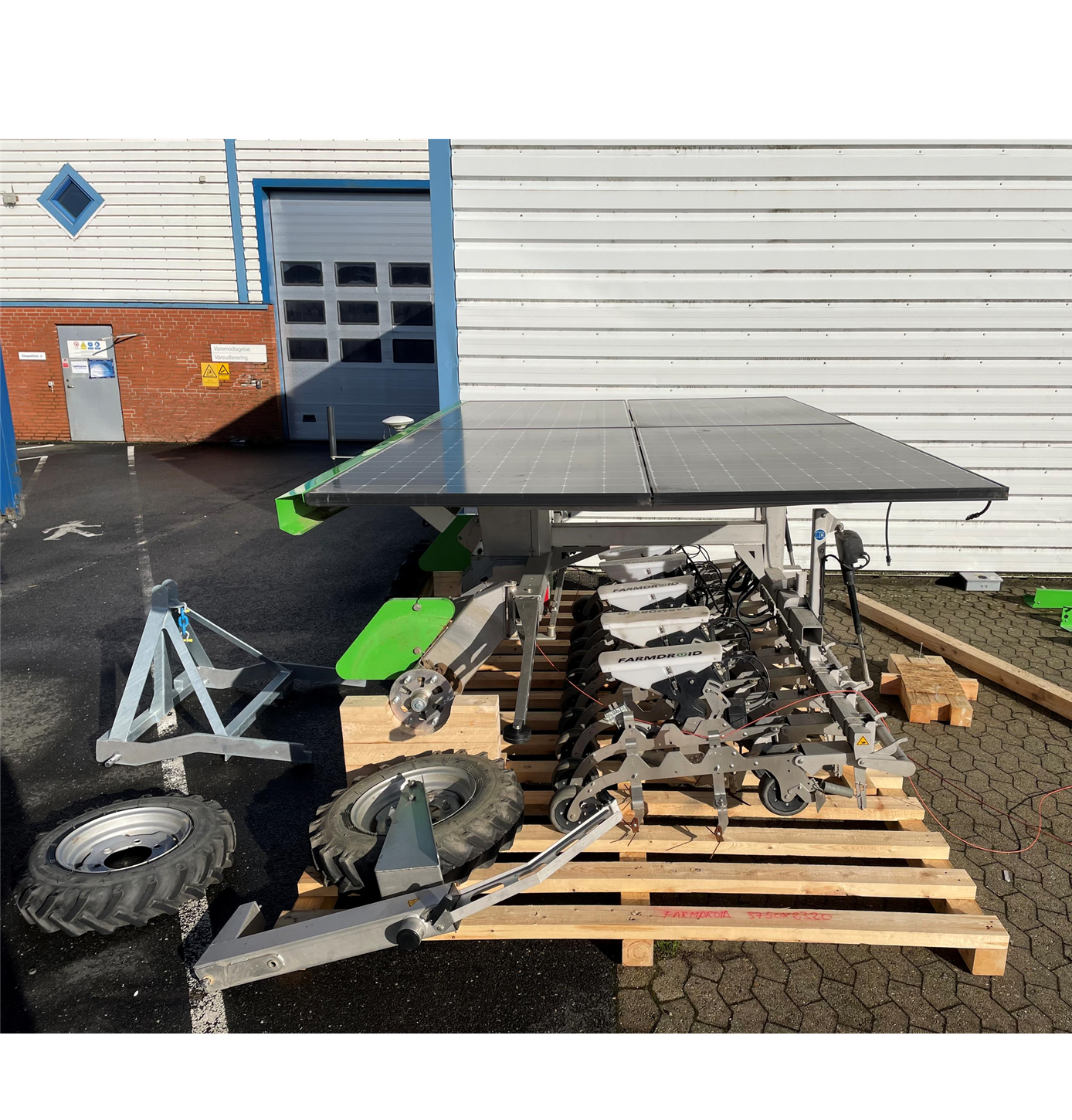

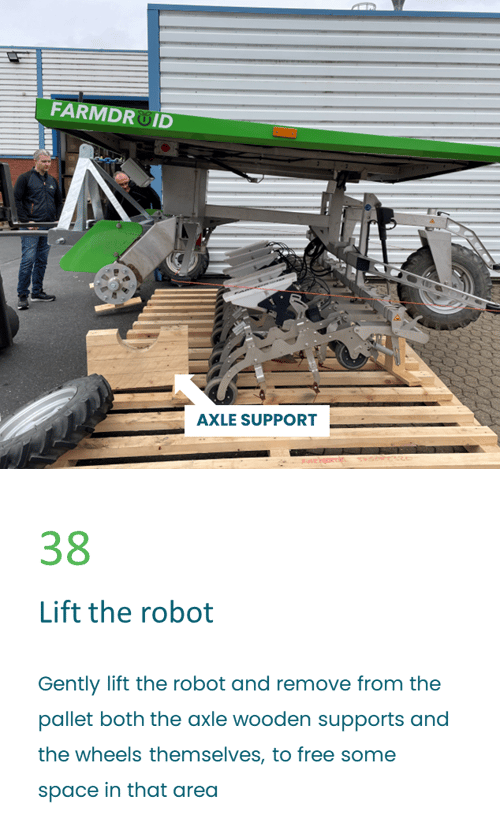

Pour les expéditions outre-mer, chaque FD20 doit être placé sur une palette et être partiellement démonté pour pouvoir être placé dans le conteneur.

Pour éviter tout malentendu concernant le nom des pièces, nous vous recommandons vivement de consulter le manuel d'utilisation, ainsi que le catalogue des pièces détachées, avant l'assemblage du robot.

Les outils nécessaires à cette tâche sont les suivants :

Taille de la clé Partie
10 mm jupes latérales et frontales
13 mm barres en fil de fer de sécurité

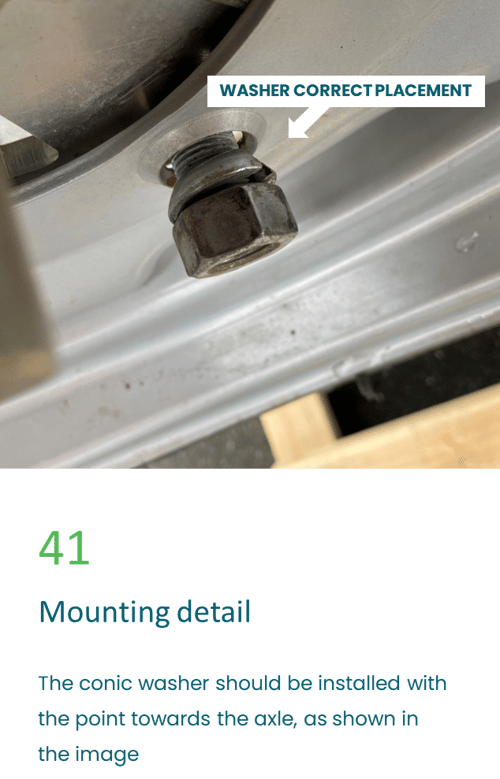

19 mm assemblage des roues

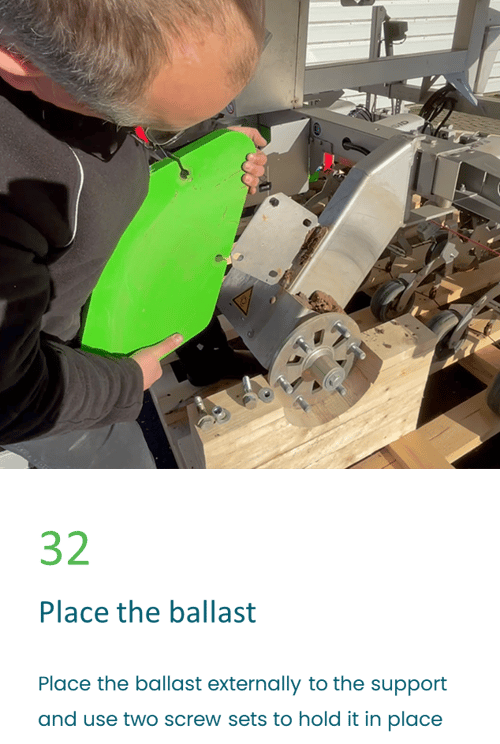

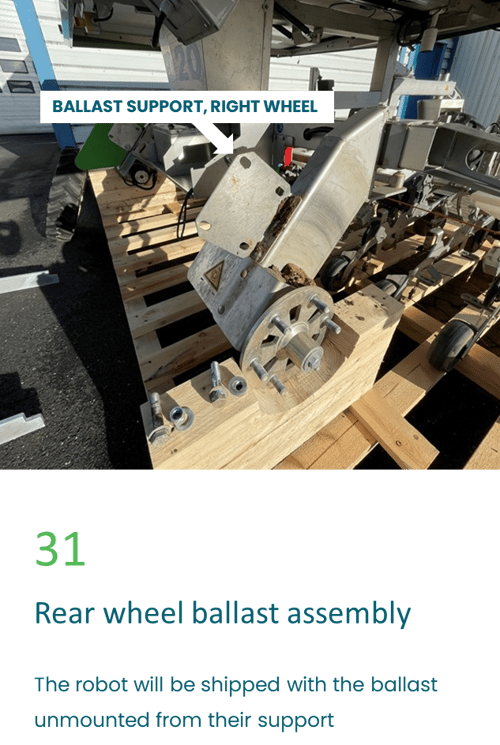

24 mm poids de lestage
27 mm roues arrière



FarmDroid recommande fortement de porter un équipement de protection personnelle pendant le processus d'assemblage.




Pièces à assembler

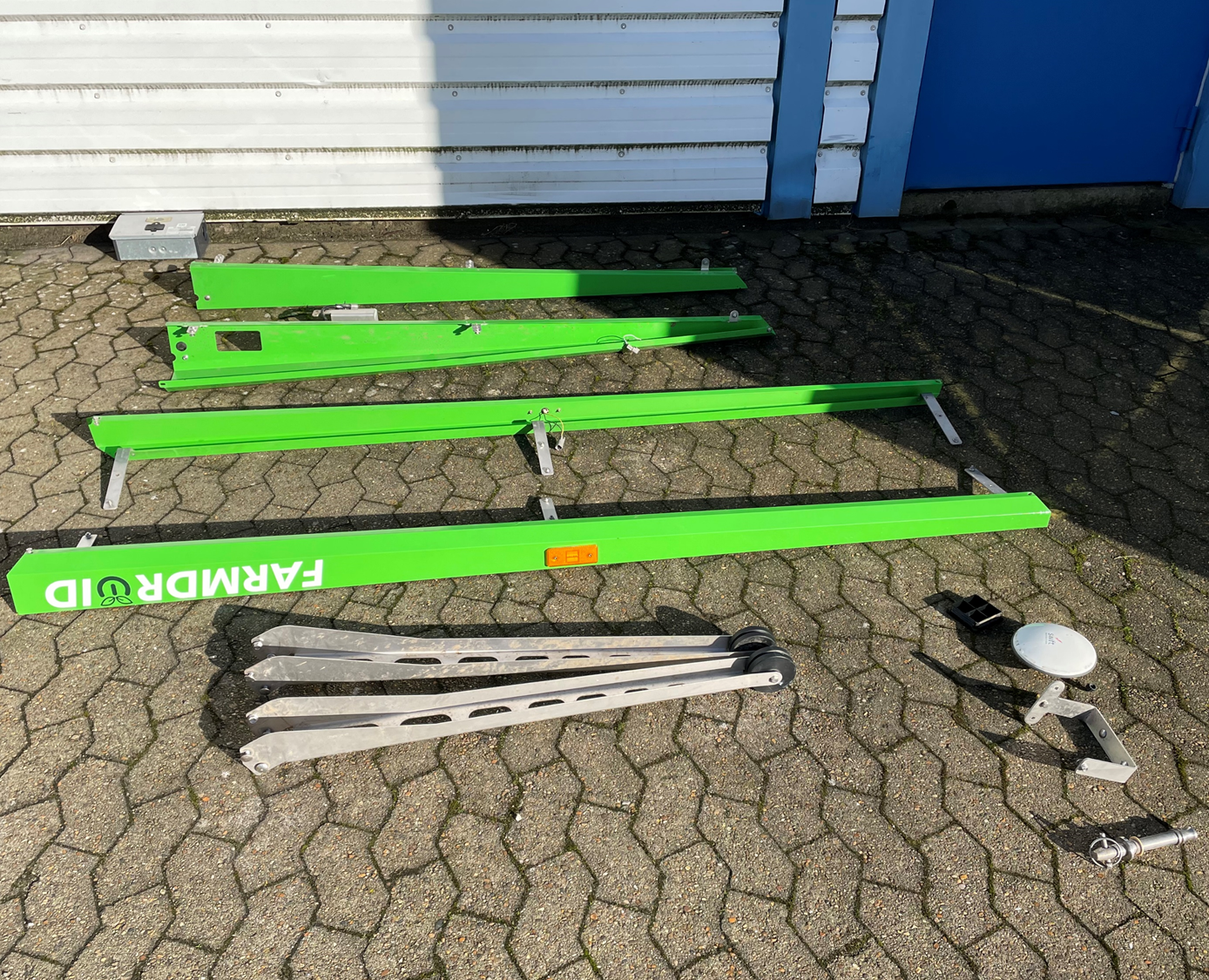

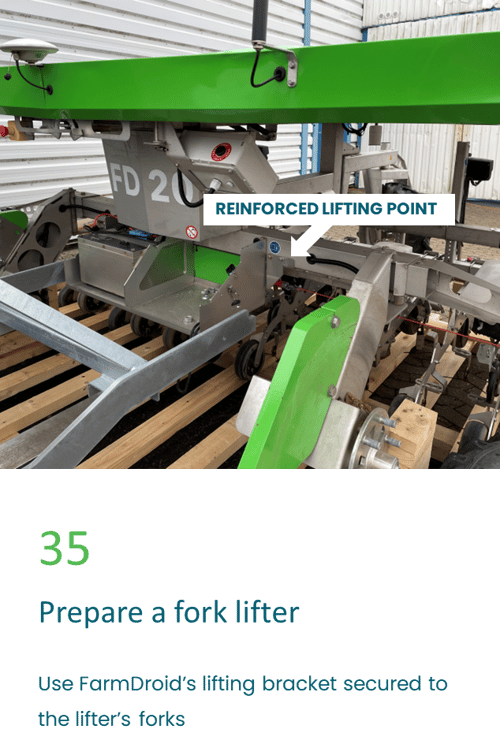

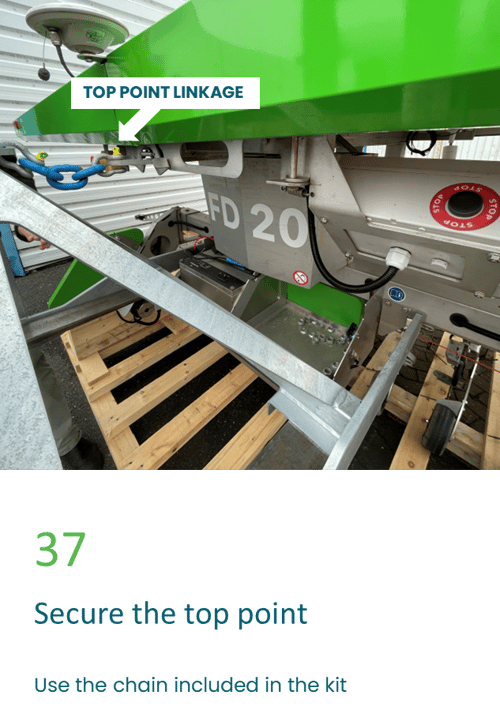

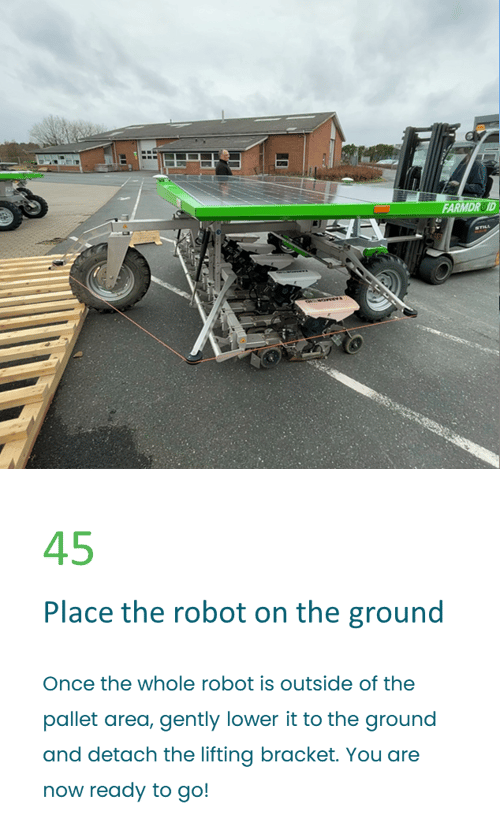

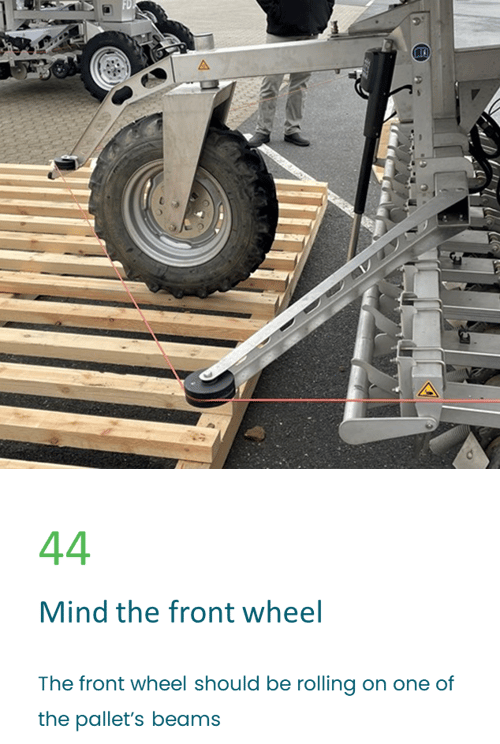

Avant de retirer le robot de la palette d'expédition, vous devez assembler les pièces suivantes dans l'ordre indiqué :

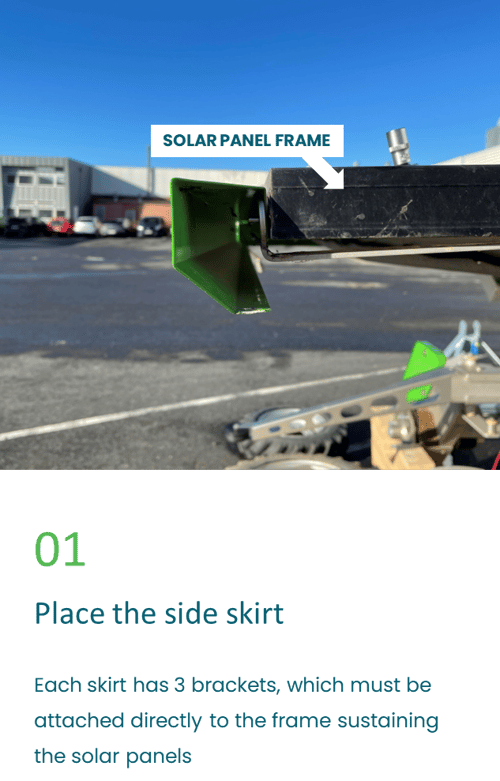

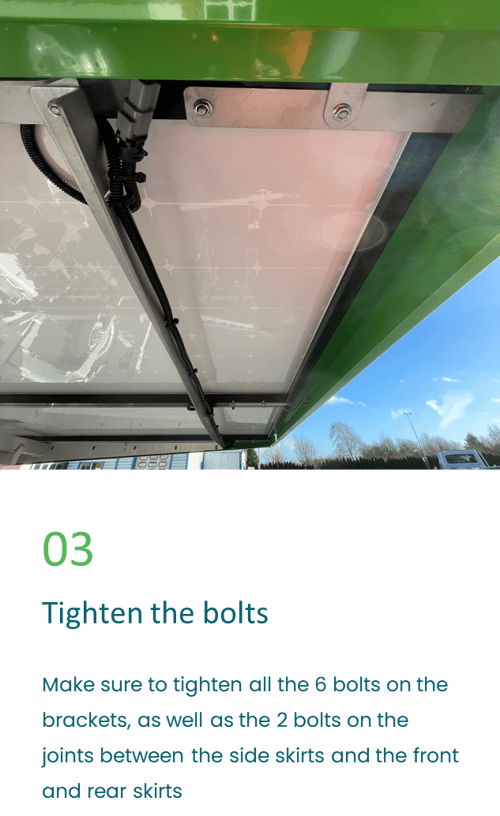

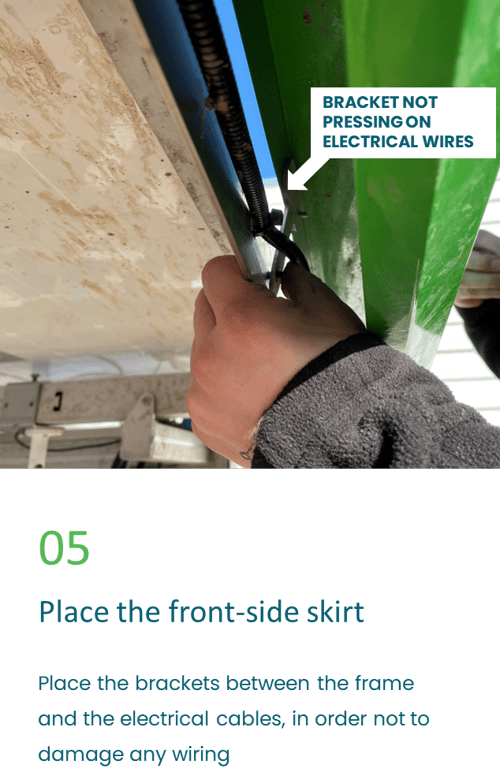

  1. Jupes gauche et droite

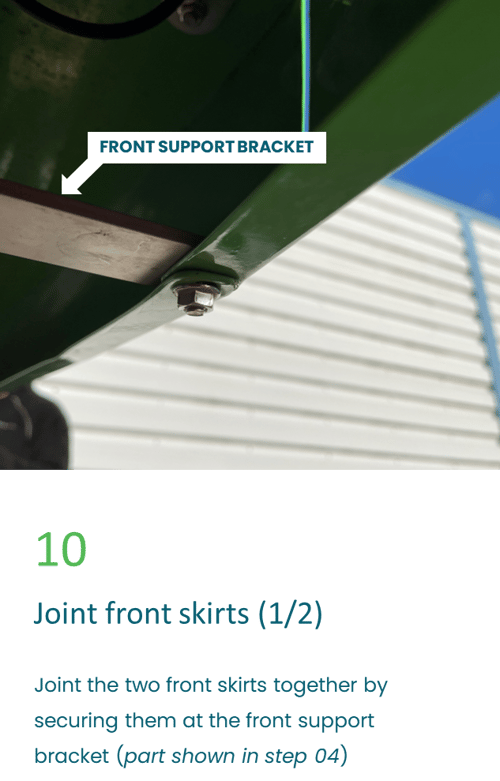

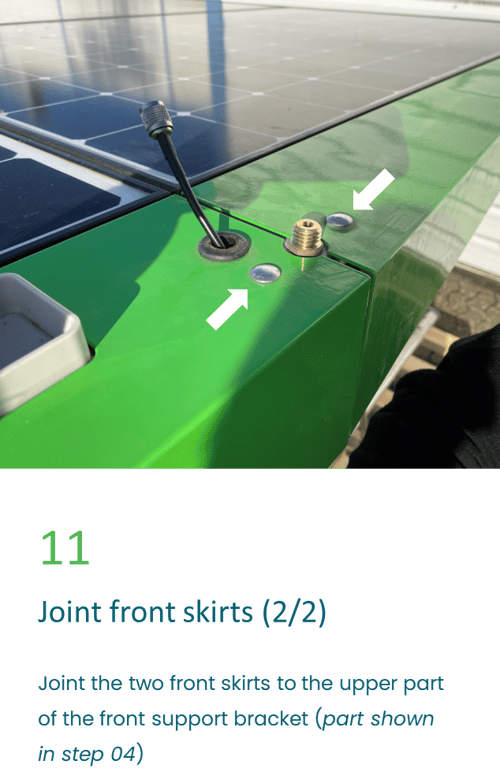

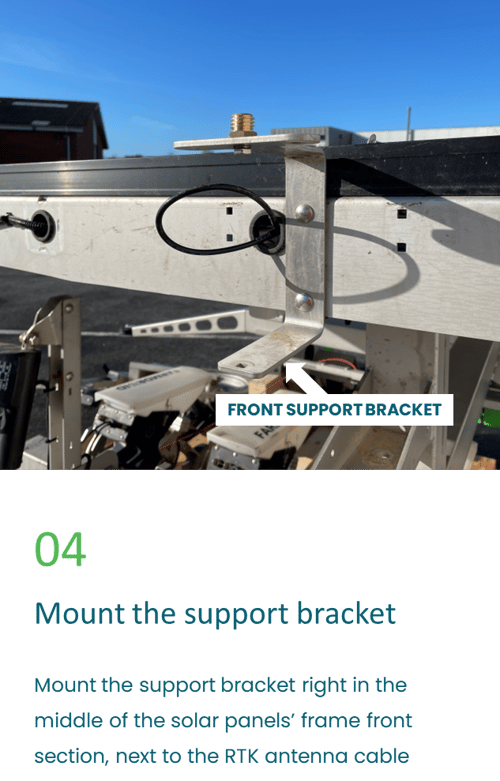

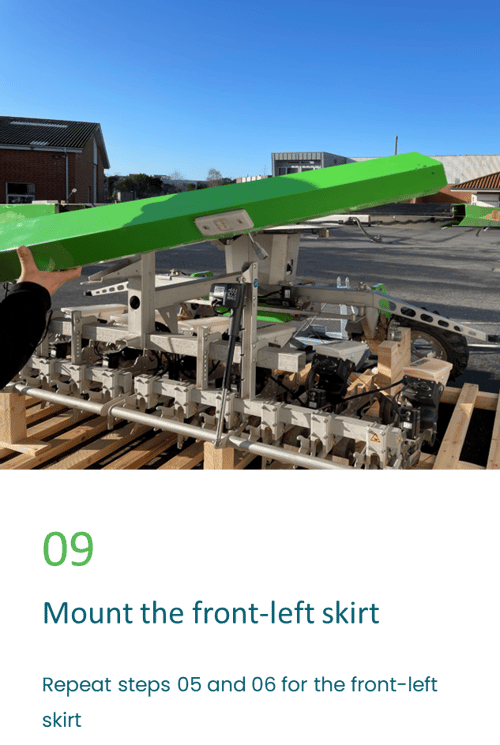

  2. Deux jupes frontales

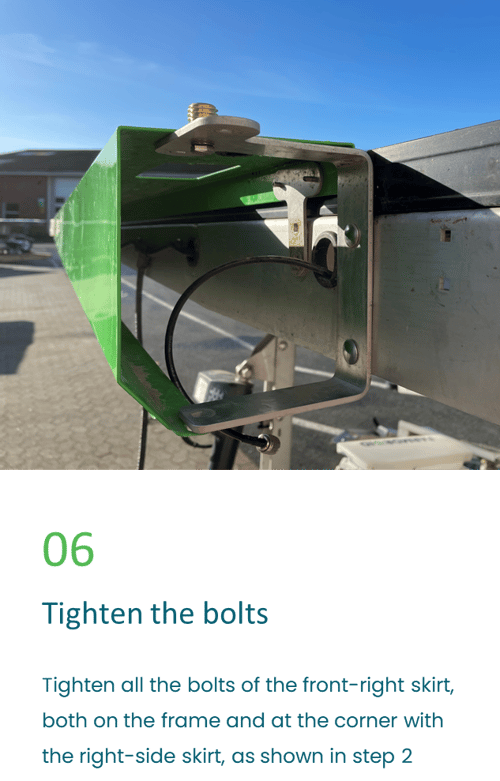

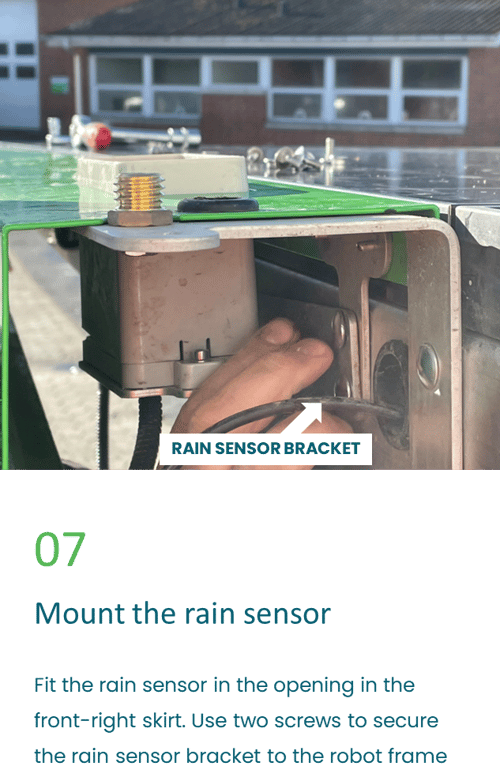

  3. Capteur de pluie

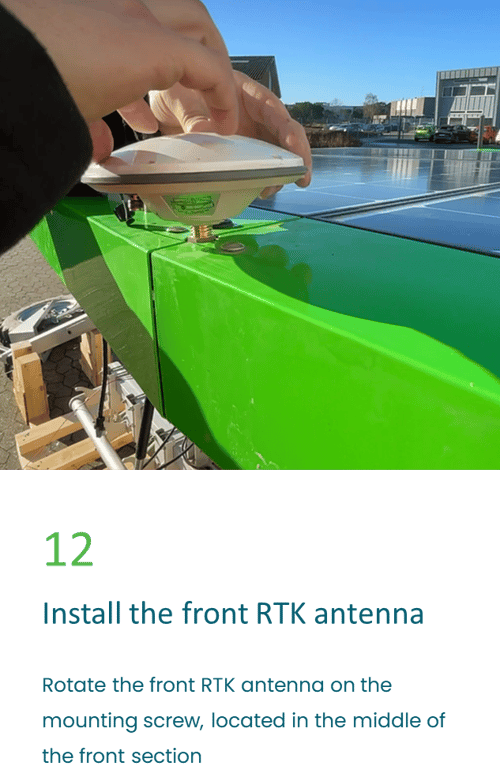

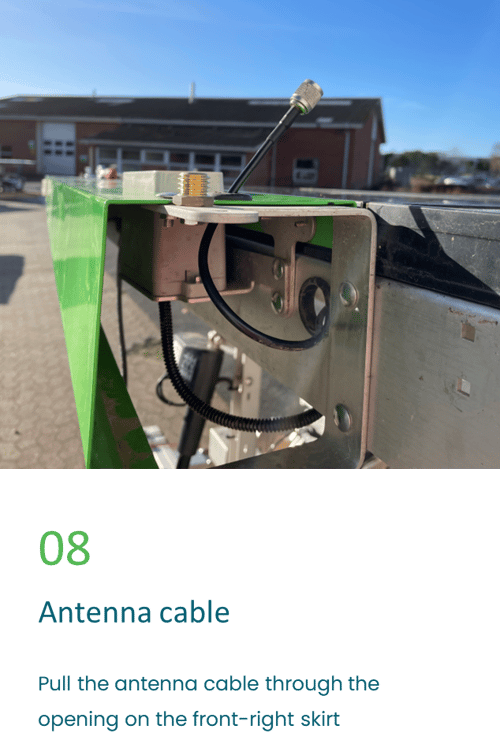

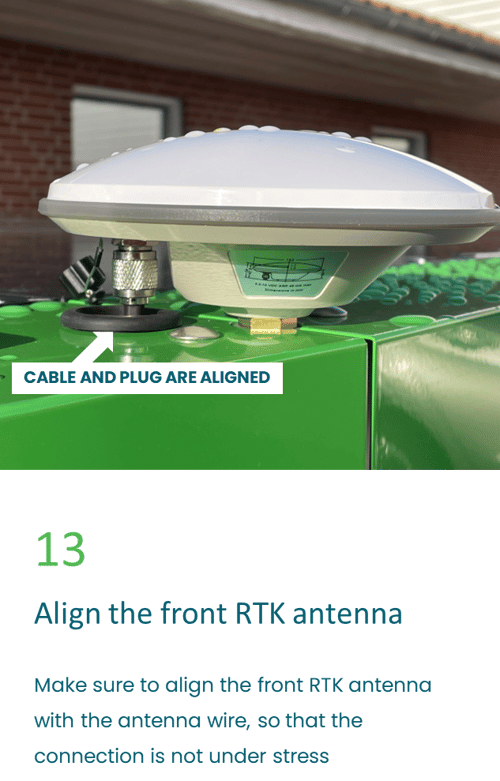

  4. Antenne RTK avant

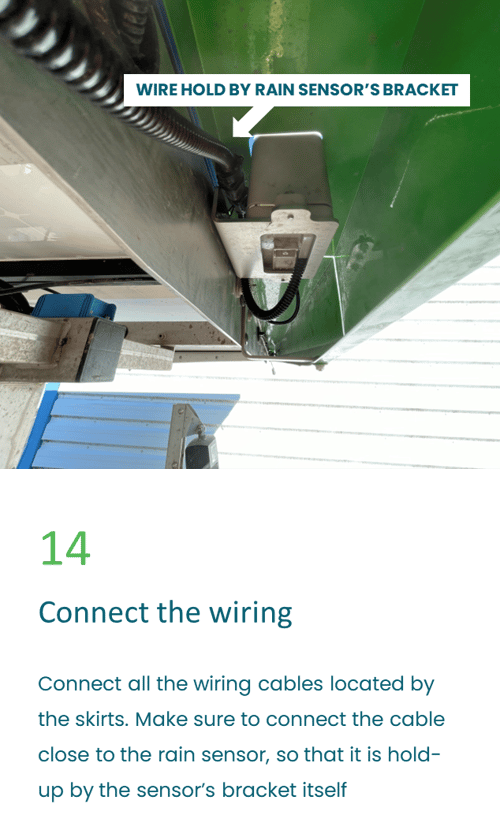

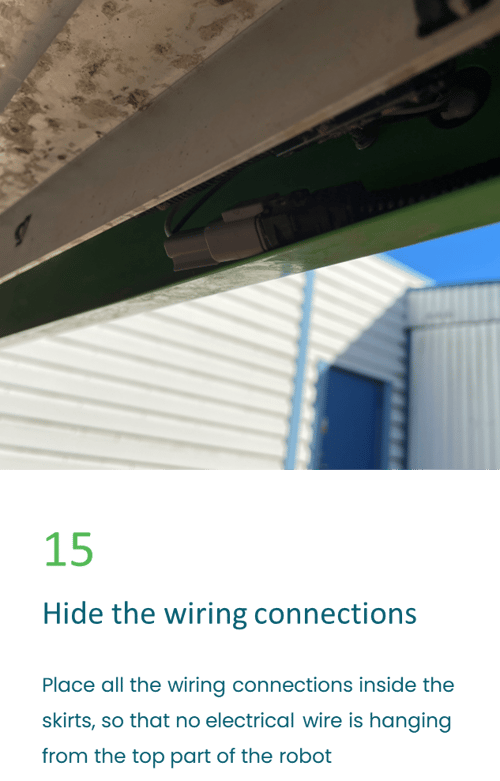

  5. Connecter les fils électriques

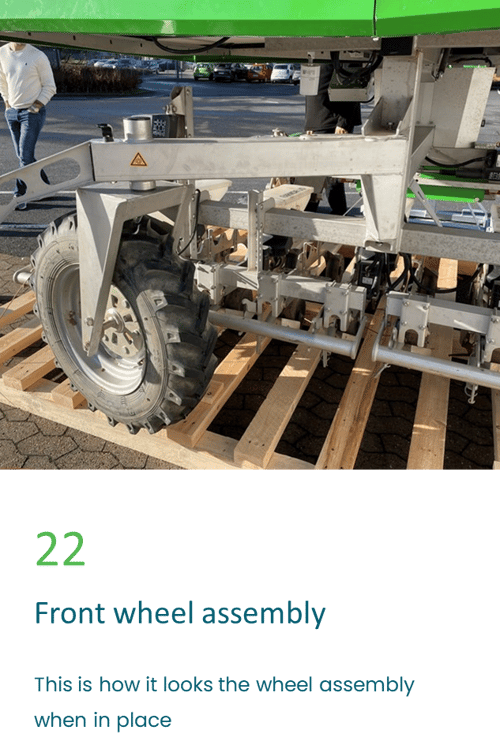

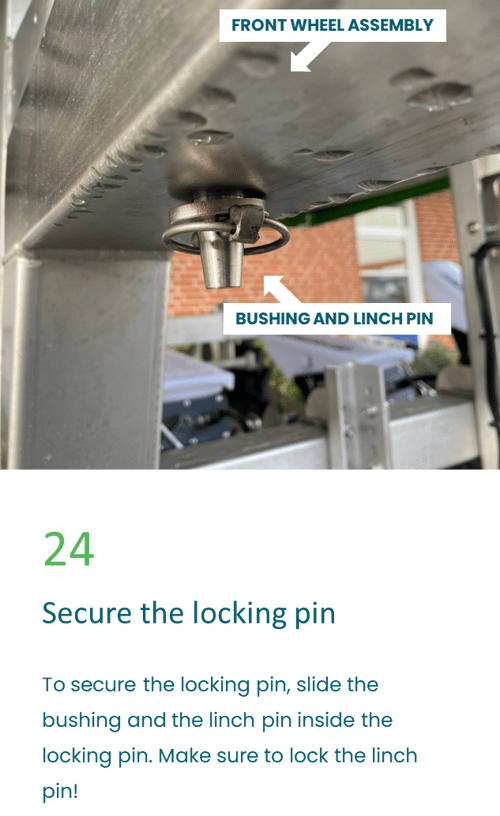

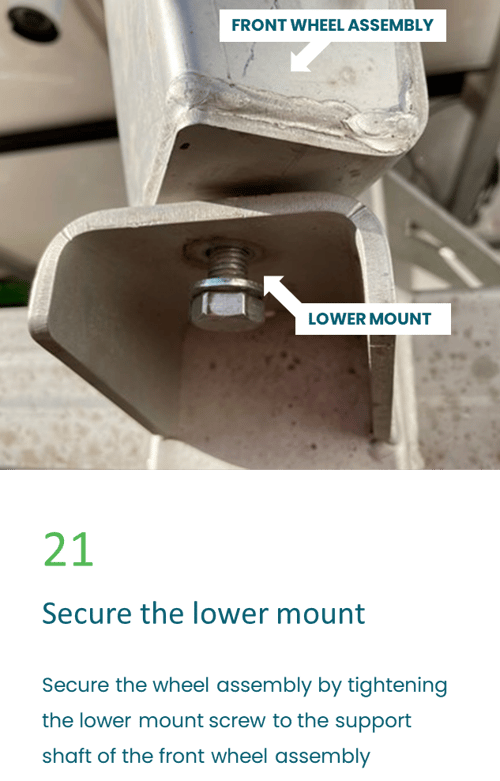

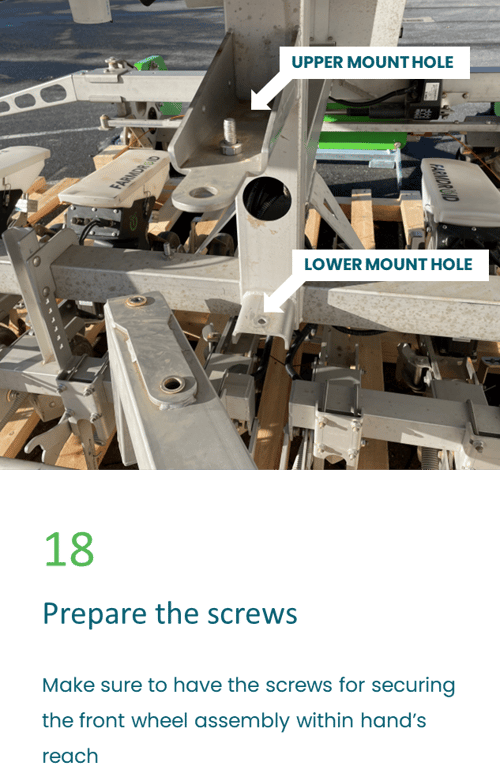

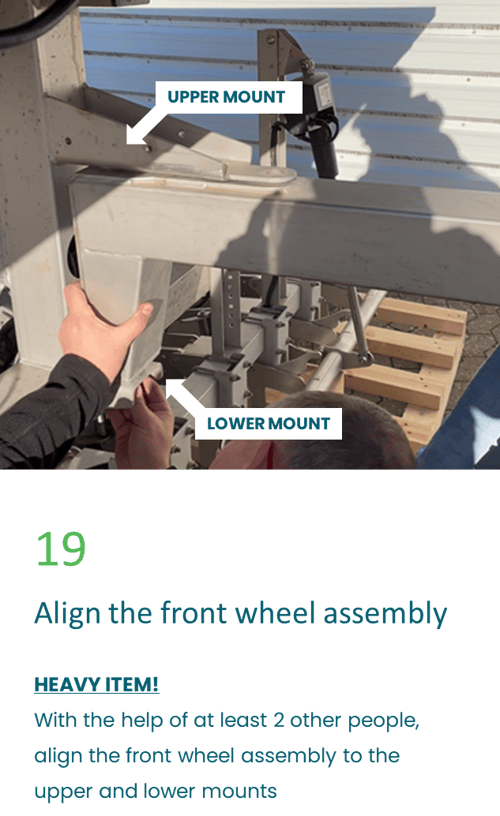

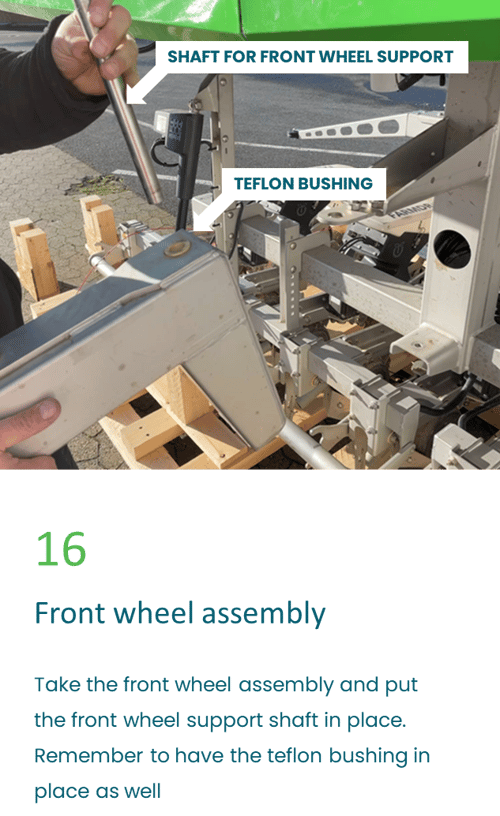

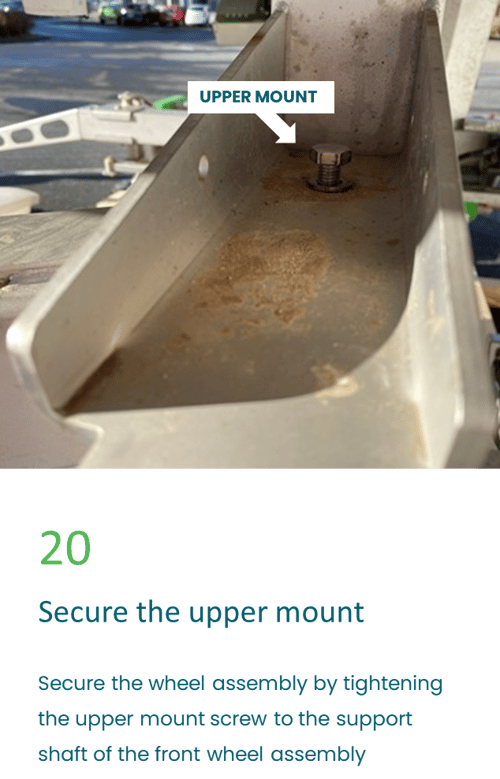

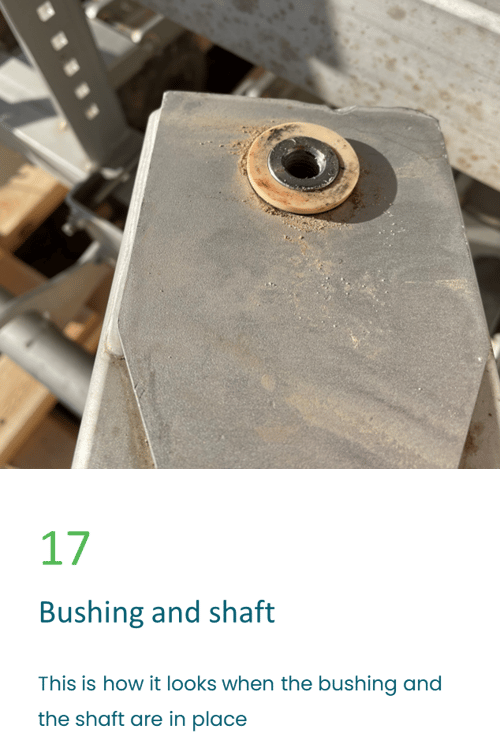

  6. Assemblage de la roue avant

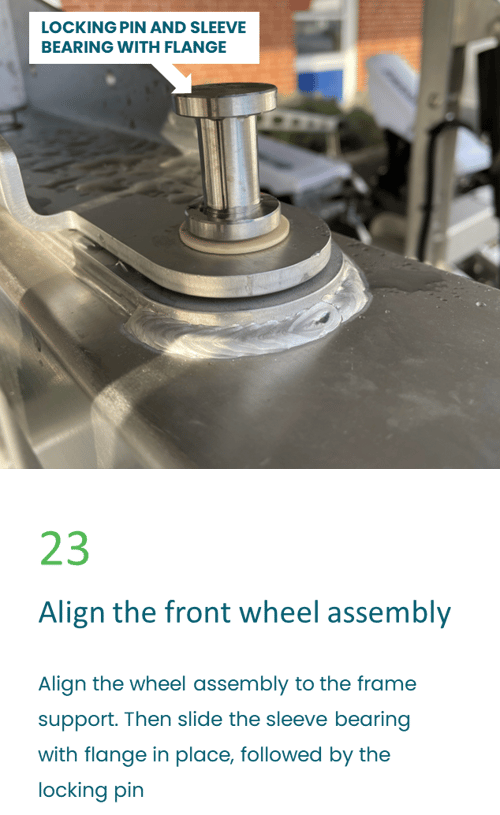

  7. Assemblage du bras de sécurité

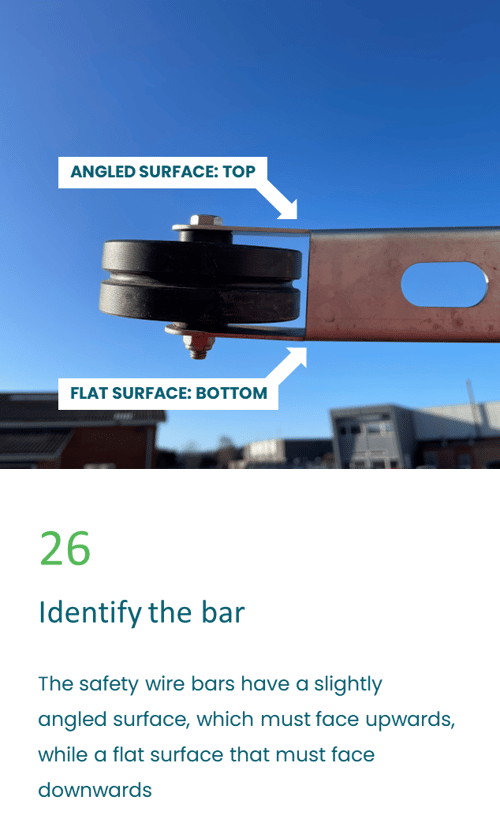

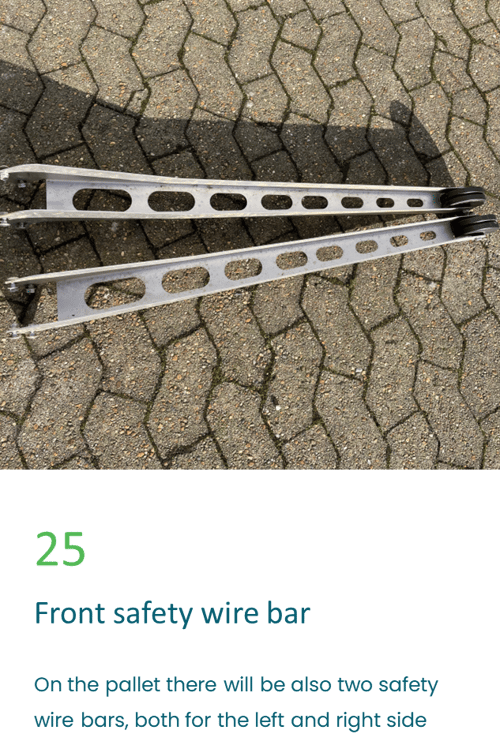

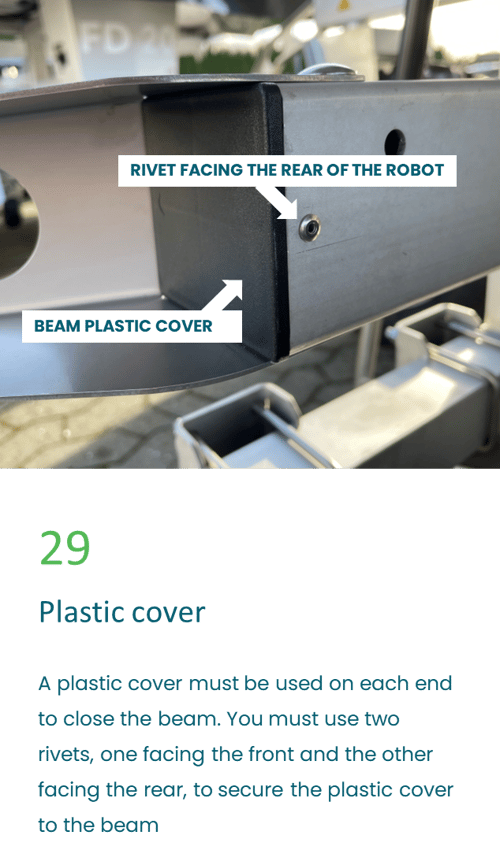

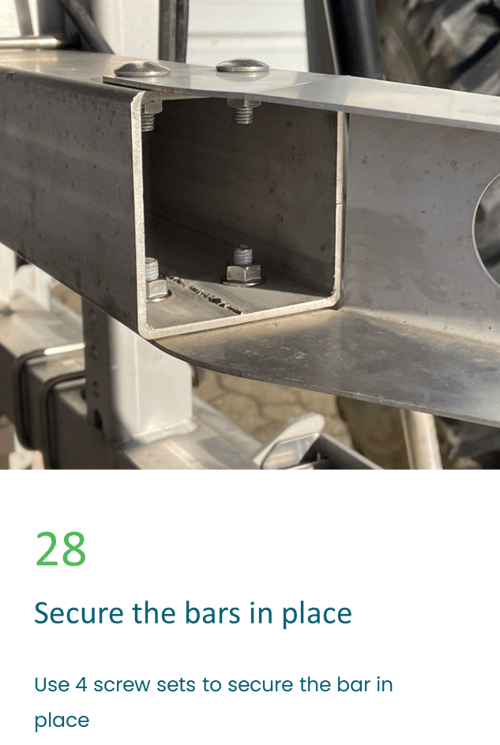

  8. Barres de sécurité gauche et droite

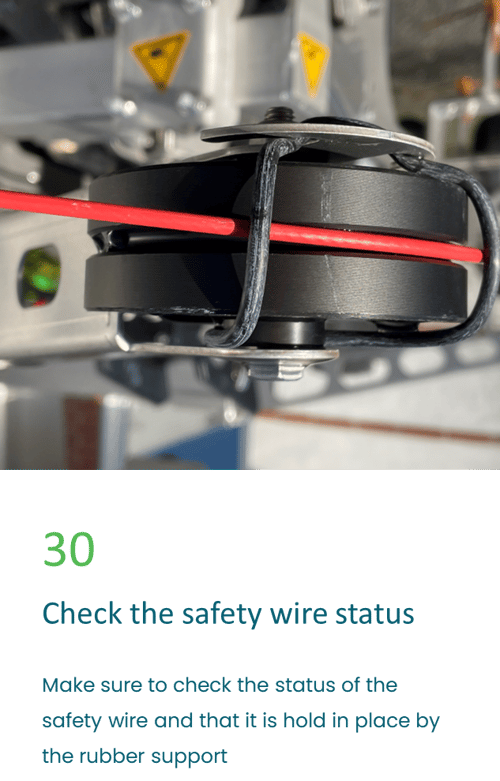

  9. Tendre le fil de sécurité

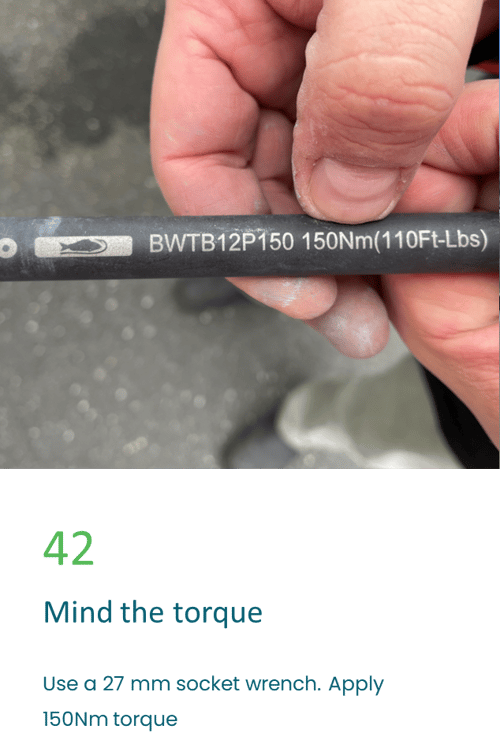

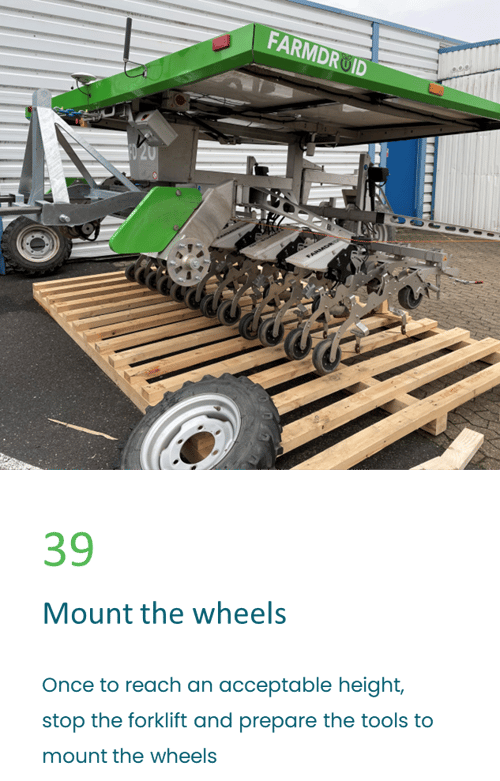

  10. Installer les deux roues arrière

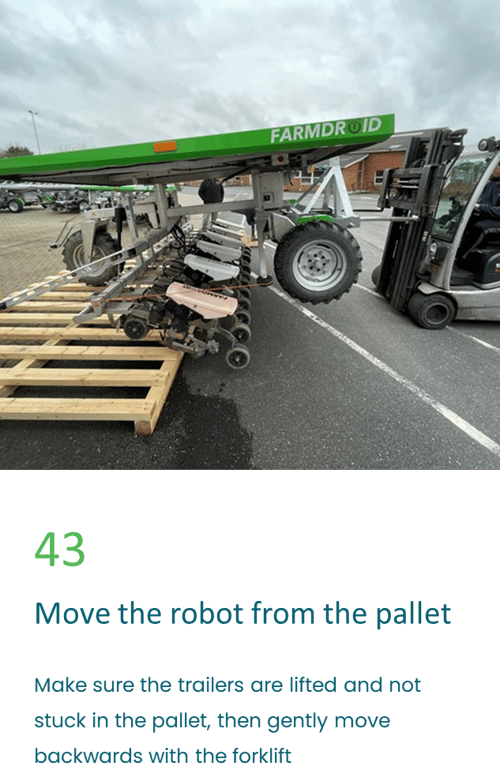

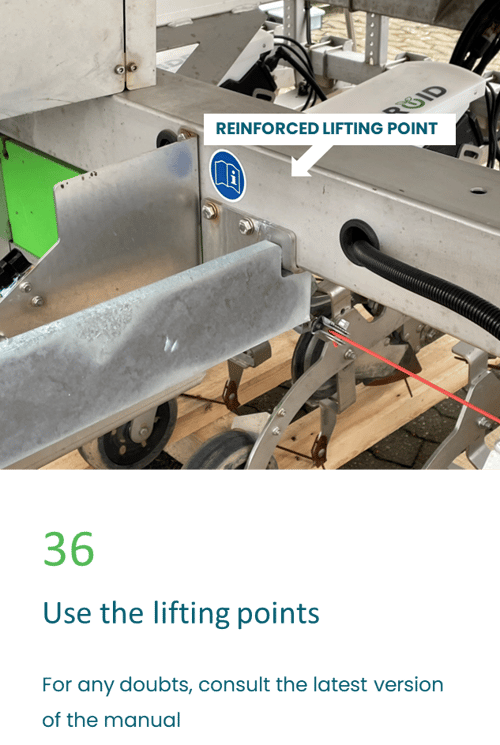

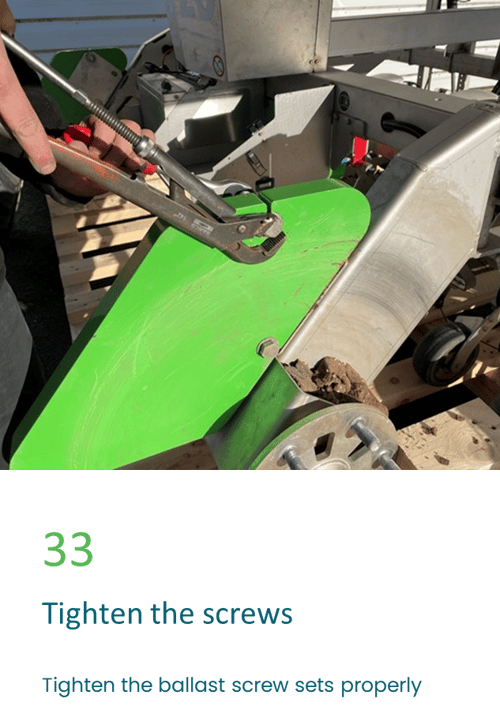

  11. Fixer les poids supplémentaires de 2x35 kg

IDENTIFICATION DES JUPES DE PANNEAUX SOLAIRES

Les jupes sont les parties vertes qui recouvrent les quatre côtés des panneaux solaires. Leur fonction est de cacher le câblage électrique, ainsi que d'abriter les lampes.

Dans l'image ci-dessous, on peut voir, de haut en bas :

1. jupe latérale avant gauche

2. jupe latérale avant droite, avec boîtier pour le capteur de pluie

3. jupe du côté droit

4. jupe du côté gauche

Remarque : les côtés gauche et droit sont déterminés en regardant le robot depuis l'arrière. Les jupes latérales ont des lumières orange, les jupes avant ont des lumières blanches.
