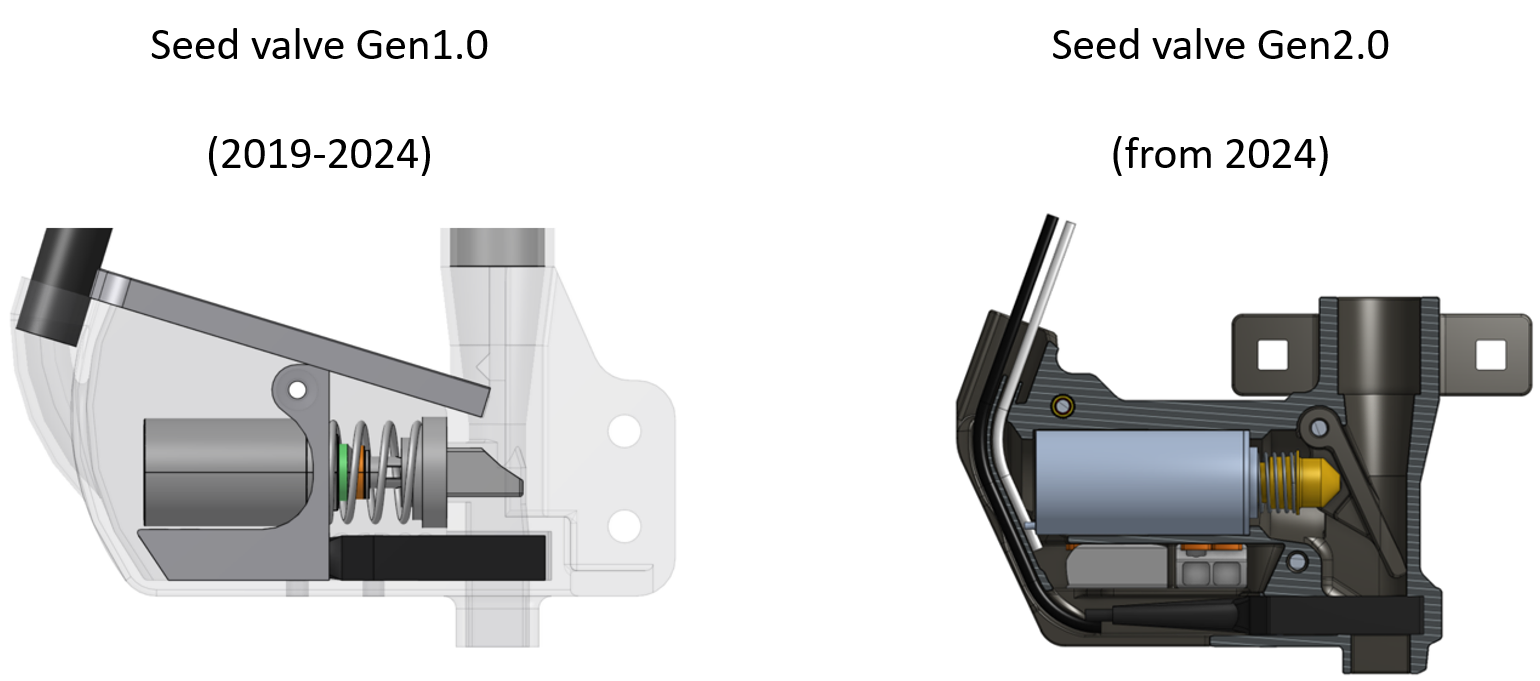

UPG19V2.0-2.5 - MODIFICATION DE LA CONCEPTION DE LA VANNE DE SEMENCE DE 10 MM POUR LES PETITES GRAINES

Il est possible d'installer la nouvelle vanne de semences de 10 mm en quelques étapes sur n'importe quel robot FD20 existant.

Les outils dont vous avez besoin pour accomplir cette tâche sont les suivants :

  • Une clé à douille de 8 mm
  • Un tournevis Phillips de taille moyenne
  • Un coupe-fibre optique (p/n FU-CUTTER2)




PROCÉDURE DE RÉAMÉNAGEMENT

ATTENTION 👇

Tout au long de la procédure, manipulez les câbles de fibre optique noire avec précaution. Les plier brusquement peut entraîner la rupture des fibres, ce qui nécessite le remplacement du capteur de lumière.


ÉTAPE 1

Éteignez complètement le robot en coupant l'interrupteur principal et l'interrupteur des panneaux solaires.



ÉTAPE 2

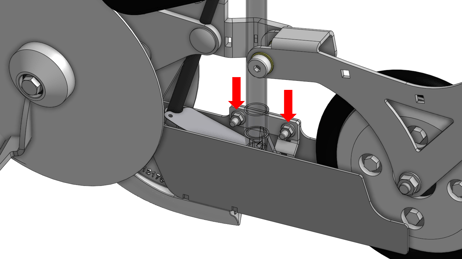

Utilisez une clé à douille de 8 mm pour détacher l'ancien boîtier de la vanne de semences de l'unité de semences. Ensuite, dévissez les 7 vis Phillips du boîtier pour accéder au solénoïde et le retirer, et débranchez tous les connecteurs électriques.



ÉTAPE 3

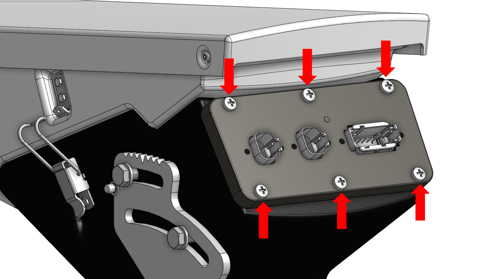

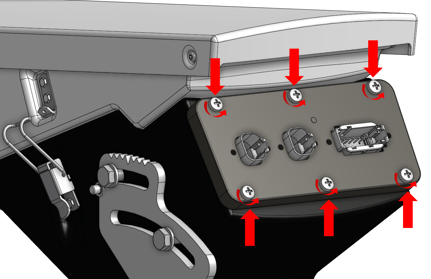

Retirez les 6 vis Phillips de la partie avant du semoir pour atteindre la carte de circuits imprimés.



ÉTAPE 4

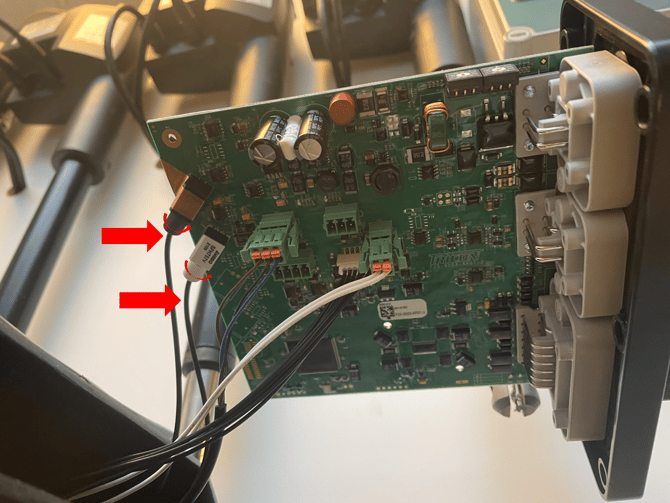

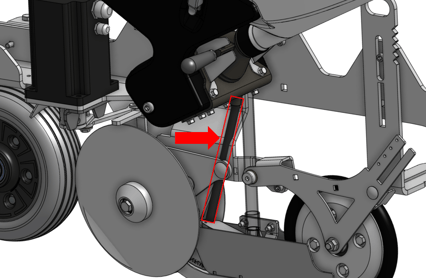

Détachez les deux câbles de fibre optique en desserrant l'attache circulaire de la carte de circuit imprimé, puis retirez avec précaution les câbles du tube de recouvrement noir (voir l'image ci-dessous).

ÉTAPE 5

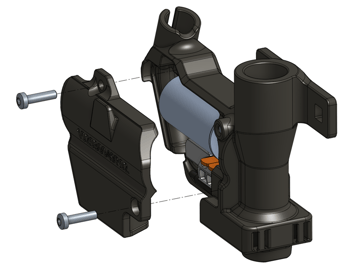

Dévissez les deux boulons TX10 sur le côté du nouvel ensemble de la vanne de semences pour atteindre les composants.


ÉTAPE 6

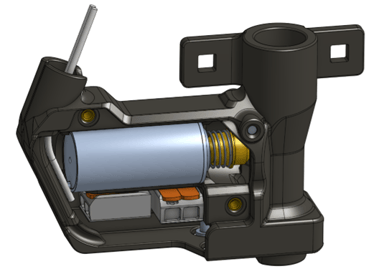

Repérez les fils de connexion électrique blancs provenant du boîtier de commande principal de l'unité d'ensemencement. Faites-les passer par l'ouverture de la nouvelle vanne de semis et assurez-vous qu'ils sont bien connectés au solénoïde. Reportez-vous aux images ci-dessous pour vous guider.







ÉTAPE 7

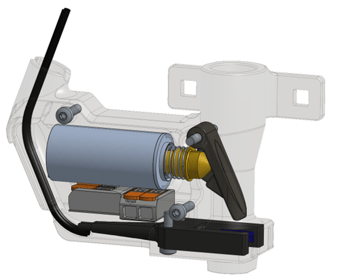

Faites glisser le capteur de lumière dans l'assemblage de la vanne de semences vers l'ouverture de la vanne de semences, comme indiqué dans les images ci-dessous.

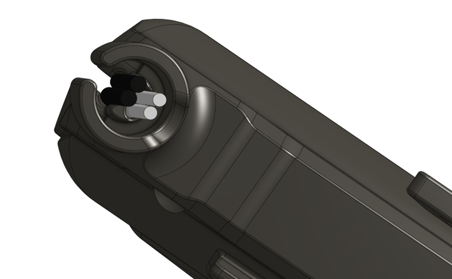

Les câbles de fibre optique doivent être enfilés individuellement dans le chemin de roulement arrière. Une fois les deux câbles positionnés, la conception de la fente les maintient fermement.



ÉTAPE 8

Une fois le capteur de lumière en place, scellez l'ouverture latérale de la vanne de semences.



ÉTAPE 9

Enfiler avec précaution les deux câbles du capteur de lumière dans le presse-étoupe noir et dans le boîtier de commande de l'unité de semis.

ATTENTION 😊👇

Avant de fixer les câbles du capteur de lumière au circuit imprimé, coupez 1 à 2 mm de la fibre optique.

Il est indispensable d'utiliser un coupe-fibre optique pour cette tâche. Évitez d'utiliser un couteau de sécurité ou toute autre lame non spécifique, car ils ne permettent pas d'obtenir une coupe nette, comme l'illustrent les images ci-dessous.

Pour acheter un coupe-fibre optique chez FarmDroid, recherchez la pièce FU-CUTTER2.





Assurez-vous que les câbles optiques sont complètement insérés dans les capteurs noirs et blancs avant de les fixer. Si les câbles n'entrent pas en contact avec la lentille à l'intérieur des capteurs, un niveau élevé de "poussière" sera détecté sur le capteur de lumière lorsqu'il sera visualisé par l'IHM.



ÉTAPE 10

Remettez en place le circuit imprimé de l'unité d'ensemencement en fixant les six vis Phillips (voir l'étape 3). Ensuite, fixez l'assemblage de la valve de distribution à la base de l'unité d'ensemencement à l'aide des deux écrous de 8 mm (voir l'étape 2).


ÉTAPE 11

Mettez le robot sous tension et vérifiez le bon fonctionnement de la vanne d'ensemencement à l'aide du TEST DE FONCTIONNEMENT MANUEL.
