104010006R00 Sproei-inzaaikit: montage-instructies

Upgrade kit: Kit voor sproeien tijdens zaaien

⚠️ Houd er rekening mee dat de kit voor sproeien tijdens het zaaien:

  • Alleen compatibel/aanbevolen voor rijafstanden van 450 mm en 500 mm. Andere afstanden kunnen interferentie met de achterwielen veroorzaken!
  • alleen toegestaan voor de zaaipositie, omdat er in de wiedpositie interferentie met de achterwielen kan optreden.



Het is mogelijk om de Spray While Seeding Kit achteraf aan te brengen op elke bestaande FD20 robot met + Spray.

De gereedschappen die je nodig hebt om de taak uit te voeren zijn:

  • 2x 13mm moersleutel of dopsleutel
  • 10 mm moersleutel of dopsleutel
  • Zijsnijder

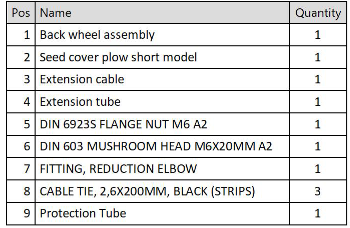

Inhoud van de kit




AANPASSINGSPROCEDURE

VOORZICHTIG 👇

Behandel de +SPRAY-buizen tijdens de procedure voorzichtig, omdat ze resten van chemicaliën kunnen bevatten!



STAP 1 - Demonteer achterwiel en console/krabber

Twee soorten achterwielen.

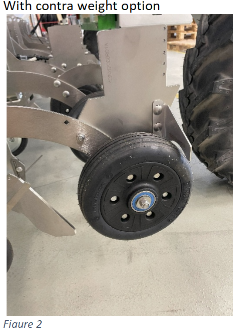

Figuur 2 Met extra gewichtsbeugel: Figuur 2 Alleen 1x M6 bout + moer

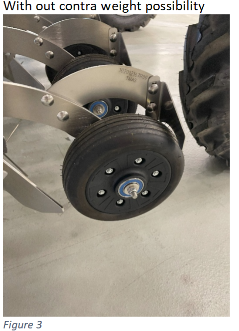

Figuur 3 Zonder extra gewichtsbeugel: Figuur 3 2x M6 bout+ Moer

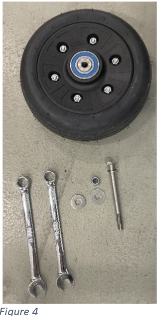

Figuur 4 Bewaar wiel, bout, moer en ring. Ze moeten later weer gemonteerd worden.



















STAP 2 - Monteer de nieuwe achterwielbeugel voor het spuiten

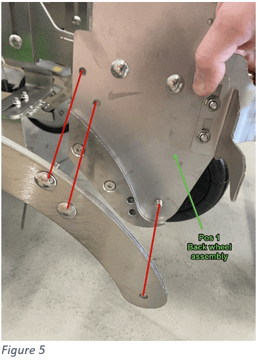

Figuur 5 2 x bouten M6x20 + Moeren aan de achterkant (niet zichtbaar)

Als het vorige achterwiel is gemonteerd, met een extra gewichtsbeugel, gebruik dan de extra bout en moer die bij de"Sproeien tijdens zaaien"-kit worden geleverd!

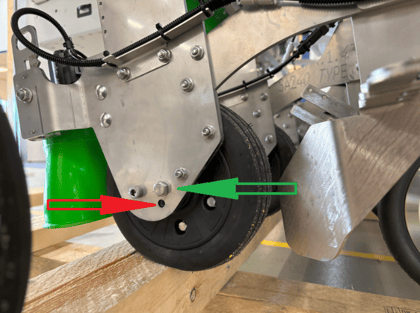

Figuur 6 Bovenste gat (gemarkeerd met groene pijl) voor montage van het achterwiel na montage van de nieuwe beugel. Let op! Er zijn 2 gaten voor het wiel. Het bovenste gat is standaard, het onderste gat (rode pijl) is voor wanneer ondiep zaaien niet kan worden bereikt met normale instellingen!





STAP 3 - De "zaaidoekploeg" vervangen

De zaaidekploeg moet worden vervangen door een korter model. Het standaard, lange model raakt het wiel.

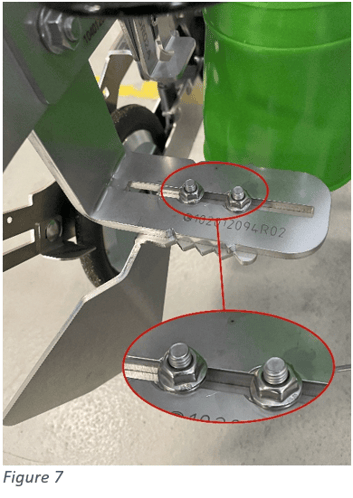

Figuur 7 Draai de moeren los en vervang de ploeg door een nieuw, kort model (wordt geleverd met de kit voor sproeien tijdens zaaien) Bouten en moeren hergebruiken

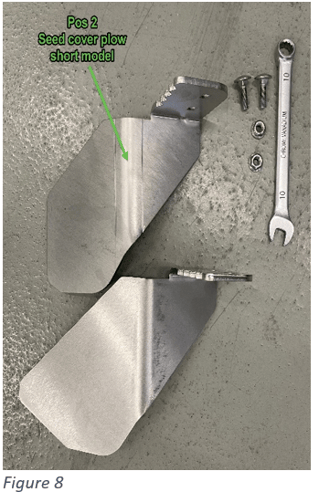

Figuur 8 Overstappen op kort model (wordt geleverd met de kit Spuiten tijdens zaaien) Bouten + Moeren hergebruiken





STAP 4 - Verplaats het mondstuk

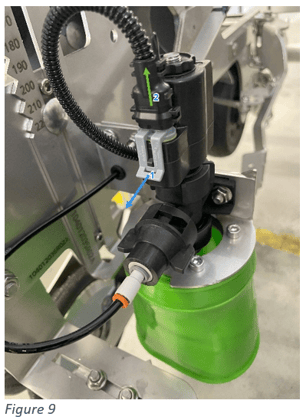

Afbeelding 9 Kabeldemontage.

Trek de grijze clip op de stekker uit en trek de stekker omhoog en naar buiten.

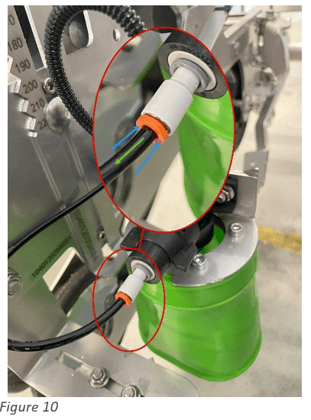

Figuur 10 Buisdemontage.

LET OP 👇

De tube kan resten van chemische producten bevatten.

Druk op de oranje ring en trek de buis eruit

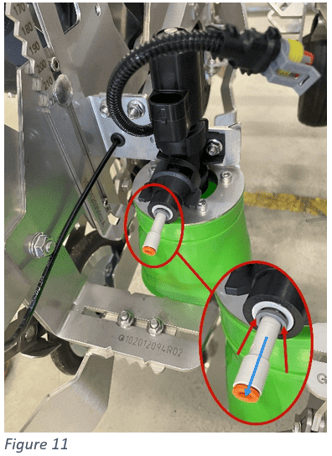

Afbeelding 11 Buisverbindingsstuk demonteren.

Druk op de grijze ring op het mondstuk en trek de reductiefitting eruit.

Houd reductiefitting moet later opnieuw worden gebruikt

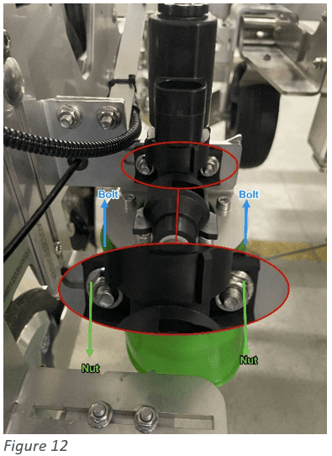

Figuur 12 Demontage van de straalpijp.

Maak 2x M6 moer los van bouten

Haal de bouten, sproeier en sproeischerm eraf! Bouten en moeren van sproeier en sproeischerm moeten weer gemonteerd worden!





STAP 5 - Monteer het mondstuk weer aan de nieuwe beugel

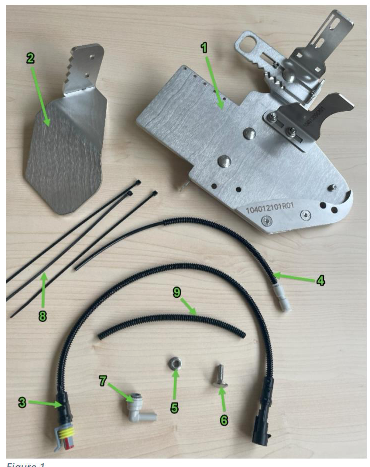

Figuur 1 Spuitset.

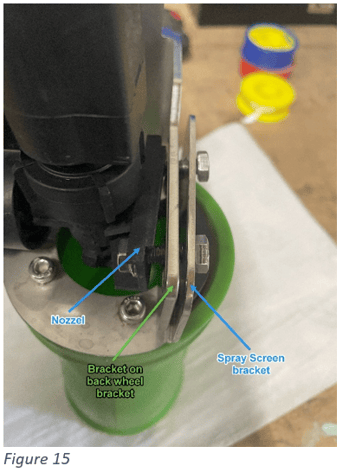

Sproeier en sproeischerm op de juiste manier

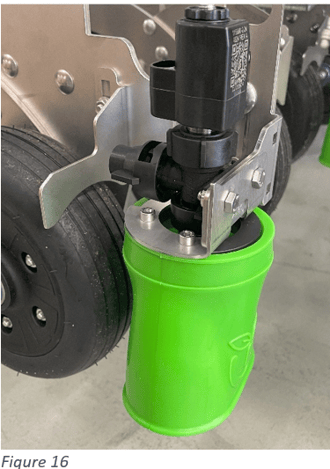

Figuur 16 Sproeierset.

Set sproeiers Opnieuw monteren

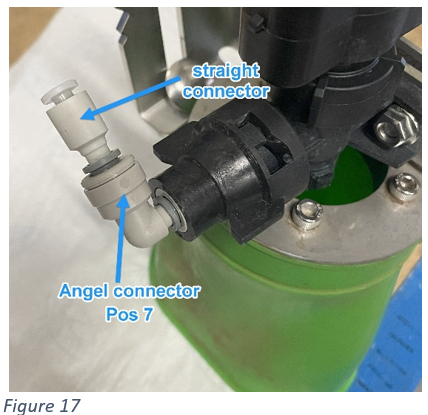

Figuur 17 Buisverbinder

Bevestig de hoekbuisconnector (Pos 7) aan het mondstuk

Voeg de rechte buisconnector toe aan de hoekconnector

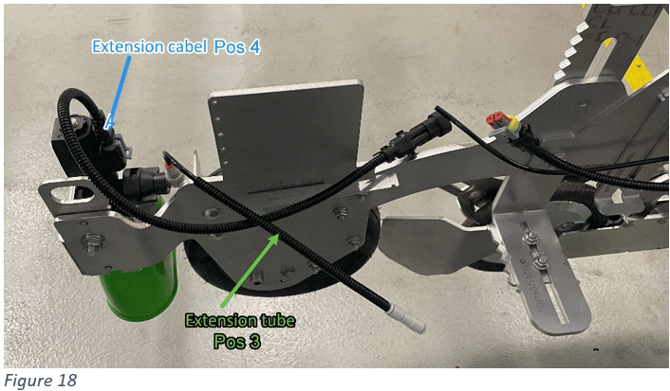

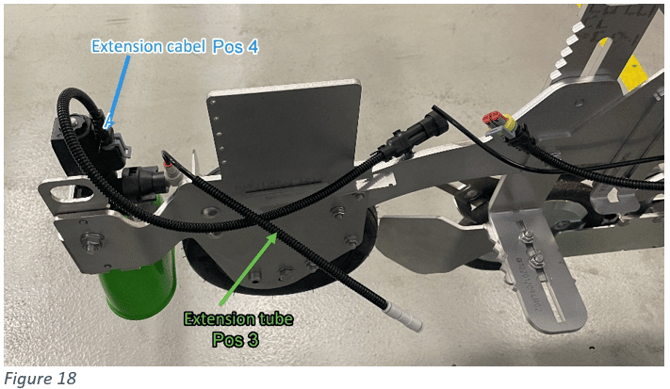

Figuur 18 Verlengkabel en buis die in het mondstuk worden gestoken

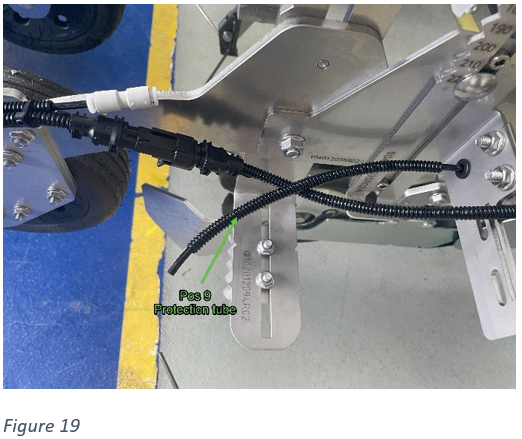

Figuur 19 Beschermbuis (Pos 9) over de persbuis op het +Spray systeem

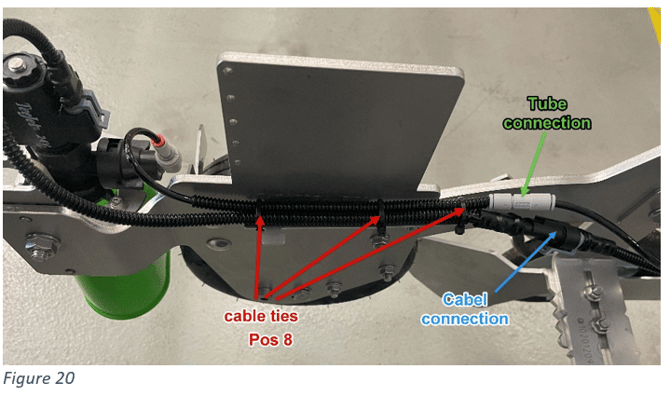

Figuur 20 Verlengkabel en -buis om aan te sluiten op de bestaande kabel en buis.

Kabel en buis aan de beugel bevestigen met kabelbinders (Pos 8)





STAP 6 - Kalibratie

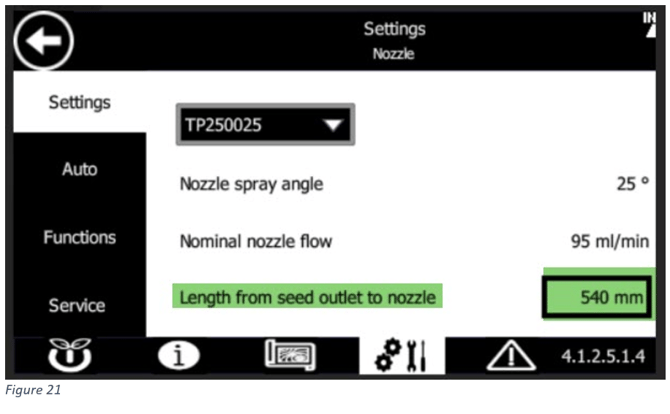

Afbeelding 21 Instellingen

Stel de HMI "Lengte vanaf zaaduitlaat" in op 540 mm.

Voer na de montage een kalibratietest uit om te controleren of alles goed werkt - Zie de +SPRAY Gebruikershandleiding



Figuur 22 Het terugzetten van het mondstuk naar de zijpositie

Als u de sproeier terugzet naar de zijpositie.

Demonteer de verlengkabel en verlengbuis om vervuiling te voorkomen.
