Før du starter installationen, skal du sørge for at læse artiklen. Basestation: Krav til placering
Ved levering skal du omhyggeligt inspicere alle komponenter for eventuelle defekter eller transportskader. Dette omfatter kontrol af basestationens kabinet, kabelisolering og alle andre dele.
Et komplet basestationssæt indeholder:
- 1 x FD-basestation v3.0
- 1 x GNSS-antenne
- 1 x Antennekabel, 10 m
- 1 x Beslag til GNSS-antenne (inklusive bolte til montering af antennen på beslaget)
BEMÆRK 🙂 .
Bolte eller skruer til fastgørelse af antennebeslaget på den valgte monteringsoverflade medfølger ikke. Det er ejerens ansvar at vælge og bruge passende fastgørelsesmidler, der passer til overfladen og installationsstedet.
1. AKTIVER BATTERIBACKUP (UAFBRYDELIG STRØMFORSYNING)
Basestationen v3.0 understøtter batteribackup for at opretholde driften i tilfælde af strømafbrydelser, hvilket giver 30-90 minutters fortsat brug før en kontrolleret nedlukning.
Aktivering af UPS-funktionalitet kræver en kompatibel softwareversion.

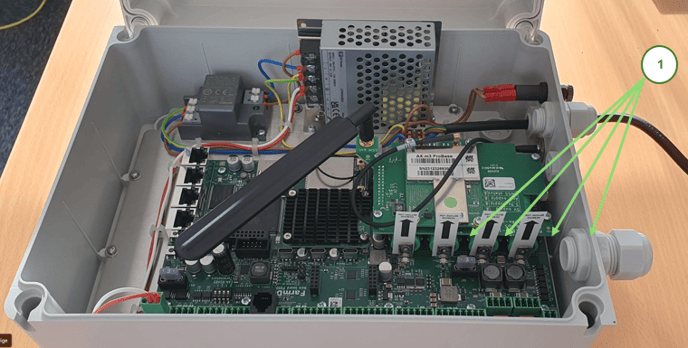

Batterirummet er forsynet med batterisolatorstrimler (se "1" på billedet nedenfor) for at forhindre afladning og beskadigelse af batteriet under transport og opbevaring. Fjern alle fire strips for at aktivere UPS-funktionen.
2. MONTERING AF VÆGBESLAG

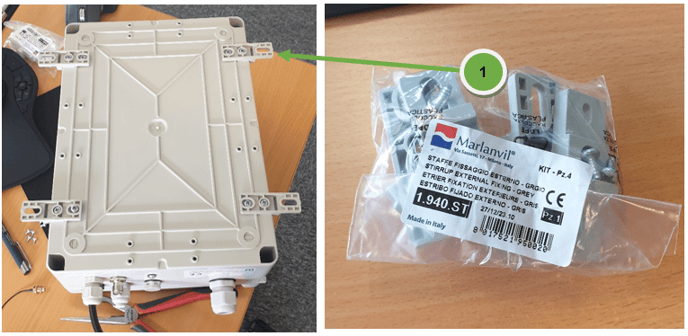

Brug det medfølgende vægmonteringssæt til vægmontering. Fastgør afstandsstykkerne på bagsiden af basestationen med de medfølgende skruer, før du monterer den på væggen. Vælg derefter passende skruer til dit vægmateriale for at fastgøre enheden sikkert på plads (bemærk: vægskruer er ikke inkluderet i kassen).
3. MONTERING AF GNSS-ANTENNEKABEL
Det korrekte installationspunkt for antennekablet er vist i diagrammet nedenfor. Sørg for at spænde forbindelsen godt fast for at undgå dårlige forbindelser og mulig signalforstyrrelse.

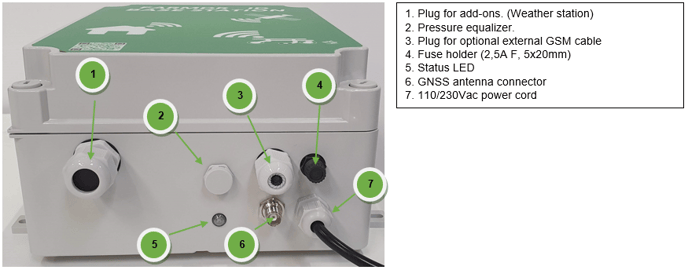

STATUS LED (nr. 5 på billedet ovenfor): Indikator for basestationens drift og diagnostik
|
Brugssag |
LED-farve |
LED-mønster |
|
STM i bootloader-tilstand |
🔴 |
Konstant på |
|
STM styrtede ned |
🔴 |
Hurtigt blink (0,5 sek. tændt, 0,5 sek. slukket) |
|
STM starter op |
Fra |
|
|
STM OK, venter på APP |
🟡 |
Hurtigt blink (0,5 sek. tændt, 0,5 sek. slukket) |
|
Slukker for strømmen |
🟡 |
Konstant på |
|
Ingen forbindelse til internettet |
🟢 + 🔵 |
Langsomt blinkende (1 sek. tændt, 1 sek. slukket) |
|
STM og APP OK, aktiv alarm |
🟢 + 🔴 |
Langsomt blinkende (1 sek. tændt, 1 sek. slukket) |
|
STM og APP OK, aktiv advarsel |
🟢 + 🟡 |
Langsomt blinkende (1 sek. tændt, 1 sek. slukket) |
|
STM og APP OK, ingen NTRIP-klienter |
🟢 |
Fading (1s on, 1s off) |
|
STM og APP OK, tilsluttede NTRIP-klienter |
🟢 |
Konstant på |
4. MONTERING AF DEN EKSTERNE GSM-ANTENNE (EKSTRAUDSTYR)
Hvis GSM-signalet er svagt i dit område, kan du installere en ekstern GSM-antenne ved hjælp af den forudinstallerede forskruning under basestationen (se punkt "3" i diagrammet). Når du har installeret kablet, skal du sørge for, at forskruningen er strammet ordentligt for at forhindre vand i at trænge ind.
5. STRØMFORSYNING TIL BASESTATIONEN
- Hold området frit, og hold en afstand på mindst 0,5 meter fra basestationen. Hvis lokale regler kræver en større sikkerhedsafstand for arbejde på eller i nærheden af strømførende lavspændingsudstyr, skal du altid følge disse krav.
Sæt 230 V-strømforsyningen i, mens du holder dig på sikker afstand. - Vent på, at STATUS-LED'en bliver grøn. Det tager typisk 3-5 minutter, men kan tage op til 45 minutter i områder med dårlige GSM- eller GNSS-forhold.
- Når basestationen er monteret og tændt, skal den tildeles en fast GPS-position. Kontakt din forhandler for at registrere basestationens GPS-position og konfigurere forbindelsen (tunnelen) mellem basestationen og robotten.
