Produktets begrænsninger
Denne manual er til version 2.0 – udgivet til vækstsæsonen 2026 og dækker ikke tidligere versioner af produktet.
Denne version af Combi Tool fungerer ikke med rækkeafstande på mindre end 30 cm. Hvis du har rækkeafstande på mindre end 30 cm, skal du kontakte din lokale FarmDroid-repræsentant for at få vejledning.
Funktion
Produktets koncept er at fjerne jord fra planten, så ukrudtsknivene ikke dækker frøplanten med jord, når den første ukrudtsbekæmpelse udføres. Dette opnås ved hjælp af en skive, der er monteret foran ukrudtskniven, og som fjerner jorden fra rækken af frøplanter. Skiven har også til opgave at forhindre ophobning af planterester på knivens skaft, hvilket i ekstreme tilfælde kan føre til, at kniven ødelægger frøplantens rodsystem og dermed dræber afgrøden.
Senere på sæsonen kan ukrudtsknivens stivhed og form skære ukrudt som modne tidselblomster og lignende planter. Knivene er placeret i et mønster, så de skærer helt igennem jorden mellem rækkerne, hvilket sikrer rene marker gennem hele sæsonen. Knivene i version 2.0 er opgraderet til 4 mm tykkelse for øget holdbarhed.

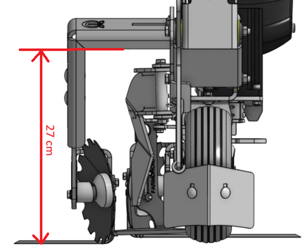

Værktøjet er designet til at kunne luge fra 1 cm på hver side af midten af rækken op til 8 cm fra midten på hver side. Dette gør det muligt at bruge værktøjet gennem hele vækstsæsonen. For de smalle rækker (varenummer 102011089) skal du være opmærksom på, at portalens højde over afgrøden er 27 cm. Dette kan i nogle afgrøder begrænse brugen af dette værktøj mod slutningen af sæsonen.
Anbefalede konfigurationer af kombinationsværktøj
Der findes to hovedpakker til Combi Tool: én til robotter med rækkeafstande på 30-43 cm og kun aktive trailere, og én til robotter med rækkeafstande på 43-51 cm og skiftevis aktive og passive trailere.
Opsætning til robotter med rækkeafstande på 30-43 cm og kun aktive trailere
Ved rækkeafstande mellem 30 og 43 cm monteres kun aktive trailere på robotten til ukrudtsbekæmpelse med Combi Tool. For den højre række kan der være undtagelser. Se afsnittet om konfiguration senere i dette dokument.
For hver række undtagen den yderste til højre skal du derfor placere følgende kombinationsværktøj på den aktive trailer:

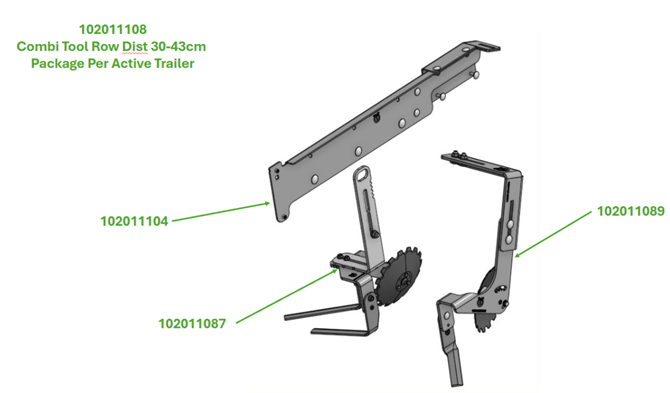

1 x 102011108 - Kombiværktøj, rækkeafstand 30-43 cm, pakke pr. aktiv trailer
Denne Combi Tool-pakke indeholder:

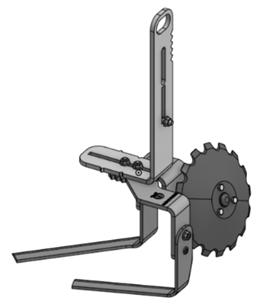

- 1 x 102011087 - Kombiværktøj venstre række (på aktiv trailer)
Til ukrudtsbekæmpelse på venstre side af rækken

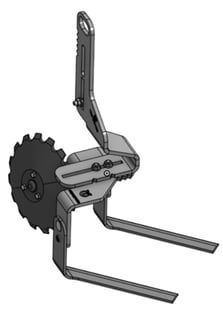

- 1 x 102011089 - Kombiværktøj højre række (på aktiv trailer)
Til ukrudtsbekæmpelse på højre side af rækken
- 1 x 102011104 - Afstivningsbeslag til trailer
Til montering af værktøjet på den aktive trailer

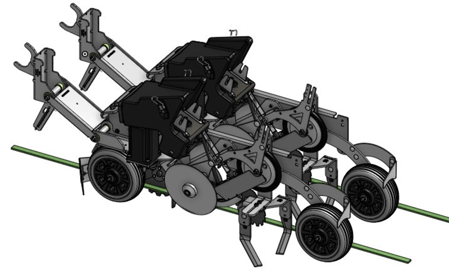

Sådan ser det ud, når 102011108 - Combi Tool Row Dist 30-43cm Package Per Active Trailer er monteret på robotten (se instruktionerne nedenfor i dette dokument):
OBS. Undtagelse vedrørende den højre række:
Delnummer 102011089 fjerner kun ukrudt 15,5 cm fra midten af rækken. Hvis rækkeafstanden er mere end 31 cm på den højre række, kan det derfor være nødvendigt at montere andre komponenter for at sikre fuldstændig ukrudtsbekæmpelse på højre side af robotens højre række. FarmDroid har følgende løsninger i dette tilfælde:
Løsning 1:
Køb også 1 x 102011108 til den højre række, da den kun renser 2 x 15,5 cm af området mellem de to rækker.
Løsning 2:
Tilføj en passiv trailer til højre for den højre aktive trailer, og bestil 1 x 102011107 til ukrudtsbekæmpelse i den sidste række. Husk, at 102011107 ikke indeholder den passive trailer selv, så sørg for, at der er plads til den passive trailer på værktøjsbjælken til højre for den højre aktive trailer.
Løsning 3:
Kontakt din FarmDroid-repræsentant for at drøfte, hvilke muligheder der er tilgængelige for din opsætning.
Opsætning til robotter med rækkeafstande på 43-51 cm og skiftevis aktive og passive trailere
Denne opsætning fungerer kun, hvis rækkeafstanden er mellem 43 og 51 cm. Hvis afstanden er mindre end 43 cm, skal du bruge systemet uden passive trailere som forklaret tidligere.
For hver række skal du bruge:

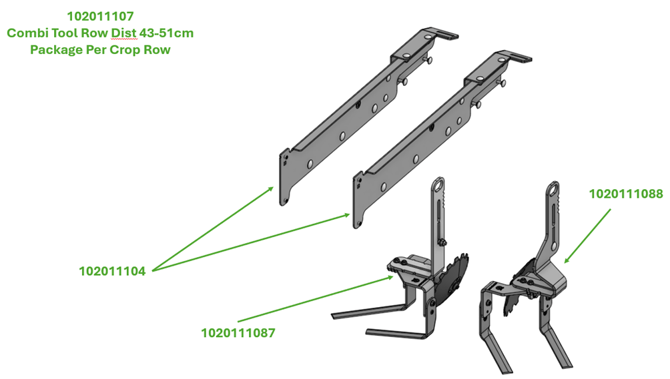

1 x 102011107 - Kombiværktøj, rækkeafstand 43-51 cm, pakke pr. afgrøderække
Denne Combi Tool-pakke indeholder:

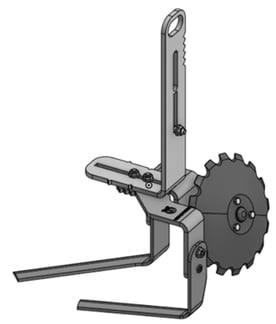

- 1 x 102011087 – Kombiværktøj venstre række (på aktiv trailer)
Placeret på den aktive trailer til ukrudtsbekæmpelse på venstre side af rækken
- 1 x 102011088 – Kombiværktøj højre side (på passiv trailer)
Placeret på den passive trailer til ukrudtsbekæmpelse på højre side af rækken
- 2 x 102011104 - Afstivningsbeslag til trailer
Den ene bruges til at montere værktøjet på den aktive trailer, og den anden til den passive trailer.
Konfigurationen for alle aktive og passive trailere er meget ens. Denne opsætning vil fjerne ukrudt i de yderste rækker fuldstændigt.

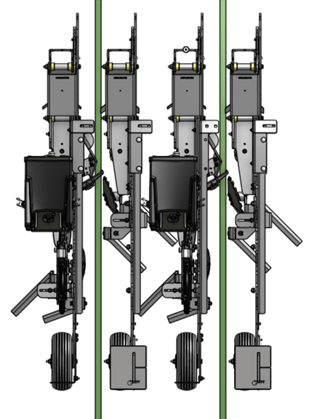

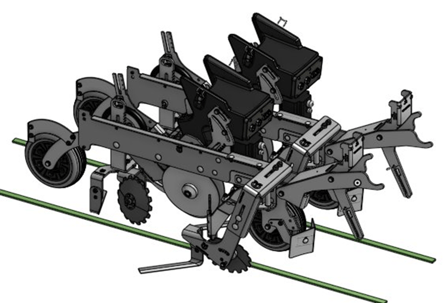

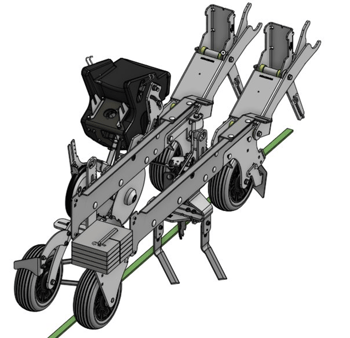

Sådan ser det ud, når 102011107 - Kombiværktøj, rækkeafstand 43-51 cm, pakke pr. afgrøderække, er monteret på robotten (se vejledningen nedenfor i dette dokument).
Andre konfigurationsmuligheder
Combi Tool kan også bruges på robotter, der har en anden kombination af aktive og passive trailere, men dette er en speciel konfiguration, og vi anbefaler, at du kontakter din lokale FarmDroid-repræsentant for at få instruktioner om opsætning og bestilling.
Husk, at det er obligatorisk at afstive trailerrammen med afstivningsbeslag med varenummer 102011104, når Combi Tool monteres på alle trailere (både aktive og passive):
Det betyder, at hvis du bestiller følgende produkter alene og ikke som en del af de to ovenfor beskrevne pakker, skal du huske at bestille de afstivningsbeslag, der skal bruges til hver trailer, som værktøjet skal monteres på:
102011087 – Kombiværktøj venstre række (på aktiv trailer)
102011088 – Kombiværktøj højre række (på passiv trailer)
102011089 – Kombiværktøj højre side (på aktiv trailer)
Sliddele

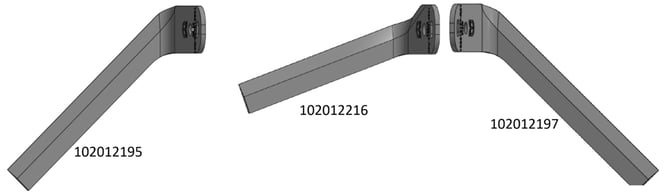

Der findes 3 forskellige knive til Combi Tool. De er alle opgraderet til 4 mm tykkelse for øget holdbarhed. Bestil din sliddel afhængigt af den Combi Tool-konfiguration, du har.
- 102012195 L-DEL VENSTRE 45 GRADER 4 MM
45° vinklet til ukrudtsbekæmpelse på venstre side af afgrøden
- 102012216 L-DEL VENSTRE 20 GRAD 4 MM
20° vinklet bagkniv til værktøj 102011087 for at øge afstanden til baghjulet
- 102012197 L-DELERET 45 GRADER 4 MM
45° vinklet til ukrudtsbekæmpelse på højre side af afgrøden
Det er den samme takkede skæreskive til alle værktøjer - varenummer 102012192

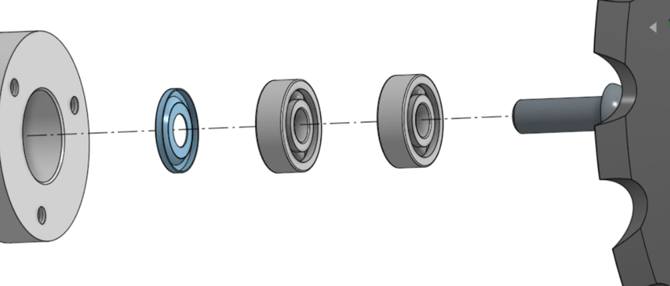

Lejerne til skiverne slides med tiden. Heldigvis kan de nemt udskiftes ved at skrue de tre skruer, der holder skiven på plads, ud. Når skruen bag skiven er skruet ud, kan lejerne fjernes.
Det er af afgørende betydning for de nye lejes levetid, at dækskiven , der er markeret med blåt på billedet ovenfor (varenummer: 608ZAV), udskiftes sammen med lejerne ( varenummer: SS-608-2RS). Vær også opmærksom på dækskivens retning.
Bemærk: Efter udskiftning af lejerne kan skiven dreje hårdt, hvilket skyldes, at dækskiven skal tilpasse sig. Efter ca. 100 omdrejninger bør skiven køre normalt. Forsøg at grave dybt ned i jorden med redskabet i 100 m efter udskiftning af lejerne. Dette bør udøve tilstrækkelig kraft på skiven til at slibe dækskiven på plads.
Montering af kombinationsværktøjet på traileren
Som nævnt tidligere er det vigtigt først at montere afstivningsbeslaget på traileren for at kunne montere Combi Tool. Det gøres (næsten) på samme måde på aktive og passive trailere.
Montering af kombinationsværktøj på den aktive trailer:

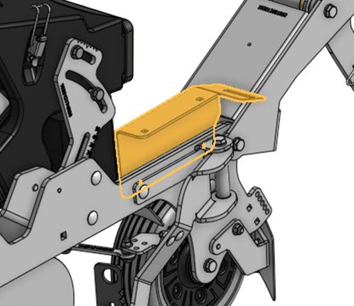

Trin 1: Løsn denne del

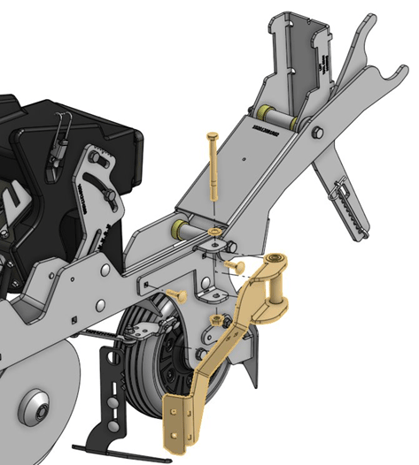

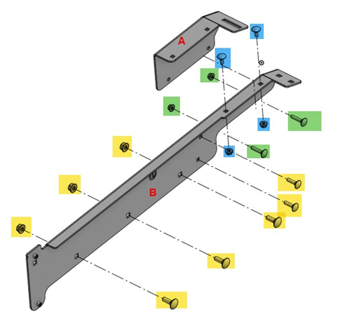

Trin 2: Udskift de bolte, der er markeret med gult, med nye bolte, der er markeret med grønt. Det kræver afmontering af ukrudtsarmen på aktive trailere. Alle nødvendige bolte og dele er inkluderet i 102011104 - Afstivningsbeslag til trailer.
Trin 3: Monter beslaget (vist som A på billedet ovenfor) og monter delene fra trin 1 igen. Spænd ikke møtrikkerne endnu.

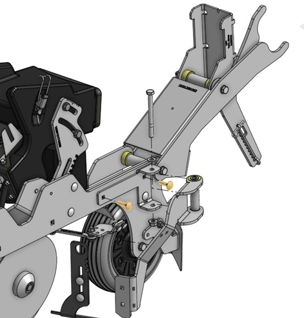

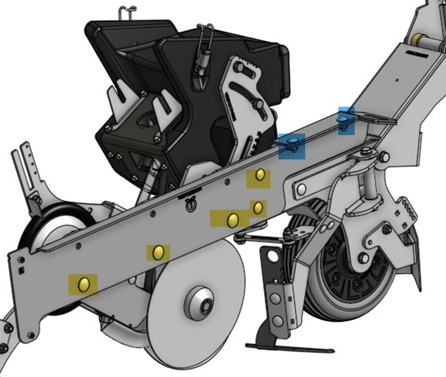

Trin 4: Afmonter disse bolte
Monter de gule bolte og møtrikker. Spænd ikke møtrikkerne endnu.
Trin 5: Monter de blå bolte og møtrikker, og stram alle møtrikker.

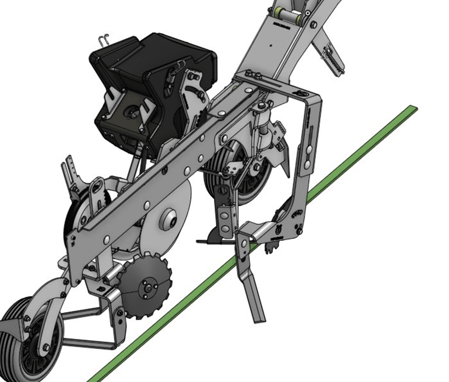

Trin 6: Nu kan du montere kombinationsværktøjet på afstivningsbeslaget som vist nedenfor.
Det er nemmere at montere afstivningsbeslaget på den passive trailer, da den del, der skulle løsnes på den aktive trailer i trin 1, ikke findes her. Spring blot trin 1 over og følg instruktionerne i trin 2-5.
Trin 6: Monter kombinationsværktøjet del 102011088 – kombinationsværktøj højre række side (på passiv trailer) som beskrevet i kombinationsværktøjspakken 102011107 – kombinationsværktøj rækkeafstand 43-51 cm pakke pr. afgrøderække.
