Begrænsninger på produktet.
Denne manual gælder for version 2.0, der er udgivet til vækstsæsonen 2026, og dækker ikke tidligere versioner af produktet.
Denne version af Combi Tool fungerer ikke med rækkeafstande på mindre end 30 cm. Hvis du har rækkeafstande på mindre end 30 cm, skal du kontakte din lokale FarmDroid-repræsentant for at få vejledning.
Funktion.
Produktets koncept er at fjerne jord fra planten, så ukrudtsknivene ikke dækker frøplanten med jord, når den første ukrudtsbekæmpelse udføres. Dette opnås ved hjælp af en skive, der er monteret foran ukrudtskniven, og som fjerner jorden fra rækken af frøplanter. Skiven har også til opgave at forhindre ophobning af planterester på knivens skaft, hvilket i ekstreme tilfælde kan føre til, at kniven ødelægger frøplantens rodsystem og dermed dræber afgrøden.
Senere på sæsonen kan ukrudtsknivens stivhed og form skære ukrudt som modne tidsel og lignende planter. Knivene er placeret i et mønster, så de skærer helt igennem jorden mellem rækkerne, hvilket sikrer rene marker gennem hele sæsonen. Knivene i version 2.0 er opgraderet til 4 mm tykkelse for øget holdbarhed.
Værktøjet er designet til at kunne luge fra 1 cm på hver side af midten af rækken op til 8 cm fra midten på hver side. Dette gør det muligt at bruge værktøjet gennem hele vækstsæsonen. For de smalle rækker (varenummer 102011089) skal du være opmærksom på, at portalens højde over afgrøden er 27 cm. Dette kan i nogle afgrøder begrænse brugen af dette værktøj i slutningen af sæsonen.
Værktøjets overordnede struktur.
Der er to hovedgrupper af værktøjet: én til robotter med kun aktive trailere og én til robotter med skiftevis aktive og passive trailere. Værktøjet kan også bruges på robotter, der har en anden kombination af aktive og passive trailere, men dette er en speciel konfiguration, og vi anbefaler, at du kontakter din lokale FarmDroid-repræsentant for at få instruktioner om opsætning og bestilling.

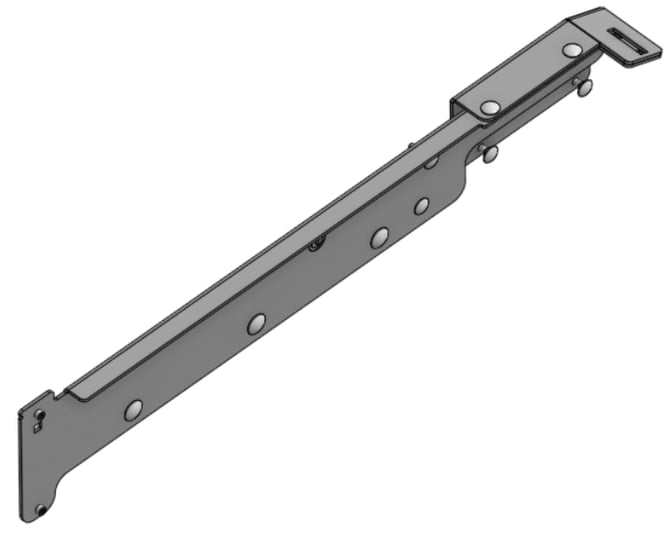

For alle trailere, både aktive og passive, der er monteret med kombinationsværktøjet, er det obligatorisk at afstive trailerrammen med afstivningsbeslag, varenummer 102011104:
Opsætning til robotter med skiftevis aktive og passive trailere.
Denne opsætning fungerer kun, hvis rækkeafstanden er mellem 43 cm og 51 cm. Hvis afstanden er mindre end 43 cm, skal du bruge systemet uden passive trailere som beskrevet nedenfor.

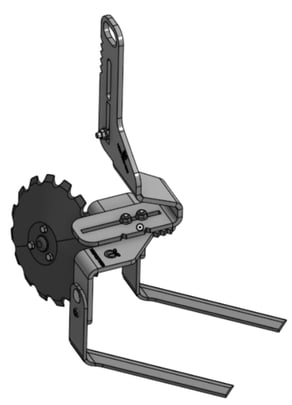

Systemet består af et redskab, der monteres på den aktive trailer og har til opgave at luge ukrudt på venstre side af rækken. Varenummeret er 102011087:
I den passive trailer har systemet et kombinationsværktøj monteret til ukrudtsbekæmpelse på højre side af rækken. Varenummer 102011088:
Opsætning for robotter med kun aktive trailere.

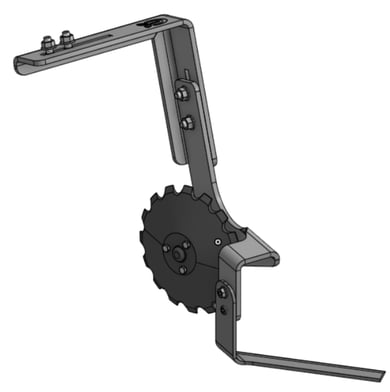

Ved rækkevidder mellem 30 og 43 cm monteres kun aktive trailere på robotten til ukrudtsbekæmpelse med kombinationsværktøjssystemet. For den venstre række kan der være undtagelser, se afsnittet om konfiguration senere i dette dokument. Til ukrudtsbekæmpelse på højre side af rækken anvendes varenummer 102011087 som vist i afsnittet ovenfor. Til venstre side af rækken anvendes varenummer 102011089:
Montering af værktøjet på traileren
Montering af stivhedskonsollen på traileren er identisk på passive og aktive trailere. For at montere den skal traileren afmonteres. Desværre er de 2 bolte, der er markeret med røde pile på tegningen nedenfor, for korte og skal udskiftes, og det kræver afmontering af ukrudtsarmen på aktive trailere. Alle nødvendige bolte og dele er inkluderet i varenummer 102011104.

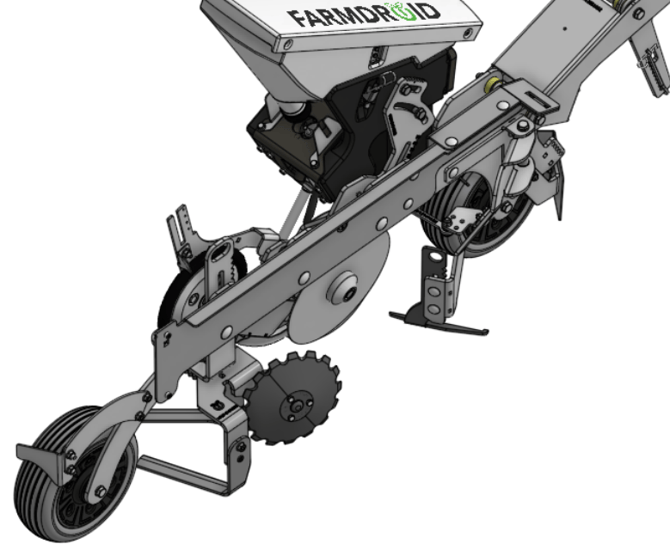

Montering af venstre side kombinationsværktøj på aktive trailere er nemt efter montering af stivhedsbeslaget:

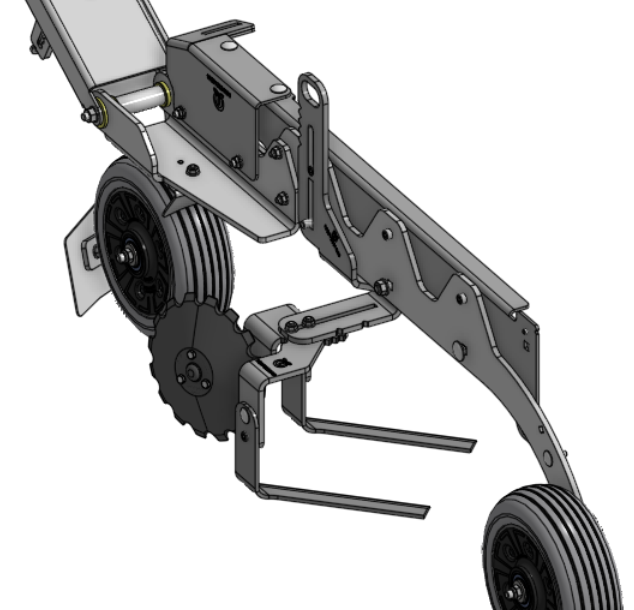

Montering af det rigtige sidekombiværktøj på en passiv trailer:

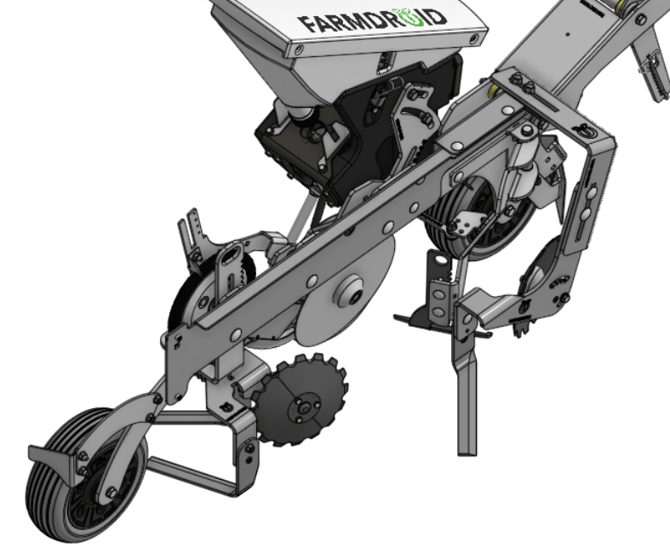

Kombiværktøj til både venstre og højre side monteret på aktiv trailer til kørsel i rækker mellem 30 og 43 cm.
Konfigurationer
43 til 51 cm rækkeafstand skiftevis mellem aktive og passive trailere.
For hver række skal du bruge:
1 x 102011087 - Ukrudtsbekæmpelseskonsol venstre 2 KN. Til CT-
1 x 102011088 - Ukrudtsbekæmpelseskonsol højre 2 KN. Til CT-
2 x 102011104 - Afstivningsbeslag til trailer
Hvor 102011087 er placeret på den aktive trailer og luger venstre side af rækken.
Og 102011088 er placeret på den passive trailer og luger højre side af rækken.
Konfigurationen for alle aktive og passive trailere er ens. Denne opsætning vil fjerne ukrudt i de yderste rækker fuldstændigt.
30 til 43 cm rækkeafstand med kun aktive trailere
Her er der nogle problemer med den venstre række. Varenummer 102011089 luger kun 15,5 cm fra midten af rækken. Hvis der er mere end 31 cm mellem rækkerne i den venstre række, er det derfor nødvendigt at udskifte delnummer 102011089 med en passiv trailer monteret med 102011088 for at sikre fuldstændig rensning af den venstre række mellem to gennemkørsler med robotten. Alternativt vil der være en stribe mellem den venstre række af to gennemkørsler, der ikke er fuldstændig ukrudtsrenset.
For hver række bortset fra den sidste til venstre skal følgende placeres på den aktive trailer:
1 x 102011087 - Ukrudtsbekæmpelseskonsol venstre 2 KN. Til CT
1 x 102011089 - Ukrudtsbekæmpelseskonsol udenfor højre Til CT
2 x 102011104 - Afstivningsbeslag til trailer
For den venstre række, hvis rækkeafstanden er mere end 31 cm, skal du bruge følgende. Hvis rækkeafstanden er 31 cm eller mindre, skal du blot bruge samme opsætning som for alle andre rækker ovenfor.
1 x 102011087 - Ukrudtsbekæmpelseskonsol venstre 2 KN. Til CT-
1 x 102011088 - Ukrudtsbekæmpelseskonsol højre 2 KN. Til CT-
2 x 102011104 - Stivningsbeslag til trailer-
Og en passiv trailer monteret længst til venstre på robotten.
Sliddele:

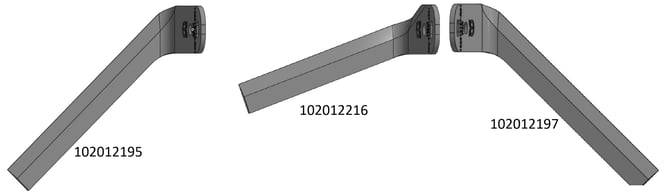

Der er 3 forskellige knive til Combi-værktøjet - Alle opgraderet til 4 mm tykkelse for øget holdbarhed.:
102012195 - 45° vinklet til ukrudtsbekæmpelse på venstre side af afgrøden.
102012216 - 20° vinklet til bagkniv til værktøj 102011087 for at øge afstanden til baghjulet.
102012197 - 45° vinklet til ukrudtsbekæmpelse på højre side af afgrøden

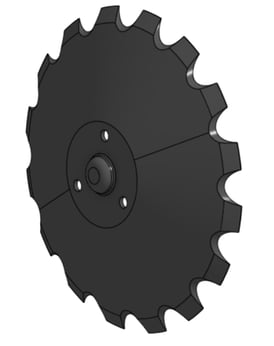

Det er den samme skæreskive til alle værktøjer - varenummer 102012192
Lejerne til skiverne vil med tiden blive slidt, men de kan nemt udskiftes ved at skrue de tre skruer, der holder skiven på plads, ud. Derefter skrues skruen bag skiven ud, og lejerne kan fjernes. Det er afgørende for de nye lejeres levetid, at koverpladen – varenummer: 608AV – udskiftes sammen med lejerne – varenummer: SS-608-2RS. Skiven er markeret med blåt på billedet nedenfor. Bemærk også skivens retning.
