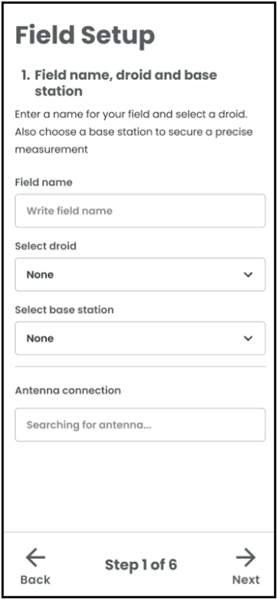

Feltopsætningsværktøj: forberedelse af basestation v2.0 - VIDEO

Ansvarsfraskrivelse - Årsag til at køre proceduren - Procedure for at justere FD-basestationen med en ekstern NTRIP-caster

ADVARSEL! ⚠️

  • Følgende procedure skal gentages for hver landmand, der ønsker at bruge en FST med Base Station v2.0.
  • Hvis landmanden af en eller anden grund skifter NTRIP-caster, skal hele proceduren gentages.
  • Brug af FST med Base Station v2.0 betyder, at det tidligere opmålte felt IKKE KAN BRUGES LÆNGERE



ÅRSAG TIL AT KØRE DENNE PROCEDURE

Med Base Stations 2.0 skal FST'en bruge en ekstern NTRIP-caster for at opnå en RTK-nøjagtighed.

Grunden til at køre denne procedure er, at den eksterne NTRIP-caster (f.eks. EUREF) og FarmDroid-basestationen er to separate systemer, og derfor arbejder de på to lidt forskellige koordinatnet. (BILLEDE 1)



For at sikre, at både den eksterne NTRIP-caster og FarmDroid-basestationen er justeret, skal vi gennemgå den procedure, der er beskrevet nedenfor.

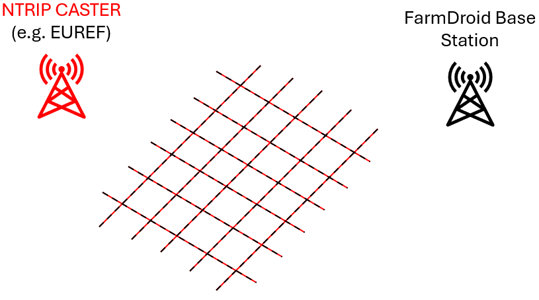

Det sikrer, at når du opmåler et punkt med FST'en, svarer det til nøjagtig det samme rumlige punkt på FarmDroid-basestationens gitter. Det betyder, at man opnår en situation som vist på billedet nedenfor.

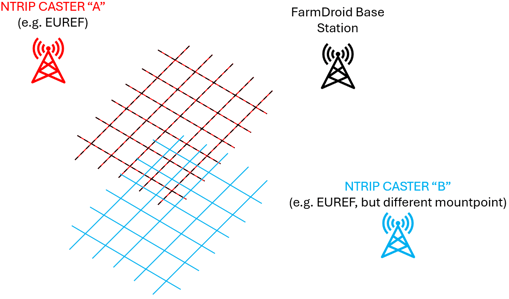

Grunden til, at proceduren skal gentages, hver gang vi ændrer en EXTERNAL NTRIP CASTER i FarmDroid-appen, er, at vi dybest set tilføjer et ekstra koordinatnet, som ikke er på linje med FarmDroid-basestationen, som vist på billedet nedenfor.

Det er vigtigt kun at vælge én ekstern basestation (i eksemplet ovenfor NTRIP CASTER "A") og holde sig til den beslutning.
Hvis du af en eller anden grund skifter mening og vil bruge en anden ekstern basestation (f.eks. NTRIP CASTER "B" på billedet ovenfor), skal du gennemgå nedenstående procedure en gang til.

Så hvis du kører proceduren igen og bruger NTRIP CASTER "B" som reference i stedet for NTRIP CASTER "A", vil det medføre en forskydning af alle felter, der var registreret med NTRIP CASTER "A". Derfor mister du disse felter, og robotten vil ikke længere kunne arbejde i dem.





PROCEDURE FOR AT JUSTERE FD-BASESTATIONEN MED EN EKSTERN NTRIP-CASTER

For at forberede et Field Setup Tool til kunder, der ejer en Base Station v2.0, skal du sørge for at opfylde følgende 3 forudsætninger:

  1. Sørg for, at kunden har en konto på FarmDroid-appen og har den nyeste version installeret på sin smartphone.
  2. Sørg for, at landmanden har en tredjeparts NTRIP-strøm. Hvis han/hun ikke har det, skal du registrere dig på EUREF - NTRIP caster (link)
    1. Vær opmærksom på, at domænet for EUREF-linket skal være ".be" (ikke ".de") 😎👍.
    2. Send din tilmelding i god tid, da det kan tage et par dage, før du modtager bekræftelsen.
  3. Du skal tildele markopsætningsværktøjet til landmandens konto i FarmDroid-appen.

Hvis forudsætningerne er opfyldt, skal du fortsætte med de næste trin.

TRIN 1

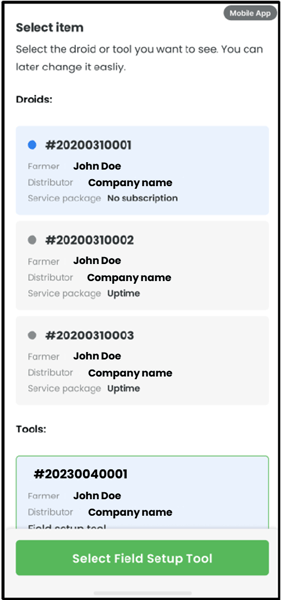

Gå ind i FarmDroid-appen på landmandens telefon, og vælg markopsætningsværktøjet i afsnittet "Værktøjer" nederst på skærmen.



TRIN 2

Klik på "Basisstation" og på "Tilføj basestation"



TRIN 3

Udfyld nu alle oplysninger fra NTRIP-casteren, inklusive USERNAME og PASSWORD, før du gemmer. Luk derefter appen.

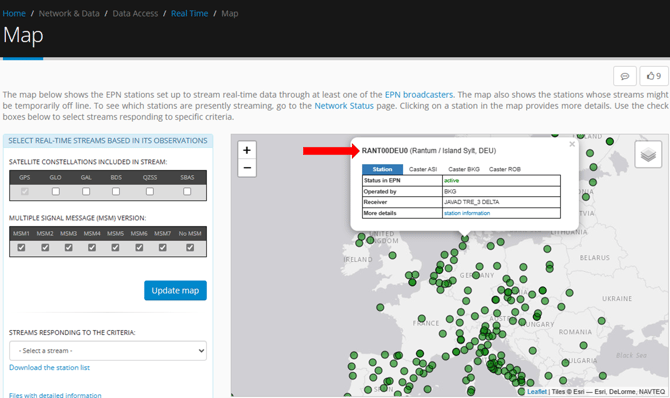

Hvis du vil bruge EUREF-netværket, skal du vælge den basestation, der er tættest på din placering, på følgende kort EUREF - Kort over basestationer.



EKSEMPEL 😁👇

På billedet nedenfor kan du se et eksempel på, hvordan skærmen vil se ud, hvis du tilføjer basestationen "RANT00DEU0" fra EUREF-netværket. Glem ikke at tilføje brugernavn og adgangskode, før du gemmer 😉.



SØRG FOR, AT DU KOPIERER BASESTATIONENS NAVN KORREKT (KONTROLLÉR FORSKELLEN MELLEM 0 "nul" OG O "bogstav"), SAMT BRUGERNAVN OG PASSWORD.





BEMÆRK: Medmindre andet er angivet af den specifikke NTRIP-caster, er "Port." altid 2101



TRIN 4

Følg videoguiden for at tilpasse basestationen v2.0 til brugen af Field Setup Tool.



TRIN 5

Nu er proceduren afsluttet. Følg venligst den næste vejledning Feltopsætningsværktøj: Sådan bruges det
