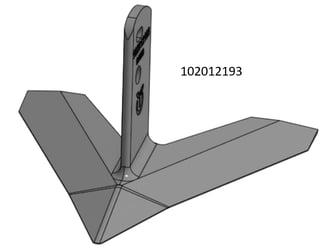

Indhold af A-aktiesæt
A-delssæt (102011072) indeholder A-delen og en pakke med en beslag og de nødvendige møtrikker og bolte.
Indhold af L-aktiesæt
102011111: L-delssæt (inkl. 102012195 venstre 45 grader)
102011112: L-delssæt (inkl. 102012197 højre 45 grader)
102011113: L-delssæt (inkl. 102012216 venstre 20 grader)
De indeholder alle et L-formet blad og en pakke med en beslag og de nødvendige møtrikker og bolte.
Som vist ovenfor er de nødvendige beslag, møtrikker og bolte samlet i en pakke og inkluderet i alle sættene.
Beslag og bolt acc L-share og A-share (Varenr.: 102011110)
-
1 x 102012203 - Beslag
-
1 x 603060164 - DIN603 M6 x 16
-
2 X 603060204 - DIN603 M6 x 20
-
3 x 6923S064 - DIN9623-S M6
-
1 x 912060064 - DIN912 M6 x 6
OBS. En af disse beslag skal bestilles separat.
Det er vigtigt at bestille en af disse fire beslag baseret på det ønskede sted, hvor du vil fastgøre værktøjet på robotten.

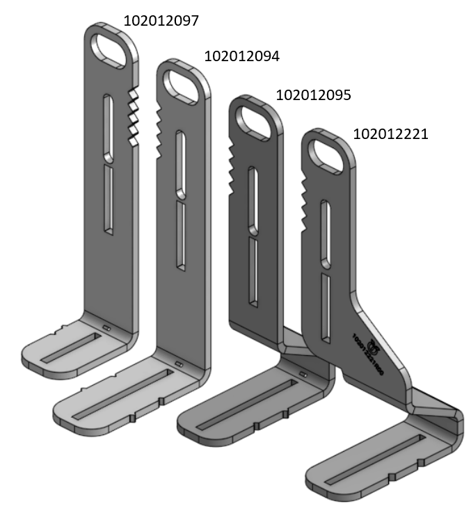

Her er de fire typer beslag, der passer til trailerens dele, med varenumre:

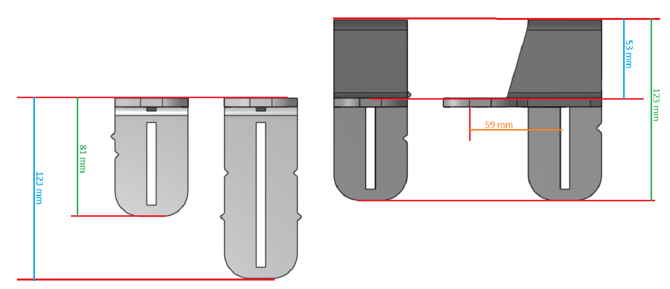

De forskellige mål på beslagene kan ses her:
Alle har samme totale højde på 258 mm.
Når du vælger beslaget, skal du være opmærksom på, at alle L-dele har en arbejdsbredde på 145 mm, og at A-delen har en arbejdsbredde på 160 mm.

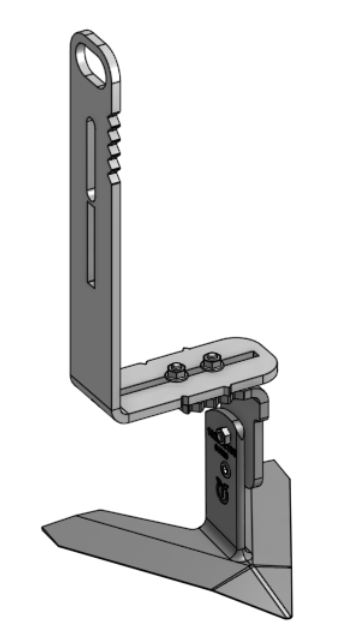

Som eksempel ser den endelige samling monteret med en A-del sådan ud, klar til at blive monteret på en trailer:
