Nødvendige værktøjer
Ved oversøisk forsendelse skal hver FD20 placeres på en palle og skilles delvist ad for at få plads i containeren.
For at undgå misforståelser med hensyn til delens navn anbefaler vi kraftigt, at du kigger i brugervejledningen og i reservedelskataloget, før du monterer robotten.
De nødvendige værktøjer til denne opgave er:
| Størrelse på skruenøgle | Del |
| 10 mm | side- og frontskørter |
| 13 mm | Sikkerhedsbøjler |
| 19 mm | Hjulsamling |
| 24 mm | Ballastvægte |

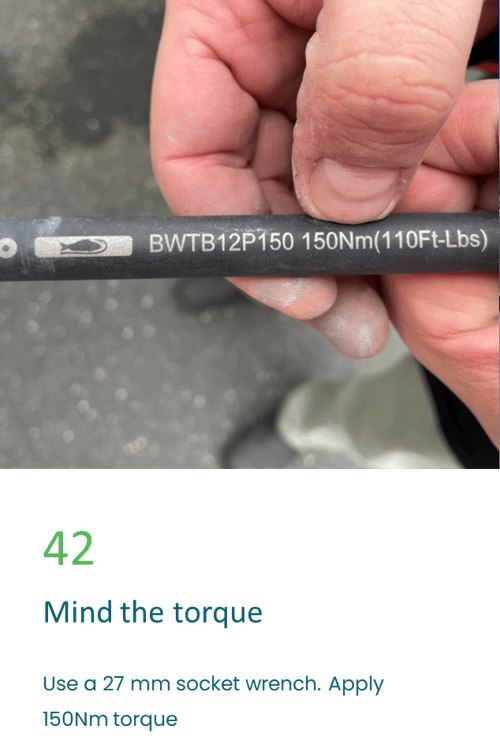

| 27 mm | baghjul |
FarmDroid anbefaler på det kraftigste, at man bruger personlige værnemidler under monteringsprocessen.
Dele til at samle

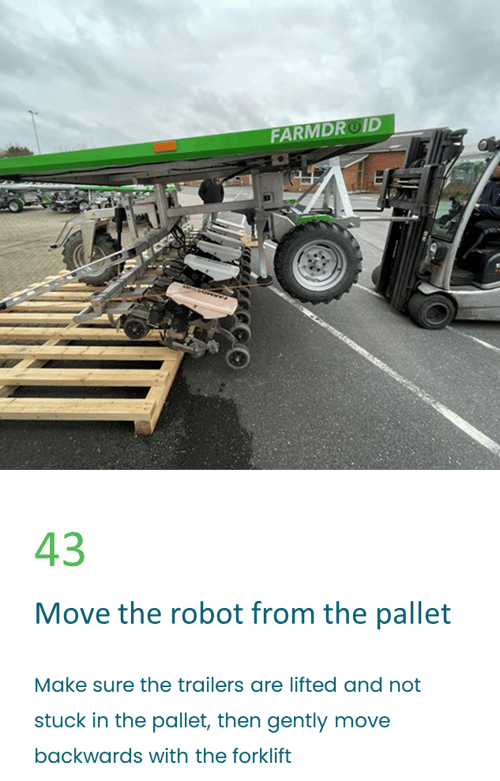

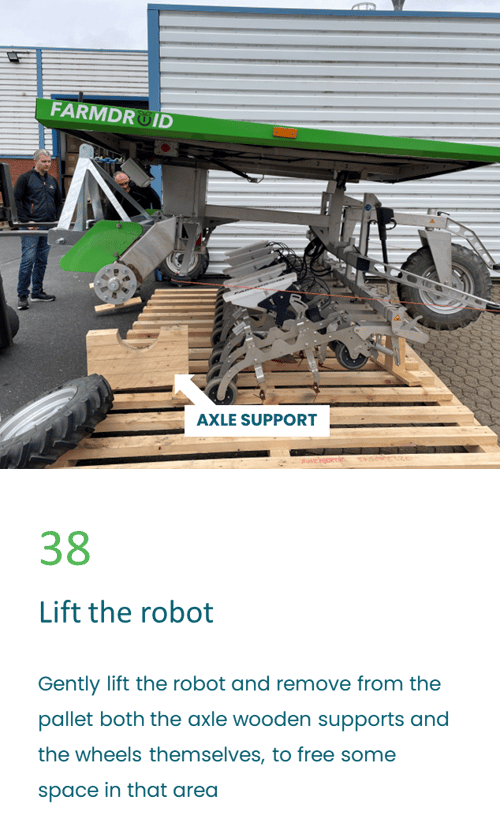

Før du flytter robotten væk fra transportpallen, skal du samle følgende dele i denne specifikke rækkefølge:

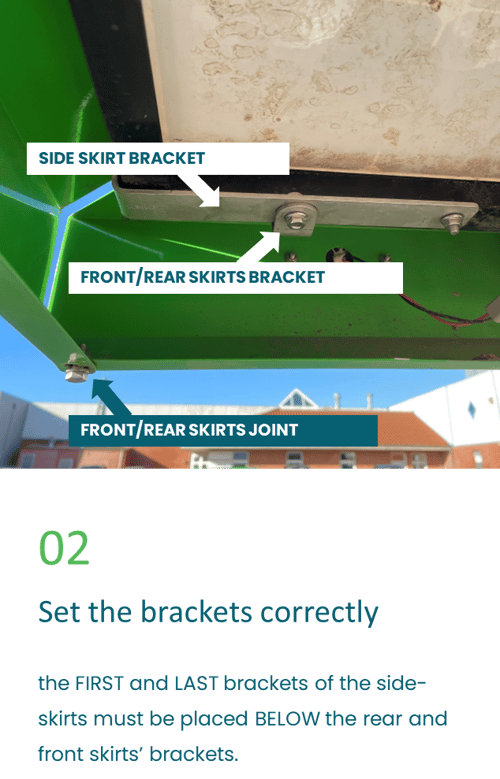

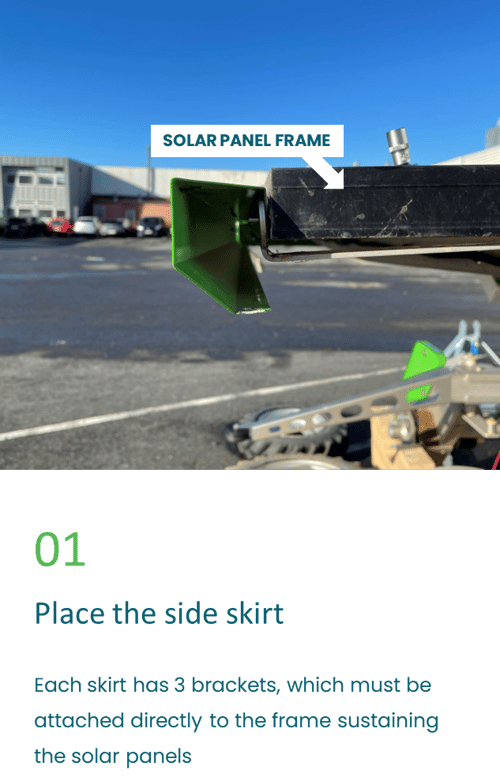

- Skørter i venstre og højre side

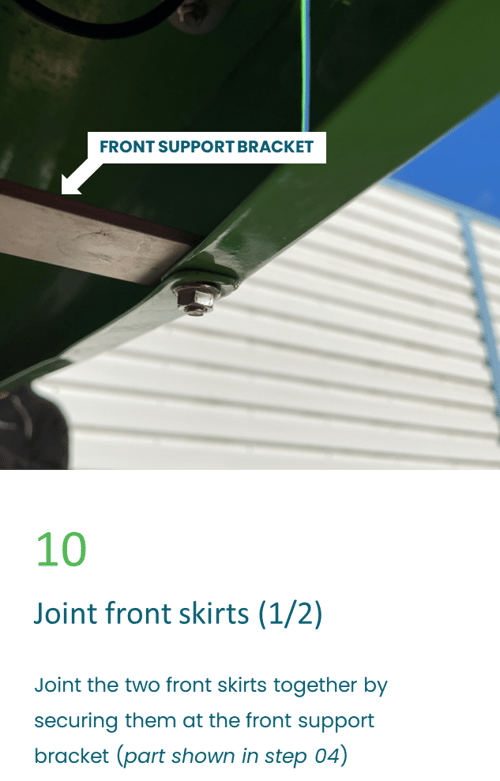

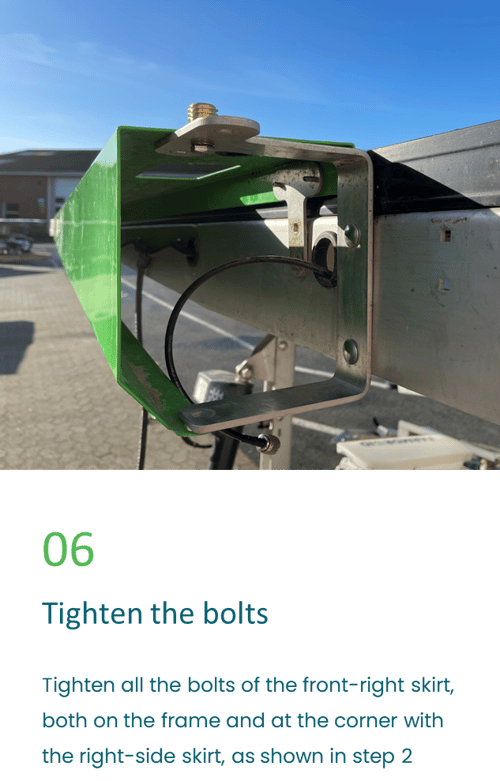

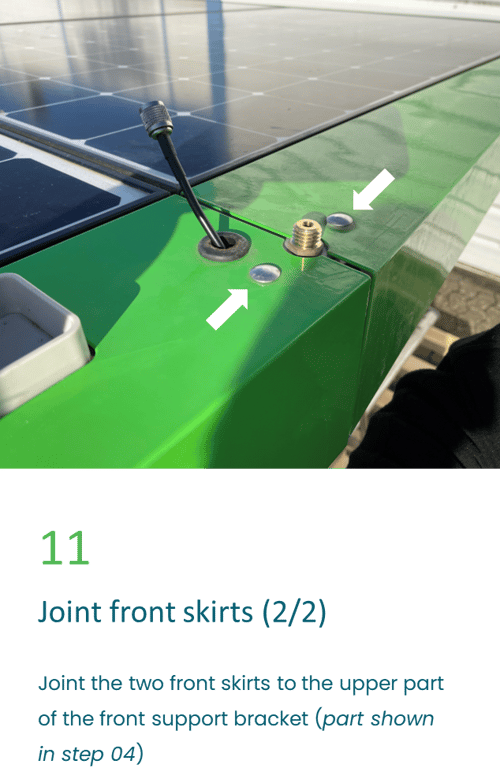

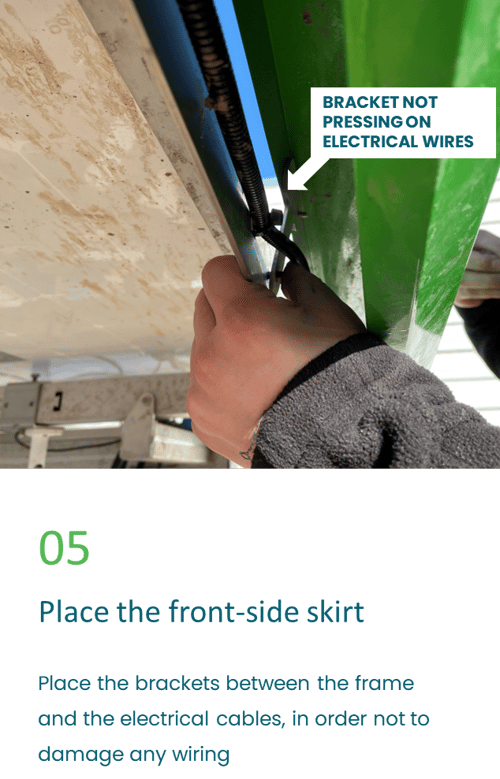

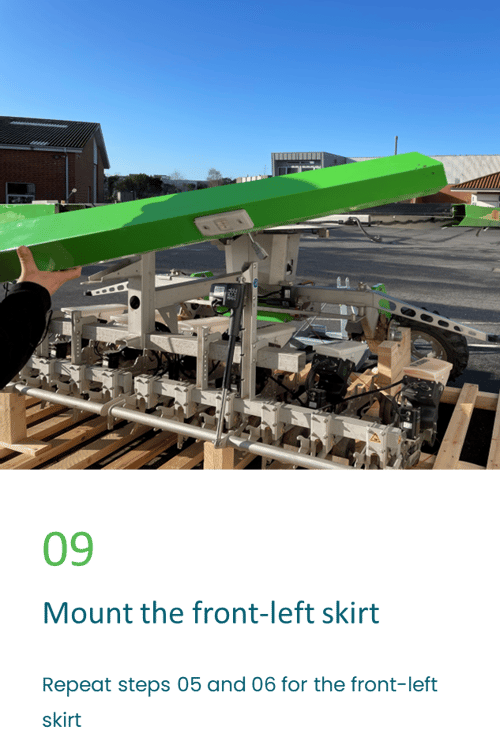

- To skørter foran

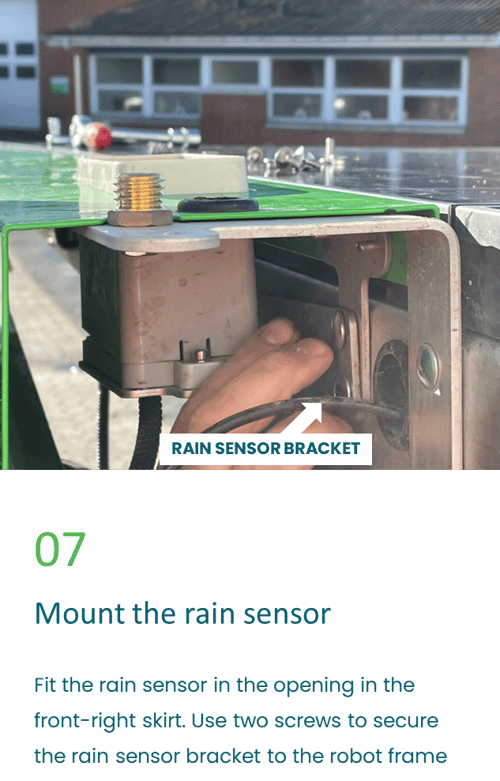

- Regnsensor

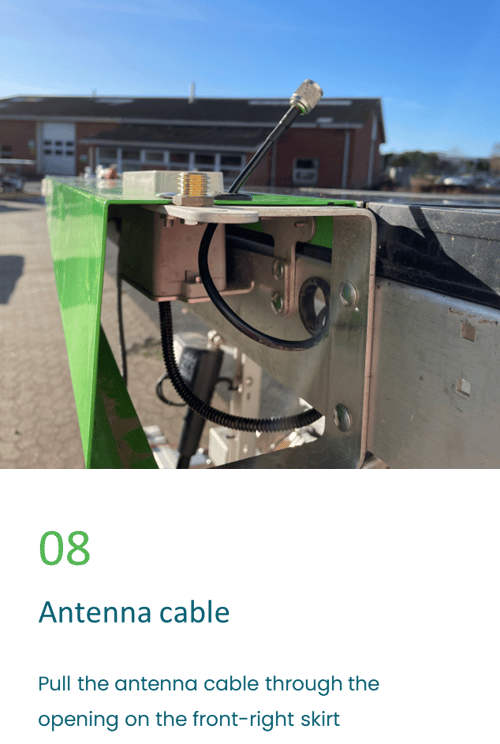

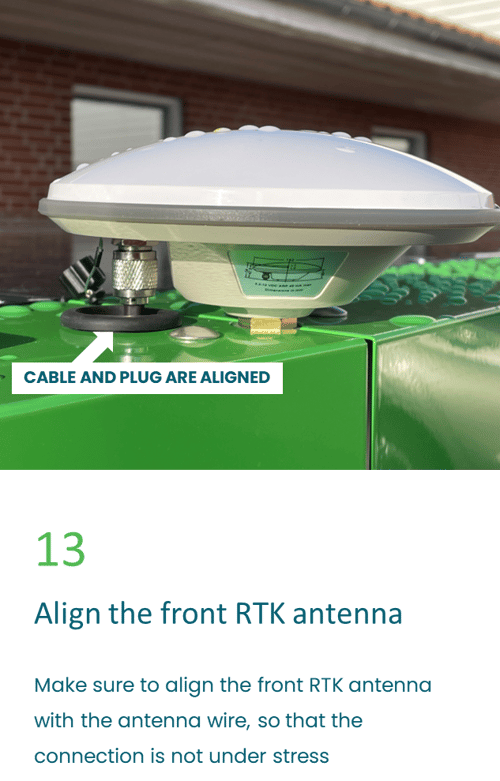

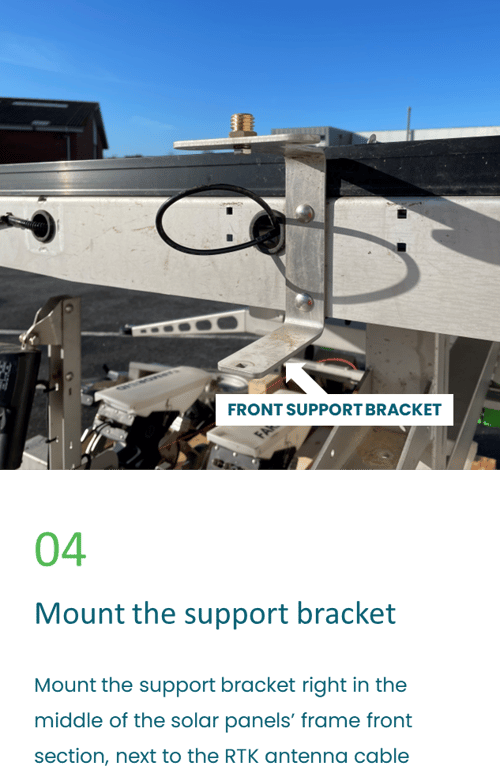

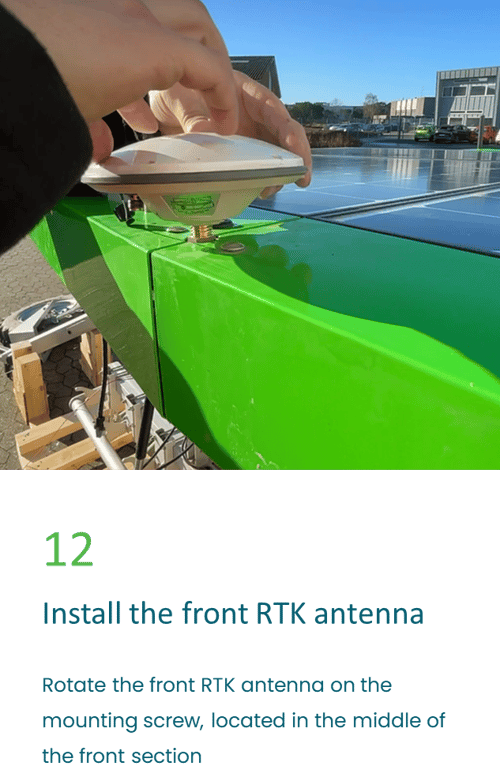

- RTK-antenne foran

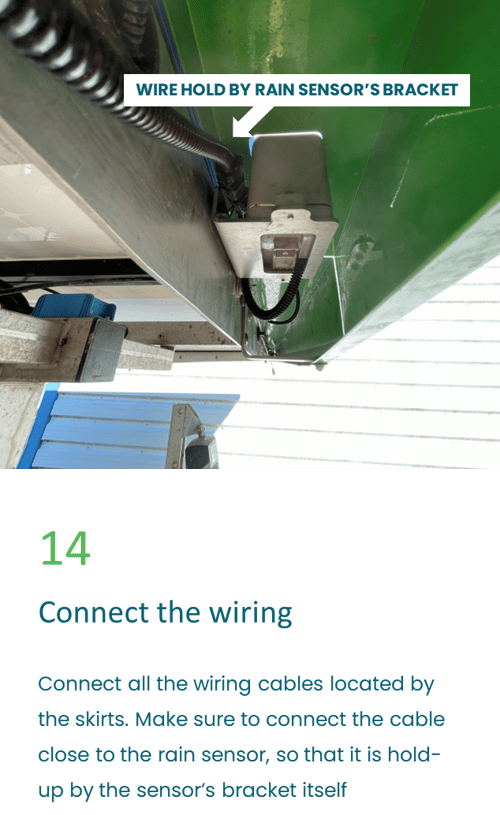

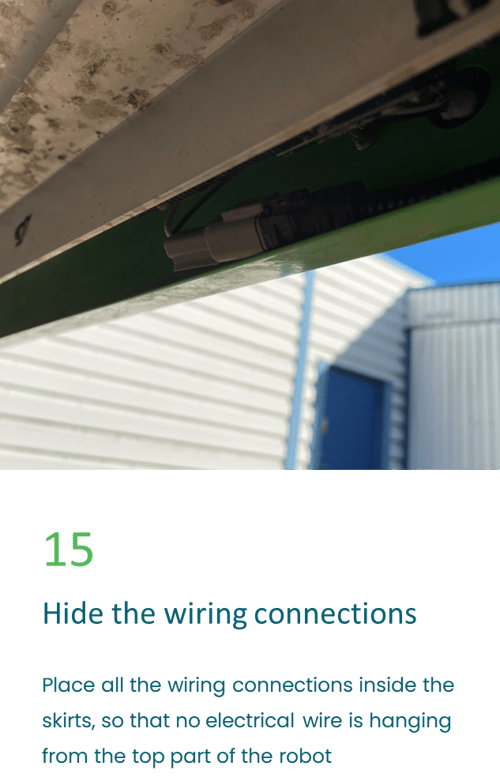

- Tilslut de elektriske ledninger

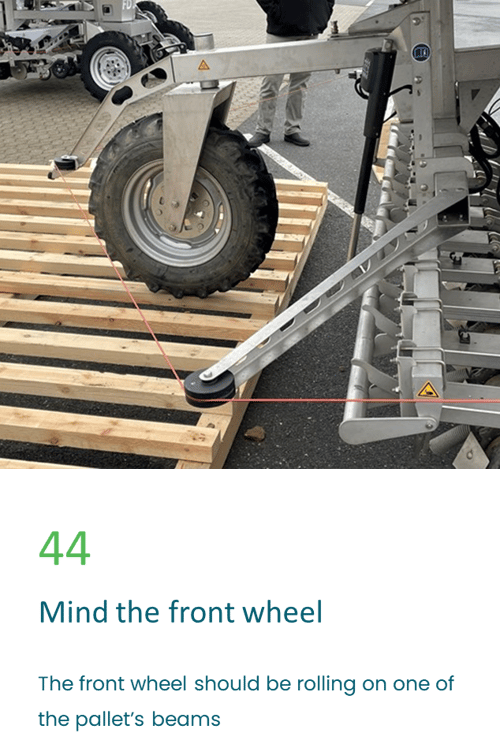

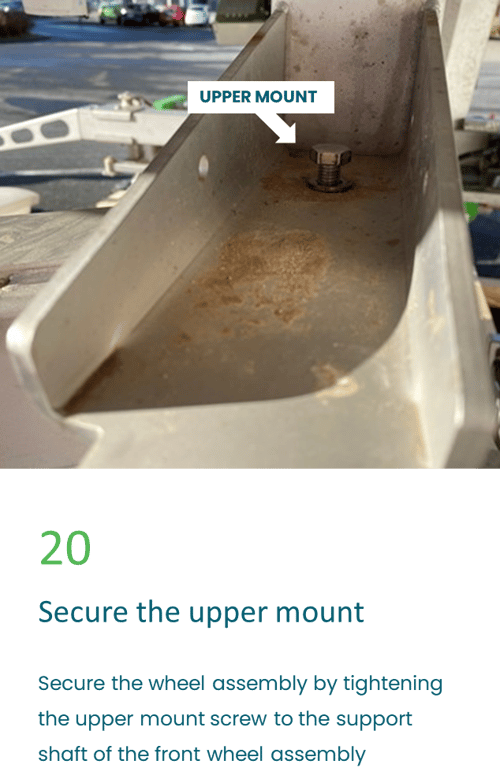

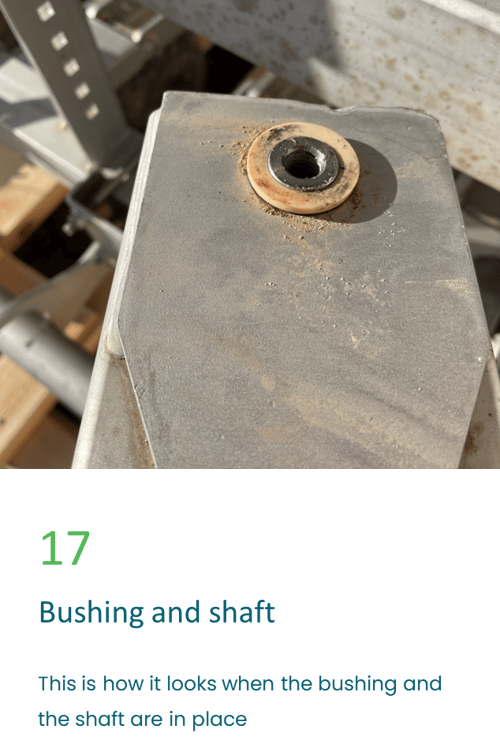

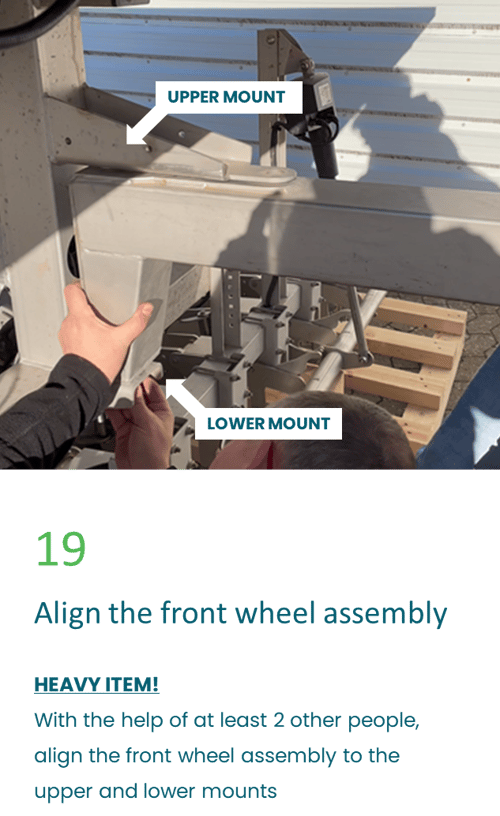

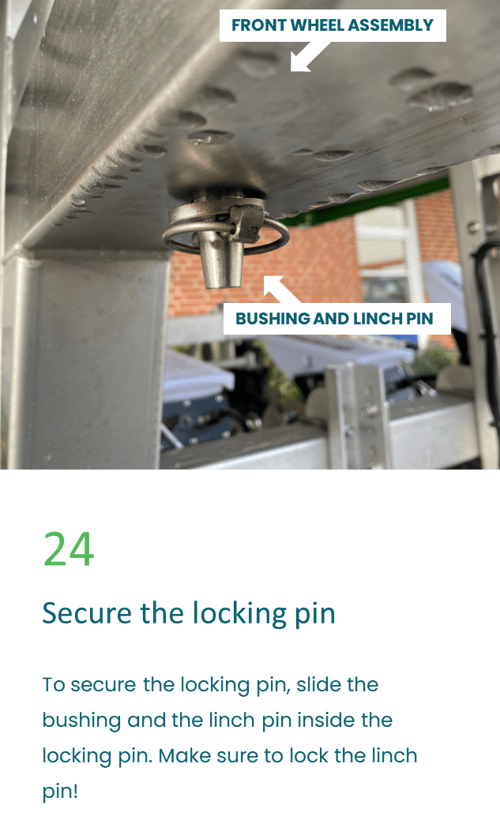

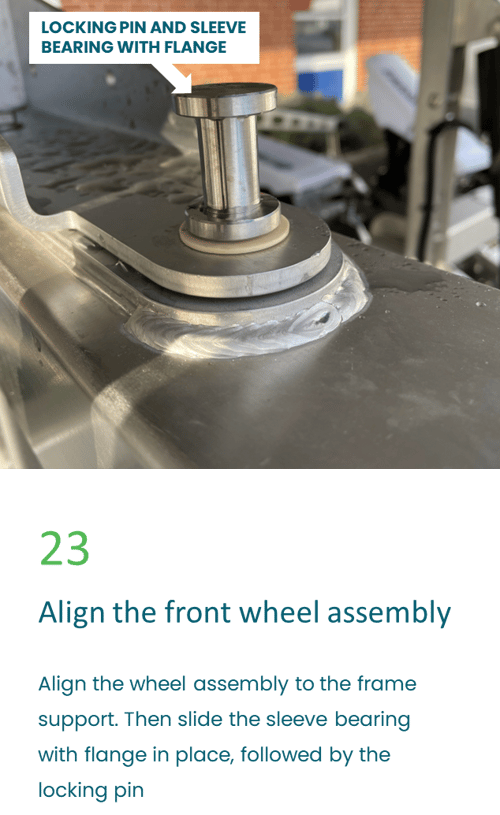

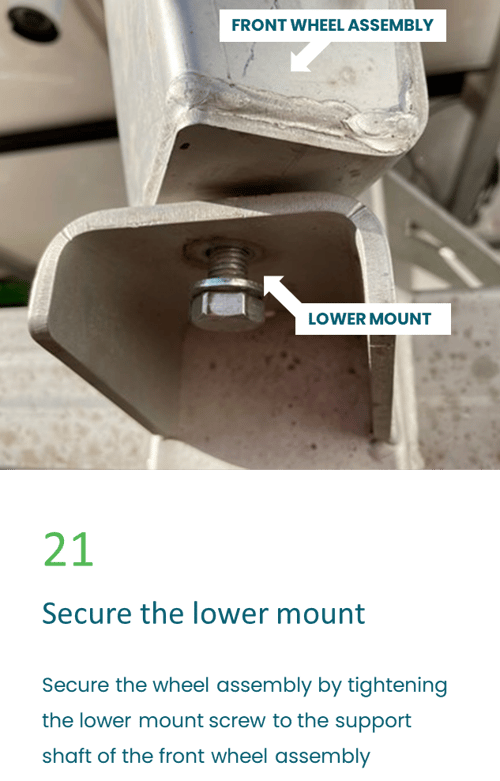

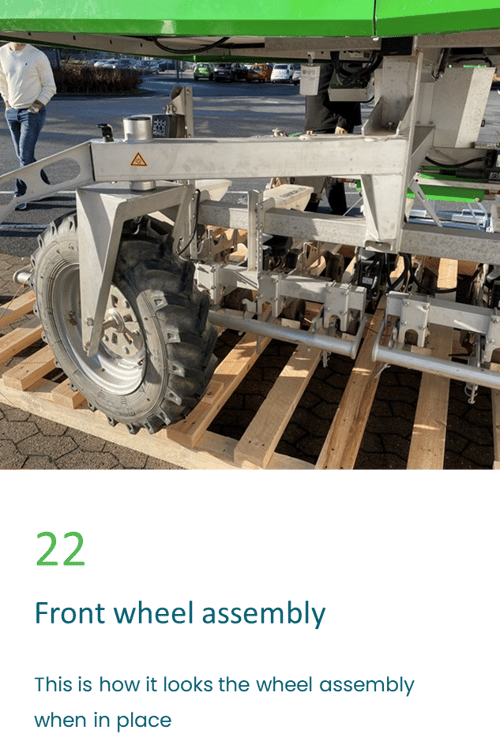

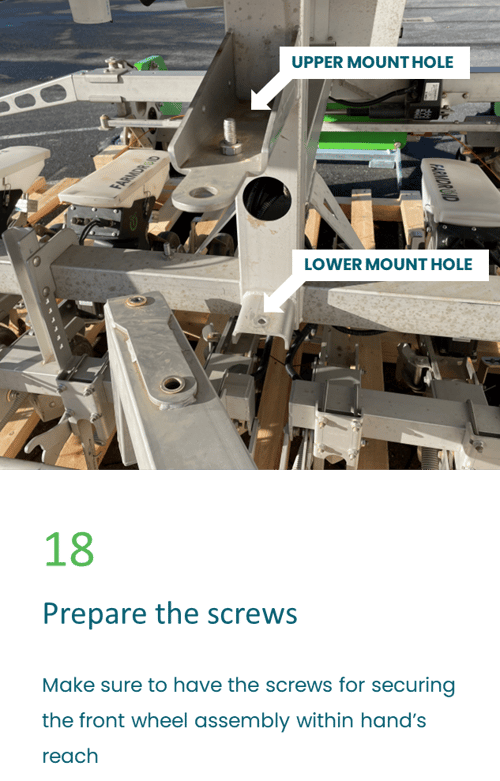

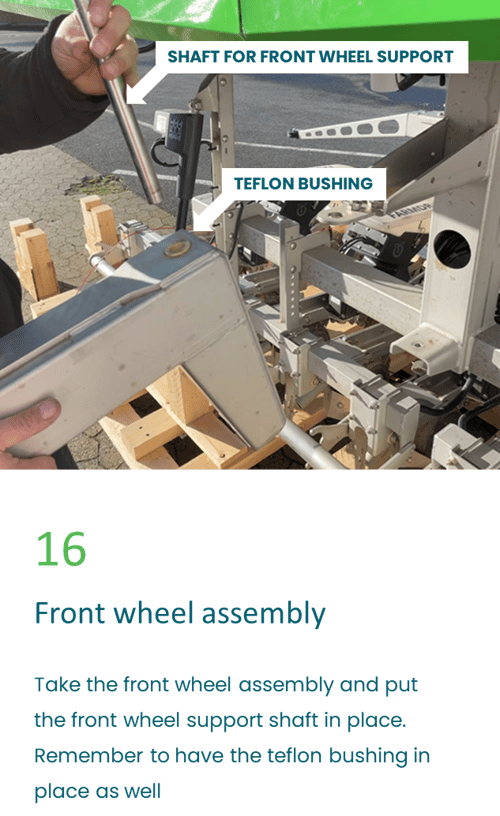

- Montering af forhjul
- Samling af sikkerhedsarm

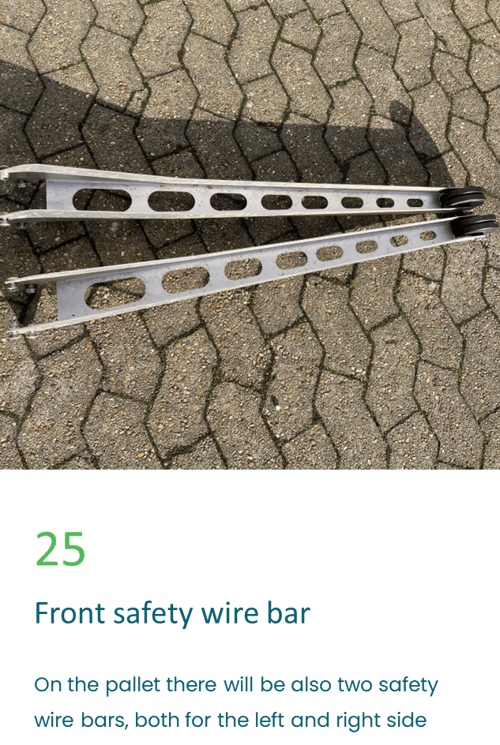

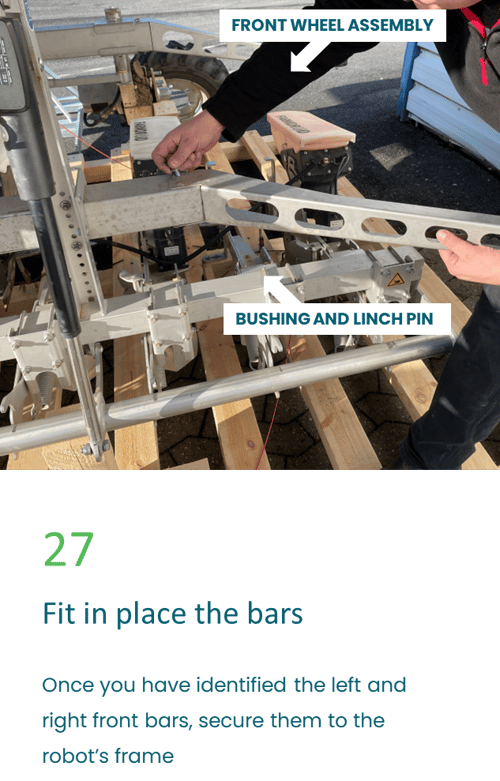

- Venstre og højre sikkerhedsbøjler

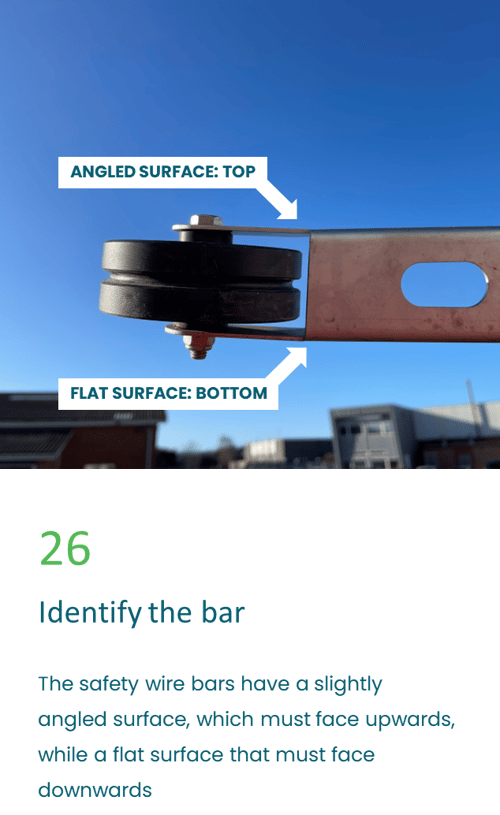

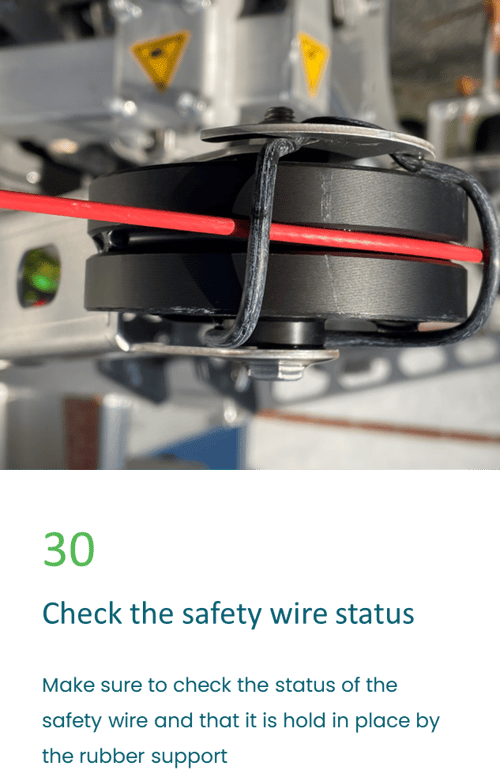

- Spænd sikkerhedswiren.

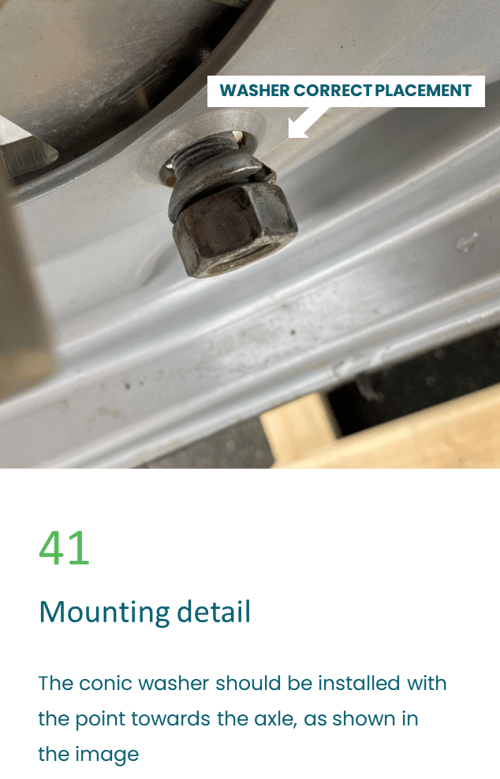

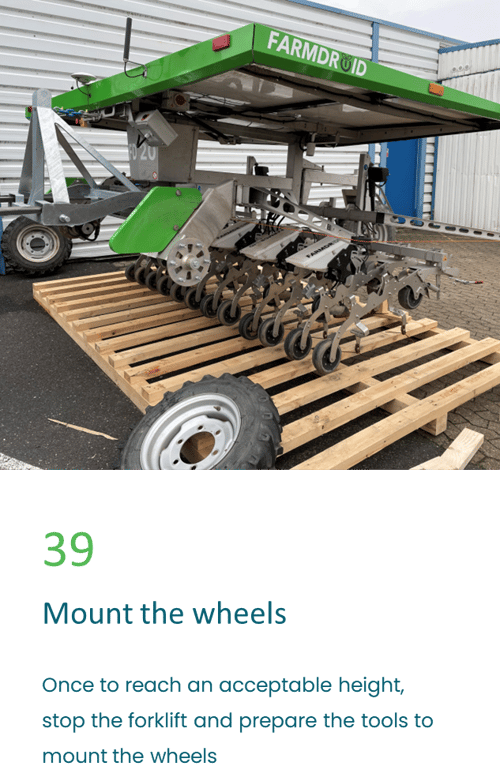

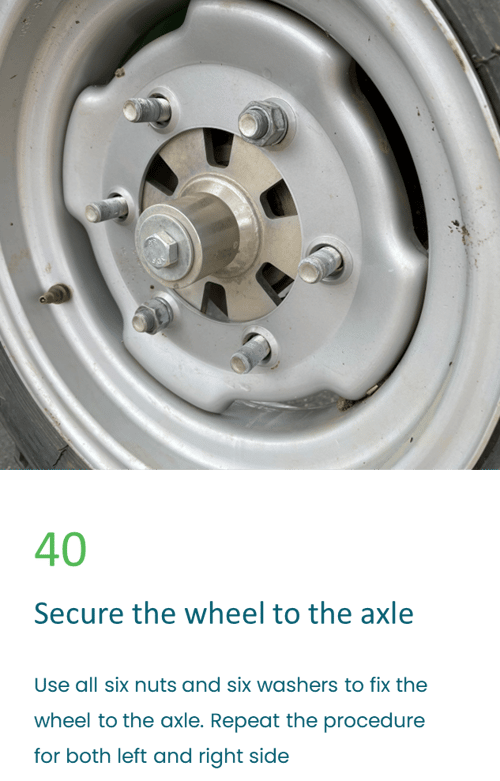

- Monter begge baghjul

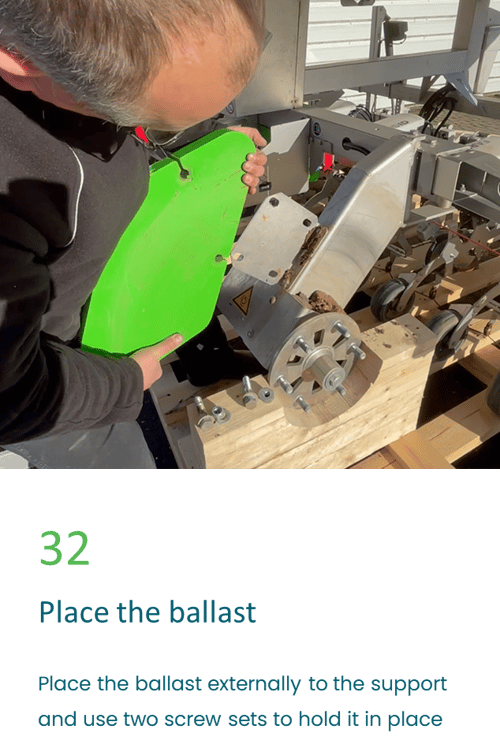

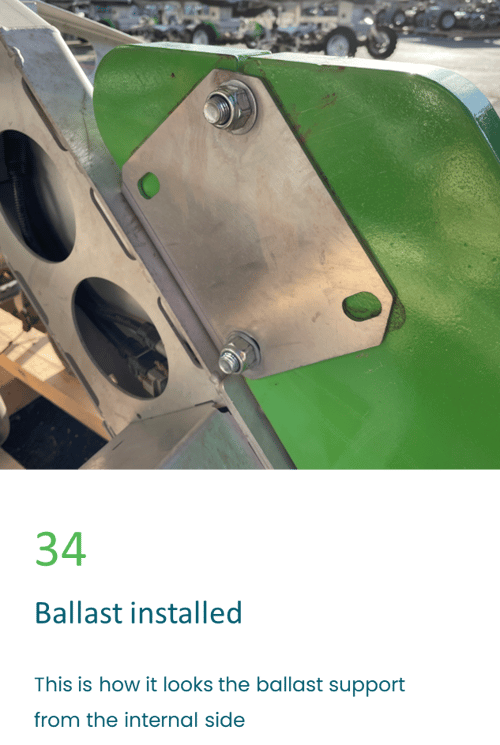

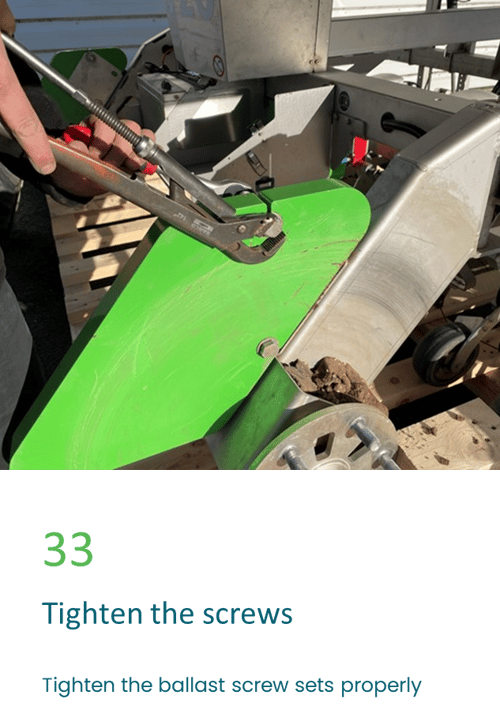

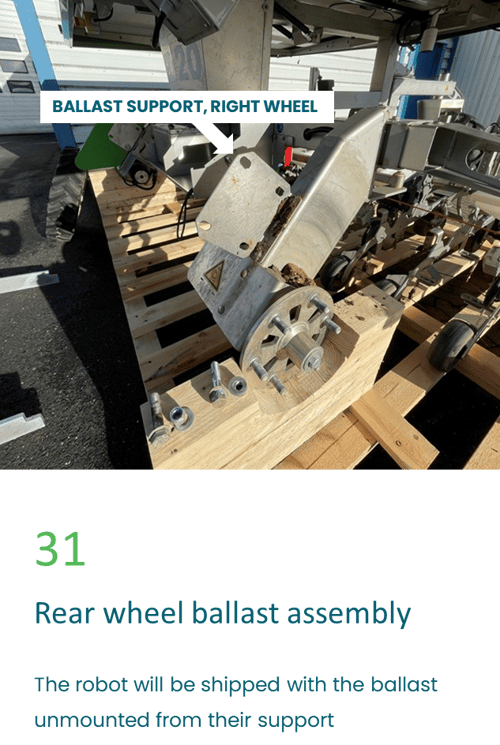

- Fastgør de 2x35 kg ekstra vægte
IDENTIFIKATION AF SOLPANELSKØRTER
Skørterne er de grønne dele, der dækker de fire sider af solpanelerne. Deres funktion er at skjule de elektriske ledninger samt at huse lysene.
På billedet nedenfor kan vi se det fra top til bund:
1. forreste venstre sideskørt
2. forreste højre sideskørt, med hus til regnsensor
3. nederdel i højre side
4. nederdel i venstre side
Bemærk: Venstre og højre side bestemmes ved at se på robotten bagfra. Sideskørter har orange lys, frontskørter har hvide lys.

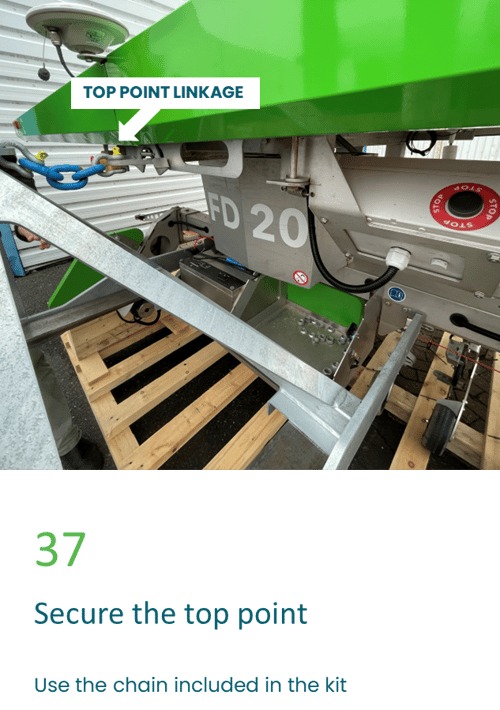

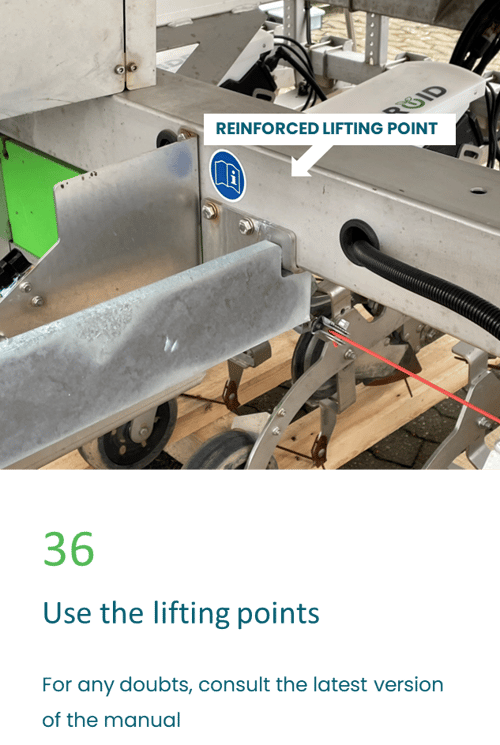

Trin for trin-guide
