Udskiftningssæt til frøventil: Sådan installeres det

Nedenfor i denne artikel er de trin, brugeren skal følge for at udskifte det ønskede element:
FØR DU STARTER

Foreslåede værktøjer:
-8 mm skruenøgle
Phillips-skruetrækker

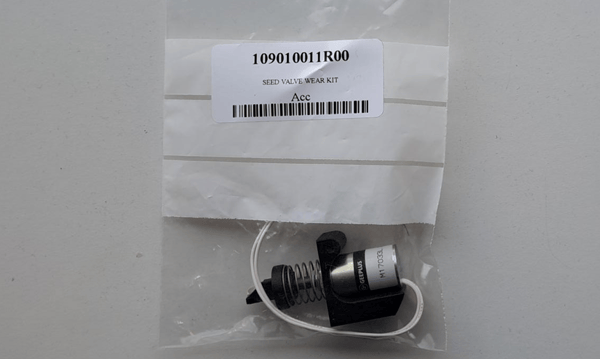

-Sædeventil rePlaceringssæt (del nr. 109010011R00)

PROCEDURE

TRIN 1

hæve lif ten og fjerne såsædsbeholderen ved at løsne sideklemmerne, så det bliver lettere at komme til arbejdsområdet

TRIN 2

Tryk på robottens stopknap for at arbejde sikkert

TRIN 3

Hvis frøtrykshjulet er udstyret med vægte, skal du fjerne dem

TRIN 4
Fjern det halvklare rør fra ventilstikket (gul pil), og brug derefter en 8 mm skruenøgle, skru de to bolte, der holder frøventilen på plads, ud (grønne pile)



TRIN 5
Løft det bageste trykhjul af traileren, og gå forsigtigt frem. fjern frøventilenheden fra såskærskonsollen.

Vær opmærksom på de kabler, der stadig er fastgjort til frøventilen!

TRIN 6

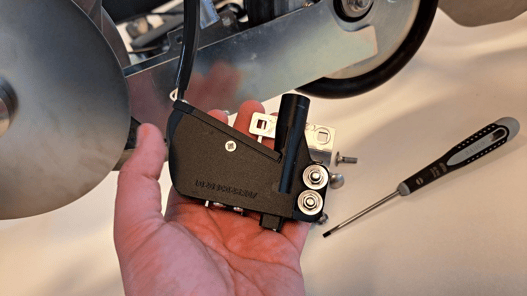

Fjern disse skruer fra frøventilen (se billederne):

• En på toppen
• To på siden

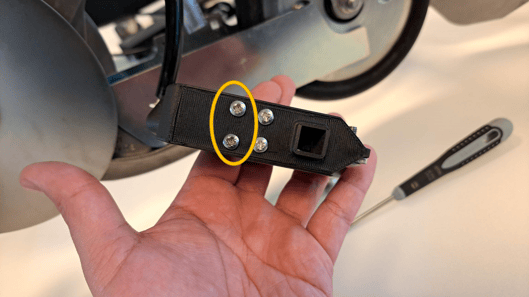

• To på bunden

Løft derefter dækslet af.

TRIN 7

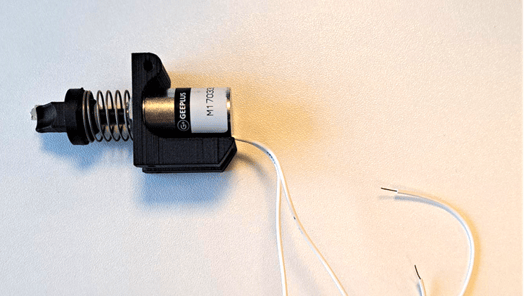

Fjern forsigtigt det gamle frøventilsæt, som indeholder:

• Magnetventilen og dens beslag - brug skruetrækkeren til at frigøre ventilfjederen og frakoble magnetventilen fra strømkablerne.
• Spade til frøventil

TRIN 8
Forsigtigt Indsæt det nye sætsom findes i pakken, i frøventilenheden ved at skubber den ind diagonalt fra toppen.

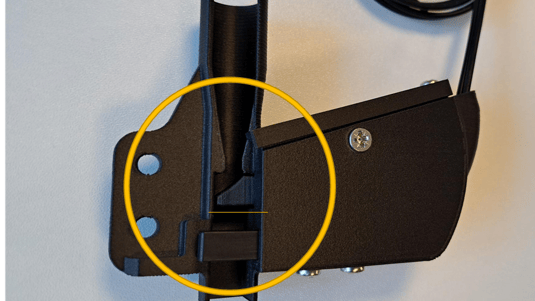

Sørg for, at Spaden vender med den flade del mod bunden (se billede)



TRIN 9

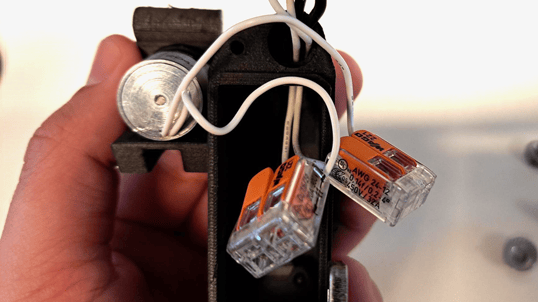

Tilslut solenoidens ledninger til strømmen igen.

Tilslut ledningerne fra den nye magnetventil til den aktive trailers hovedstrømkilde i følgende konfiguration.

TRIN 9
Sæt mammutterne tilbage i frøventilenheden og Saml hele delen igenSørg for at bruge de rigtige skruer og placere dækslet i den rigtige position.

TRIN 10
Saml udsåningsventilenheden i den aktive vogn igen, og sørg for, at alle komponenter er tilbage i deres oprindelige positioner.
