UPG19V2.0-2.5 - EFTERMONTERING AF FRØVENTIL GEN2.0

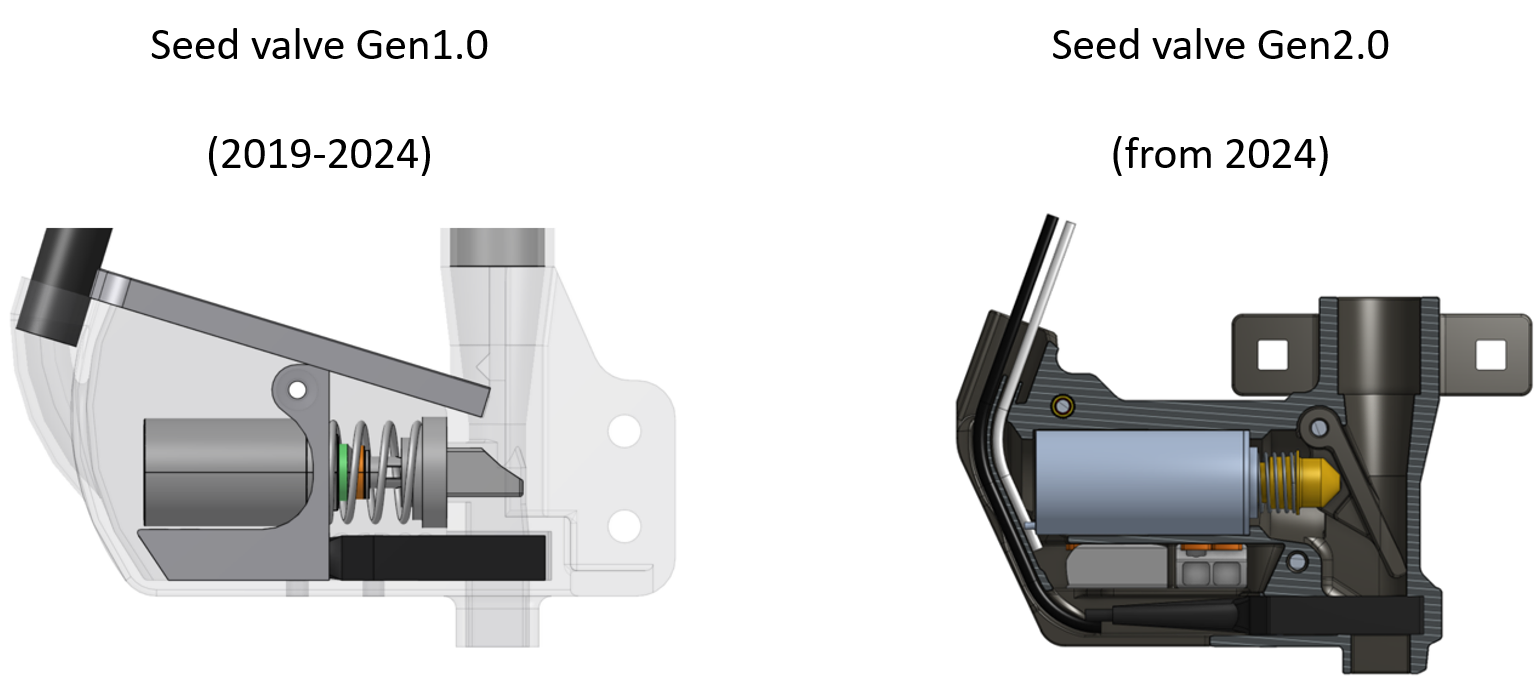

UPG19V2.0-2.5 er den samling, du skal bruge for at opgradere din frøventil fra GEN1.0 til GEN2.0.

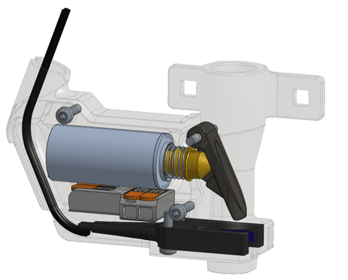

Se billedet nedenfor som reference:



De værktøjer, du skal bruge til at udføre opgaven, er:

  • En 8 mm topnøgle
  • En mellemstor stjerneskruetrækker
  • En optisk fiberskærer (p/n FU-CUTTER2)




EFTERMONTERINGSPROCEDURE

FORSIGTIG 👇

Under hele proceduren skal du håndtere de sorte optiske fiberkabler med forsigtighed. Hvis de bøjes kraftigt, kan fibrene gå i stykker, hvilket kræver, at lyssensoren udskiftes.


TRIN 1

Sluk helt for robotten ved at slukke for både hovedafbryderen og solpanelernes afbryder.



TRIN 2

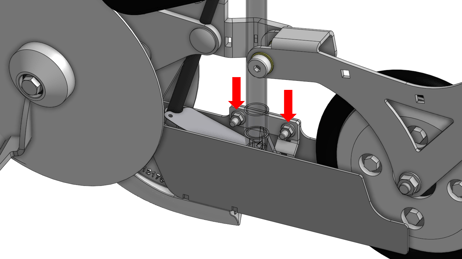

Brug en 8 mm topnøgle til at løsne det gamle såventilhus fra såenheden. Skru derefter alle 7 stjerneskruer ud af huset for at få adgang til og fjerne magnetventilen, og frakobl alle elektriske stik.



TRIN 3

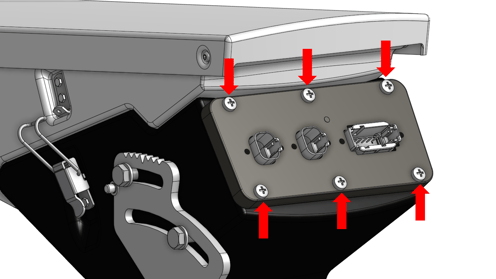

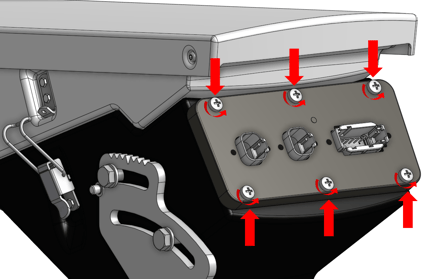

Løsn de 6 stjerneskruer fra den forreste del af frøenheden. Træk derefter frontpladen ud for at få adgang til printkortet.



TRIN 4

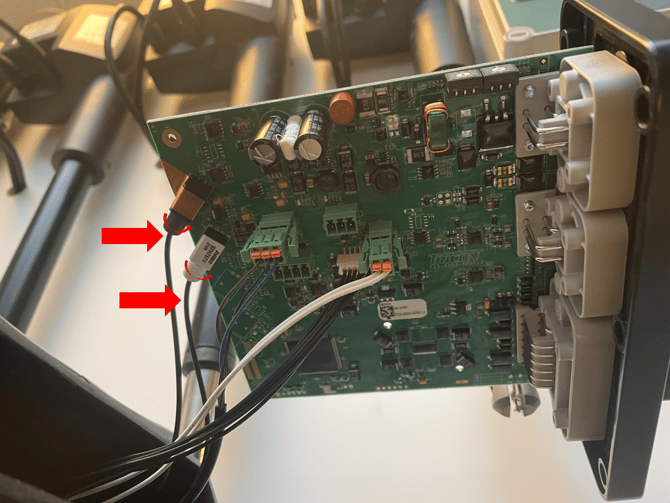

Fjern de to optiske fiberkabler fra lyssensoren fra printkortet ved at:

  • Løsn den cirkulære fastgørelse fra printkortet (første billede nedenfor)

  • Træk forsigtigt kablerne ud af det sorte dækrør (andet billede nedenfor).



TRIN 5

Skru de to TX10-bolte ud på siden af den nye frøventil for at komme til komponenterne.


TRIN 6

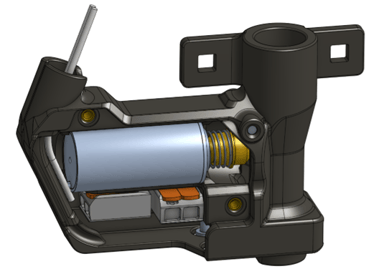

Find de hvide elektriske forbindelsesledninger, der kommer fra såmaskinens hovedkontrolboks. Før dem gennem åbningen på den nye frøventil, og sørg for, at de er sikkert forbundet til magnetventilen. Se billederne nedenfor for vejledning.







TRIN 7

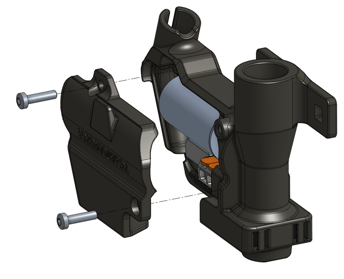

Skub lyssensoren ind i frøventilen mod frøventilens åbning, som vist på billederne nedenfor.

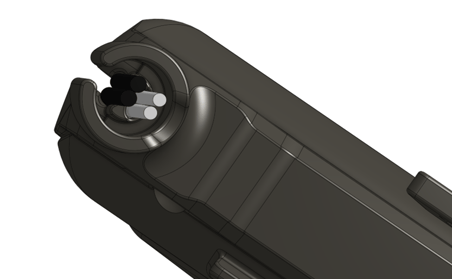

De optiske fiberkabler skal trækkes individuelt gennem den bageste løbebane. Når begge kabler er placeret, holder åbningens design dem sikkert fast.



TRIN 8

Når lyssensoren er på plads, skal du forsegle frøventilens sideåbning.



TRIN 9

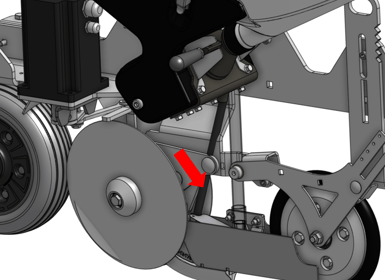

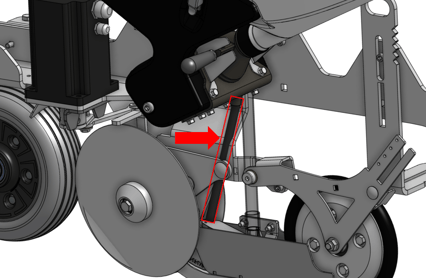

Træk forsigtigt de to lyssensorkabler gennem den sorte kabelforskruning og ind i såaggregatets kontrolboks.

Sørg for, at de optiske kabler er helt indsat i de sorte og hvide sensorer, før du fastgør dem.

Hvis din robot registrerer et højt niveau af "støv", når du ser på såningsfejlværdierne i HMI, kan det skyldes følgende årsager:

  1. Optiske kabler er ikke fuldt indsat i sensorerne.

  2. Spidsen af den optiske fiber er ikke blevet klippet med skæret, før den blev indsat i sensoren.

  3. Optisk fiber er blevet ødelagt på grund af forkert håndtering:

FORSIGTIG 😊👇

Før du sætter lyssensorkablerne fast på printet, skal du klippe 1-2 mm af den optiske fiber.

Det er vigtigt at bruge en fiberskærer til denne opgave. Undgå at bruge en sikkerhedskniv eller et andet uspecifikt blad, da de ikke giver et rent snit, som illustreret på billederne nedenfor.

Hvis du vil købe en optisk fiberskærer fra FarmDroid, skal du kigge efter del FU-CUTTER2.







TRIN 10

Sæt udsåningsenhedens PCB på igen ved at fastgøre de seks stjerneskruer (se trin 3). Fastgør derefter udsåningsventilen i bunden af udsåningsenheden med de to 8 mm møtrikker (se trin 2).


TRIN 11

Tænd for robotten, og kontrollér, at frøventilen fungerer korrekt ved hjælp af den MANUELLE FUNKTIONSTEST.
