Einschränkungen des Produkts
Dieses Handbuch ist für Version 2.0 – rausgebracht für die Anbausaison 2026 – und gilt nicht für ältere Versionen des Produkts.
Diese Version des Kombi-Tools funktioniert nicht bei Reihenabständen von weniger als 30 cm. Wenn deine Reihenabstände weniger als 30 cm betragen, solltest du dich an deinen lokalen FarmDroid-Vertreter wenden, um Anweisungen zu erhalten.
Funktion
Das Produkt soll Erde von der Pflanze wegschieben, damit die Unkrautmesser beim ersten Jäten die Sämlinge nicht mit Dreck bedecken. Das wird mit einer Scheibe vor dem Unkrautmesser gemacht, die die Erde von der Reihe der Sämlinge wegschiebt. Die Scheibe verhindert auch, dass sich Pflanzenreste am Stiel des Messers ansammeln, was im Extremfall dazu führen kann, dass das Messer das Wurzelsystem des Keimlings zerstört und die Pflanze dadurch absterben kann.
Später in der Saison kann man mit dem Unkrautmesser wegen seiner Festigkeit und Form auch Unkraut wie reife Disteln und ähnliche Pflanzen schneiden. Die Messer sind so angeordnet, dass sie den Boden zwischen den Reihen komplett durchschneiden, was für saubere Felder während der ganzen Saison sorgt. Die Messer in der Version 2.0 sind jetzt 4 mm dick, was sie robuster macht.

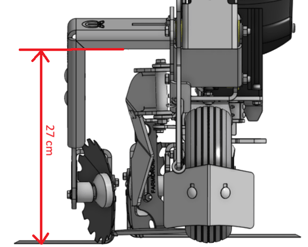

Die Geräte sind so gemacht, dass sie Unkraut von 1 cm auf jeder Seite der Reihenmitte bis zu 8 cm von der Mitte auf jeder Seite entfernen können. So kannst du das Gerät die ganze Vegetationsperiode über nutzen. Bei den schmalen Reihen (Artikelnummer 102011089) ist zu beachten, dass die Höhe des Portals über der Kultur 27 cm beträgt. Bei einigen Kulturen kann das den Einsatz dieses Werkzeugs gegen Ende der Saison einschränken.
Empfohlene Kombiwerkzeug-Konfigurationen
Es gibt zwei Hauptpakete für das Kombi-Tool: eins für Roboter mit Reihenabständen von 30–43 cm und nur aktiven Anhängern und eins für Roboter mit Reihenabständen von 43–51 cm und abwechselnd aktiven und passiven Anhängern.
Einrichtung für Roboter mit Reihenabständen von 30–43 cm und nur aktiven Anhängern
Bei Reihenabständen zwischen 30 und 43 cm werden nur aktive Anhänger am Roboter montiert, um mit dem Kombiwerkzeug zu jäten. Für die rechte Reihe kann es Ausnahmen geben, schau dir dazu den Abschnitt „Konfiguration“ weiter unten in diesem Dokument an.
Für jede Zeile außer der ganz rechten brauchst du also das folgende Kombi-Werkzeug, das auf den aktiven Anhänger gesetzt werden muss:

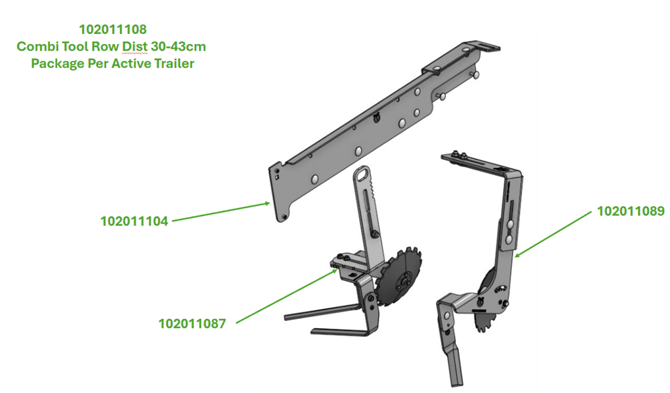

1 x 102011108 – Kombiwerkzeug, Reihenabstand 30–43 cm, Paket pro aktivem Anhänger
Dieses Kombi-Werkzeugpaket hat Folgendes drin:

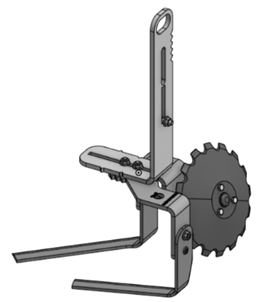

- 1 x 102011087 – Kombiwerkzeug linke Seite (auf aktivem Anhänger)
Zum Jäten auf der linken Seite der Reihe

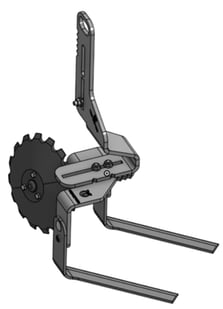

- 1 x 102011089 – Kombiwerkzeug rechte Seite (auf aktivem Anhänger)
Zum Jäten auf der rechten Seite der Reihe
- 1 x 102011104 – Verstärkungshalterung für Anhänger
Zum Anbringen des Werkzeugs am aktiven Anhänger

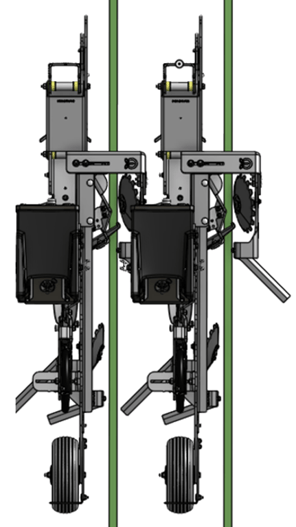

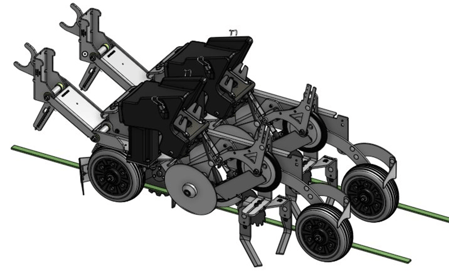

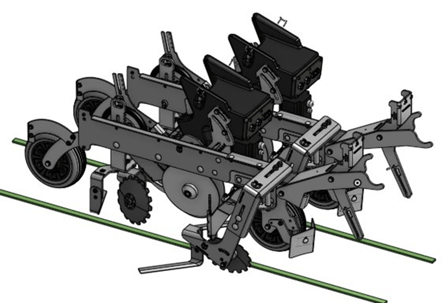

So sieht es aus, wenn 102011108 – Kombiwerkzeug Reihe Dist 30–43 cm Paket pro aktivem Anhänger am Roboter montiert ist (siehe die Anweisungen weiter unten in diesem Dokument):
OBS. Eine Ausnahme für die rechte Zeile:
Die Teilenummer 102011089 entfernt Unkraut nur bis zu einer Entfernung von 15,5 cm von der Mitte der Reihe. Wenn der Reihenabstand in der rechten Reihe mehr als 31 cm beträgt , musst du möglicherweise andere Komponenten montieren, um eine vollständige Unkrautbekämpfung auf der rechten Seite der rechten Reihe des Roboters sicherzustellen. FarmDroid bietet in diesem Fall die folgenden Lösungen an:
Lösung 1:
Kauf auch 1 x 102011108 für die rechte Reihe, aber denk dran, dass damit nur 2 x 15,5 cm der Fläche zwischen den beiden Reihen gereinigt werden.
Lösung 2:
Füge einen passiven Anhänger rechts neben dem rechten aktiven Anhänger hinzu und bestell 1 x 102011107 für die Entwässerung der letzten Reihe. Denk dran, dass 102011107 den passiven Anhänger selbst nicht enthält. Stell also sicher, dass auf dem Werkzeugträger rechts neben dem rechten aktiven Anhänger Platz für den passiven Anhänger ist.
Lösung 3:
Sprich einfach mit deinem FarmDroid-Vertreter, um zu sehen, welche Optionen für deine Konfiguration verfügbar sind.
Einrichtung für Roboter mit Reihenabständen von 43–51 cm und abwechselnd aktiven und passiven Anhängern
Diese Konfiguration klappt nur, wenn der Reihenabstand zwischen 43 und 51 cm liegt. Wenn der Abstand weniger als 43 cm beträgt, solltest du das System ohne passive Anhänger verwenden, wie zuvor erklärt.
Für jede Zeile brauchst du:

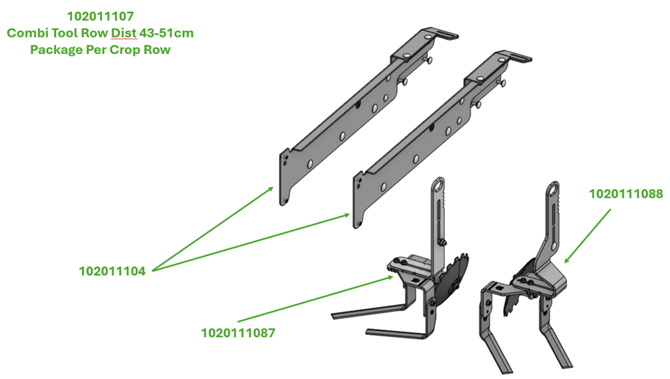

1 x 102011107 – Kombiwerkzeug Reihenabstand 43–51 cm Paket pro Pflanzenreihe
Dieses Kombi-Werkzeugpaket hat Folgendes drin:
- 1 x 102011087 – Kombiwerkzeug linke Seite (auf aktivem Anhänger)
Auf den aktiven Anhänger gesetzt, um die linke Seite der Reihe zu jäten
- 1 x 102011088 – Kombiwerkzeug rechte Seite (auf passivem Anhänger)
Auf den passiven Anhänger gesetzt, um die rechte Seite der Reihe zu jäten
- 2 x 102011104 – Verstärkungswinkel für Anhänger
Einer ist dafür da, das Werkzeug am aktiven Anhänger zu befestigen, und der andere für den passiven Anhänger.
Die Konfiguration für alle aktiven und passiven Anhänger ist ziemlich ähnlich. Mit dieser Einstellung werden die äußeren Reihen komplett gesäubert.

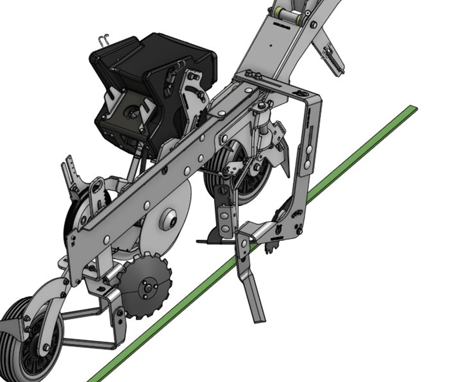

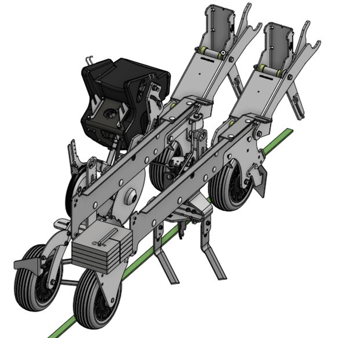

So sieht es aus, wenn 102011107 – Kombiwerkzeug Reihe Dist 43-51 cm Paket pro Pflanzenreihe am Roboter montiert ist (siehe Anweisungen weiter unten in diesem Dokument).
Andere Konfigurationsoptionen
Das Kombi-Werkzeug kann auch bei Robotern mit anderen Kombinationen aus aktiven und passiven Anhängern verwendet werden. Da es sich dabei aber um eine spezielle Konfiguration handelt, solltest du dich am besten an deinen FarmDroid-Vertreter vor Ort wenden, um Infos zur Einrichtung und Bestellung zu bekommen.
Denk dran, dass du für die Montage von Combi Tool an allen Anhängern (sowohl aktiven als auch passiven) den Anhängerrahmen mit der Versteifungsklammer mit der Teilenummer 102011104 verstärken musst:
Das heißt, wenn du nur die folgenden Produkte bestellst und nicht als Teil der beiden oben beschriebenen Pakete, musst du daran denken, die Versteifungshalterungen für jeden Anhänger zu bestellen, an dem du die Werkzeuge befestigen willst:
102011087 – Kombiwerkzeug linke Seite (auf aktivem Anhänger)
102011088 – Kombiwerkzeug rechte Seite (auf passivem Anhänger)
102011089 – Kombiwerkzeug rechte Seite (auf aktivem Anhänger)
Verschleißteile

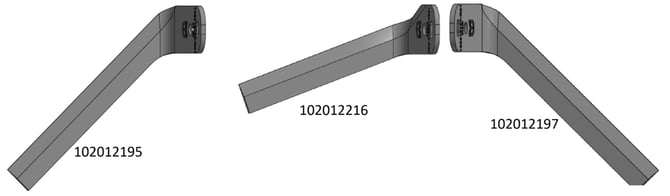

Für das Kombiwerkzeug gibt's 3 verschiedene Messer. Alle sind jetzt 4 mm dick, damit sie länger halten. Bestell dein Verschleißteil passend zu deinem Kombiwerkzeug.
- 102012195 L-TEIL 45 GRAD LINKS 4 MM
45° abgewinkelt zum Jäten auf der linken Seite der Pflanze
- 102012216 L-TEIL 20 GRAD LINKS 4 MM
20°-Winkel für das hintere Messer für Werkzeug 102011087, um den Abstand zum Hinterrad zu vergrößern
- 102012197 L-TEILHABERRECHT 45 GRAD 4 MM
45° abgewinkelt, um auf der rechten Seite der Pflanze Unkraut zu jäten
Es ist die gleiche gezahnte Trennscheibe für alle Werkzeuge – Teilenummer 102012192

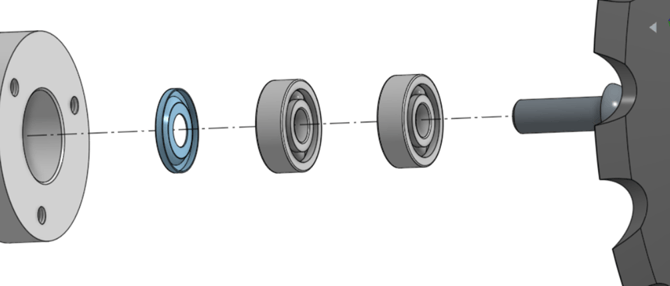

Die Lager für die Scheiben nutzen sich mit der Zeit ab. Zum Glück kann man sie einfach austauschen, indem man die drei Schrauben löst, die die Scheibe festhalten. Wenn die Schraube hinter der Scheibe rausgedreht ist, kann man die Lager rausnehmen.
Für die Lebensdauer der neuen Lager ist es super wichtig, dass die auf dem Bild oben blau markierte Abdeckscheibe (Teilenummer: 608ZAV) zusammen mit den Lagern ( Teilenummer: SS-608-2RS) ausgetauscht wird. Bitte achte auch auf die Ausrichtung der Abdeckscheibe.
Hey, nach dem Austausch der Lager kann es sein, dass sich die Scheibe erst schwer dreht. Das liegt daran, dass sich die Abdeckscheibe erst anpassen muss. Nach etwa 100 Umdrehungen sollte die Scheibe wieder normal laufen. Versuch nach dem Austausch der Lager, mit dem Gerät 100 m tief in den Boden zu gehen. Dadurch sollte genug Kraft auf die Scheibe ausgeübt werden, um die Abdeckscheibe einzulaufen.
Das Kombiwerkzeug auf dem Anhänger montieren
Wie schon gesagt: Um das Kombiwerkzeug anzubringen, musst du zuerst die Versteifungshalterung am Anhänger montieren. Das geht bei aktiven und passiven Anhängern (fast) gleich.
Montage des Kombiwerkzeugs am aktiven Anhänger:

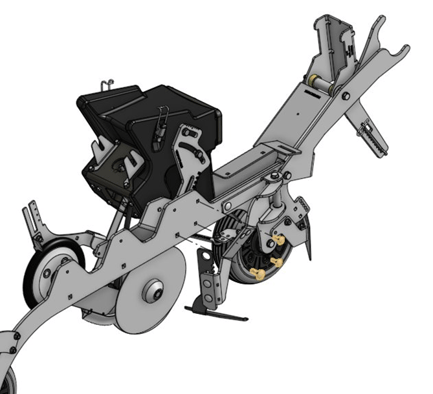

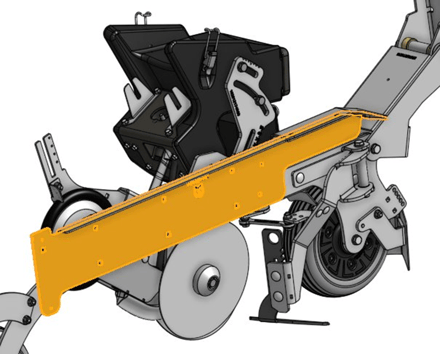

Schritt 1: Löse dieses Teil.

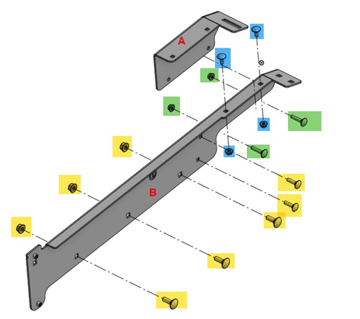

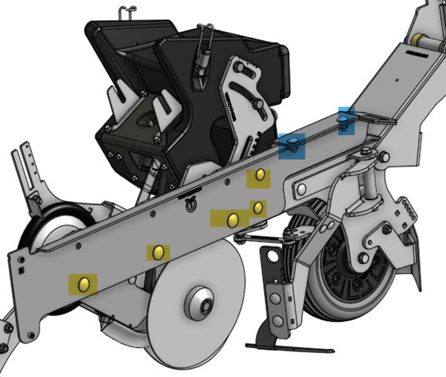

Schritt 2: Ersetz die gelb markierten Schrauben durch die neuen, grün markierten. Dafür musst du bei aktiven Anhängern den Unkrautbekämpfungsarm abmontieren. Alle benötigten Schrauben und Teile sind in 102011104 – Versteifungshalterung für Anhänger enthalten.
Schritt 3: Bring die Halterung (auf dem Bild oben mit A markiert) an und montiere die Teile aus Schritt 1 wieder. Zieh die Muttern noch nicht fest.
Schritt 4: Dreh diese Schrauben raus.
Und montiere die gelben Schrauben und Muttern. Zieh die Muttern noch nicht fest.
Schritt 5: Die blauen Schrauben und Muttern montieren und alle Muttern festziehen.

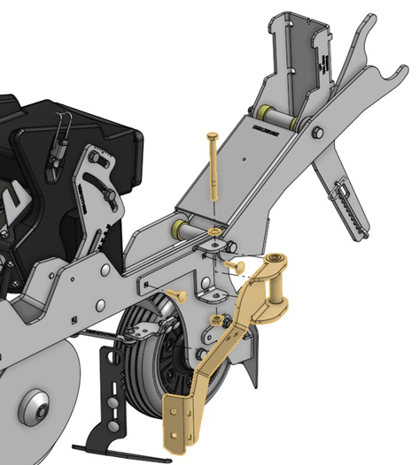

Schritt 6: Jetzt kannst du das Kombiwerkzeug wie unten gezeigt an der Versteifungshalterung befestigen.

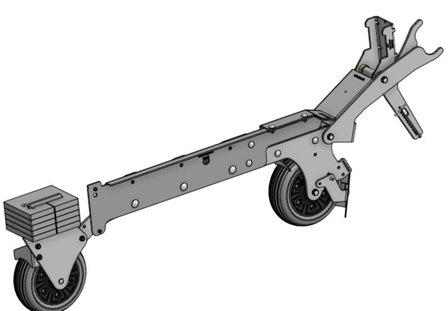

Die Montage der Versteifungsklammer am passiven Anhänger ist einfacher, weil das Teil, das beim aktiven Anhänger in Schritt 1 gelöst werden musste, hier nicht vorhanden ist. Überspringe einfach Schritt 1 und folge den Anweisungen für die Schritte 2 bis 5.
Schritt 6: Mach das Kombiwerkzeug Teil 102011088 – Kombiwerkzeug rechte Reihen-Seite (auf passivem Anhänger) fest, wie in der Anleitung zum Kombiwerkzeug 102011107 – Kombiwerkzeug Reihenabstand 43–51 cm pro Ernte-Reihe beschrieben.
