Einschränkungen beim Produkt.
Dieses Handbuch ist für Version 2.0 – rausgebracht für die Anbausaison 2026 – und gilt nicht für ältere Versionen des Produkts.
Diese Version des Kombi-Tools funktioniert nicht bei Reihenabständen von weniger als 30 cm. Wenn deine Reihenabstände weniger als 30 cm betragen, solltest du dich an deinen lokalen FarmDroid-Vertreter wenden, um Anweisungen zu bekommen.
Funktion.
Das Produkt soll Erde von der Pflanze wegschieben, damit die Unkrautmesser beim ersten Jäten die Sämlinge nicht mit Dreck bedecken. Das wird mit einer Scheibe gemacht, die vor dem Unkrautmesser angebracht ist und die Erde von der Reihe der Sämlinge wegschiebt. Die Scheibe verhindert auch, dass sich Pflanzenreste am Stiel des Messers ansammeln, was im Extremfall dazu führen kann, dass das Messer das Wurzelsystem des Keimlings zerstört und die Pflanze dadurch absterben kann.
Im Laufe der Saison kann man mit dem Unkrautmesser wegen seiner Festigkeit und Form auch hartnäckiges Unkraut wie reife Disteln und ähnliche Pflanzen schneiden. Die Messer sind so angeordnet, dass sie den Boden zwischen den Reihen komplett durchschneiden, was für saubere Felder während der ganzen Saison sorgt. Die Messer in der Version 2.0 sind jetzt 4 mm dick, was sie haltbarer macht.

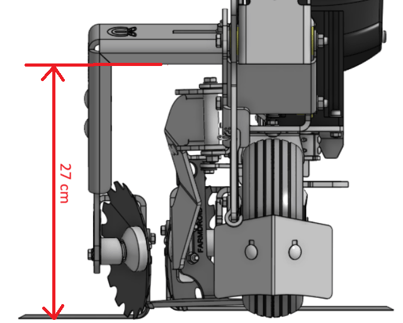

Die Geräte sind so gemacht, dass sie Unkraut von 1 cm auf jeder Seite der Reihenmitte bis zu 8 cm von der Mitte auf jeder Seite entfernen können. So kannst du das Gerät die ganze Vegetationsperiode über nutzen. Bei den schmalen Reihen (Artikelnummer 102011089) ist zu beachten, dass die Höhe des Portals über dem Bestand 27 cm beträgt. Bei einigen Kulturen kann das den Einsatz dieses Werkzeugs am Ende der Saison einschränken.
Die allgemeine Struktur des Tools.
Es gibt zwei Hauptgruppen des Tools: eine für Roboter mit nur aktiven Anhängern und eine für Roboter mit abwechselnd aktiven und passiven Anhängern. Das Tool kann auch für Roboter mit einer beliebigen anderen Kombination aus aktiven und passiven Anhängern verwendet werden. Da es sich dabei aber um eine spezielle Konfiguration handelt, solltest du dich für Anweisungen zur Einrichtung und Bestellung an deinen lokalen FarmDroid-Vertreter wenden.

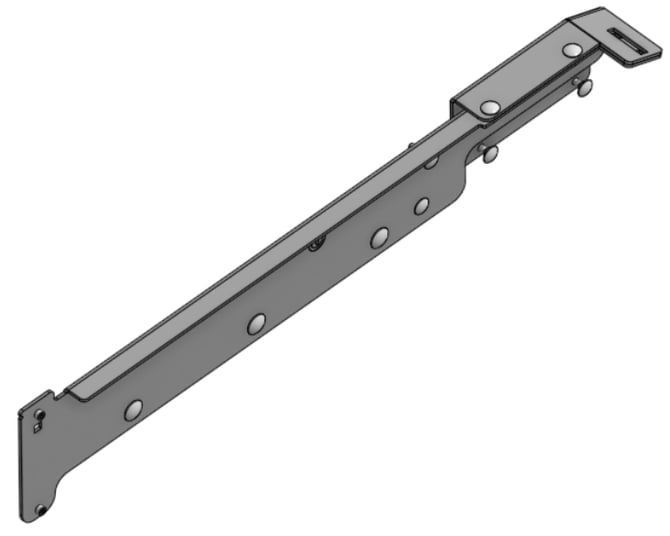

Für alle Anhänger, egal ob aktiv oder passiv, die mit dem Kombiwerkzeug montiert werden, musst du den Anhängerrahmen mit der Verstärkungshalterung mit der Teilenummer 102011104 verstärken:
Einrichtung für Roboter mit abwechselnd aktiven und passiven Anhängern.
Diese Konfiguration klappt nur, wenn der Reihenabstand zwischen 43 cm und 51 cm liegt. Wenn der Abstand weniger als 43 cm ist, solltest du das System ohne passive Anhänger verwenden, wie unten beschrieben.

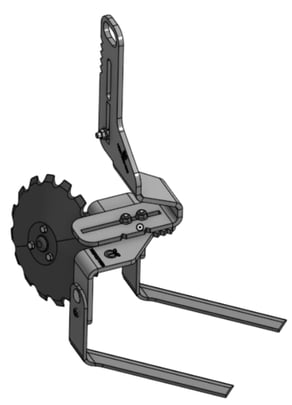

Das System hat ein Gerät, das auf dem aktiven Anhänger montiert ist und für das Jäten auf der linken Seite der Reihe zuständig ist. Die Teilenummer ist 102011087:

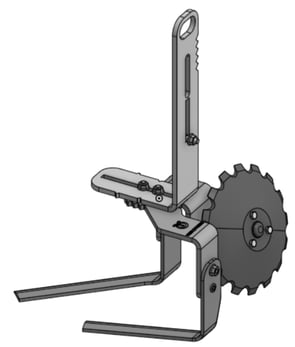

Beim passiven Anhänger hat das System ein Kombiwerkzeug, um die rechte Seite der Reihe zu jäten. Teilenummer 102011088:
Einrichtung für Roboter, die nur aktive Anhänger haben.

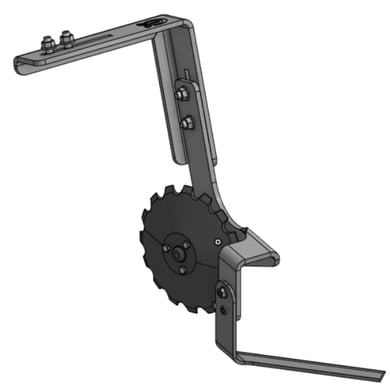

Bei Reihenbreiten zwischen 30 und 43 cm werden nur aktive Anhänger am Roboter für die Unkrautbekämpfung mit dem Kombi-Werkzeugsystem angebracht. Für die Reihe ganz links kann es Ausnahmen geben, schau dir dazu den Abschnitt „Konfiguration” weiter unten in diesem Dokument an. Für die Unkrautbekämpfung auf der rechten Seite der Reihe wird die Teilenummer 102011087 verwendet, wie im obigen Abschnitt gezeigt. Für die linke Seite der Reihe wird die Teilenummer 102011089 verwendet:
Die Werkzeuge auf den Anhänger montieren
Die Montage der Steifigkeitsklammer am Anhänger ist bei passiven und aktiven Anhängern gleich. Um sie anzubringen, musst du den Anhänger erst mal auseinanderbauen. Leider sind die beiden mit roten Pfeilen in der Zeichnung unten markierten Schrauben zu kurz und müssen ersetzt werden, was bei aktiven Anhängern das Abmontieren des Unkrautbekämpfungsarms erfordert. Alle benötigten Schrauben und Teile sind in der Teilenummer 102011104 enthalten.

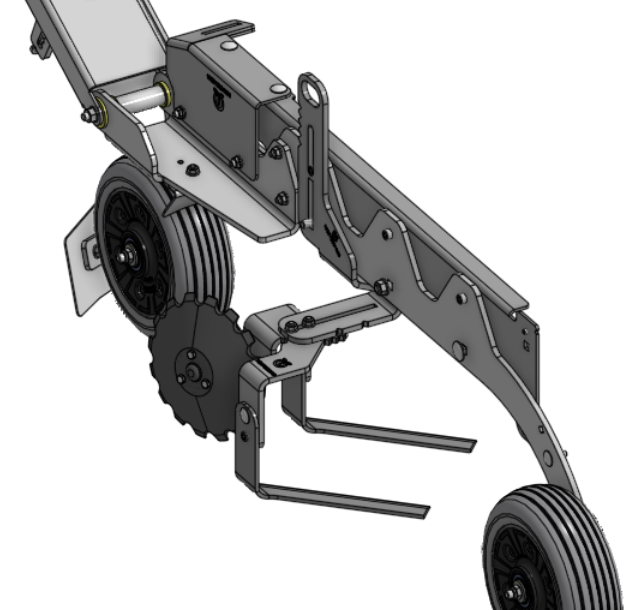

Die Montage des Kombiwerkzeugs auf der linken Seite bei aktiven Anhängern ist nach dem Einbau der Versteifungshalterung ganz einfach:
Montage des rechten Kombiwerkzeugs an einem passiven Anhänger:

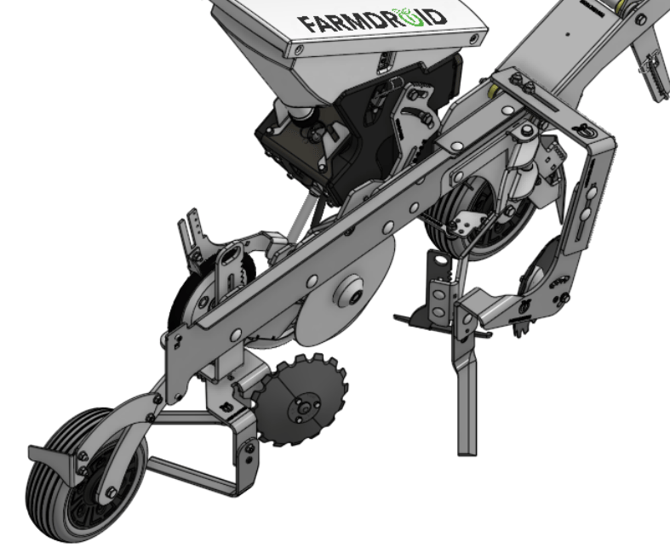

Kombiwerkzeug für die linke und rechte Seite, das auf einem aktiven Anhänger montiert ist und für Reihen mit einem Abstand von 30 bis 43 cm geeignet ist.
Konfigurationen
43 bis 51 cm Reihenabstand, abwechselnd mit aktiven und passiven Anhängern.
Für jede Zeile brauchst du:
1 x 102011087 – Unkrautbekämpfungskonsole links 2 KN. Für CT-
1 x 102011088 – Unkrautbekämpfungskonsole rechts 2 KN. Für CT-
2 x 102011104 – Versteifungshalterung für Anhänger
Wo 102011087 auf dem aktiven Anhänger platziert ist und die linke Seite der Reihe jätet.
Und 102011088 ist auf dem passiven Anhänger platziert und jätet die rechte Seite der Reihe.
Die Konfiguration für alle aktiven und passiven Anhänger ist gleich. Mit dieser Einstellung werden die äußeren Reihen komplett entfernt.
30 bis 43 cm Reihenabstand nur mit aktiven Anhängern
Hier gibt's ein paar Probleme mit der Reihe ganz links. Die Teilenummer 102011089 entfernt Unkraut nur 15,5 cm von der Mitte der Reihe entfernt. Wenn also der Abstand zwischen den Reihen in der Reihe ganz links mehr als 31 cm beträgt, musst du die Teilenummer 102011089 durch einen passiven Anhänger mit der Teilenummer 102011088 ersetzen, damit die Reihe ganz links zwischen zwei Durchgängen des Roboters komplett gereinigt wird. Sonst bleibt zwischen den beiden Durchgängen in der Reihe ganz links ein Streifen, der nicht komplett von Unkraut befreit wird.
Für jede Reihe außer der letzten ganz links musst du Folgendes auf den aktiven Anhänger packen:
1 x 102011087 – Unkrautvernichtungskonsole links 2 KN. Für CT
1 x 102011089 – Unkrautvernichtungskonsole außen rechts Für CT
2 x 102011104 – Verstärkungswinkel für Anhänger
Für die Reihe ganz links brauchst du Folgendes, wenn der Reihenabstand mehr als 31 cm beträgt. Wenn der Reihenabstand 31 cm oder weniger beträgt, brauchst du einfach die gleiche Konfiguration wie für alle anderen Reihen darüber.
1 x 102011087 – Unkrautbekämpfungskonsole links 2 KN. Für CT-
1 x 102011088 – Unkrautbekämpfungskonsole rechts 2 KN. Für CT-
2 x 102011104 – Versteifungshalterung für Anhänger
Und ein passiver Anhänger, der ganz links am Roboter angebracht ist.
Verschleißteile:

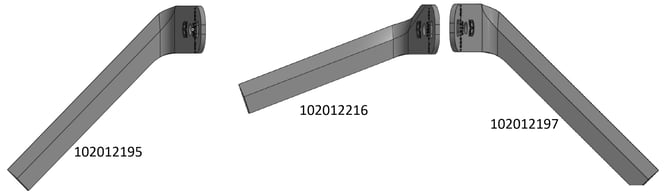

Es gibt 3 verschiedene Messer für das Kombi-Werkzeug – alle jetzt 4 mm dick, damit sie länger halten.
102012195 – 45°-Winkel für das Jäten auf der linken Seite der Kultur.
102012216 – 20°-Winkel für das Heckmesser für das Werkzeug 102011087, um den Abstand zum Hinterrad zu vergrößern.
102012197 – 45°-Winkel für das Jäten auf der rechten Seite der Kultur

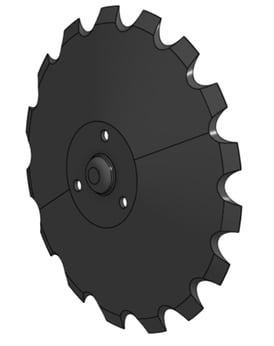

Es ist die gleiche Trennscheibe für alle Werkzeuge – Teilenummer 102012192

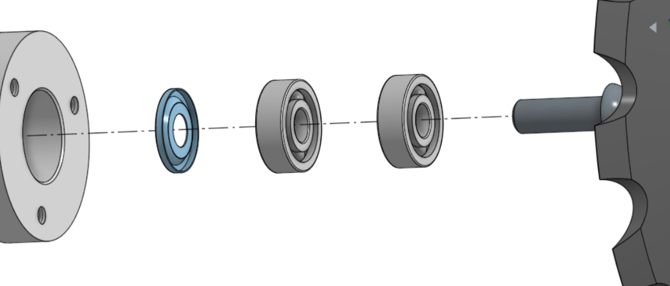

Die Lager für die Scheiben nutzen sich mit der Zeit ab, aber man kann sie einfach austauschen, indem man die drei Schrauben löst, die die Scheibe festhalten. Dann schraubst du die Schraube hinter der Scheibe raus und kannst die Lager rausnehmen. Für die Lebensdauer der neuen Lager ist es super wichtig, dass die Abdeckscheibe – Teilenummer: 608AV – zusammen mit den Lagern – Teilenummer: SS-608-2RS – ausgetauscht wird. Die Scheibe ist auf dem Bild unten blau markiert. Bitte beachte auch die Ausrichtung der Scheibe.
