Inhalt des A-Aktien-Kits
Das A-Share-Kit (102011072) hat die A-Share und ein Paket mit einer Halterung und den nötigen Schrauben und Muttern.
Inhalt des L-Share-Kits
102011111: L-Share-Kit (inkl. 102012195 links 45 Grad)
102011112: L-Teile-Set (inkl. 102012197 rechts 45 Grad)
102011113: L-Teile-Set (inkl. 102012216 links 20 Grad)
Alle haben ein L-förmiges Messer und ein Paket mit einer Halterung und den nötigen Schrauben und Muttern.
Wie oben zu sehen, sind die benötigten Halterungen, Muttern und Schrauben in einem Paket zusammengefasst und in allen Bausätzen enthalten.

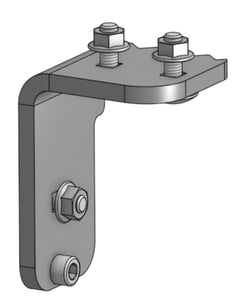

Halterung und Schraube für L-Anteil und A-Anteil (Teilenummer: 102011110)
-
1 x 102012203 – Halterung
-
1 x 603060164 – DIN603 M6 x 16
-
2 x 603060204 – DIN603 M6 x 20
-
3 x 6923S064 – DIN9623-S M6
-
1 x 912060064 – DIN912 M6 x 6
OBS. Eine dieser Halterungen muss extra bestellt werden.
Es ist wichtig, eine dieser vier Halterungen zu bestellen, je nachdem, wo du das Werkzeug am Roboter befestigen willst.

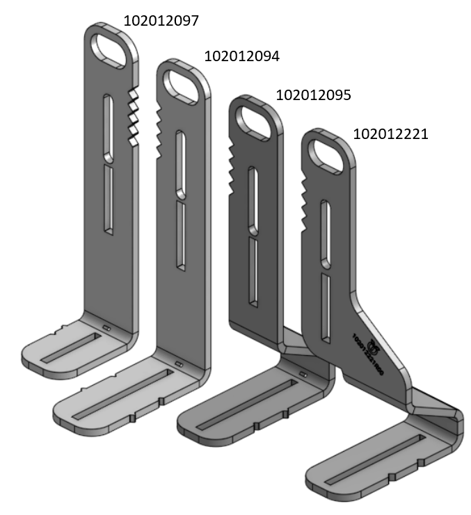

Hier sind die vier Arten von Halterungen, mit denen die Teile am Anhänger befestigt werden, mit den entsprechenden Teilenummern:

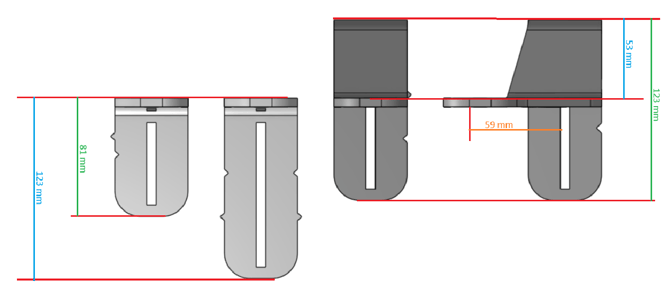

Die verschiedenen Maße der Halterungen kannst du hier sehen:
Alle haben die gleiche Gesamthöhe von 258 mm.
Denk bei der Auswahl der Halterung daran, dass alle L-Teile eine Arbeitsbreite von 145 mm haben und das A-Teil eine Arbeitsbreite von 160 mm.

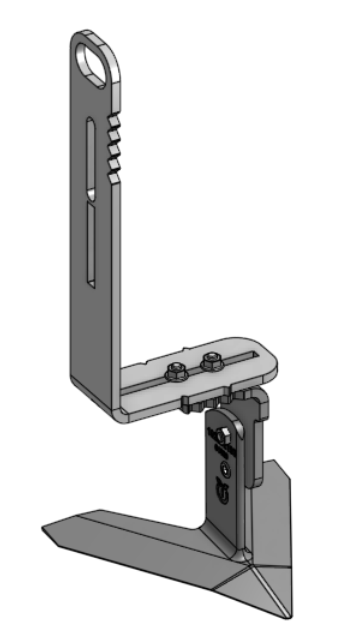

Zum Beispiel sieht die Endmontage mit einem A-Teil so aus und ist bereit, an einen Anhänger montiert zu werden:
