Benötigte Werkzeuge

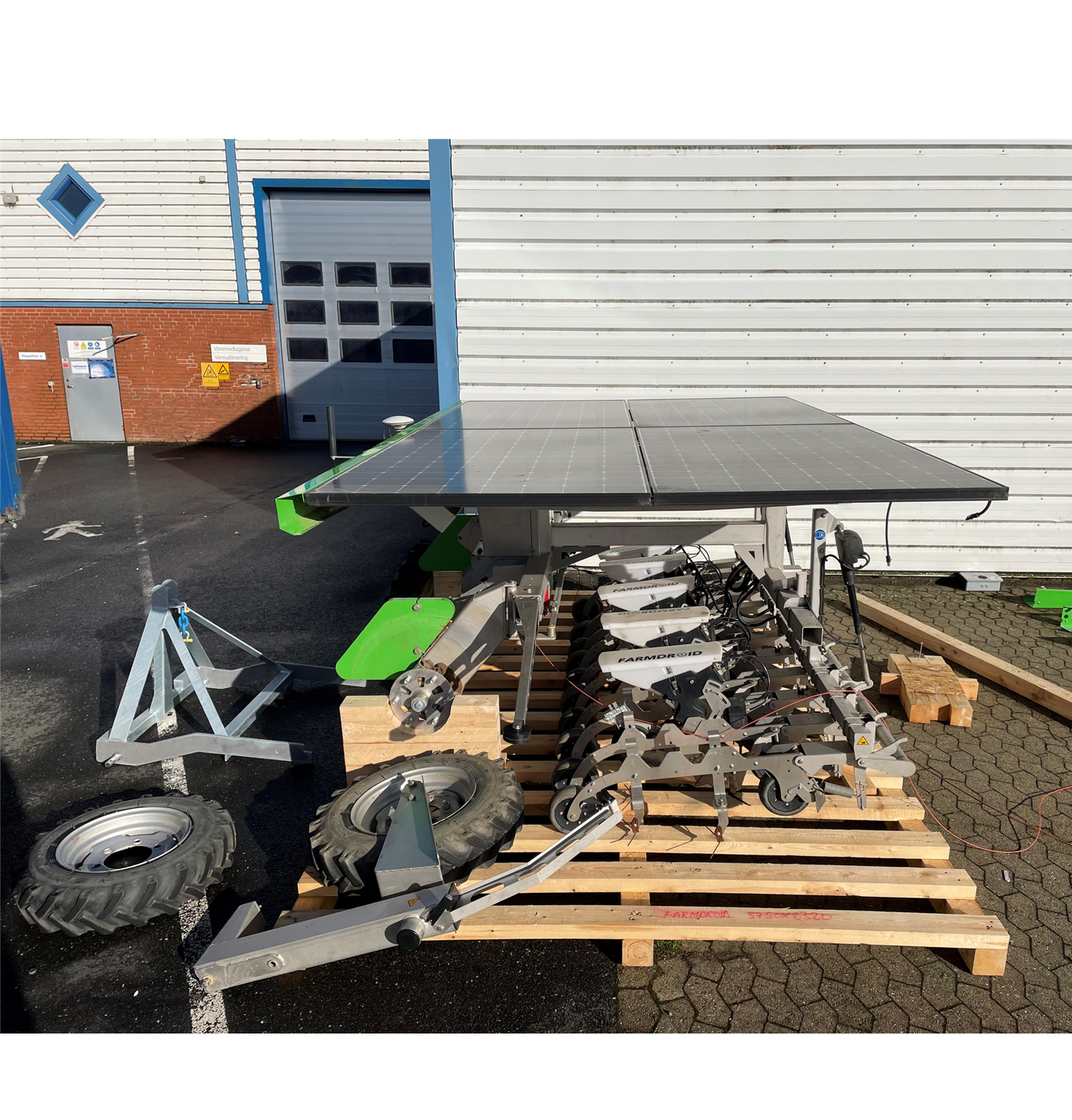

Für den Überseetransport muss jeder FD20 auf eine Palette gestellt und teilweise demontiert werden, damit er in den Container passt.
Um Missverständnissen bezüglich der Teilebezeichnung vorzubeugen, empfehlen wir Ihnen dringend, vor der Montage des Roboters einen Blick in die Bedienungsanleitung sowie in den Ersatzteilkatalog zu werfen.
Die für diese Aufgabe erforderlichen Werkzeuge sind:
| Größe des Schraubenschlüssels | Teil |
| 10 mm | Seiten- und Frontschürzen |
| 13 mm | Sicherheitsdrahtstangen |
| 19 mm | Radmontage |
| 24 mm | Ballastgewichte |

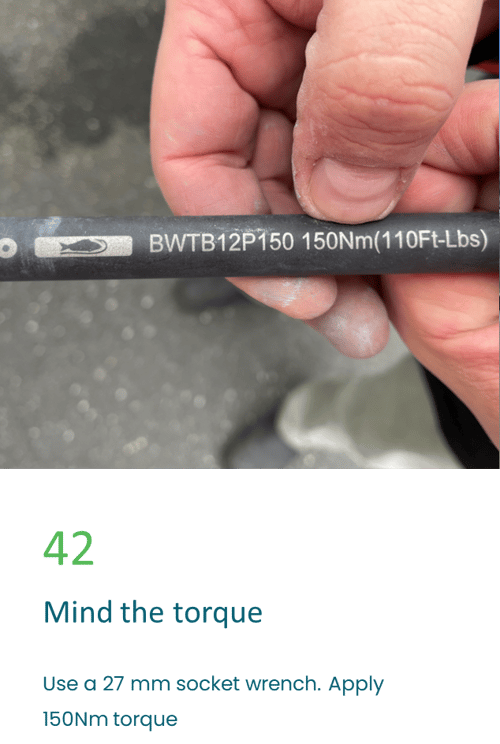

| 27 mm | Hinterräder |
FarmDroid empfiehlt dringend, während der Montage persönliche Schutzausrüstung zu tragen.
Zu montierende Teile
Bevor Sie den Roboter von der Transportpalette nehmen, müssen Sie die folgenden Teile in dieser Reihenfolge montieren:

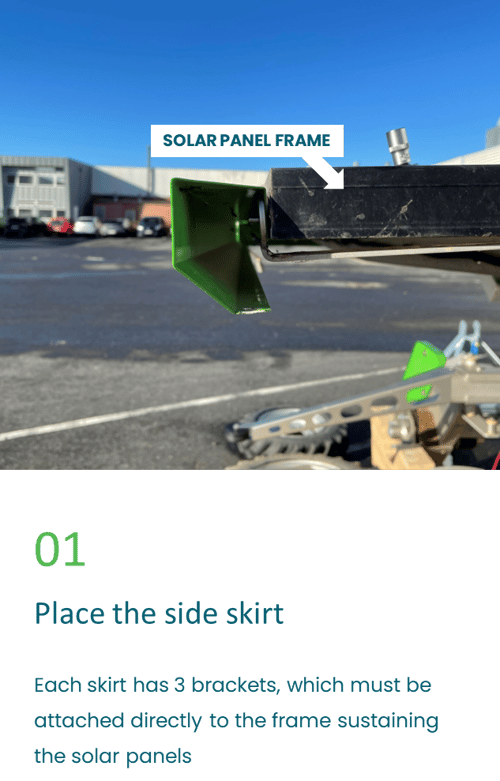

- Linke und rechte Seite der Schürze

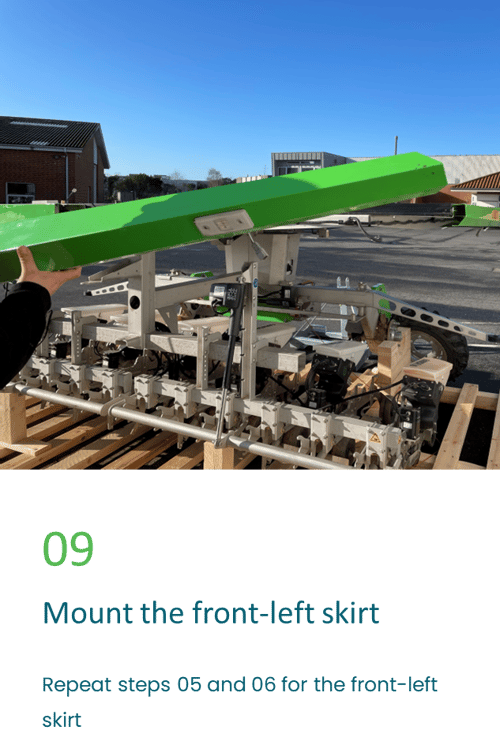

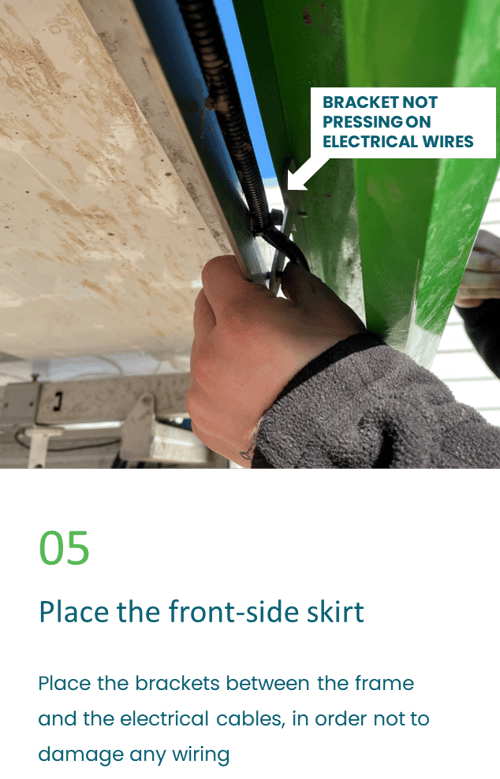

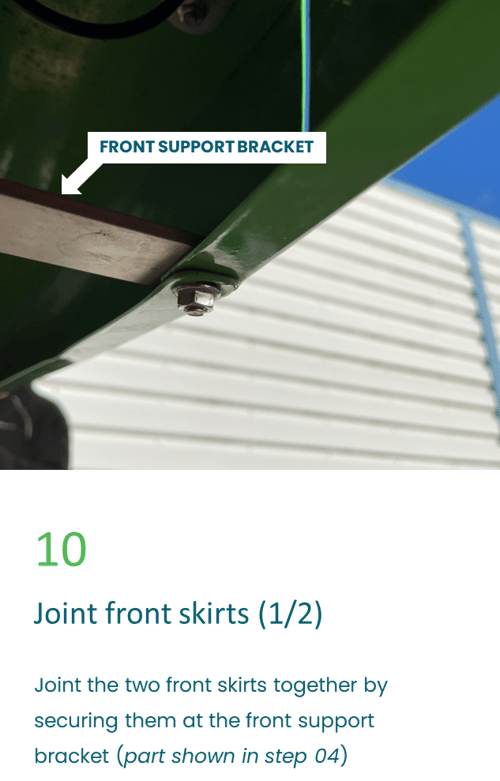

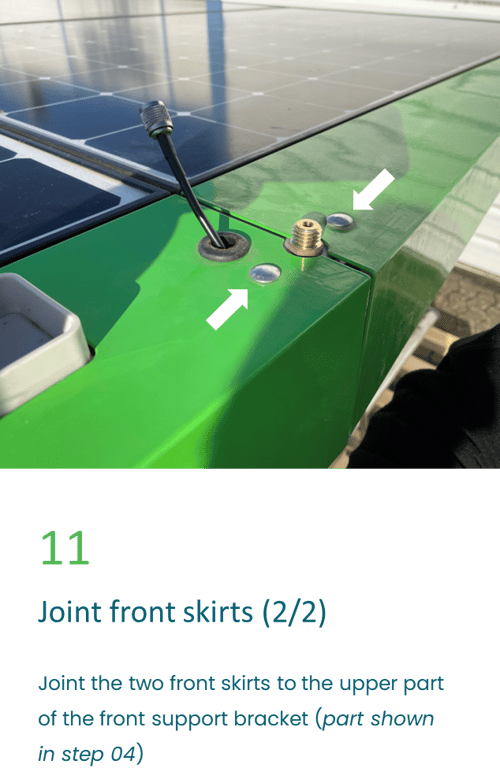

- Zwei Frontschürzen

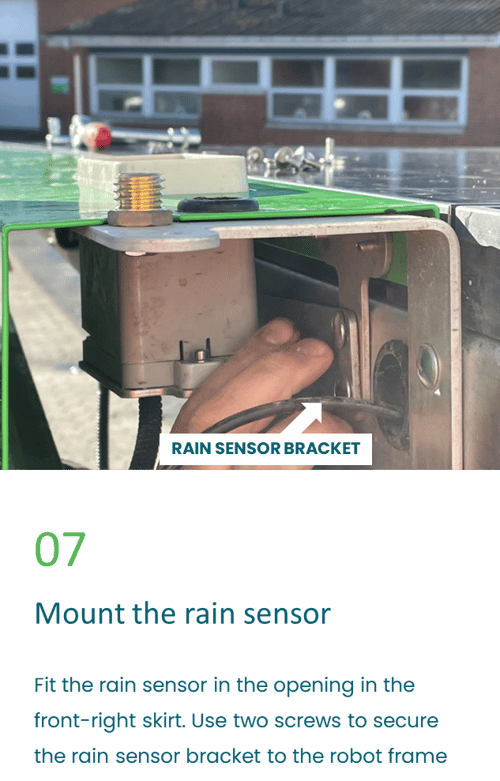

- Regensensor

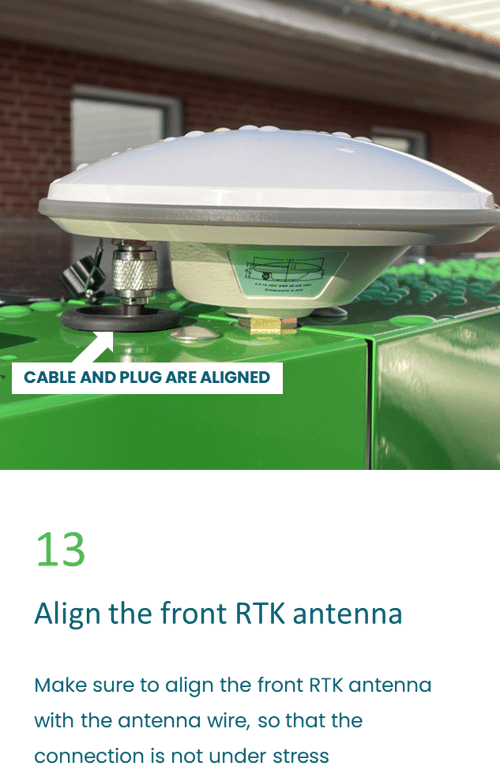

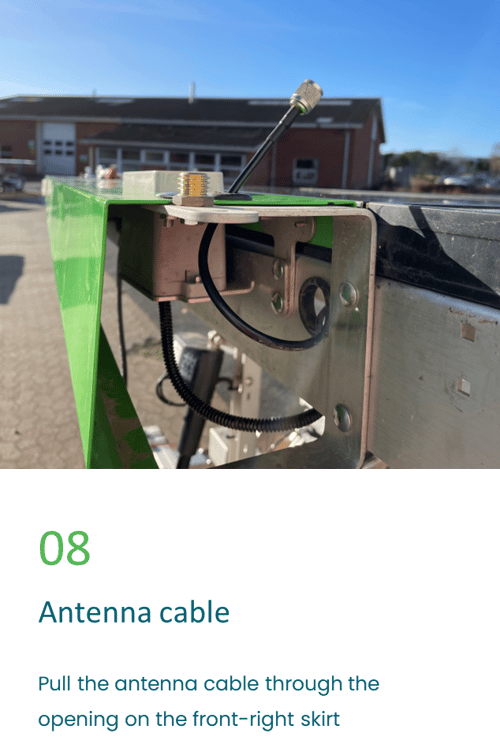

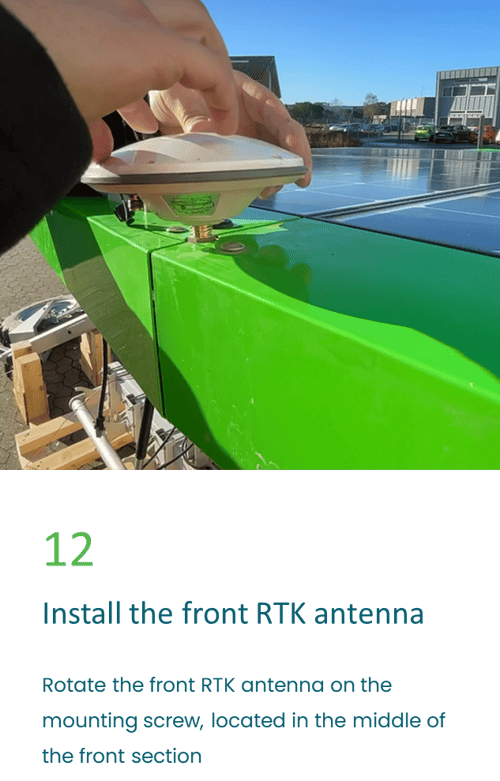

- Vordere RTK-Antenne

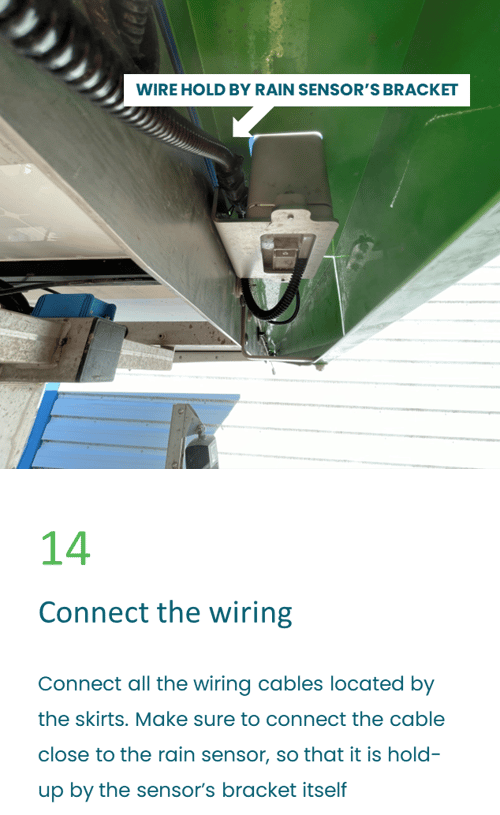

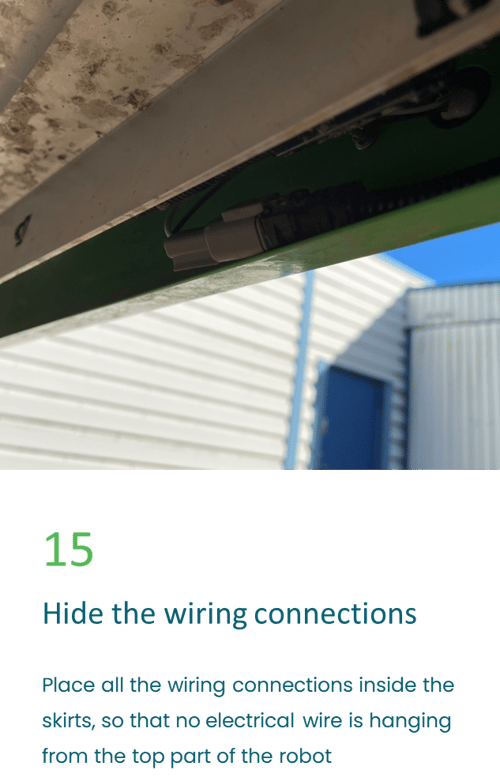

- Anschließen der elektrischen Drähte

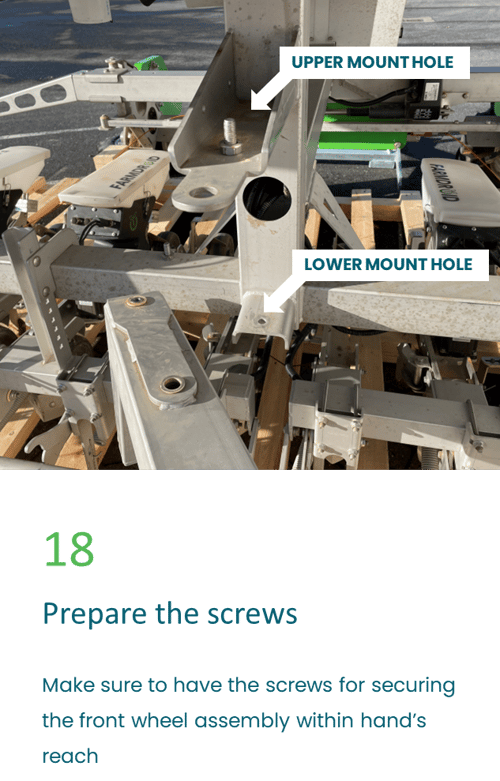

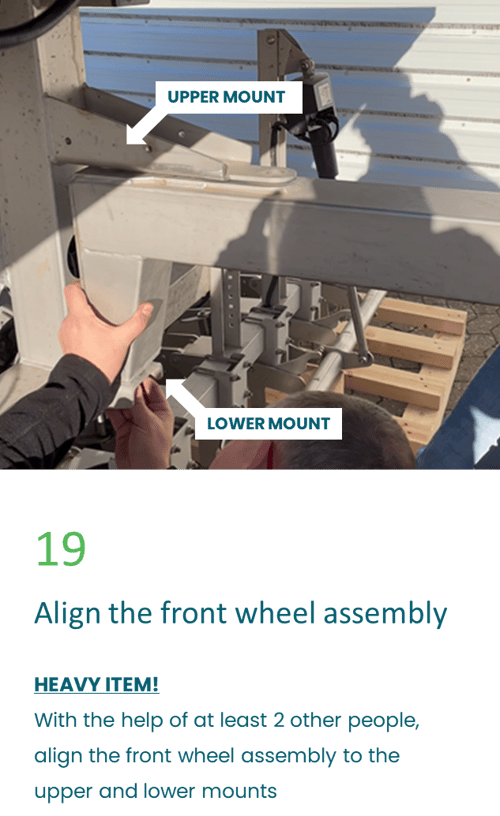

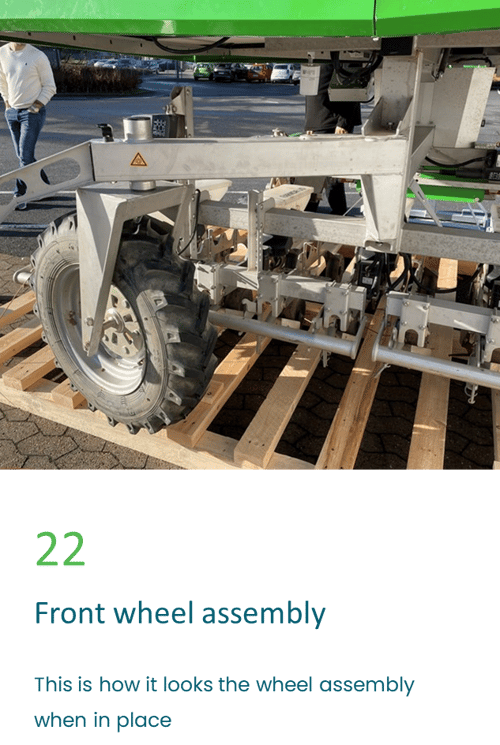

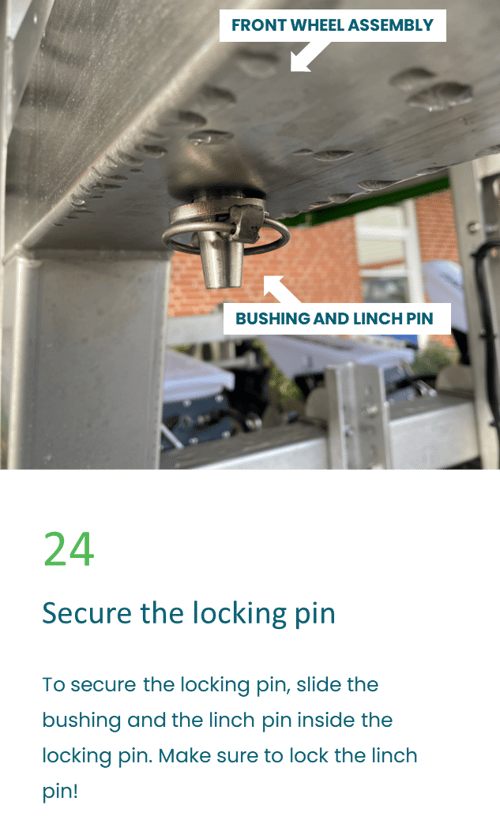

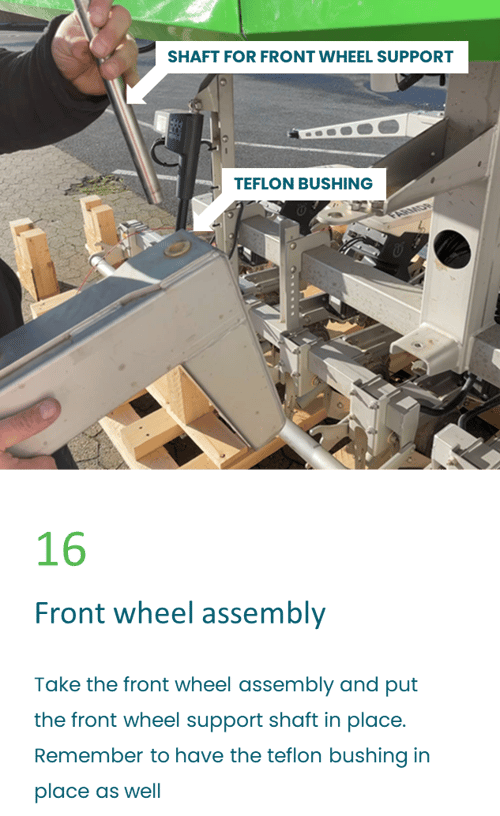

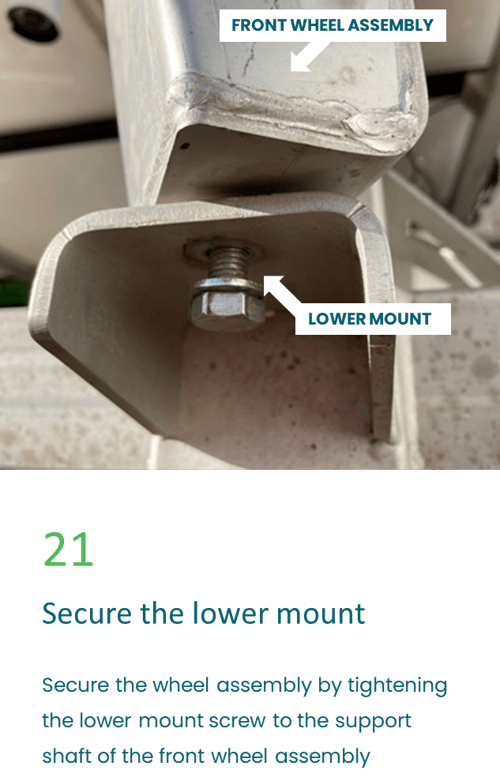

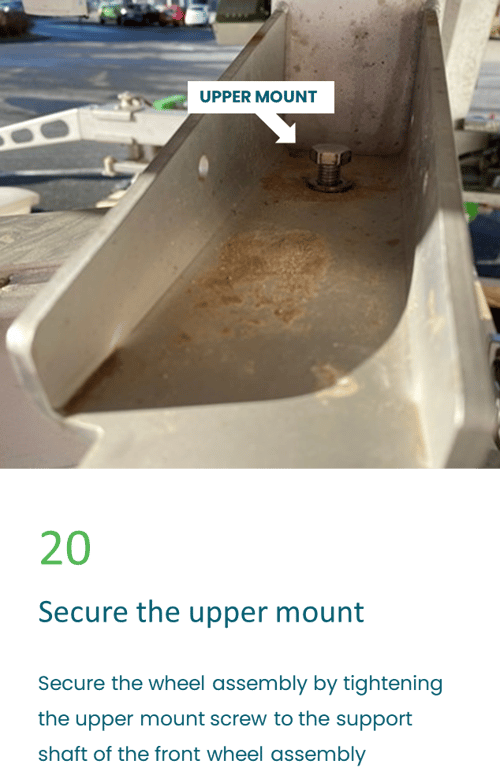

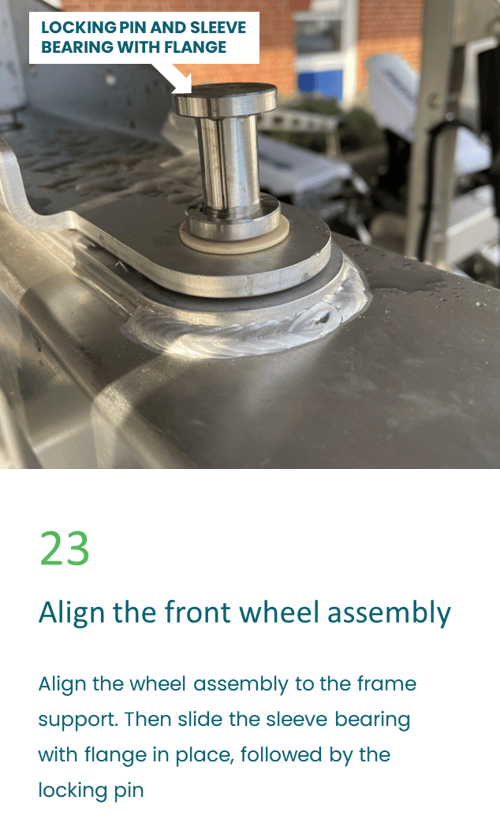

- Vorderrad-Baugruppe
- Montage des Sicherheitsarms

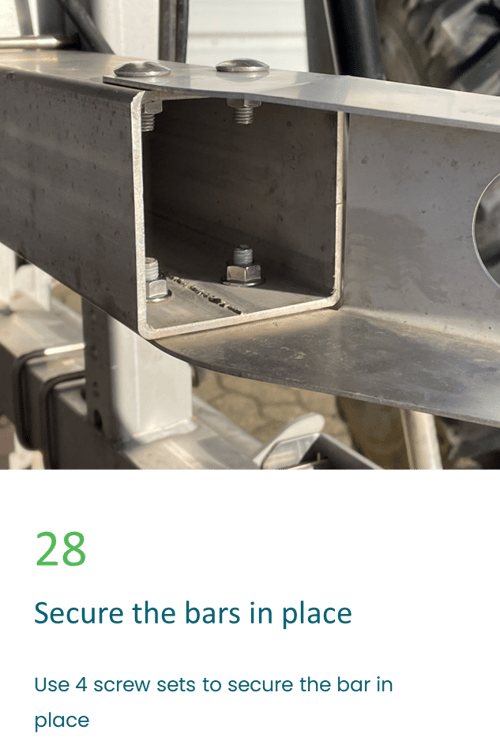

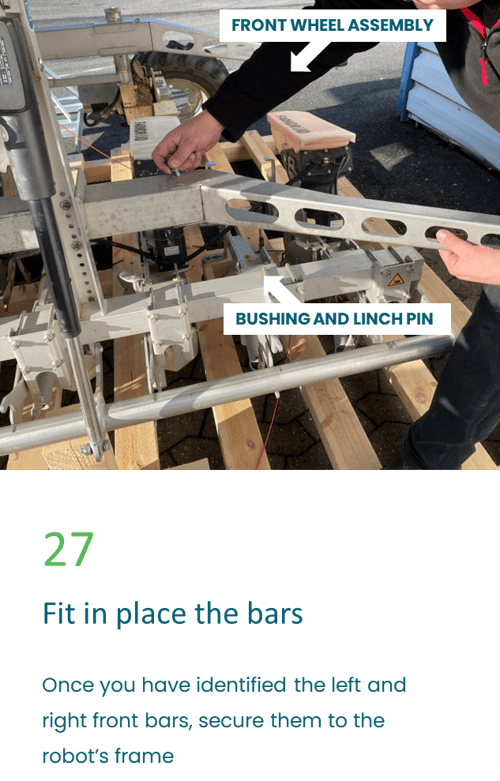

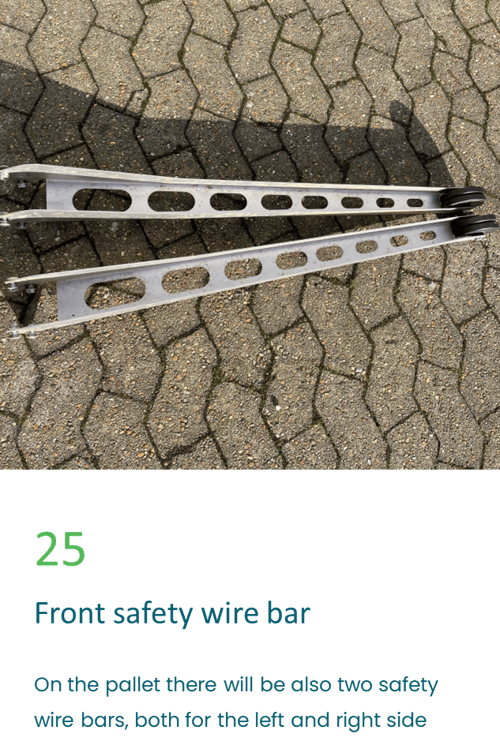

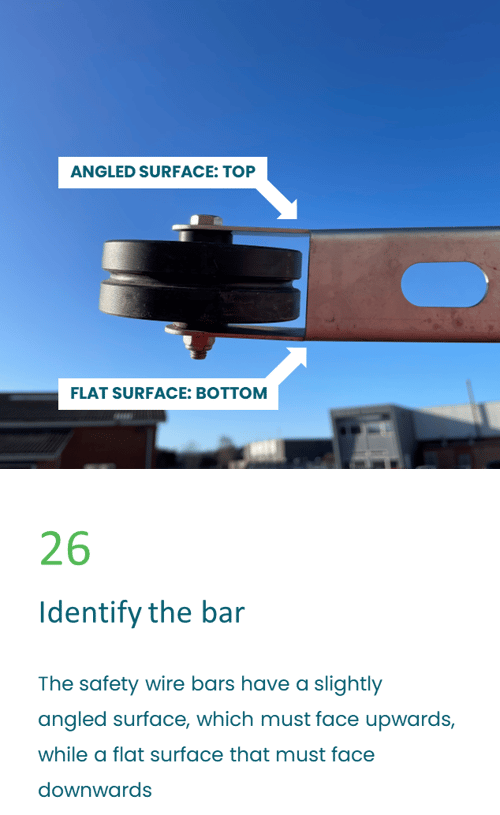

- Linke und rechte Sicherheitsdrahtstangen

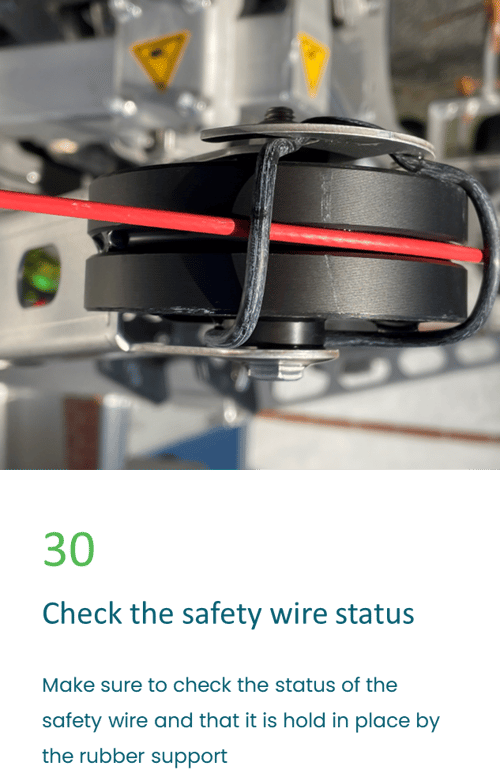

- Spannen Sie das Sicherheitsseil

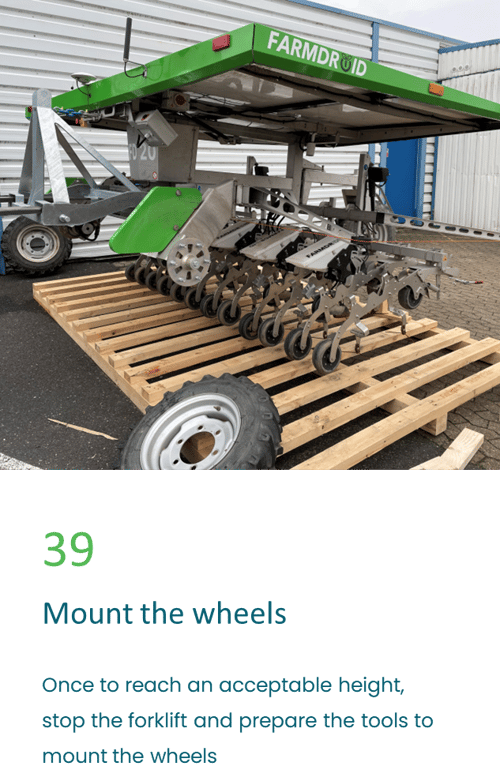

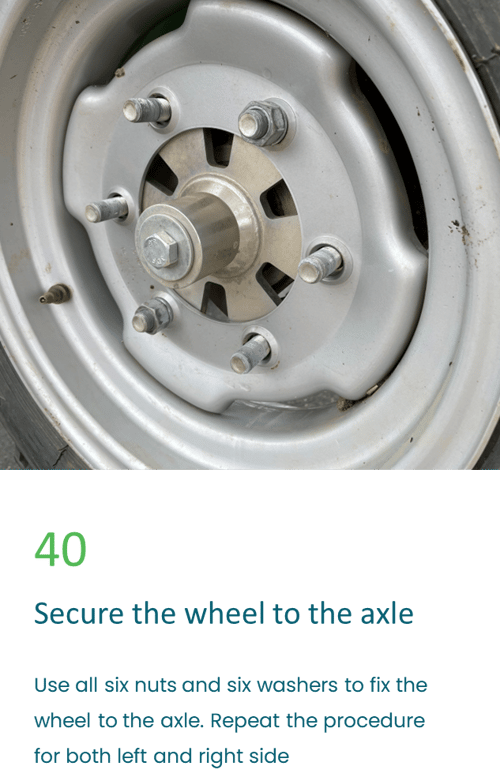

- Montieren Sie beide Hinterräder

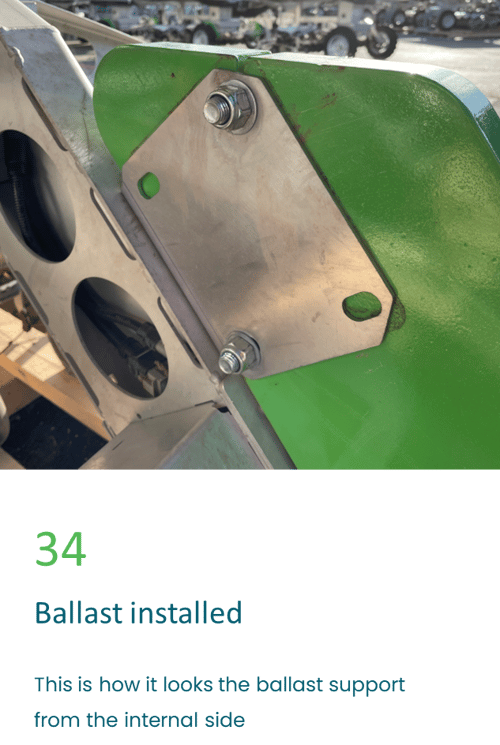

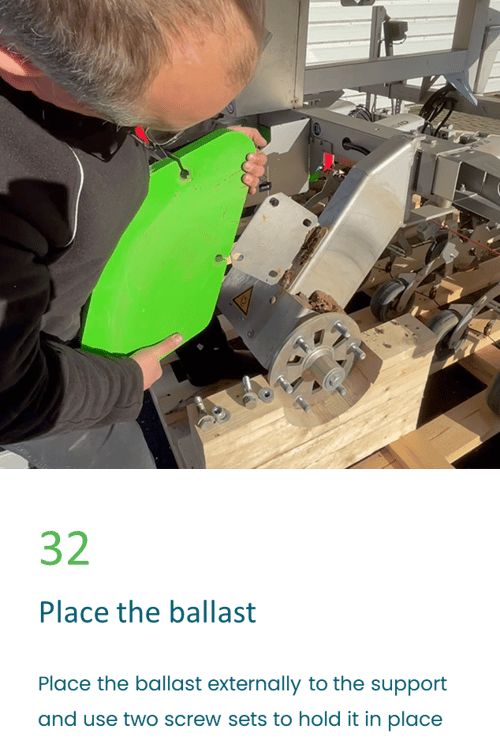

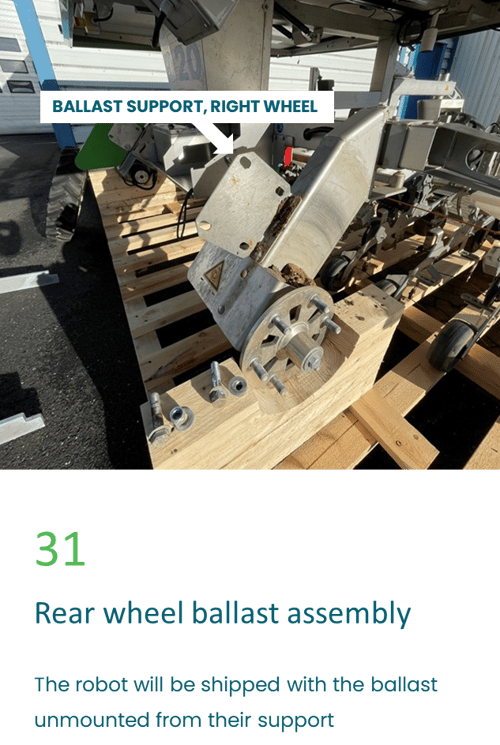

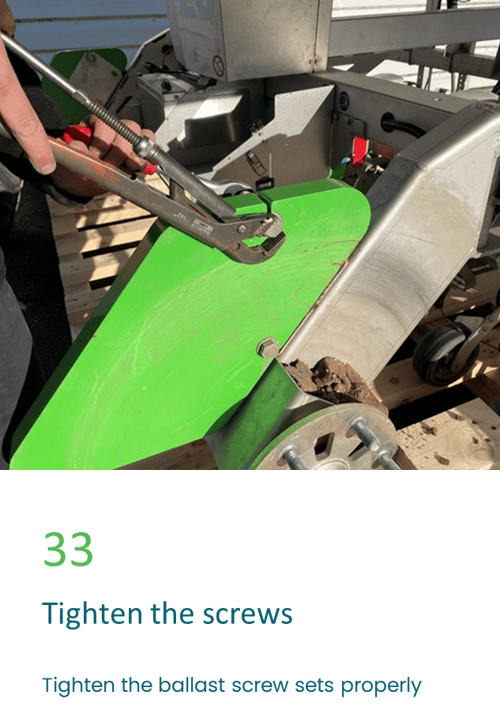

- Sichern Sie die 2x35 kg Zusatzgewichte

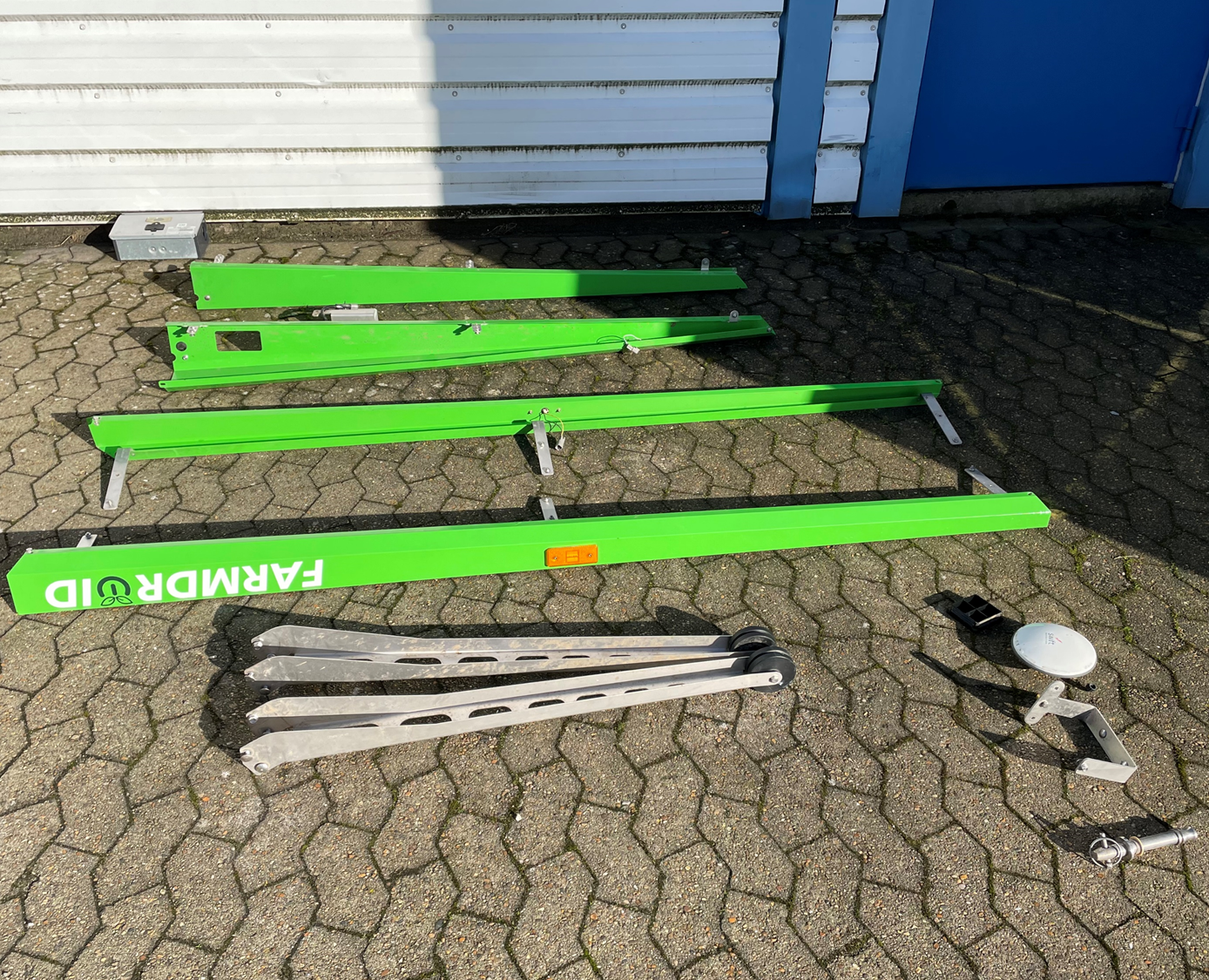

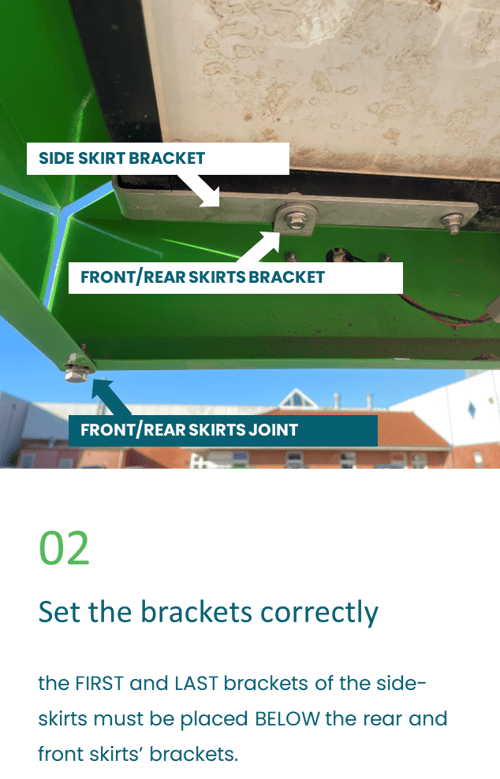

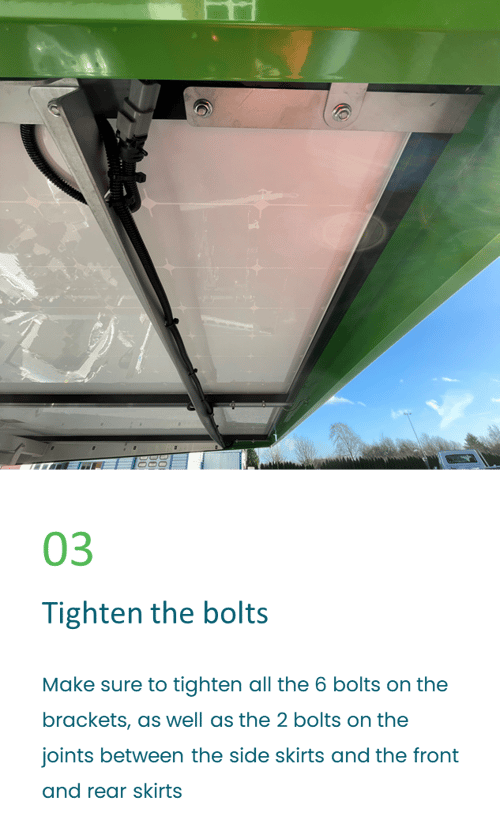

IDENTIFIZIERUNG VON SOLARMODULSCHÜRZEN
Die Schürzen sind die grünen Teile, die die vier Seiten der Solarmodule abdecken. Ihre Aufgabe ist es, die elektrische Verkabelung zu verbergen und die Lampen zu beherbergen.
Auf dem Bild unten sehen wir von oben nach unten:
1. vordere linke Seitenschürze
2. vordere rechte Seitenschürze, mit Gehäuse für den Regensensor
3. rechtsseitiger Sockel
4. linksseitige Schürze
Hinweis: Die linke und rechte Seite wird bestimmt, wenn man den Roboter von hinten betrachtet. Die Seitenschürzen haben orangefarbene Lichter, die Frontschürzen haben weiße Lichter.
Schritt für Schritt Anleitung
