Unkrautschneidescheiben in Aktionen
EINFÜHRUNG
Die Unkrautschneidescheiben bestehen aus zwei konvexen Scheiben, die entlang der Reihe laufen, den Boden neben den Pflanzen aufbrechen und das Unkraut ausreißen. Diese Scheiben sind vor allem für die Unkrautbekämpfung in der frühen Phase der Ernte gedacht und sind besonders in Situationen nützlich, in denen die Böden dazu neigen, eine oberflächliche Kruste zu bilden.
Dieses Upgrade ist nur für passive Anhänger geeignet.
VORSICHT 😊👇
Bevor Sie einen Satz Unkrautschneidescheiben bestellen, denken Sie daran, den Abstand zwischen den Reihen anzugeben:
- 109011038R00 - ZUSATZSCHEIBEN FÜR UNKRAUTSCHNEIDEN, 250 MM ABSTAND
Diese passen sowohl auf 500 mm als auch auf 250 mm Abstand zwischen den aktiven Reihen - 109011027R00 - ZUSATZSCHEIBEN FÜR UNKRAUTSCHNEIDEN, 225 MM ABSTAND
Passt für 450 mm Abstand zwischen den aktiven Reihen
BITTE BEACHTEN SIE, DASS, WENN IHR ROBOTER DIE UNKRAUTSCHNEIDESCHEIBEN MONTIERT, DIE UNKRAUTENTFERNUNGSPOSITION DER WERKZEUGBALKEN 125 MM LINKS VON DER FÜR DIE AUSSAAT VERWENDETEN GRAVUR LIEGEN MUSS.
Die Scheiben können leicht eingestellt werden:
- Arbeitstiefe: eine tiefere oder flachere Wirkung haben
- Abstand zwischen den beiden Scheiben: entsprechend der Größe des Ernteguts und den Feldbedingungen
- Neigung der Scheiben: um mehr oder weniger Erde aus der Reihe zu entfernen

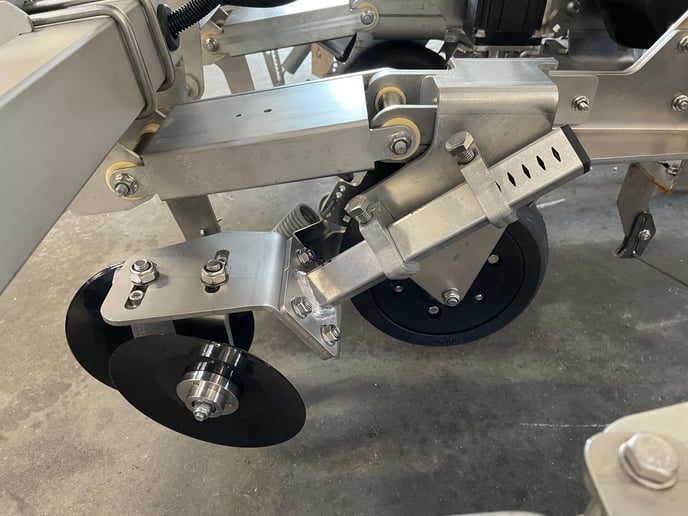

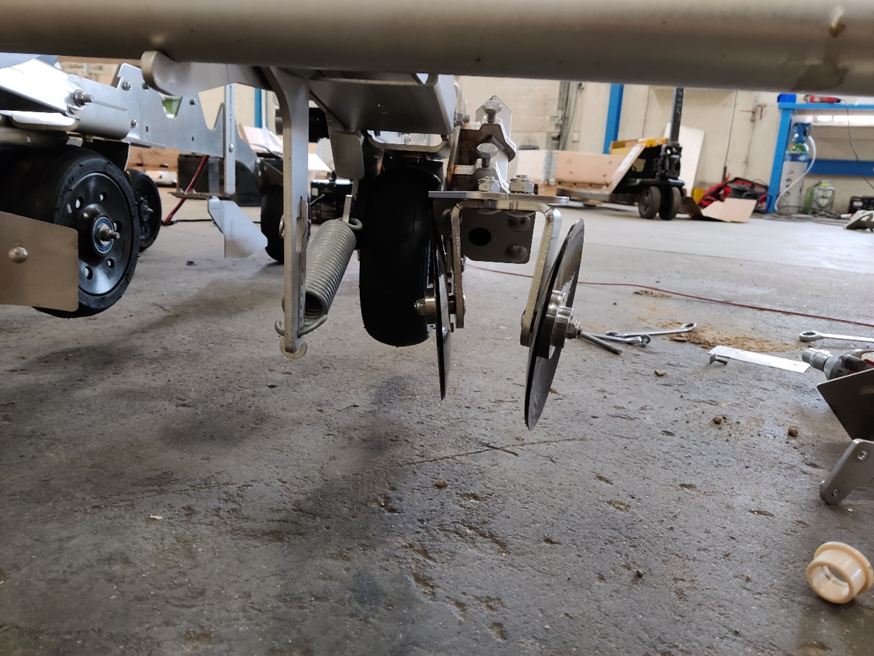

So sieht ein korrekt installierter Satz aus.

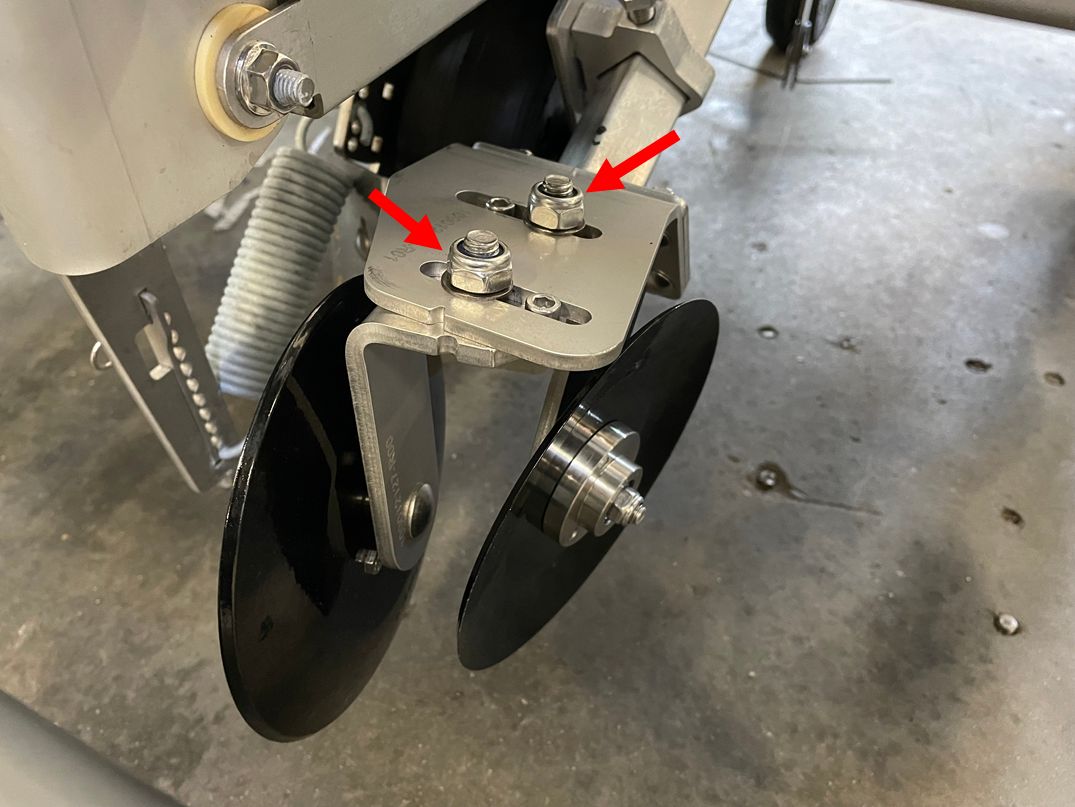

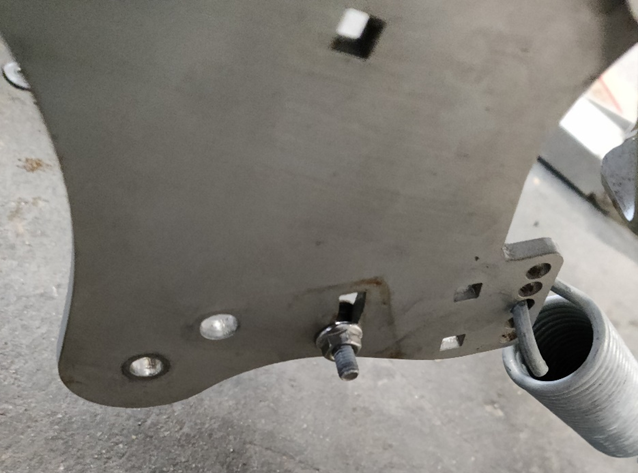

Um den Abstand zwischen den Scheiben einzustellen, müssen Sie nur die Muttern abschrauben und die Scheiben entlang der Lücken auf den Halterungen verschieben:
ANMERKUNG 😀👍
Der Unkrautbekämpfungsdraht an der Rückseite des passiven Anhängers, an dem die Unkrautschneidescheibe befestigt ist, sollte entweder entfernt oder so eingestellt werden, dass er sich nicht über der Ernte befindet!
INSTALLATIONSHINWEISE
SCHRITT 1

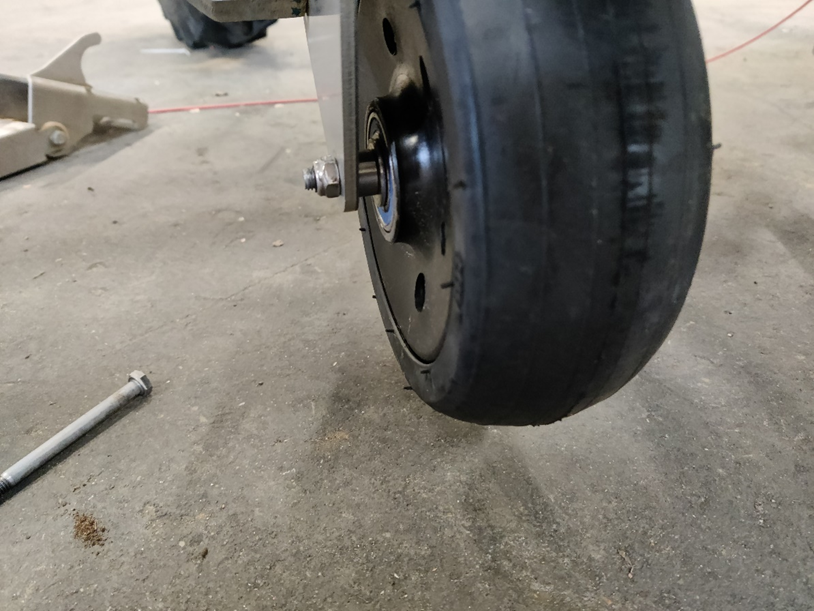

Demontieren Sie den Frontpflug und das Vorderrad vom passiven Anhänger
SCHRITT 2
Halten Sie den Bolzen des vorderen Pfluges in Position und sichern Sie ihn durch leichtes Anziehen der Flanschmutter
SCHRITT 3

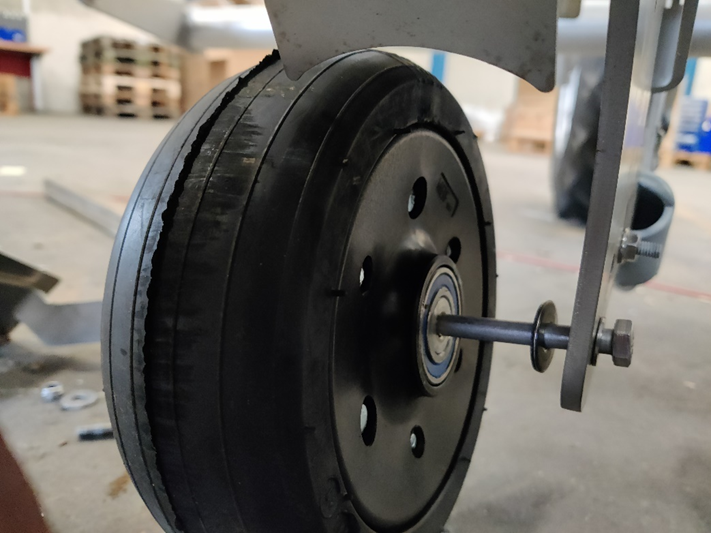

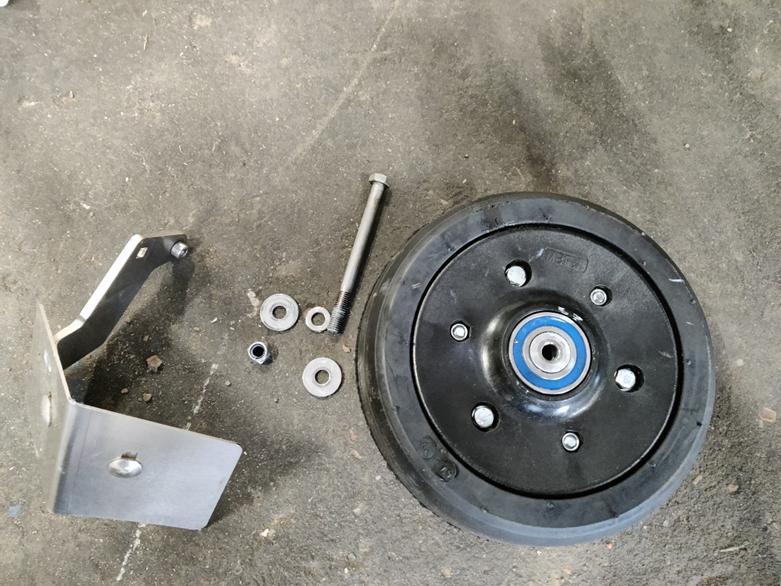

Bauen Sie das Vorderrad wieder zusammen, diesmal mit der mitgelieferten Schraube. Denken Sie daran, die Unterlegscheiben zu verwenden, wie in der Abbildung unten gezeigt
SCHRITT 4

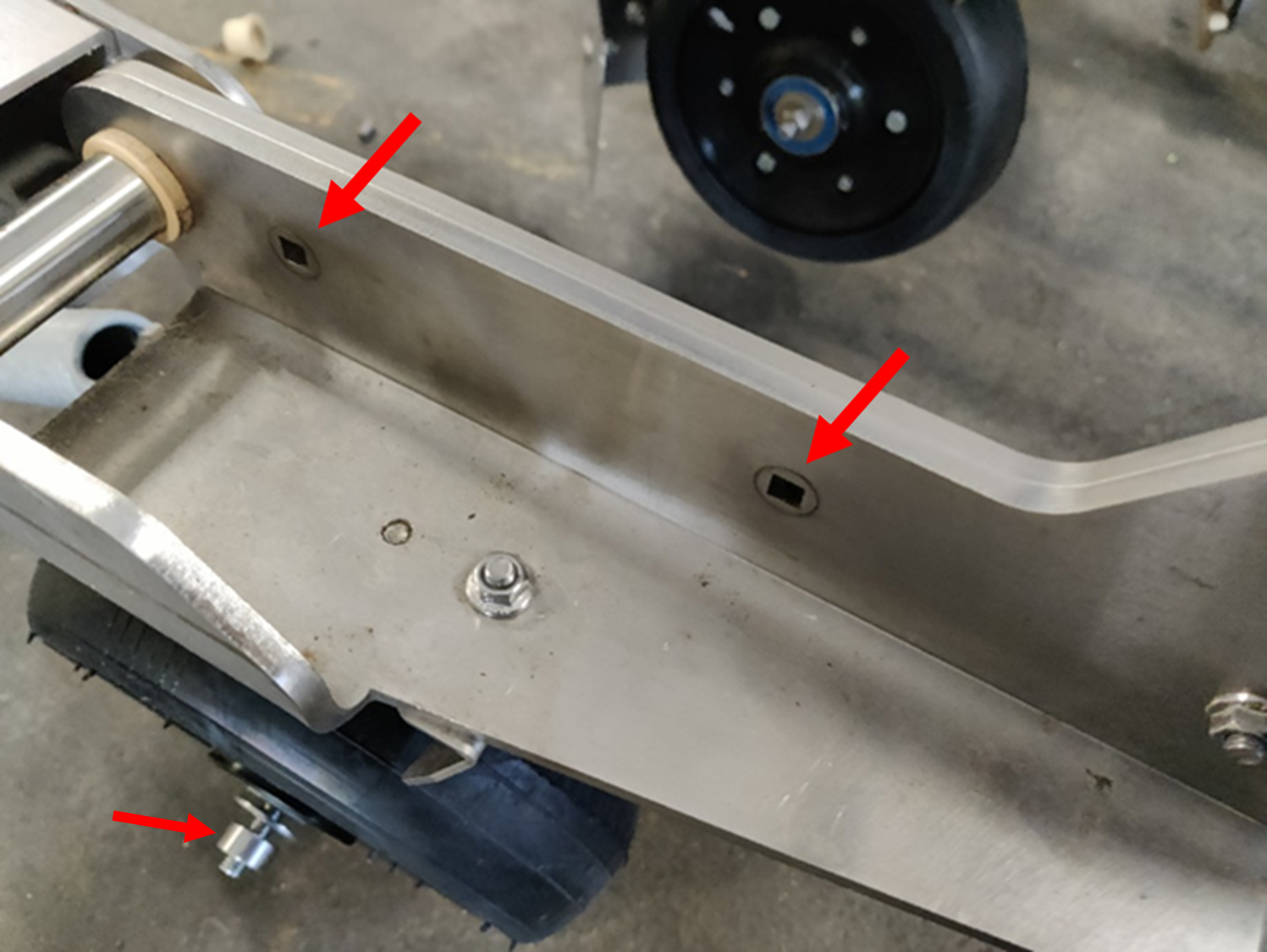

Entfernen Sie die beiden 6-mm-Schrauben an der Seite des passiven Anhängers. Montieren Sie die Buchse und die Stahlunterlegscheibe am Rad
SCHRITT 5

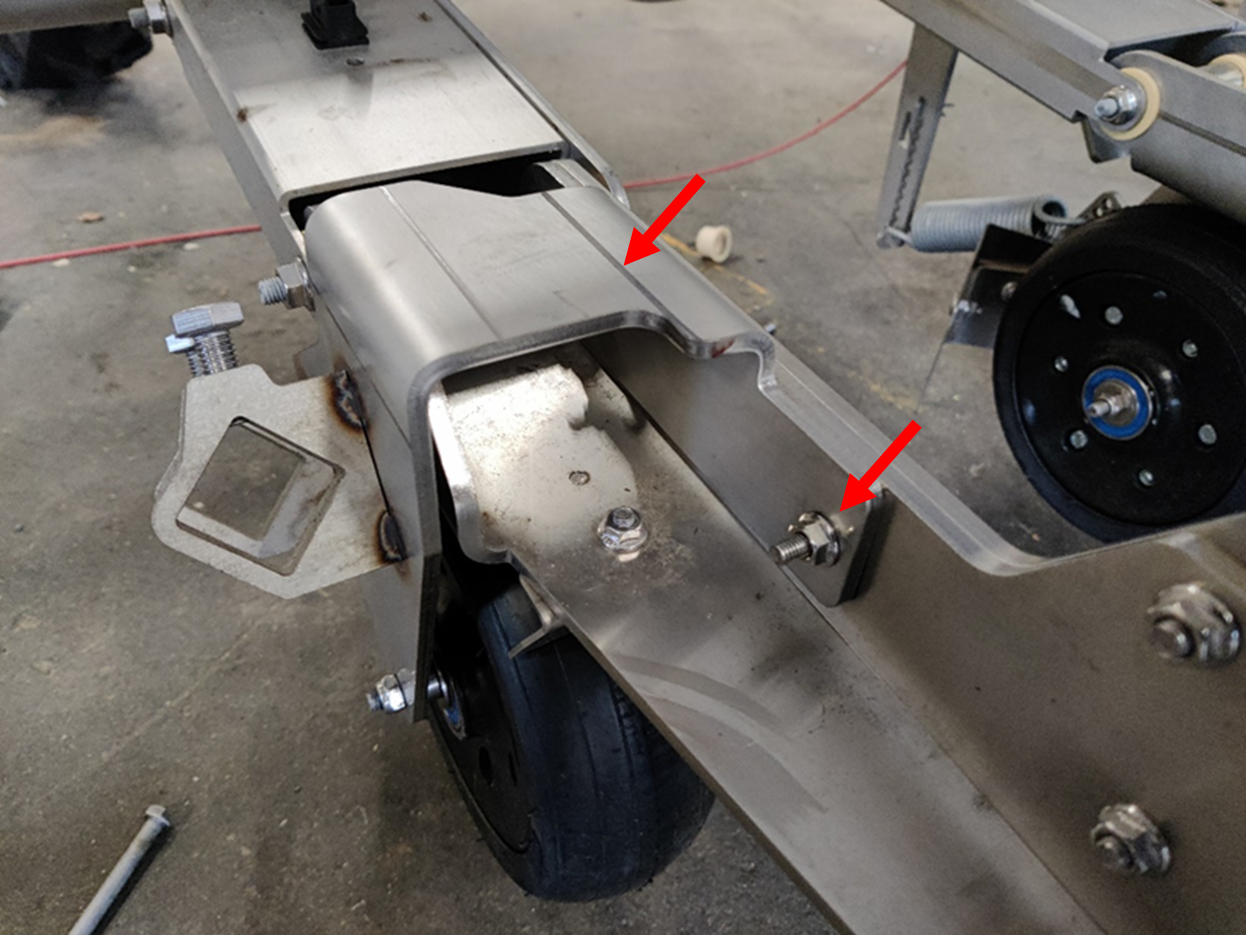

Montieren Sie die neue Halterung, indem Sie die mitgelieferten 6-mm-Schrauben im oberen Teil anbringen.
SCHRITT 6
Ziehen Sie die Mutter an, mit der die neue Halterung am Vorderrad befestigt ist.
SCHRITT 7
Setzen Sie den Arm der Unkrautschneidescheibe in die Halterung ein.
SCHRITT 8

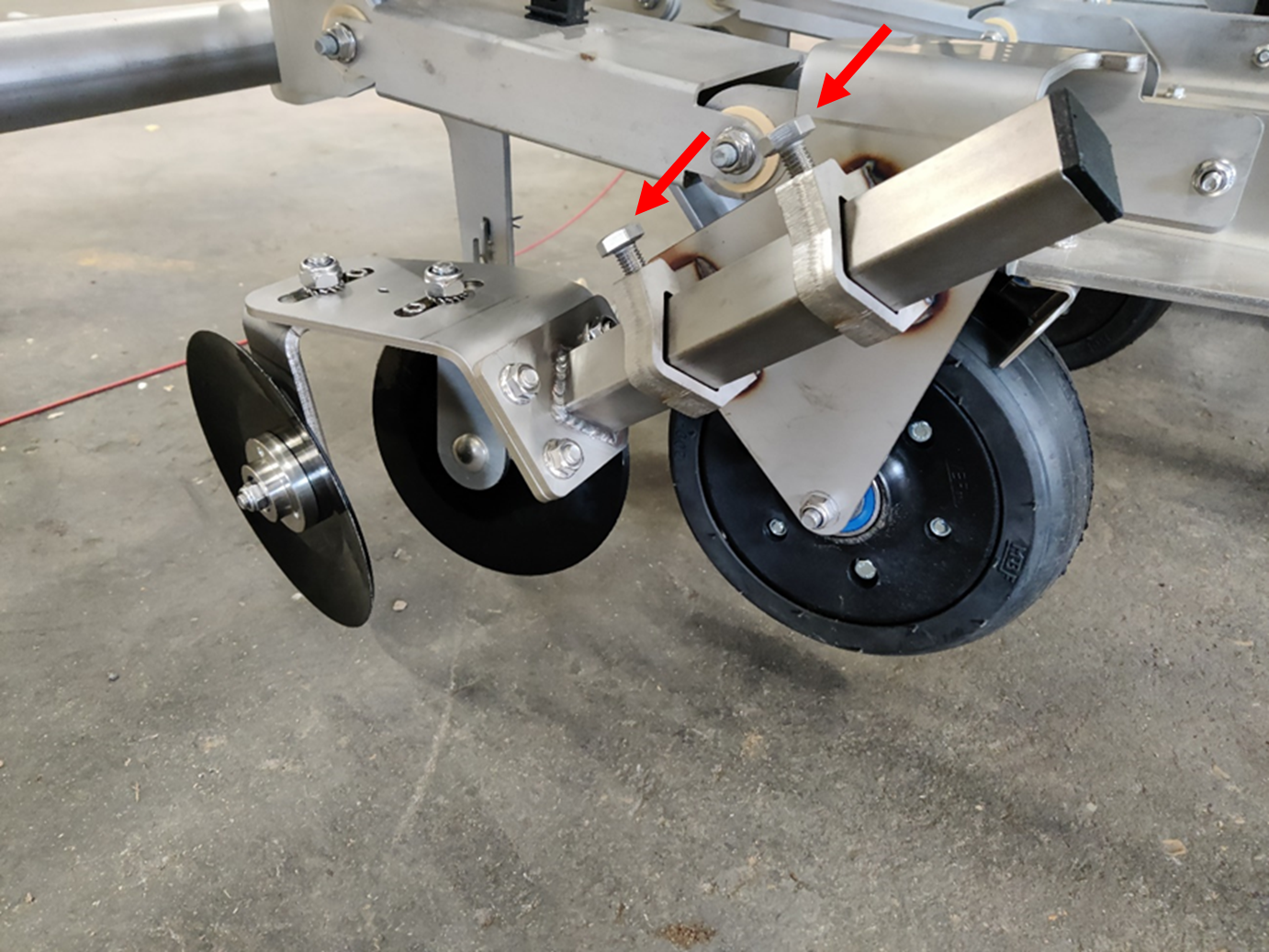

verwenden Sie die beiden 10-mm-Schrauben, um die Unkrautbekämpfungsscheiben zu befestigen und die Arbeitstiefe der Scheiben einzustellen.
