Station de base v3.0 : Installation

Avant de commencer l'installation, assurez-vous de lire l'article - Station de base : Exigences en matière d'emplacement

Lors de la livraison, inspectez soigneusement tous les composants pour vérifier qu'ils ne présentent pas de défauts ou qu'ils n'ont pas été endommagés pendant le transport. Il s'agit notamment de vérifier l'armoire de la station de base, l'isolation des câbles et toutes les autres pièces.

Un kit complet de station de base comprend

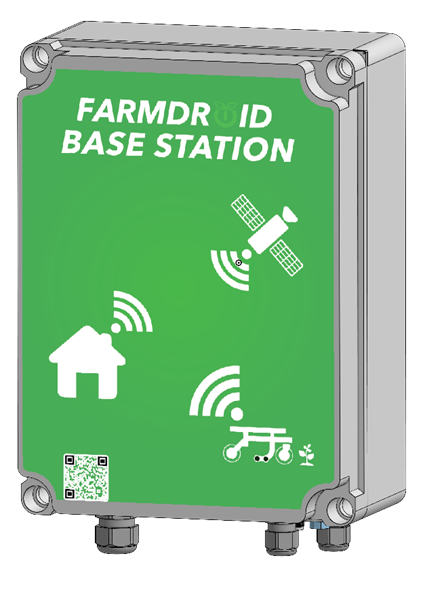

1 x station de base FD v3.0

1 x Antenne GNSS
1 x Câble d'antenne, 10m
1 x Support pour l'antenne GNSS (y compris les boulons pour le montage de l'antenne sur le support)

REMARQUE 🙂 ...

Les boulons ou les vis pour fixer le support d'antenne à la surface de montage choisie ne sont pas inclus. Il incombe au propriétaire de choisir et d'utiliser des fixations adaptées à la surface et au lieu d'installation.

1. ACTIVER LA SAUVEGARDE PAR BATTERIE (ALIMENTATION SANS INTERRUPTION)

La station de base v3.0 est dotée d'une batterie de secours qui lui permet de continuer à fonctionner en cas de coupure de courant, ce qui permet une utilisation continue de 30 à 90 minutes avant un arrêt contrôlé.

L'activation de la fonctionnalité de l'ASI nécessite une version logicielle compatible.

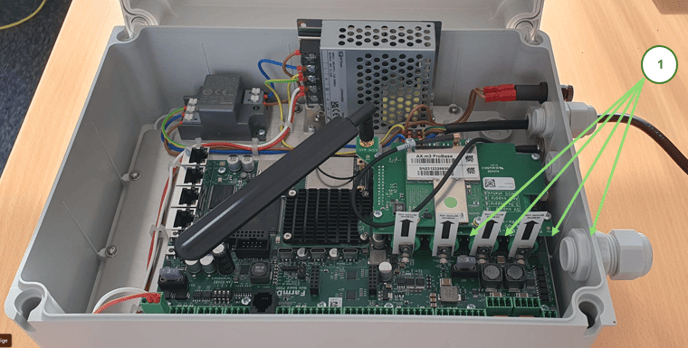

Le compartiment des piles comprend des bandes d'isolation des piles (voir "1" dans l'image ci-dessous) pour éviter que les piles ne se déchargent et ne soient endommagées pendant l'expédition et le stockage. Retirez les quatre bandes pour activer la fonction UPS.

2. MONTAGE DES SUPPORTS MURAUX

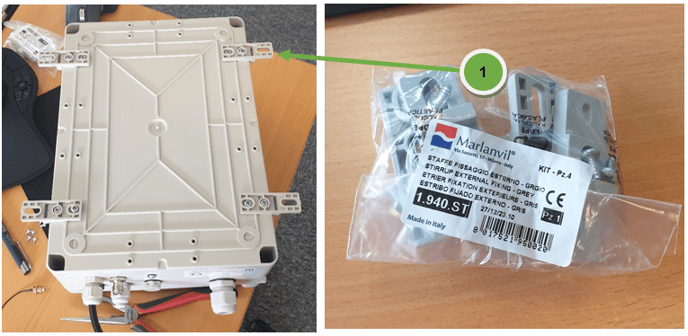

Pour un montage mural, utilisez le kit de montage mural fourni. Fixez les supports à l'arrière de la station de base à l'aide des vis fournies avant de l'installer sur le mur. Ensuite, choisissez les vis appropriées au matériau de votre mur pour fixer solidement l'unité en place (remarque : les vis murales ne sont pas incluses dans la boîte).

3. MONTAGE DU CÂBLE D'ANTENNE GNSS

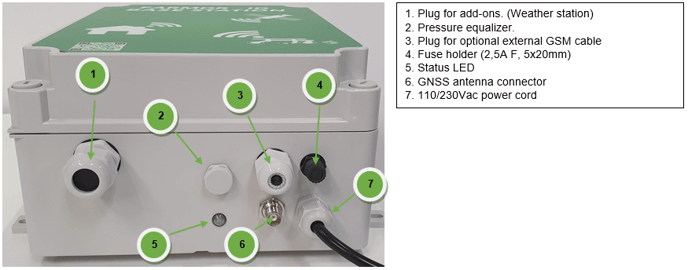

Le point d'installation correct du câble d'antenne est indiqué dans le diagramme ci-dessous. Veillez à bien serrer la connexion pour éviter les mauvaises connexions et les éventuelles interférences de signal.

LED STATUS (n° 5 dans l'image ci-dessus) : Indicateur de fonctionnement et de diagnostic de la station de base

Cas d'utilisation	Couleur de la LED	Modèle de LED
STM en mode bootloader	🔴	Constante sur
STM écrasé	🔴	Clignotement rapide (0,5 s allumé, 0,5 s éteint)
Démarrage du STM		Arrêt
STM OK, en attente de l'APP	🟡	Clignotement rapide (0,5 s allumé, 0,5 s éteint)
Mise hors tension	🟡	Constante sur
Pas de connexion à l'internet	🟢 + 🔵	Clignotement lent (1s allumé, 1s éteint)
STM et APP OK, alarme active	🟢 + 🔴	Clignotement lent (1s allumé, 1s éteint)
STM et APP OK, avertissement actif	🟢 + 🟡	Clignotement lent (1s allumé, 1s éteint)
STM et APP OK, pas de clients NTRIP	🟢	Fading (1s on, 1s off)
STM et APP OK, clients NTRIP connectés	🟢	Constante sur

4. MONTAGE DE L'ANTENNE GSM EXTERNE (EN OPTION)

Si le signal GSM est faible dans votre région, vous pouvez installer une antenne GSM externe à l'aide du presse-étoupe préinstallé sous la station de base (voir le point "3" dans le diagramme). Après avoir installé le câble, assurez-vous que le presse-étoupe est correctement serré pour empêcher l'eau de pénétrer.

5. ALIMENTATION DE LA STATION DE BASE

Gardez la zone dégagée et maintenez une distance minimale de 0,5 mètre par rapport à la station de base. Si les réglementations locales exigent une distance de sécurité plus importante pour travailler sur ou à proximité d'équipements basse tension sous tension, respectez toujours ces exigences.
Branchez l'alimentation électrique de 230 V tout en restant à une distance de sécurité.
Attendez que le voyant STATUS devienne vert. Cela prend généralement 3 à 5 minutes, mais peut prendre jusqu'à 45 minutes dans les zones où les conditions GSM ou GNSS sont mauvaises.
Après le montage et la mise sous tension de la station de base, une position GPS fixe doit lui être attribuée. Veuillez contacter votre distributeur pour enregistrer la position GPS de la station de base et configurer la connexion (tunnel) entre la station de base et le robot.
