Limites du produit
Ce manuel concerne la version 2.0, publiée pour la saison agricole 2026, et ne couvre pas les versions antérieures du produit.
Cette version de l'outil Combi ne fonctionne pas avec des distances entre rangs inférieures à 30 cm. Si vos distances entre rangs sont inférieures à 30 cm, veuillez contacter votre représentant FarmDroid local pour obtenir des instructions.
Fonction
Le concept du produit consiste à éloigner la terre de la plante, afin que les couteaux de désherbage ne recouvrent pas les semis de terre lors du premier désherbage. Pour ce faire, un disque monté à l'avant du couteau de désherbage éloigne la terre de la rangée de semis. Le disque a également pour fonction d'empêcher l'accumulation de résidus végétaux sur la tige du couteau, ce qui, dans des cas extrêmes, peut entraîner la destruction du système racinaire du semis et, par conséquent, la mort de la culture.
Plus tard dans la saison, la rigidité et la forme du couteau de désherbage permettent de couper les mauvaises herbes telles que les chardons matures et autres plantes similaires. La disposition des couteaux selon un motif permettant de couper complètement le sol entre les rangées garantit la propreté des champs tout au long de la saison. Les couteaux de la version 2.0 ont été améliorés pour atteindre une épaisseur de 4 mm, ce qui augmente leur durabilité.
Les outils sont conçus pour pouvoir désherber à partir de 1 cm de chaque côté du centre de la rangée jusqu'à 8 cm du centre de chaque côté. Cela permet d'utiliser l'outil pendant toute la saison de croissance. Pour les rangées étroites (référence 102011089), veuillez noter que la hauteur du portique au-dessus de la culture est de 27 cm. Cela peut, dans certaines cultures, limiter l'utilisation de cet outil vers la fin de la saison.
Configurations recommandées pour les outils combinés
Il existe deux packs principaux pour l'outil Combi : l'un pour les robots avec des distances entre rangs de 30 à 43 cm et uniquement des remorques actives, et l'autre pour les robots avec des distances entre rangs de 43 à 51 cm et des remorques actives et passives alternées.
Configuration pour robots avec des distances entre rangées de 30 à 43 cm et remorques actives uniquement
Pour les distances entre rangs comprises entre 30 et 43 cm, seuls des remorques actives sont installées sur le robot pour le désherbage avec l'outil Combi. Il peut y avoir des exceptions pour le rang le plus à droite. Veuillez consulter la section Configuration plus loin dans ce document.
Pour chaque rangée, à l'exception de celle située à l'extrême droite, vous devrez donc placer l'outil combiné suivant sur la remorque active :

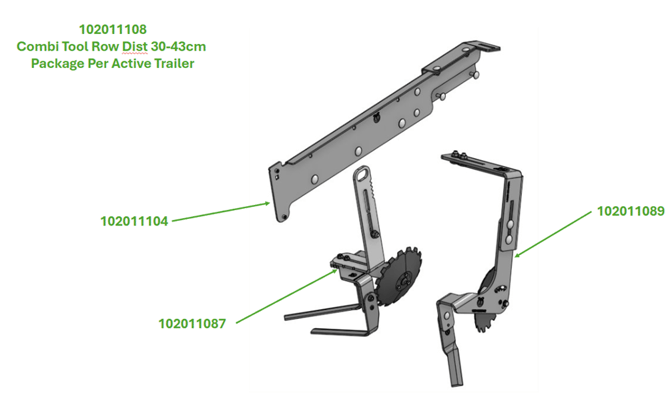

1 x 102011108 - Outil combiné Row Dist 30-43 cm Paquet par remorque active
Ce pack d'outils combinés contient :

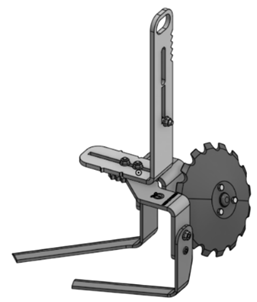

- 1 x 102011087 - Outil combiné côté gauche (sur remorque active)
Pour désherber le côté gauche de la rangée

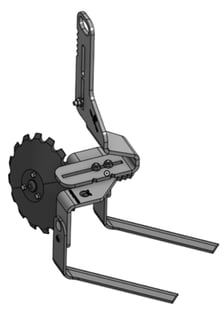

- 1 x 102011089 - Outil combiné côté droit (sur remorque active)
Pour désherber le côté droit de la rangée

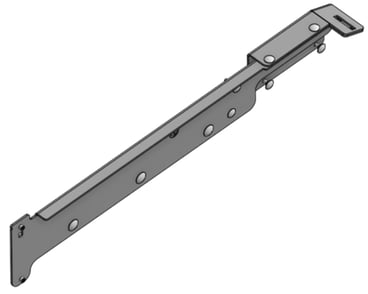

- 1 x 102011104 - Support de renfort pour remorque
Pour monter l'outil sur la remorque active

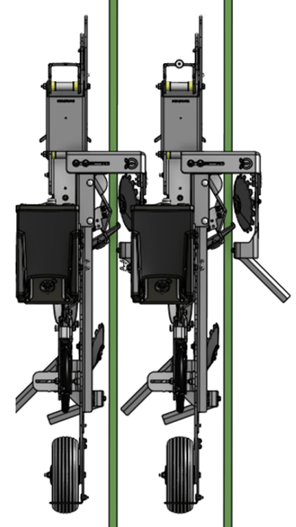

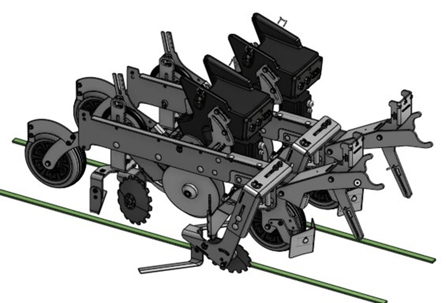

Voici à quoi cela ressemble lorsque le 102011108 - Combi Tool Row Dist 30-43cm Package Per Active Trailer est monté sur le robot (voir les instructions ci-dessous dans ce document) :
OBS. Exception concernant la ligne la plus à droite :
La référence 102011089 désherbe uniquement à 15,5 cm du centre de la rangée. Par conséquent, si la distance entre les rangées est supérieure à 31 cm sur la rangée la plus à droite, vous devrez peut-être monter d'autres composants pour garantir un désherbage complet sur le côté droit de la rangée la plus à droite du robot. FarmDroid propose les solutions suivantes dans ce cas :
Solution 1 :
Achetez également 1 x 102011108 pour la rangée la plus à droite, sachant qu'il ne nettoiera que 2 x 15,5 cm de la zone entre les 2 rangées.
Solution 2 :
Ajoutez une remorque passive à droite de la remorque active la plus à droite et commandez 1 x 102011107 pour le désherbage de la dernière rangée. N'oubliez pas que 102011107 ne contient pas la remorque passive elle-même. Veillez donc à laisser suffisamment d'espace pour la remorque passive sur la poutre porte-outils à droite de la remorque active la plus à droite.
Solution 3 :
Contactez votre représentant FarmDroid pour discuter des options disponibles pour votre configuration.
Configuration pour robots avec des distances entre rangées de 43 à 51 cm et des remorques actives et passives alternées
Cette configuration ne fonctionne que si la distance entre les rangées est comprise entre 43 et 51 cm. Si la distance est inférieure à 43 cm, vous devez utiliser le système sans remorques passives, comme expliqué précédemment.
Pour chaque ligne, vous avez besoin de :

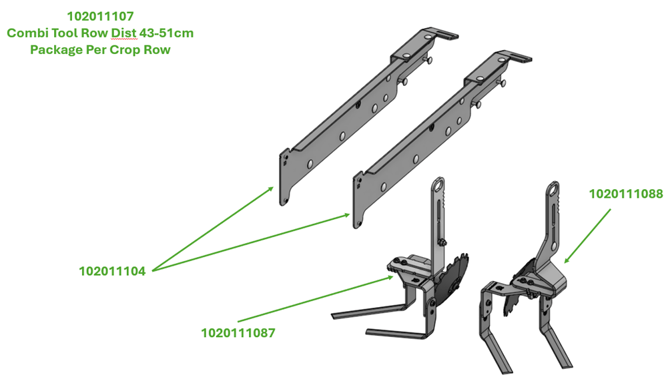

1 x 102011107 - Outil combiné, distance entre rangées 43-51 cm, paquet par rangée de culture
Ce pack d'outils combinés contient :
- 1 x 102011087 – Outil combiné côté gauche (sur remorque active)
Placé sur la remorque active pour désherber le côté gauche de la rangée

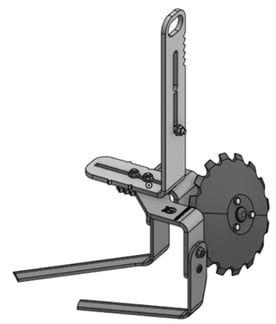

- 1 x 102011088 – Outil combiné côté droit (sur remorque passive)
Placé sur la remorque passive pour désherber le côté droit de la rangée
- 2 x 102011104 - Support de renfort pour remorque
L'un sert à monter l'outil sur la remorque active et l'autre sur la remorque passive.
La configuration pour toutes les remorques actives et passives est très similaire. Cette configuration permettra de désherber complètement les rangées extérieures.

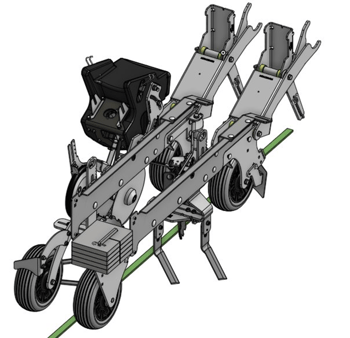

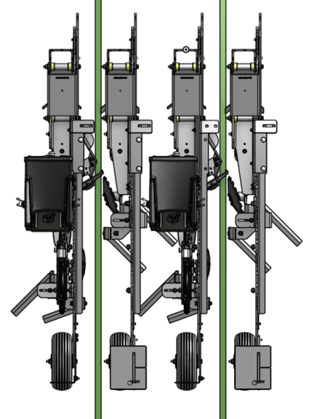

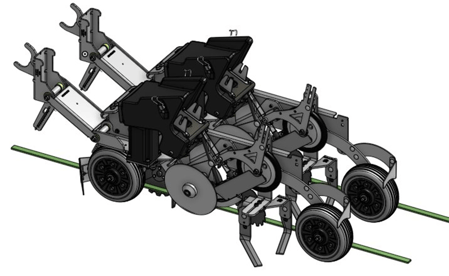

Voici à quoi cela ressemble lorsque le 102011107 - Combi Tool Row Dist 43-51cm Package Per Crop Row est monté sur le robot (voir les instructions ci-dessous dans ce document)
Autres options de configuration
L'outil Combi peut également être utilisé sur des robots équipés de toute autre combinaison de remorques actives et passives, mais il s'agit d'une configuration spéciale. Nous vous recommandons de contacter votre représentant FarmDroid local pour obtenir des instructions sur la configuration et la commande.
N'oubliez pas que pour monter l'outil combiné sur toutes les remorques (actives et passives), il est obligatoire de renforcer le châssis de la remorque à l'aide du support de renfort référence 102011104:
Cela signifie que si vous commandez uniquement les produits suivants, et non dans le cadre des deux packs décrits ci-dessus, vous devez penser à commander les supports de renfort pour chaque remorque sur laquelle vous allez monter les outils :
102011087 – Outil combiné côté gauche (sur remorque active)
102011088 – Outil combiné côté droit (sur remorque passive)
102011089 – Outil combiné côté droit (sur remorque active)
Pièces d'usure

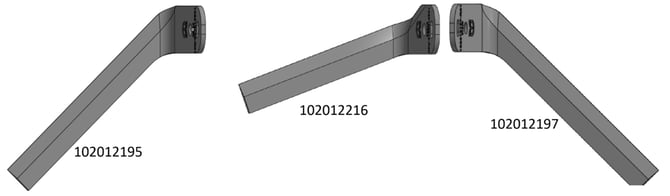

Il existe 3 couteaux différents pour l'outil combiné. Ils ont tous été améliorés pour atteindre une épaisseur de 4 mm afin d'augmenter leur durabilité. Commandez votre pièce d'usure en fonction de la configuration de votre outil combiné.
- 102012195 L-PARTIE GAUCHE 45 DEGRÉS 4 MM
Angle de 45° pour désherber le côté gauche de la culture
- 102012216 L-PARTIE GAUCHE 20 DEGRÉS 4 MM
Angle de 20° pour le couteau arrière de l'outil 102011087 afin d'augmenter le dégagement avec la roue arrière
- 102012197 DROIT DE PARTICIPATION L 45 DEGRÉS 4 MM
Angle de 45° pour désherber le côté droit de la culture
Il s'agit du même disque de coupe cranté pour tous les outils - Référence 102012192

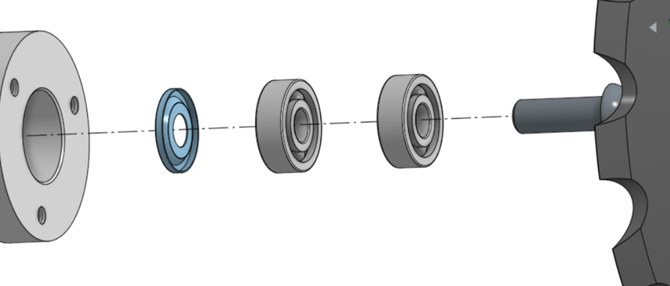

Les roulements des disques s'usent avec le temps. Heureusement, ils peuvent être facilement remplacés en dévissant les trois vis qui maintiennent le disque en place. Une fois la vis située derrière le disque dévissée, les roulements peuvent être retirés.
Il est primordial pour la longévité des nouveaux roulements que le disque de protection marqué en bleu sur la photo ci-dessus (référence : 608ZAV) soit remplacé en même temps que les roulements ( référence : SS-608-2RS). Veuillez également noter l'orientation du disque de protection.
Remarque : après avoir remplacé les roulements, le disque peut tourner difficilement, cela est dû à l'adaptation du disque de protection. Après environ 100 rotations, le disque devrait fonctionner normalement. Essayez d'enfoncer l'outil profondément dans le sol sur une distance de 100 m après avoir remplacé les roulements. Cela devrait exercer une force suffisante sur le disque pour que le disque de protection se mette en place.
Montage de l'outil combiné sur la remorque
Comme mentionné précédemment, pour pouvoir monter l'outil combiné, il est important de commencer par monter le support de renfort sur la remorque. La procédure est (presque) identique pour les remorques actives et passives.
Montage de l'outil combiné sur la remorque active :

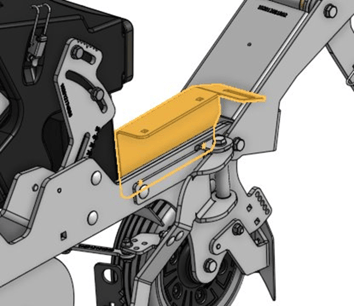

Étape 1 : Desserrez cette pièce.

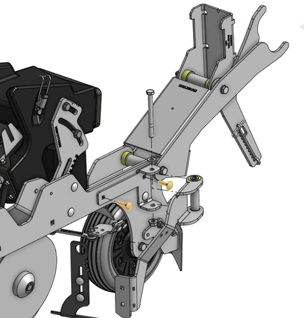

Étape 2 : Remplacez les boulons indiqués en jaune par les nouveaux boulons indiqués en vert. Cela nécessite le démontage du bras de désherbage sur les remorques actives. Tous les boulons et pièces nécessaires sont inclus dans la référence 102011104 - Support de renfort pour remorque.

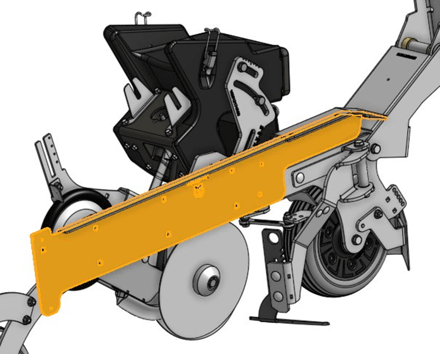

Étape 3 : Montez le support (indiqué par la lettre A sur l'image ci-dessus) et remontez les pièces de l'étape 1. Ne serrez pas encore les écrous.

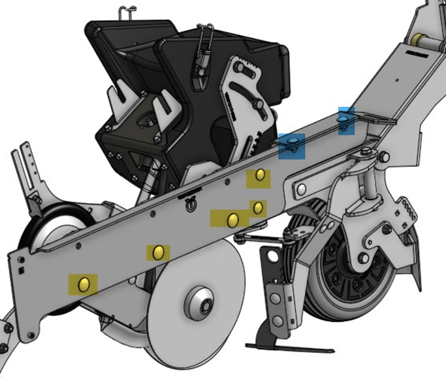

Étape 4 : Démontez ces boulons.
Puis montez les boulons et écrous jaunes. Ne serrez pas encore les écrous.
Étape 5 : Montez les boulons et écrous bleus et serrez tous les écrous.

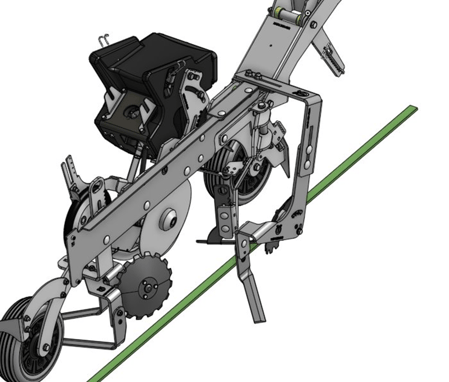

Étape 6 : Vous pouvez maintenant monter l'outil combiné sur le support de renfort comme indiqué ci-dessous.
Le montage du support de renfort sur la remorque passive est plus facile, car la pièce qui devait être desserrée sur la remorque active à l'étape 1 n'existe pas ici. Il suffit de passer l'étape 1 et de suivre les instructions des étapes 2 à 5.
Étape 6 : Montez la pièce 102011088 de l'outil combiné – côté droit de l'outil combiné (sur la remorque passive) comme expliqué dans le paquet de l'outil combiné 102011107 - Paquet de l'outil combiné Row Dist 43-51 cm par rangée de culture.
