Limitations relatives au produit.
Ce manuel concerne la version 2.0, commercialisée pour la saison agricole 2026, et ne couvre pas les versions antérieures du produit.
Cette version de l'outil Combi ne fonctionne pas avec des distances entre rangs inférieures à 30 cm. Si vos distances entre rangs sont inférieures à 30 cm, veuillez contacter votre représentant FarmDroid local pour obtenir des instructions.
Fonction.
Le concept du produit consiste à éloigner la terre de la plante afin que les couteaux de désherbage ne recouvrent pas les semis de terre lors du premier désherbage. Pour ce faire, un disque monté à l'avant du couteau de désherbage éloigne la terre de la rangée de semis. Le disque a également pour fonction d'empêcher l'accumulation de résidus végétaux sur la tige du couteau, ce qui, dans les cas extrêmes, peut entraîner la destruction du système racinaire du semis et, par conséquent, la mort de la culture.
Plus tard dans la saison, la rigidité et la forme du couteau de désherbage permettent de couper les mauvaises herbes telles que les chardons matures et autres plantes similaires . La disposition des couteaux, qui permettent de couper complètement le sol entre les rangées, garantit des champs propres tout au long de la saison. Les couteaux de la version 2.0 ont été améliorés pour atteindre une épaisseur de 4 mm, ce qui augmente leur durabilité.

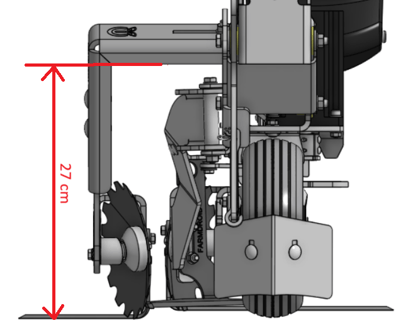

Les outils sont conçus pour pouvoir désherber à partir de 1 cm de chaque côté du centre de la rangée jusqu'à 8 cm du centre de chaque côté. Cela permet d'utiliser l'outil pendant toute la saison de croissance. Pour les rangées étroites (référence 102011089), veuillez noter que la hauteur du portique au-dessus de la culture est de 27 cm. Cela peut, dans certaines cultures, limiter l'utilisation de cet outil en fin de saison.
Structure générale de l'outil.
Il existe deux groupes principaux d'outils : l'un pour les robots équipés uniquement de remorques actives et l'autre pour les robots équipés de remorques actives et passives en alternance. L'outil peut également être utilisé sur des robots équipés de tout autre mélange de remorques actives et passives, mais il s'agit d'une configuration spéciale et il est conseillé de contacter votre représentant FarmDroid local pour obtenir des instructions sur la configuration et la commande.
Pour toutes les remorques montées de manière active ou passive à l'aide de l'outil combiné, il est obligatoire de renforcer le châssis de la remorque à l'aide du support de renfort référence 102011104 :
Configuration pour robots avec remorques actives et passives alternées.
Cette configuration ne fonctionne que si la distance entre les rangées est comprise entre 43 cm et 51 cm. Si la distance est inférieure à 43 cm, vous devez utiliser le système sans remorques passives décrit ci-dessous.

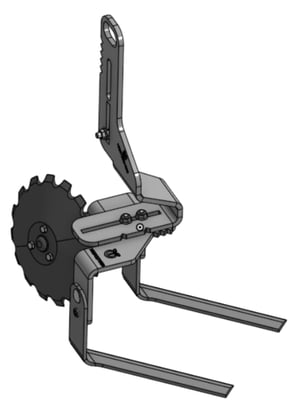

Le système comprend un outil monté sur la remorque active et chargé du désherbage sur le côté gauche de la rangée. La référence est 102011087 :

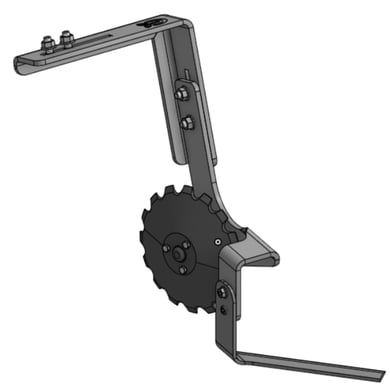

Dans la remorque passive, le système est équipé d'un outil combiné pour désherber le côté droit du rang. Référence 102011088 :
Configuration pour les robots avec uniquement des remorques actives.
Pour les largeurs de rangées comprises entre 30 et 43 cm, seuls des remorques actives sont montées sur le robot pour le désherbage avec le système d'outils combinés. Il peut y avoir des exceptions pour la rangée la plus à gauche. Veuillez vous reporter à la section Configuration plus loin dans ce document. Pour le désherbage sur le côté droit de la rangée, la référence 102011087 est utilisée, comme indiqué dans la section ci-dessus. Pour le côté gauche de la rangée, la référence 102011089 est utilisée :
Installation des outils sur la remorque
Le montage du support de rigidité sur la remorque est identique pour les remorques passives et actives. Pour l'installer, il est nécessaire de démonter la remorque. Malheureusement, les 2 boulons marqués d'une flèche rouge sur le schéma ci-dessous sont trop courts et doivent être remplacés, ce qui nécessite le démontage du bras de désherbage sur les remorques actives. Tous les boulons et pièces nécessaires sont inclus dans la référence 102011104.

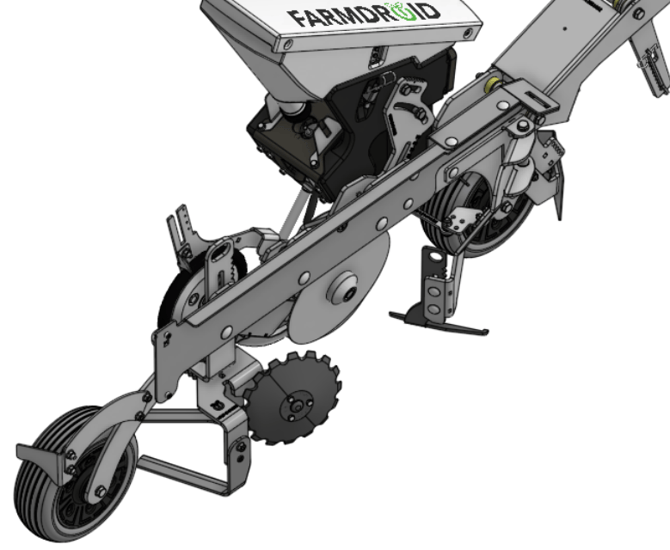

Le montage de l'outil combiné côté gauche sur les remorques actives est facile après l'installation du support de rigidité :

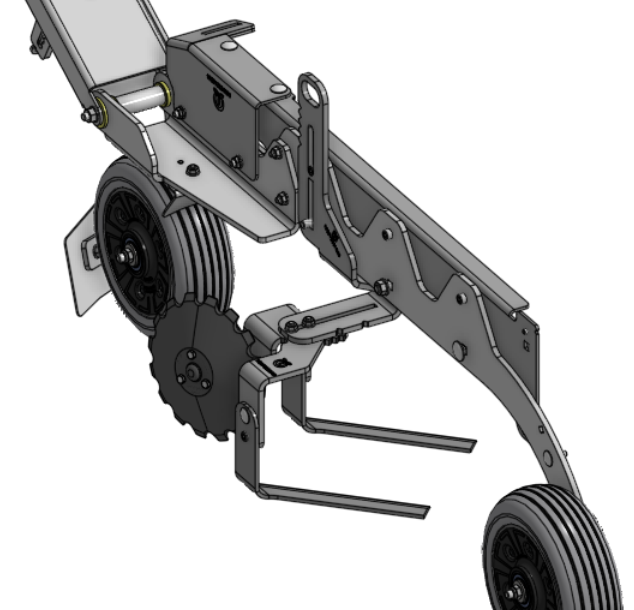

Montage de l'outil combiné droit sur une remorque passive :

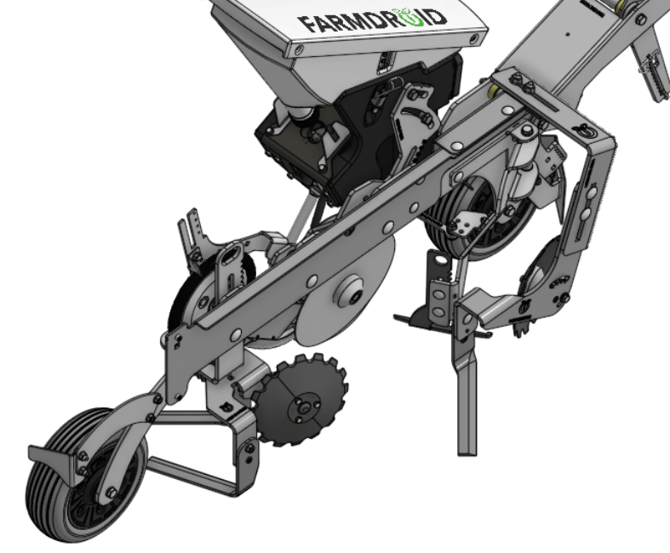

Outil combiné pour montage à gauche et à droite sur remorque active, pour une utilisation dans des rangées de 30 à 43 cm.
Configurations
Distance entre rangées de 43 à 51 cm, alternant entre remorques actives et passives.
Pour chaque ligne, vous avez besoin de :
1 x 102011087 - Console de désherbage gauche 2 KN. Pour CT
1 x 102011088 - Console de désherbage droite 2 KN. Pour CT
2 x 102011104 - Support de renfort pour remorque
Où 102011087 est placé sur la remorque active et désherbe le côté gauche de la rangée.
Et 102011088 est placé sur la remorque passive et désherbe le côté droit de la rangée.
La configuration est identique pour toutes les remorques actives et passives. Cette configuration permettra de désherber complètement les rangées extérieures.
Distance entre rangées de 30 à 43 cm avec uniquement des remorques actives
Il y a ici quelques problèmes avec la rangée la plus à gauche. La référence 102011089 ne désherbe que 15,5 cm à partir du centre de la rangée. Par conséquent, si la distance entre les rangées de la rangée la plus à gauche est supérieure à 31 cm, il est nécessaire de remplacer la pièce numéro 102011089 par une remorque passive montée avec la pièce 102011088 afin d'assurer un nettoyage complet de la rangée la plus à gauche entre deux passages du robot. Sinon, il restera une bande entre la rangée la plus à gauche des deux passages qui ne sera pas complètement désherbée.
Pour chaque rangée, à l'exception de la dernière rangée à gauche, vous devrez placer les éléments suivants sur la remorque active :
1 x 102011087 - Console de désherbage gauche 2 KN. Pour CT
1 x 102011089 - Console de désherbage extérieure droite Pour CT
2 x 102011104 - Support de renfort pour remorque
Pour la rangée la plus à gauche, si les distances entre les rangées sont supérieures à 31 cm, vous aurez besoin des éléments suivants. Si les distances entre les rangées sont inférieures ou égales à 31 cm, vous aurez simplement besoin de la même configuration que pour toutes les autres rangées ci-dessus.
1 x 102011087 - Console de désherbage gauche 2 KN. Pour CT
1 x 102011088 - Console de désherbage droite 2 KN. Pour CT
2 x 102011104 - Support de renfort pour remorque
Et une remorque passive montée à l'extrême gauche du robot.
Pièces d'usure :

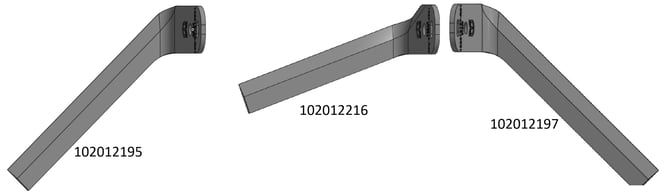

Il existe 3 couteaux différents pour l'outil Combi - Tous ont été améliorés pour atteindre une épaisseur de 4 mm afin d'augmenter leur durabilité.
102012195 - Angle de 45° pour le désherbage sur le côté gauche de la culture.
102012216 - Angle de 20° pour le couteau arrière de l'outil 102011087 afin d'augmenter le dégagement avec la roue arrière.
102012197 - Angle de 45° pour le désherbage sur le côté droit de la culture.
Il s'agit du même disque de coupe pour tous les outils - Référence 102012192

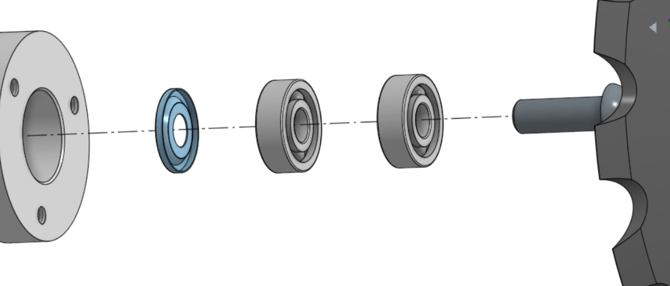

Les roulements des disques s'usent avec le temps, mais ils sont faciles à remplacer en dévissant les trois vis qui maintiennent le disque en place. Il suffit ensuite de dévisser la vis située derrière le disque pour retirer les roulements. Pour garantir la longévité des nouveaux roulements, il est essentiel de remplacer le disque de protection (référence : 608AV) en même temps que les roulements (référence : SS-608-2RS). Le disque est marqué en bleu sur l'image ci-dessous. Veuillez également noter l'orientation du disque.
