Outil d'installation sur le terrain : Préparation de la station de base v2.0 - VIDEO

Cet article explique comment aligner le FarmDroid FST avec la station de base v2.0 et une roulette NTRIP externe, en fournissant des instructions étape par étape et des exigences de configuration importantes pour des opérations de terrain précises.

ATTENTION ! ⚠️

  • Cette procédure doit être effectuée individuellement pour chaque agriculteur ayant l'intention d'utiliser un TSF avec station de base v2.0.

  • Si, pour une raison quelconque, l'agriculteur change la roulette NTRIP, il doit recommencer toute la procédure.

  • L'utilisation du TSF avec la station de base v2.0 signifie que tous les champs étudiés précédemment ne peuvent plus être utilisés.

RAISON DE L'EXÉCUTION DE CETTE PROCÉDURE

Avec la station de base v2.0, le FST a besoin d'une roulette NTRIP externe pour obtenir une précision de niveau RTK.

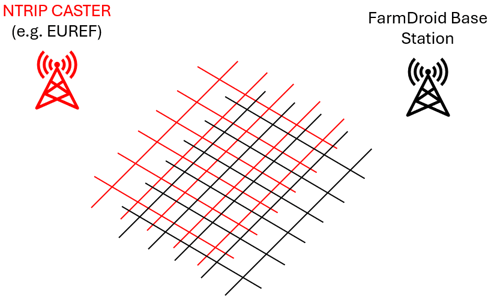

Cette procédure est nécessaire parce que le lecteur NTRIP externe (par exemple, EUREF) et la station de base FarmDroid fonctionnent sur des systèmes distincts, chacun utilisant des grilles de coordonnées légèrement différentes(voir IMAGE 1).

Pour s'assurer que la platine NTRIP externe et la station de base FarmDroid sont correctement synchronisées, suivre la procédure décrite ci-dessous.

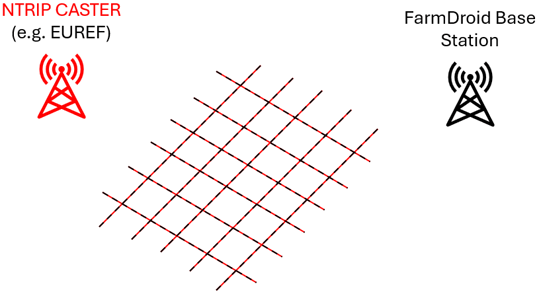

Cela permet de s'assurer que lorsque vous relevez un point avec la TSF, il correspondra précisément au point correspondant sur la grille de la station de base FarmDroid, comme illustré ci-dessous.

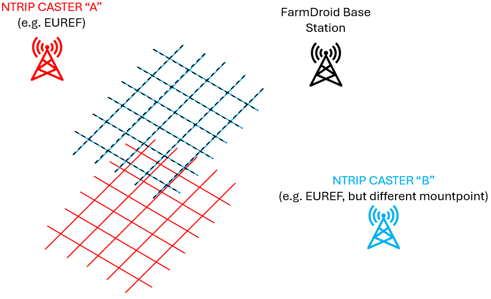

La raison pour laquelle cette procédure doit être répétée chaque fois qu'une roulette NTRIP externe est changée dans l'application FarmDroid est que chaque roulette introduit une nouvelle grille de coordonnées, qui peut ne pas être alignée avec la station de base FarmDroid, comme le montre l'image ci-dessous.

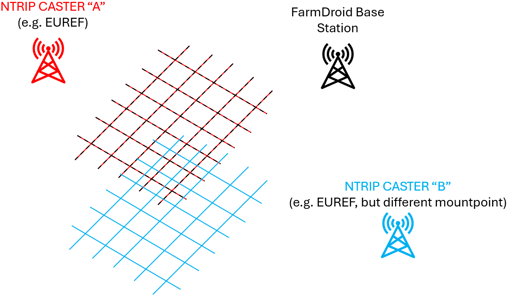

Il est fondamental de sélectionner une seule station de base externe (par exemple NTRIP CASTER "A") et de rester cohérent avec ce choix. Si vous décidez d'utiliser une autre station de base externe (par exemple, NTRIP CASTER "B"), vous devez répéter toute la procédure.

Cette modification entraînera une inadéquation de tous les champs précédemment enregistrés auprès du fondeur d'origine, ce qui entraînera la perte de ces enregistrements de champs et les rendra inutilisables pour les opérations robotiques.

PROCÉDURE D'ALIGNEMENT DE LA STATION DE BASE FD AVEC UNE ROULETTE EXTERNE NTRIP

Avant de préparer un outil d'installation sur le terrain pour les clients équipés de la station de base v2.0, assurez-vous que les trois conditions préalables suivantes sont remplies :

  1. S'assurer que le client a un compte FarmDroid App actif et que la dernière version est installée sur son smartphone.

  2. S'assurer que l'agriculteur a accès à un flux NTRIP de tierce partie. Si ce n'est pas le cas, inscrivez-vous à l'un d'entre eux, tel que l'EUREF. EUREF - NTRIP caster (lien)

    1. Veuillez noter que le domaine correct pour le lien EUREF doit être ".be" (et non ".de") 😎👍

    2. Veillez à vous inscrire rapidement, car le traitement de la confirmation peut prendre plusieurs jours.

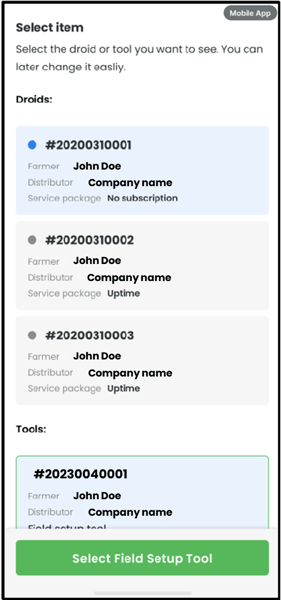

  3. Attribuer l'outil de configuration des champs au compte de l'agriculteur dans l'application FarmDroid.

Une fois que toutes les conditions préalables sont remplies, procédez aux étapes suivantes :

ÉTAPE 1

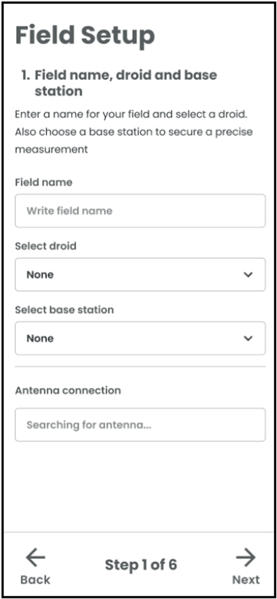

Ouvrez l'application FarmDroid sur le téléphone de l'agriculteur, accédez à la section"Outils" en bas de l'écran et sélectionnez l'outil de configuration des champs.

ÉTAPE 2

Sélectionnez"Station de base", puis appuyez sur"Ajouter une station de base".

ÉTAPE 3

Saisissez tous les détails requis dans le casteur NTRIP, y compris votre NOM D 'UTILISATEUR et votre MOT DE PASSE, et sauvegardez la configuration. Fermez ensuite l'application.

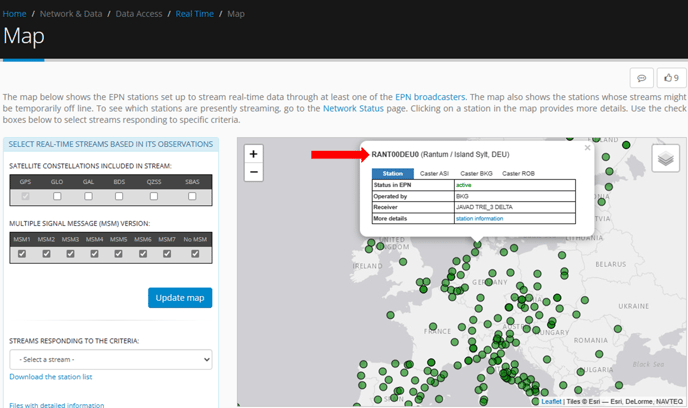

Si vous utilisez le réseau EUREF, sélectionnez la station de base la plus proche de votre emplacement à l'aide de la carte des stations de base. EUREF - Carte des stations de base.



EXEMPLE 😁👇👇

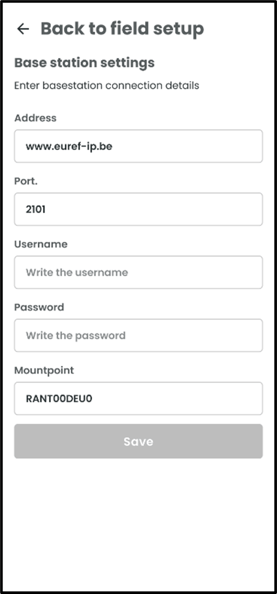

L'image ci-dessous montre un exemple d'écran lors de l'ajout de la station de base "RANT00DEU0" du réseau EUREF. N'oubliez pas de saisir le nom d'utilisateur et le mot de passe avant de sauvegarder.

Veillez à saisir correctement le nom de la station de base - en faisant bien attention à la différence entre "0" (zéro) et "O" (lettre) - ainsi que le nom d'utilisateur et le mot de passe corrects.

Sauf indication contraire du fournisseur NTRIP, le numéro de port par défaut est 2101.

ÉTAPE 4

Reportez-vous au guide vidéo pour obtenir des instructions sur la configuration de la station de base v2.0 en vue de son utilisation avec l'outil d'installation sur le terrain.



ÉTAPE 5

La procédure est maintenant terminée. Veuillez poursuivre avec le guide suivant - Outil de configuration du champ : comment l'utiliser.
