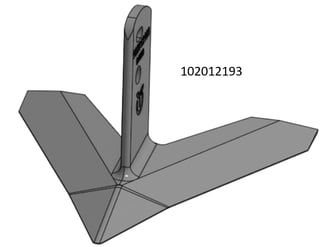

Contenu du kit A-share
Le kit pour action A (102011072) comprend l'action A et un emballage contenant un support et les écrous et boulons nécessaires.
Contenu du kit L-share
102011111 : Kit L-share (incluant 102012195 gauche 45 degrés)
102011112 : Kit L-share (incluant 102012197 droit 45 degrés)
102011113 : Kit L-share (incluant 102012216 gauche 20 degrés)
Ils comprennent tous une lame L-share et un emballage contenant un support ainsi que les écrous et boulons nécessaires.
Comme indiqué ci-dessus, les supports, écrous et boulons nécessaires sont regroupés dans un emballage et inclus dans tous les kits.

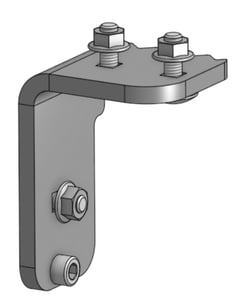

Support et boulon acc L-share et A-share (Référence : 102011110)
-
1 x 102012203 - Support
-
1 x 603060164 - DIN603 M6 x 16
-
2 X 603060204 - DIN603 M6 x 20
-
3 x 6923S064 - DIN9623-S M6
-
1 x 912060064 - DIN912 M6 x 6
OBS. L'un de ces supports doit être commandé séparément.
Il est important de commander l'un de ces quatre supports en fonction de l'emplacement souhaité pour fixer l'outil sur le robot.

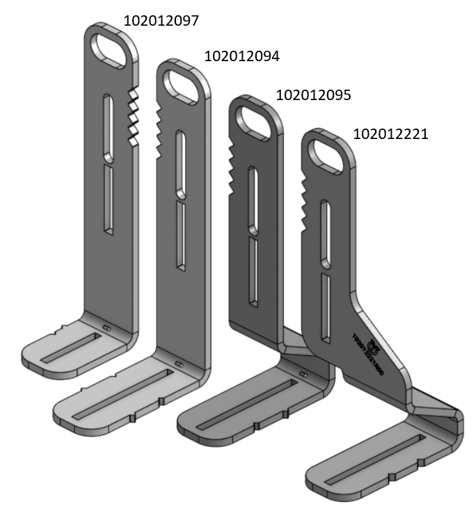

Voici les quatre types de supports permettant de fixer les compartiments à la remorque, avec leurs références :

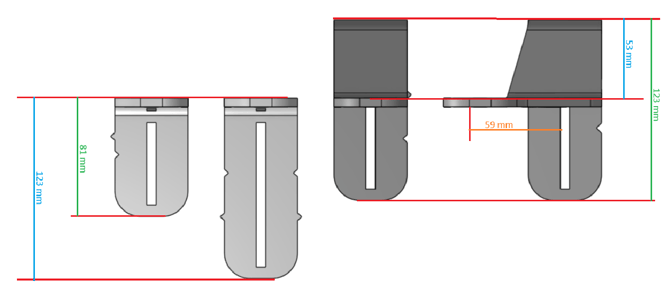

Les différentes dimensions des supports sont indiquées ici :
Tous ont la même hauteur totale de 258 mm.
Lors du choix du support, gardez à l'esprit que toutes les pièces L ont une largeur de travail de 145 mm et que la pièce A a une largeur de travail de 160 mm.

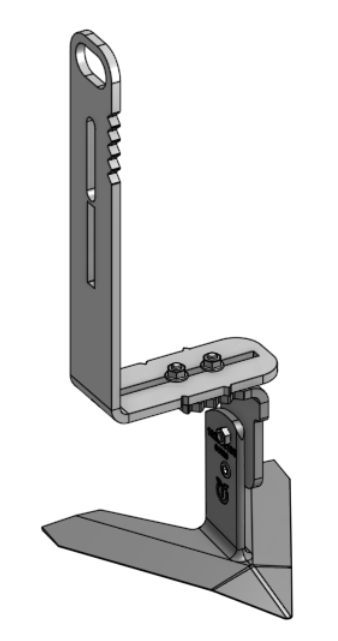

À titre d'exemple, l'assemblage final équipé d'une pièce A ressemble à ceci, prêt à être monté sur une remorque :
