Après avoir assemblé la partie structurelle du power bank (Banque d'alimentation - Guide d'assemblage), vous devez vous assurer que tous les fils sont correctement connectés.
Chacune des trois versions du FD20 nécessite un câblage spécifique afin de s'assurer que le complément est installé correctement.
- L'année modèle 2022 ne nécessite pas de pièce supplémentaire.
- L'année modèle 2021 nécessite 1 pcs de 2050002
- L'année modèle 2020 nécessite 2 pcs de 2050002, 1 pcs de 2050004
- Les modèles de l'année 2020 équipés de piles au lithium nécessitent 1 pièce de 2050002 et 2 pièces de 2050004.
>> Please remember to ALWAYS turn off the main switch, when connecting or disconnecting batteries! <<
Ci-dessous, nous avons joint les schémas de connexion pour chacune des trois années modèles, AVANT et APRES l'installation du power bank.
Veuillez tenir compte des schémas, car une mauvaise utilisation de ces instructions pourrait endommager votre FD20.
FD20 année modèle 2022 avec des batteries au lithium

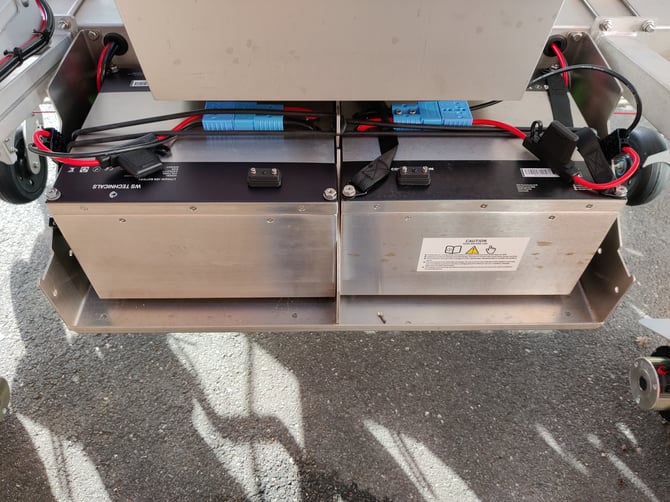

Voici le schéma correct AVANT que le power bank ne soit monté sur l'année modèle 2022 :

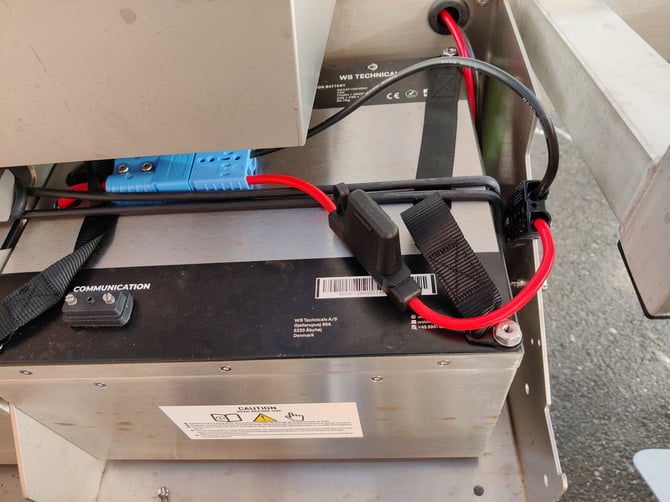

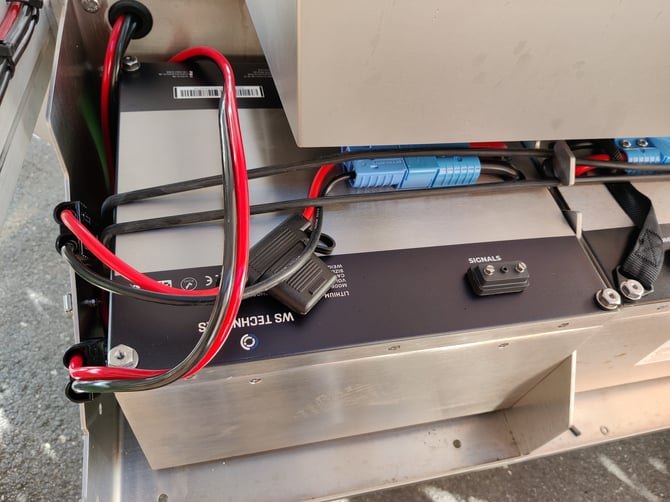

Voici le schéma correct APRES le montage du power bank sur l'année modèle 2022 :
FD20 année modèle 2021 avec batteries au lithium

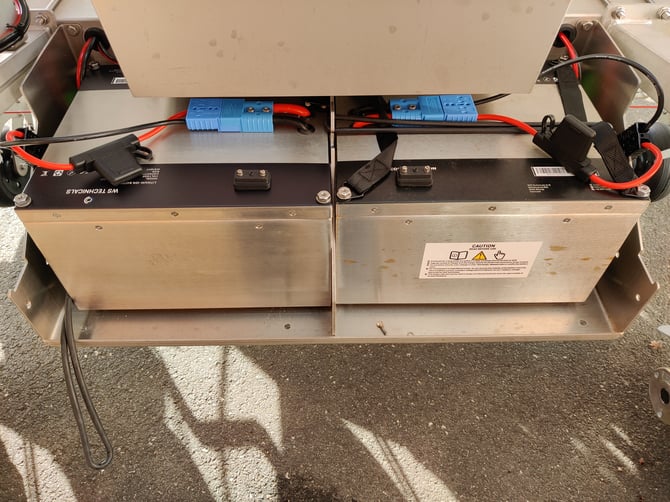

Voici le schéma correct AVANT le montage du power bank sur l'année modèle 2021 :

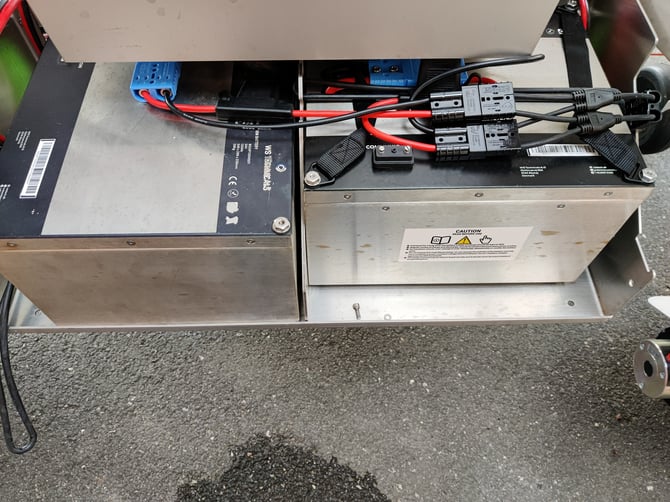

Voici le schéma correct APRES le montage du power bank sur l'année modèle 2021 :
FD20 année modèle 2020 avec batteries AGM

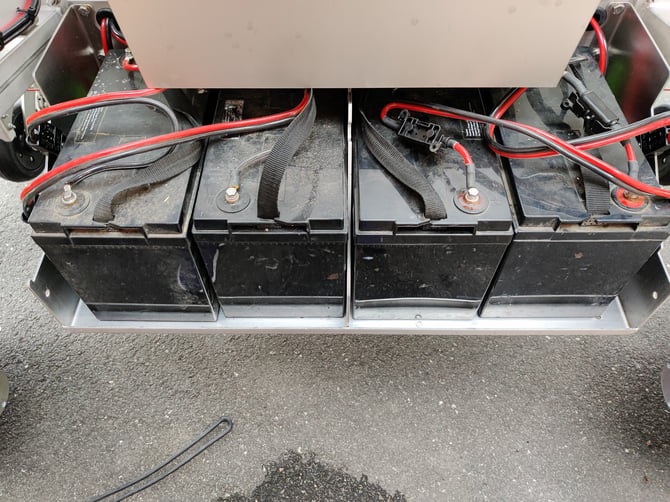

Voici le schéma correct AVANT que le power bank ne soit monté sur l'année modèle 2020 :

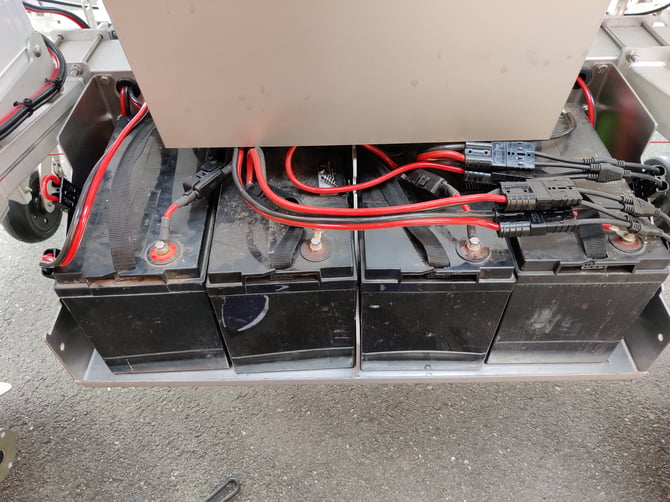

Voici le schéma correct APRES le montage du power bank sur l'année modèle 2020 :

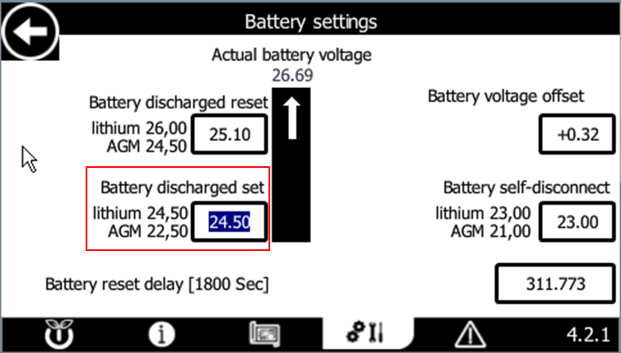

Lorsque vous montez la batterie sur des robots équipés d'AGM, n'oubliez pas de modifier la valeur "BATTERY DISCHARGED SET" à 24,5V.
