ATTENTION ! 🤓👍
Coupez l'interrupteur principal et l'interrupteur des panneaux solaires avant de procéder.
Le fusible principal est situé dans la boîte électrique principale du FD 20.
ÉTAPE 1

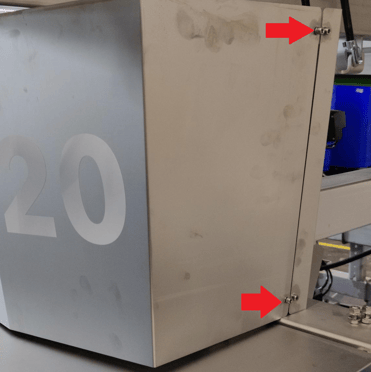

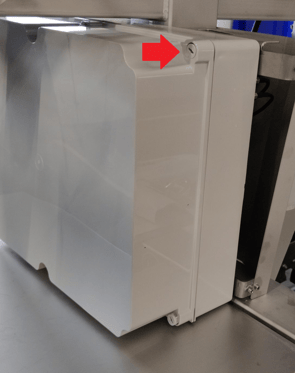

Pour accéder au boîtier électrique principal, il faut d'abord retirer le couvercle en acier en dévissant les 4 vis (2 de chaque côté) qui le maintiennent. Ensuite, retirez le couvercle en plastique en dévissant les 6 vis en plastique :
ÉTAPE 2

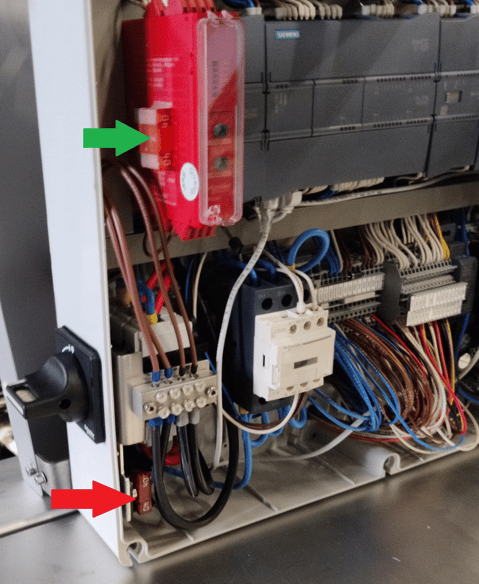

Le fusible est placé dans le coin inférieur gauche (flèche rouge) de la boîte électrique principale. Le FD20 est équipé d'un fusible principal supplémentaire fixé à l'armoire lors de la livraison (flèche verte).
ÉTAPE 3

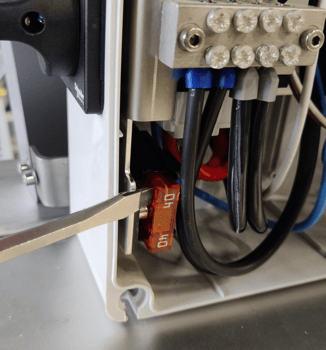

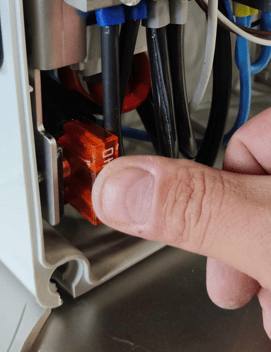

Utilisez un tournevis pour retirer le fusible cassé et insérez un nouveau fusible dans la douille.
ÉTAPE 4
Rallumez l'interrupteur principal et l'interrupteur du panneau solaire. Vérifiez que le robot est alimenté.
ÉTAPE 5
Fixer à nouveau les couvercles en plastique et en acier.
