Kit de remplacement de la vanne de semence : comment l'installer ?

Vous trouverez ci-dessous les étapes que l'utilisateur doit suivre pour remplacer l'élément souhaité :
AVANT DE COMMENCER

Outils proposés :
-Clé de 8 mm
-Tournevis Phillips

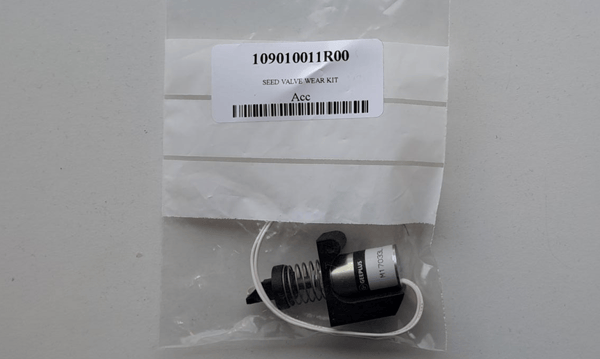

-Soupape d'alimentation rekit de mise en place (Part N. 109010011R00)

PROCEDURE

ÉTAPE 1

relever l'attelage et retirer le bac à semences, en libérant les pinces latérales, pour faciliter l'accès à la zone de travail

ÉTAPE 2

Appuyez sur le bouton d'arrêt du robot pour travailler en toute sécurité

ÉTAPE 3

Si la roue plombeuse est équipée de poids, retirez-les

ÉTAPE 4
Retirer le tube semi-transparent de la douille de la valve (flèche jaune), puis à l'aide d'une clé de 8 mm, Dévisser les deux boulons qui maintiennent en place l'ensemble de la valve de semences. (flèches vertes)



ÉTAPE 5
Soulever la roue de pression arrière pour la dégager de la remorque et l'enlever avec précaution. retirer l'assemblage de la valve de distribution à partir de la console du soc de la semence.

Faites attention aux câbles encore attachés à l'assemblage de la valve de semence !

ÉTAPE 6

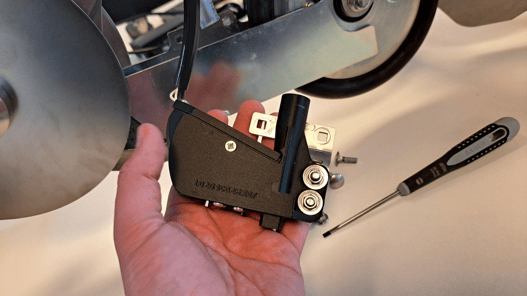

Retirer ces vis de l'assemblage de la valve de distribution (voir images) :

• Un sur le dessus
• Deux sur le côté

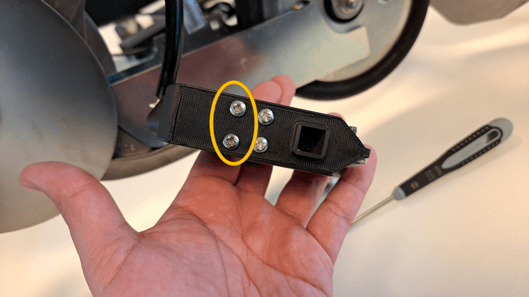

• Deux sur le fond

Ensuite, soulevez le couvercle.

ÉTAPE 7
Retirez avec précaution l'ancien kit de valve de semence, qui comprend les éléments suivants :

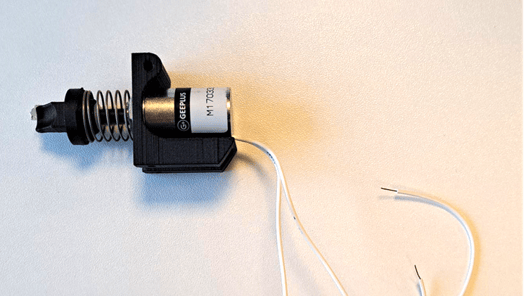

• Solénoïde et son support - utiliser le tournevis pour libérer le ressort de la valve et déconnecter le solénoïde des câbles d'alimentation.
• Bêche à valve de semence

ÉTAPE 8
Avec précaution insérer le nouveau kitdans l'emballage, dans l'assemblage de la valve de semence par en le glissant en diagonale à partir du haut.

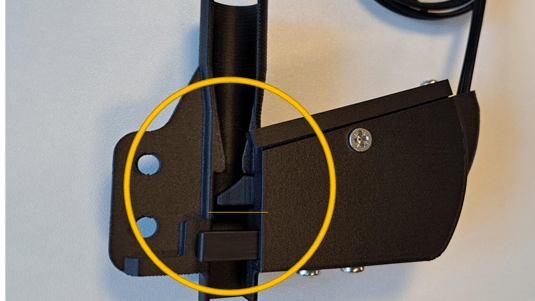

Assurez-vous que le la bêche est orientée avec la partie plate vers le bas (voir image)



ÉTAPE 9
Reconnecter les fils du solénoïde à l'alimentation.

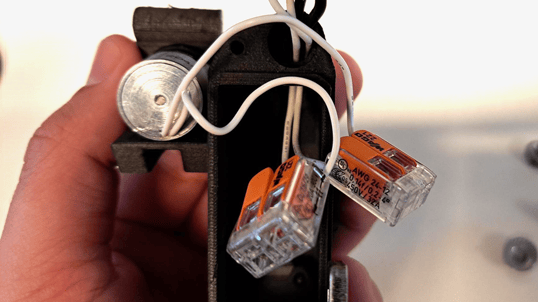

Connecter les fils du nouveau solénoïde à la source d'alimentation principale de la remorque active dans la configuration suivante.

ÉTAPE 9
Remettre les mammouths dans l'assemblage de la valve de semence et remonter l'ensemble de la pièceEn outre, il faut veiller à utiliser les bonnes vis et à placer le couvercle dans la bonne position.

ÉTAPE 10
Remontez l'unité de valve d'ensemencement dans la remorque active, en vous assurant que tous les composants ont retrouvé leur position d'origine.
