Le SiteManager est le dispositif qui permet au robot, ainsi qu'à la station de base, de se connecter à Internet.
La connexion à l'internet est possible de deux manières différentes :
- Carte SIM: pour le robot et pour la station de base
- Câble LAN: uniquement pour les stations de base
Tous les SiteManagers fournis par FarmDroid sont équipés d'une carte multiSIM qui permet de se connecter à une large liste de fournisseurs d'internet mobile dans le monde entier.
PRINCIPAUX ÉLÉMENTS

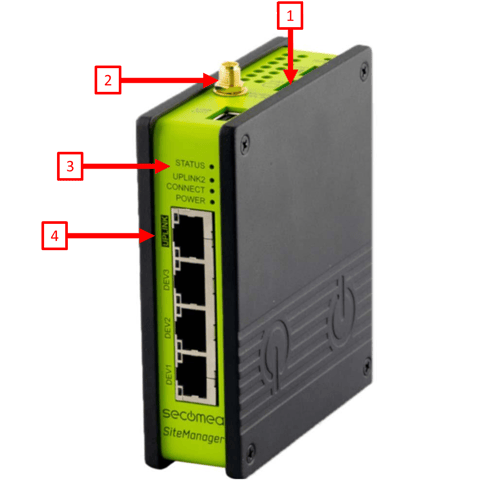

En ce qui concerne le SiteManager actuellement installé sur le FD20, voici les principaux composants :
- Fente pour carte SIM
- Adaptation pour l'antenne GSM
- Quatre LED décrivant l'état actuel du SiteManager
- Quatre prises Ethernet
DÉPANNAGE
Pour dépanner le SiteManager, il est nécessaire d'examiner de plus près les quatre LED qui sont nommées, de haut en bas :
- STATUT
- UPLINK2
- CONNECTER
- PUISSANCE
| État | STATUT | CONNECTER |
| Amorçage | Rouge fixe clignotant | - |
| GateManager connecté ou déconnecté | 2 clignotements rouges | - |
|
-La gestion à distance est désactivée via INPUT1 ou SiteManager GUI. -SiteManager en mode SMS Wakeup |
- | Pause longue + 2 clignotements verts |
| GateManager connecté | Sur le VERT | - |
|
-l'UPLINK est physiquement déconnecté, ou -La configuration du GateManager est manquante dans le SiteManager, ou -Pas de route vers l'hôte GateManager parce que son adresse est configurée comme nom DNS et qu'un serveur DNS n'est pas configuré ou n'est pas joignable/fonctionnel. |
Sur ROUGE | - |
| LinkManager connecté | - | Sur le VERT |
| État | UPLINK2 (carte SIM) |
| Aucune carte SIM détectée | OFF |
| Code pin SIM erroné ou manquant | 3 VERT clignote |
| Code PIN SIM OK, mais pas de connexion | 2 VERT clignote |
| GPRS connecté (connexion lente) | on VERT + 1 VERT clignotant |
| 3G connecté (connexion rapide) | Sur le VERT |
| SiteManager en mode SMS Wakeup | Pause longue + 2 clignotements verts |
NOTE 😉👇
La première fois qu'un droïde ou une station de base s'allume après la livraison, il faut un certain temps pour établir une connexion internet.
Ceci est dû au fait que nous testons tous les équipements avant de les expédier et, dans le cas du SiteManager, la dernière connexion Internet à laquelle il sera relié avant d'être expédié est une connexion GSM danoise. C'est pourquoi le SiteManager essaiera d'abord de se connecter à ce signal, avant de passer à un fournisseur d'accès local.
CARTE SIM DE TIERS ET EXIGENCES EN MATIÈRE DE DONNÉES
Si vous décidez d'acheter une carte SIM de données auprès d'un fournisseur local, FarmDroid a quelques recommandations à vous faire :
- Choisir un SIM auprès de l'un des principaux fournisseurs locaux
- Assurez-vous que le signal provenant de ce fournisseur spécifique couvre les zones où le robot est censé opérer.
- Choisissez un plan de données qui correspond à vos besoins. Vous trouverez ci-dessous un tableau avec une estimation des données utilisées par le robot et la station de base.
- Retirez le code PIN de la carte SIM avant de l'insérer dans le SiteManager, sinon il ne se connectera pas à Internet.
Dans le tableau suivant, vous trouverez une estimation de la consommation de données par mois. FarmDroid ne peut être tenu responsable de toute utilisation de données supplémentaire ou imprévue :
| Activité | Robot | Station de base |
| Fonctionnement normal Téléchargement | ~5GB par mois | ~0,5GB par mois |
| Fonctionnement normal Chargement | ~0,5GB par mois | ~5GB par mois |
| Utilisation de l'IHM à distance et chargement de la caméra | ~10GB pour 15,5-22 heures d'utilisation | N/A |
NOTE 🙂👇
Dans certaines zones rurales, la connectivité à l'internet peut être médiocre.
Si le signal est très faible, nous vous recommandons d'utiliser l'antenne à portée étendue [UPG07V2.0-2.3] pour améliorer la connectivité Internet de votre robot ou de votre station de base.
REMPLACER LA CARTE SIM
L'emplacement de la carte SIM est situé dans la partie supérieure du SiteManager, près du raccord de l'antenne GSM.
Pour remplacer la carte SIM :
- Couper l'alimentation du robot ou de la station de base
- Si une carte SIM est présente dans le logement et que vous souhaitez la retirer, appuyez dessus à l'aide d'un petit tournevis plat. Lorsque vous entendez un déclic, la carte SIM est libérée et peut être retirée de l'emplacement.
- Insérez la nouvelle carte SIM dans la fente. Le coin coupé de la carte SIM doit être orienté vers le bas et doit être situé dans le coin le plus proche de l'antenne GSM, comme le montre l'image ci-dessous.
- À l'aide d'un petit tournevis plat, enfoncez doucement la nouvelle carte SIM dans le logement jusqu'à ce que vous entendiez un déclic.
- Rétablir l'alimentation du robot ou de la station de base
- Examinez de plus près les quatre DEL pour déterminer si le SiteManager est connecté à Internet.
Placement correct de la carte SIM
