Basisstation: Locatievereisten

Dit artikel gaat over de eenvoudige stappen en belangrijke tips die je nodig hebt om je basisstation te plaatsen, in te stellen en aan te sluiten voor een soepele werking.

Voor een optimale nauwkeurigheid en betrouwbare werking van de basisstations moet je ervoor zorgen dat aan alle vijf de volgende vereisten is voldaan:

  1. Helder zicht op de hemel
  2. Stabiel, onbeweeglijk verankeringspunt
  3. Voldoende afstand tot zonnepanelen
  4. Voldoende afstand tot metalen daken
  5. Voldoende GSM-signaalsterkte

1. HELDER HEMELZICHT

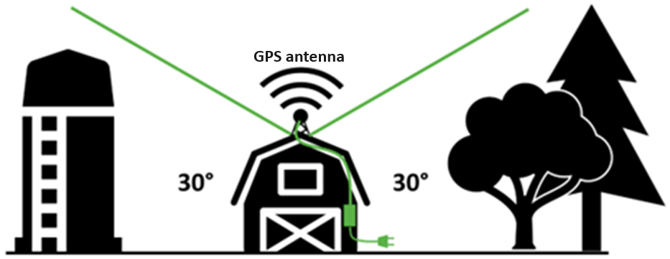

Een heldere hemel betekent dat er zich geen obstakels bevinden binnen een hoek van 30° boven de positie van de antenne, zoals weergegeven in de onderstaande afbeelding.

Zonder titel-3

Voor optimale prestaties installeert u de GPS-antenne op een hoog punt, zoals de rand van een gebouw, boven de nok van het dak, bomen, silo's of andere mogelijke obstakels. Monteer de GNSS-antenne niet in de buurt van schoorstenen, omdat schoorsteenrook signaalstoring kan veroorzaken.


2. STABIEL, ONBEWEEGLIJK ANKERPUNT

Om de GNSS-antenne goed te bevestigen, moet het montageoppervlak stabiel en onbeweeglijk zijn, zodat het niet wordt beïnvloed door sterke wind of ongunstige weersomstandigheden.

Installeer de GNSS-antenne van het basisstation daarom niet op masten, schoorstenen of torens.


3. VOLDOENDE AFSTAND TOT ZONNEPANELEN

Zorg ervoor dat de GNSS-antenne niet in de buurt van zonnepanelen wordt geplaatst, aangezien gereflecteerde signalen van zonnepanelen de satellietcommunicatie kunnen verstoren en de positioneringsnauwkeurigheid kunnen verminderen.

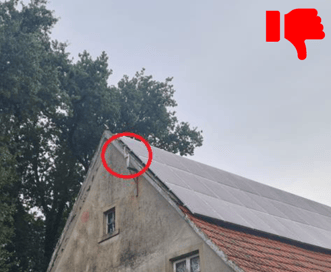

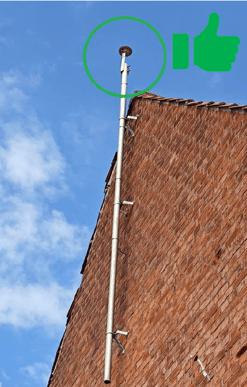

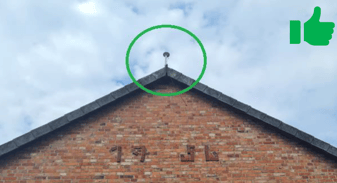

Raadpleeg de onderstaande afbeeldingen voor visuele richtlijnen:


4. VOLDOENDE AFSTAND TOT METALEN DAKEN

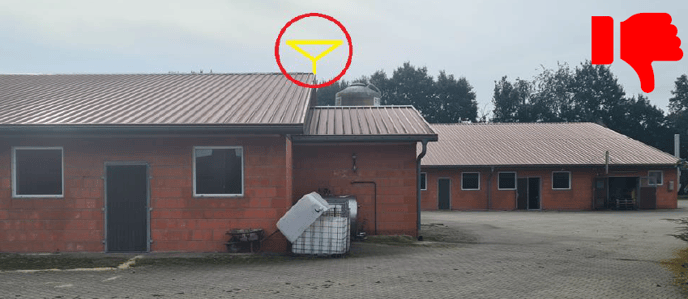

Bevestig de GNSS-antenne niet op metalen daken of de zijkanten/bovenkanten van containers, omdat platte metalen oppervlakken satellietsignalen kunnen weerkaatsen, waardoor de GNSS-ontvanger instabiel wordt.

Als installatie op een metalen dak onvermijdelijk is, plaats de antenne dan op het hoogste punt om signaalreflectie te minimaliseren.


5. VOLDOENDE GSM-SIGNAALSTERKTE

Om de robuuste communicatie tussen de robot en het RTK-basisstation te controleren, voert u initiële internetverbindingstests uit op zowel het beoogde werkgebied van de robot als de gekozen locatie van het basisstation.

Voer met een smartphone een internetsnelheidstest uit door deze stappen te volgen:

  1. Installeer een toepassing "Snelheidstest" op je smartphone of ga naar: https://www.speedtest.net/
  2. Voer de internetsnelheidstest uit op zowel het beoogde werkgebied van de robot als de locatie van het geplande basisstation.
  3. Bekijk de resultaten van de downloadsnelheid om te bepalen of de verbinding aan de vereisten voldoet of dat verdere tests nodig zijn:
    1. Als de downloadsnelheid hoger is dan 1 Mbps, wordt de internetverbinding als voldoende beschouwd.
    2. Als de snelheid lager is dan 1 Mbps, zijn verdere tests en probleemoplossing vereist.

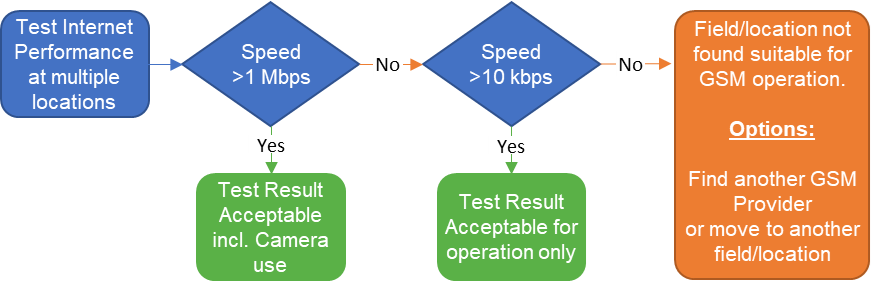

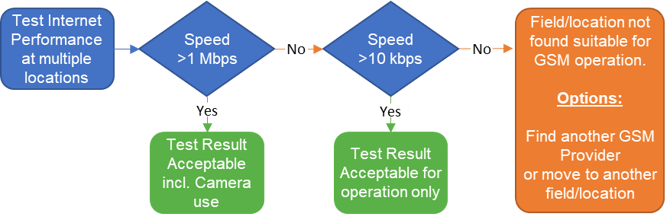

De volgende illustratie laat zien hoe je veldtesten uitvoert:

Als u in uw regio connectiviteitsproblemen ondervindt, neem dan contact op met uw plaatselijke distributeur voor advies over de volgende oplossingen:

  1. GSM-antenne met groter bereik (UPG07V2.0-2.3): Dit accessoire verbetert de GSM-connectiviteit op afgelegen locaties en bevat een kabel van 4 meter waarmee de antenne extern kan worden gemonteerd voor optimale signaalontvangst.

  2. Sluit het Base Station aan op internet via de router van uw huis/kantoor: Deze methode is het meest effectief als het Base Station in de buurt van uw huis of kantoor is geïnstalleerd.

LET OP 👇

De keuze van de installatieplaats is cruciaal om interferentie, botsingen en ongeschikte oppervlakteomstandigheden te vermijden. Als de antenne op een bepaald punt tijdens het seizoen wordt verschoven, opzettelijk of per ongeluk, dan zal de referentiepositie van de robot en het werkpatroon op het veld overeenkomstig verschuiven.

Zet de GNSS-antennebeugel stevig vast om beweging door sterke wind of slecht weer te voorkomen. Het montageoppervlak moet stabiel en in goede staat zijn om betrouwbare prestaties te garanderen.

Als de beugel eenmaal is geïnstalleerd, markeer dan duidelijk de montagelocatie en neem foto's om te helpen bij het nauwkeurig herpositioneren als de GNSS-antenne ooit wordt verplaatst.

Voor nauwkeurige navigatie moet het basisstation binnen 10 km van het werkveld worden geïnstalleerd.

Vermijd bij het hanteren en installeren van de antennekabel onnodige bochten en scherpe knikken om schade aan de kabel te voorkomen.

Het Base Station wordt gevoed met de meegeleverde 230V stekker, die aangesloten moet worden op een geschikt stopcontact met goede bescherming tegen weersinvloeden en elektrische gevaren.

Voor de beste bescherming installeert u het basisstation binnenshuis of op een beschutte plek die niet direct wordt blootgesteld aan regen. Zorg ervoor dat de behuizing met alle aansluitingen en wartels naar beneden is gericht.
