Beperkingen van het product
Deze handleiding is bedoeld voor versie 2.0, die is uitgebracht voor het teeltseizoen 2026, en heeft geen betrekking op eerdere versies van het product.
Deze versie van de Combi Tool werkt niet bij rijafstanden van minder dan 30 cm. Als u rijafstanden van minder dan 30 cm hebt, neem dan contact op met uw lokale FarmDroid-vertegenwoordiger voor instructies.
Functie
Het concept van het product is om grond weg te halen van de plant, zodat de onkruidmessen de zaailing niet met vuil bedekken bij het eerste wieden. Dit wordt bereikt met een schijf die voor het onkruidmes is gemonteerd en die de grond weg haalt van de rij zaailingen. De schijf heeft ook als taak om ophoping van plantenresten op de steel van het mes te voorkomen, wat in extreme gevallen kan leiden tot verstoring van het wortelstelsel van de zaailing en vervolgens tot het afsterven van het gewas.
Later in het seizoen kunnen de stijfheid en vorm van het onkruidmes onkruid zoals volgroeide distels en soortgelijke planten maaien. Door de messen in een patroon te plaatsen zodat ze de grond tussen de rijen volledig doorsnijden, blijven de velden het hele seizoen schoon. De messen in versie 2.0 zijn verbeterd tot een dikte van 4 mm voor extra duurzaamheid.

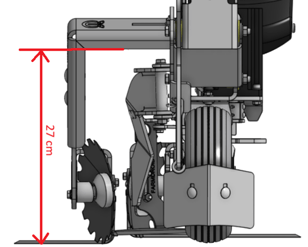

De gereedschappen zijn ontworpen om onkruid te verwijderen vanaf 1 cm aan weerszijden van het midden van de rij tot 8 cm vanaf het midden aan elke kant. Hierdoor kan het gereedschap gedurende het hele groeiseizoen worden gebruikt. Houd er bij de smalle rijen (onderdeelnummer 102011089) rekening mee dat de hoogte van het portaal boven het gewas 27 cm is. Bij sommige gewassen kan dit het gebruik van dat gereedschap tegen het einde van het seizoen beperken.
Aanbevolen combinatietoolconfiguraties
Er zijn twee hoofdpakketten voor de Combi Tool: één voor robots met rijafstanden van 30-43 cm en alleen actieve trailers, en één voor robots met rijafstanden van 43-51 cm en afwisselend actieve en passieve trailers.
Instelling voor robots met een rijafstand van 30-43 cm en alleen actieve trailers
Voor rijafstanden tussen 30 en 43 cm worden alleen actieve trailers op de robot gemonteerd voor het wieden met het Combi Tool. Voor de meest rechtse rij kunnen er uitzonderingen zijn, zie het gedeelte over configuratie verderop in dit document.
Voor elke rij, behalve de meest rechtse rij, moet u daarom de volgende combitool op de actieve trailer plaatsen:
1 x 102011108 - Combi-gereedschaprij afstand 30-43 cm Pakket per actieve aanhanger
Dit combi-gereedschapspakket bevat:

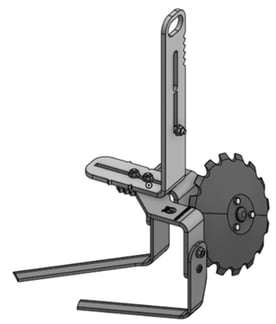

- 1 x 102011087 - Combitool linkerzijde (op actieve aanhangwagen)
Voor het wieden aan de linkerkant van de rij
- 1 x 102011089 - Combitool rechterrijzijde (op actieve aanhangwagen)
Voor het wieden aan de rechterkant van de rij
- 1 x 102011104 - Verstijvingsbeugel voor aanhangwagen
Voor het bevestigen van het gereedschap aan de actieve aanhangwagen

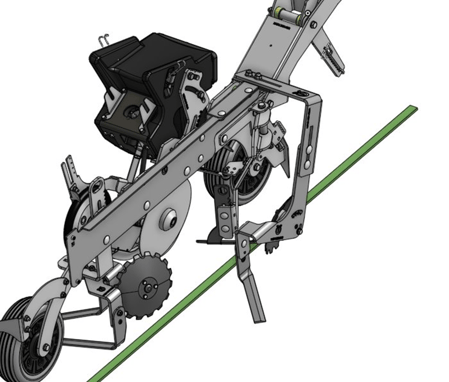

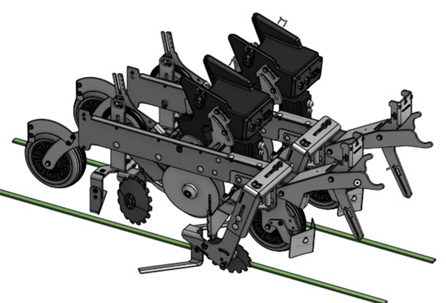

Zo ziet het eruit wanneer 102011108 - Combi Tool Row Dist 30-43cm Package Per Active Trailer op de robot is gemonteerd (zie de instructies verderop in dit document):
OBS. Uitzondering met betrekking tot de meest rechtse rij:
Onderdeelnummer 102011089 verwijdert onkruid slechts 15,5 cm vanaf het midden van de rij. Als de rijafstand op de meest rechtse rij meer dan 31 cm bedraagt , moet u mogelijk andere onderdelen monteren om ervoor te zorgen dat het onkruid aan de rechterkant van de meest rechtse rij van de robot volledig wordt verwijderd. FarmDroid biedt in dit geval de volgende oplossingen:
Oplossing 1:
Koop ook 1 x 102011108 voor de meest rechtse rij, wetende dat deze slechts 2 x 15,5 cm van het gebied tussen de 2 rijen zal reinigen.
Oplossing 2:
Voeg een passieve trailer toe aan de rechterkant van de meest rechtse actieve trailer en bestel 1 x 102011107 voor het wieden van de laatste rij. Houd er rekening mee dat 102011107 niet de passieve trailer zelf bevat, dus zorg ervoor dat er ruimte is voor de passieve trailer op de werktuigbalk rechts van de meest rechtse actieve trailer.
Oplossing 3:
Neem contact op met uw FarmDroid-vertegenwoordiger om te bespreken welke opties beschikbaar zijn voor uw installatie.
Instelling voor robots met rijafstanden van 43-51 cm en afwisselend actieve en passieve trailers
Deze opstelling werkt alleen als de rijafstand tussen 43 en 51 cm ligt. Als de afstand minder dan 43 cm is, moet u het systeem zonder passieve aanhangwagens gebruiken, zoals eerder uitgelegd.
Voor elke rij heb je nodig:

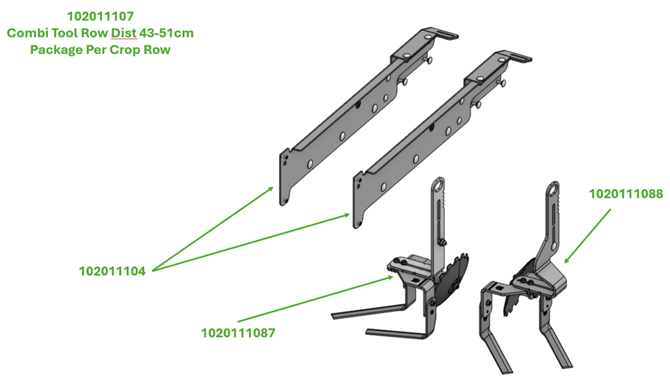

1 x 102011107 - Combi-gereedschap rijafstand 43-51 cm Pakket per gewasrij
Dit combi-gereedschapspakket bevat:
- 1 x 102011087 – Combitool linkerzijde (op actieve aanhangwagen)
Geplaatst op de actieve aanhanger voor het wieden van de linkerkant van de rij
- 1 x 102011088 – Combitool rechterrijzijde (op passieve aanhangwagen)
Geplaatst op de passieve aanhanger voor het wieden van de rechterkant van de rij
- 2 x 102011104 - Verstijvingsbeugel voor aanhangwagen
Een daarvan wordt gebruikt om het gereedschap op de actieve aanhangwagen te monteren en de andere voor de passieve aanhangwagen.
De configuratie voor alle actieve en passieve trailers is vrijwel identiek. Met deze opstelling worden de buitenste rijen volledig gewied.

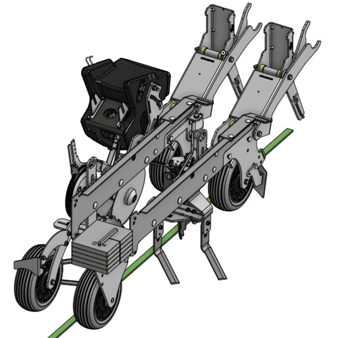

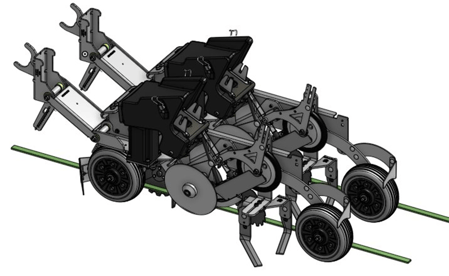

Zo ziet het eruit wanneer 102011107 - Combi Tool Row Dist 43-51cm Package Per Crop Row op de robot is gemonteerd (zie de instructies verderop in dit document).
Andere configuratieopties
De Combi Tool kan ook worden gebruikt op robots met een andere combinatie van actieve en passieve trailers, maar dit is een speciale configuratie. Wij raden u aan contact op te nemen met uw lokale FarmDroid-vertegenwoordiger voor instructies over de installatie en bestelling.

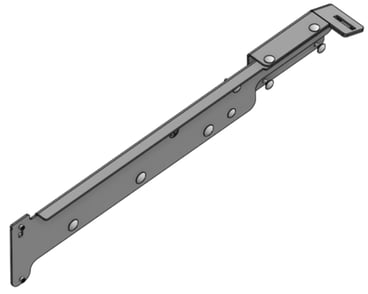

Houd er rekening mee dat voor het monteren van Combi Tool op alle aanhangwagens (zowel actieve als passieve) het verplicht is om het frame van de aanhangwagen te verstevigen met verstevigingsbeugel onderdeelnummer 102011104:
Dit betekent dat als u alleen de volgende producten bestelt, en niet als onderdeel van de twee hierboven beschreven pakketten, u eraan moet denken om de verstevigingsbeugels te bestellen voor elke aanhanger waarop u het gereedschap wilt monteren:
102011087 – Combitool linkerrijzijde (op actieve aanhangwagen)
102011088 – Combitool rechterrijzijde (op passieve aanhangwagen)
102011089 – Combitool rechterrijzijde (op actieve aanhangwagen)
Slijtdelen

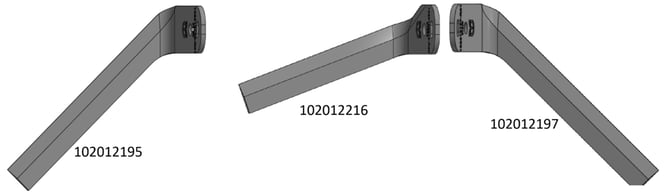

Er zijn 3 verschillende messen voor het combigereedschap. Ze zijn allemaal opgewaardeerd tot een dikte van 4 mm voor extra duurzaamheid. Bestel uw slijtdeel op basis van de configuratie van uw combigereedschap.
- 102012195 L-SHARE LINKS 45 GRADEN 4 MM
45° hoek voor onkruidverwijdering aan de linkerkant van het gewas
- 102012216 L-SHARE LINKS 20 GRADEN 4 MM
20° hoek voor achtermes voor gereedschap 102011087 om de speling met het achterwiel te vergroten
- 102012197 L-AANDEELRECHT 45 GRADEN 4 MM
45° hoek voor onkruidverwijdering aan de rechterkant van het gewas

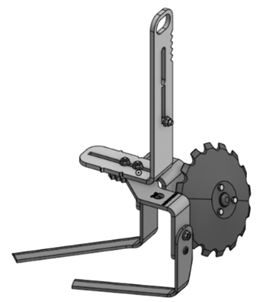

Het is dezelfde gekerfde snijschijf voor alle gereedschappen - Onderdeelnummer 102012192

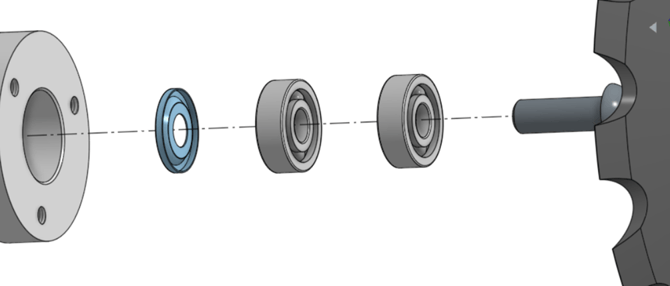

De lagers van de schijven zullen na verloop van tijd slijten. Gelukkig kunnen ze eenvoudig worden vervangen door de drie schroeven los te draaien waarmee de schijf op zijn plaats wordt gehouden. Wanneer de schroef achter de schijf is losgedraaid, kunnen de lagers worden verwijderd.
Voor een lange levensduur van de nieuwe lagers is het van groot belang dat de afdekplaat die op de bovenstaande afbeelding blauw is gemarkeerd (onderdeelnummer: 608ZAV) samen met de lagers ( onderdeelnummer: SS-608-2RS) wordt vervangen. Let ook op de plaatsing van de afdekplaat.
Let op: Na het vervangen van de lagers kan de schijf moeilijk draaien. Dit komt doordat de afdekschijf zich moet aanpassen. Na ongeveer 100 omwentelingen zou de schijf normaal moeten draaien. Probeer na het vervangen van de lagers 100 meter diep in de grond te graven met het gereedschap. Hierdoor wordt er voldoende kracht op de schijf uitgeoefend om de afdekschijf op zijn plaats te slijpen.
De combitool op de aanhangwagen monteren
Zoals eerder vermeld, is het belangrijk om eerst de verstevigingsbeugel op de aanhanger te monteren om de Combi Tool te kunnen bevestigen. Dit gebeurt (bijna) op dezelfde manier bij actieve en passieve aanhangers.
Montage van het combigereedschap op de actieve aanhangwagen:

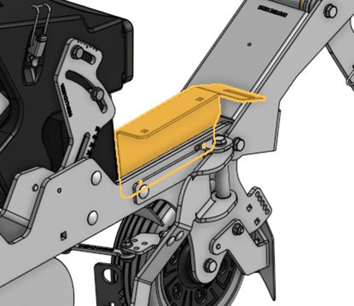

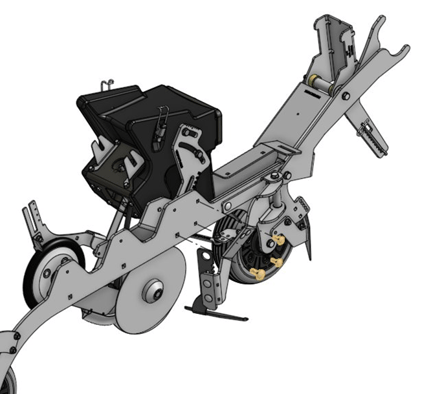

Stap 1: Maak dit onderdeel los

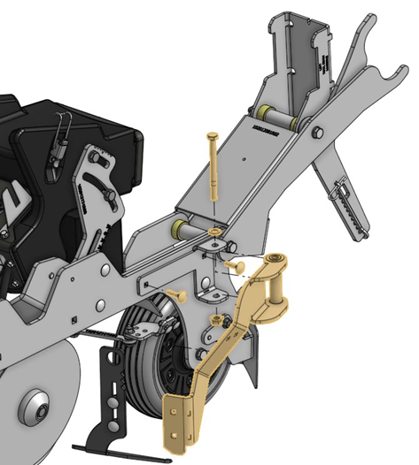

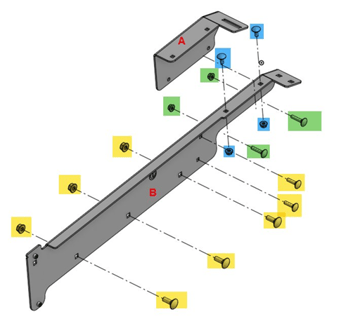

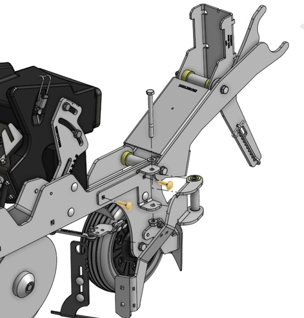

Stap 2: Vervang de gele bouten door nieuwe, groene bouten. Hiervoor moet de onkruidverwijderingsarm op actieve aanhangwagens worden gedemonteerd. Alle benodigde bouten en onderdelen zijn inbegrepen in 102011104 - Verstevigingsbeugel voor aanhangwagen.

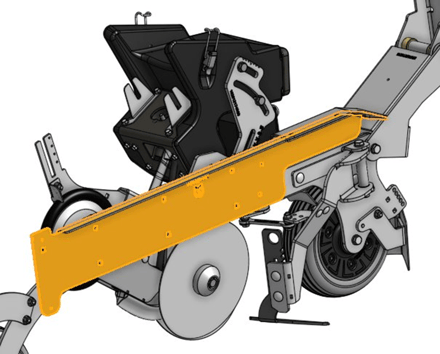

Stap 3: Monteer de beugel (aangegeven als A op de afbeelding hierboven) en monteer de onderdelen uit stap 1 opnieuw. Draai de moeren nog niet vast.

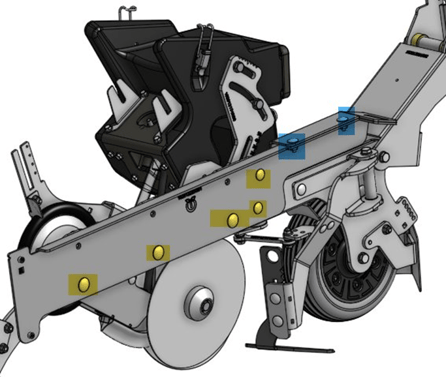

Stap 4: Demonteer deze bouten
En monteer de gele bouten en moeren. Draai de moeren nog niet vast.
Stap 5: Monteer de blauwe bouten en moeren en draai alle moeren vast.
Stap 6: Nu kunt u het combigereedschap op de verstevigingsbeugel monteren, zoals hieronder weergegeven.

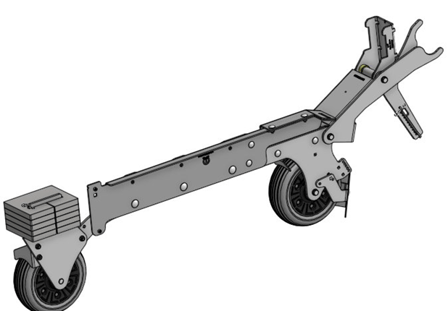

Het monteren van de verstevigingsbeugel op de passieve aanhanger is eenvoudiger, omdat het onderdeel dat in stap 1 op de actieve aanhanger moest worden losgedraaid, hier niet aanwezig is. Sla stap 1 gewoon over en volg de instructies voor stap 2-5.
Stap 6: Monteer het combigereedschap onderdeel 102011088 – combigereedschap rechterrijzijde (op passieve aanhanger) zoals uitgelegd in het combigereedschap pakket 102011107 - combigereedschap rijafstand 43-51 cm pakket per gewasrij.
