Beperkingen op het product.
Deze handleiding is bedoeld voor versie 2.0, die is uitgebracht voor het teeltseizoen 2026, en heeft geen betrekking op eerdere versies van het product.
Deze versie van de Combi Tool werkt niet bij rijafstanden van minder dan 30 cm. Als u rijafstanden van minder dan 30 cm hebt, neem dan contact op met uw lokale FarmDroid-vertegenwoordiger voor instructies.
Functie.
Het concept van het product is om grond weg te halen van de plant, zodat de onkruidmessen de zaailing niet met vuil bedekken bij het eerste wieden. Dit wordt bereikt met een schijf die voor het onkruidmes is gemonteerd en die de grond weg haalt van de rij zaailingen. De schijf heeft ook als taak om de ophoping van plantenresten op de steel van het mes te voorkomen, wat in extreme gevallen kan leiden tot het verstoren van het wortelstelsel van de zaailing en vervolgens tot het afsterven van het gewas.
Later in het seizoen kunnen dankzij de stijfheid en vorm van het onkruidmes ook volgroeide distels en soortgelijke planten worden gemaaid. De messen zijn zo geplaatst dat ze de grond tussen de rijen volledig doorsnijden, waardoor het veld het hele seizoen schoon blijft. De messen in versie 2.0 zijn voor extra duurzaamheid opgewaardeerd naar een dikte van 4 mm.

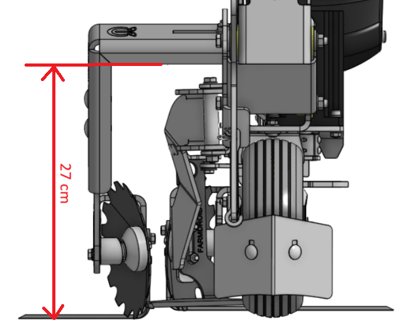

De gereedschappen zijn ontworpen om onkruid te verwijderen vanaf 1 cm aan weerszijden van het midden van de rij tot 8 cm vanaf het midden aan elke kant. Hierdoor kan het gereedschap gedurende het hele groeiseizoen worden gebruikt. Houd er bij smalle rijen (onderdeelnummer 102011089) rekening mee dat de hoogte van het portaal boven het gewas 27 cm is. Bij sommige gewassen kan dit het gebruik van dat gereedschap aan het einde van het seizoen beperken.
Algemene structuur van de tool.
Er zijn twee hoofdgroepen van de tool: één voor robots met alleen actieve trailers en één voor robots met afwisselend actieve en passieve trailers. De tool kan ook worden gebruikt op robots met een andere combinatie van actieve en passieve trailers, maar dit is een speciale configuratie en u wordt aangeraden contact op te nemen met uw lokale FarmDroid-vertegenwoordiger voor instructies over de installatie en bestelling.

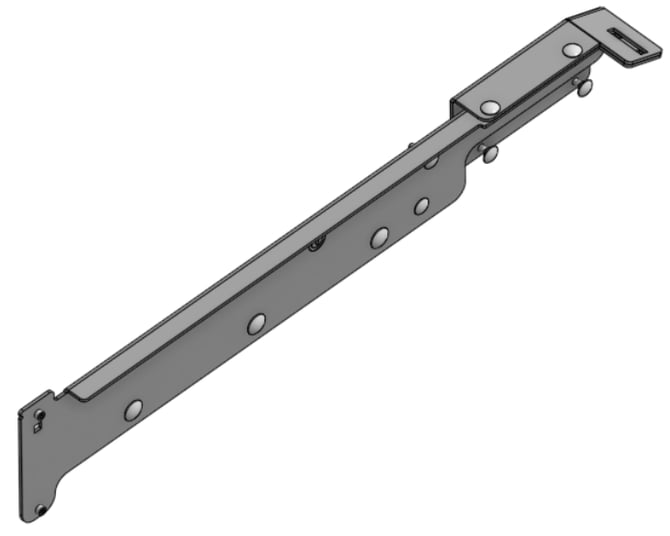

Voor alle actieve en passieve aanhangwagens die met het combigereedschap zijn gemonteerd, is het verplicht om het frame van de aanhangwagen te verstevigen met verstevigingsbeugel onderdeelnummer 102011104:
Instelling voor robots met afwisselend actieve en passieve trailers.
Deze opstelling werkt alleen als de rijafstand tussen 43 cm en 51 cm ligt. Als de afstand minder dan 43 cm is, moet u het systeem zonder passieve aanhangwagens gebruiken, zoals hieronder beschreven.

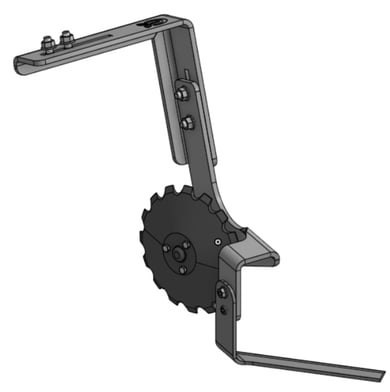

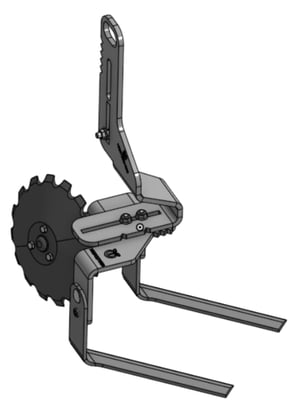

Het systeem bestaat uit een werktuig dat op de actieve aanhanger wordt gemonteerd en dat verantwoordelijk is voor het wieden aan de linkerkant van de rij. Het onderdeelnummer is 102011087:

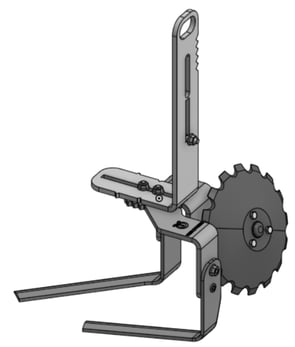

In de passieve aanhanger is het systeem uitgerust met een combigereedschap voor het wieden van de rechterkant van de rij. Onderdeelnummer 102011088:
Instelling voor robots met alleen actieve trailers.
Voor rijbreedtes tussen 30 en 43 cm worden alleen actieve trailers op de robot gemonteerd voor onkruidbestrijding met het combi-gereedschapssysteem. Voor de meest linkse rij kunnen er uitzonderingen zijn, zie het gedeelte over configuratie verderop in dit document. Voor onkruidbestrijding aan de rechterkant van de rij wordt onderdeelnummer 102011087 gebruikt, zoals weergegeven in het bovenstaande gedeelte. Voor de linkerkant van de rij wordt onderdeelnummer 102011089 gebruikt:
De gereedschappen op de aanhangwagen monteren

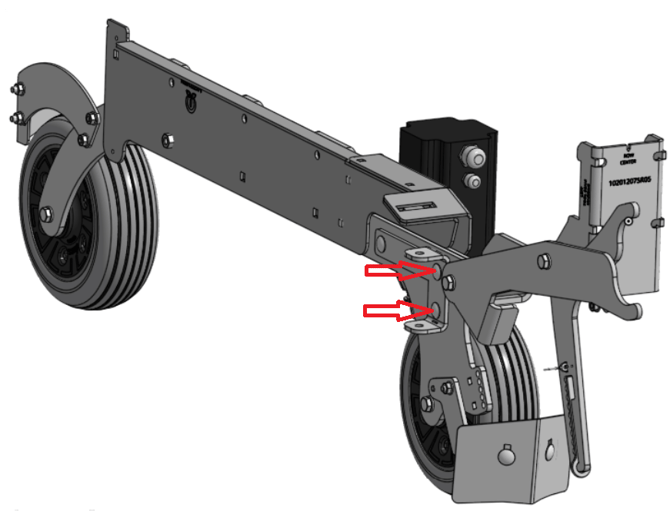

De montage van de stijfheidsbeugel op de aanhangwagen is identiek voor passieve en actieve aanhangwagens. Om deze te monteren, moet de aanhangwagen worden gestript. Helaas zijn de 2 bouten die in de onderstaande tekening met rode pijlen zijn gemarkeerd te kort en moeten ze worden vervangen, en daarvoor moet de onkruidverwijderingsarm op actieve aanhangwagens worden gedemonteerd. Alle benodigde bouten en onderdelen zijn opgenomen in onderdeelnummer 102011104.

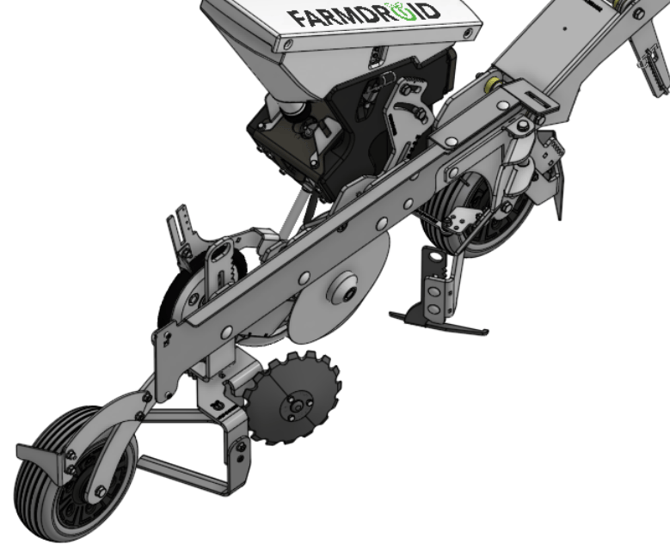

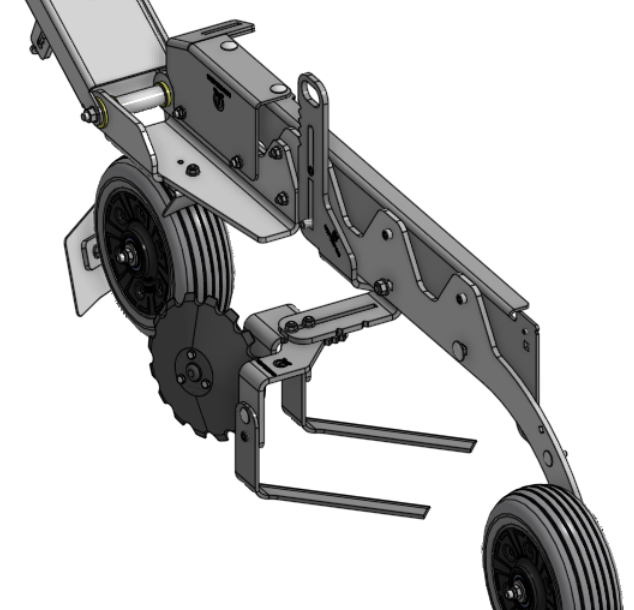

De montage van het combigereedschap aan de linkerkant op actieve aanhangwagens is eenvoudig na de montage van de verstevigingsbeugel:
De juiste combi-tool aan de rechterkant op een passieve aanhanger monteren:
Combi-gereedschap voor zowel linker- als rechterzijde, gemonteerd op actieve aanhangwagen voor het rijden in rijen tussen 30 en 43 cm.
Configuraties
43 tot 51 cm rijafstand, afwisselend tussen actieve en passieve aanhangwagens.
Voor elke rij heb je nodig:
1 x 102011087 - Onkruidverwijderingsconsole links 2 KN. Voor CT-
1 x 102011088 - Onkruidverwijderingsconsole rechts 2 KN. Voor CT-
2 x 102011104 - Verstijvingsbeugel voor aanhangwagen
Waar 102011087 op de actieve aanhanger wordt geplaatst en de linkerkant van de rij wordt gewied.
En 102011088 wordt op de passieve aanhanger geplaatst en de rechterkant van de rij wordt gewied.
De configuratie voor alle actieve en passieve trailers is gelijk. Deze opstelling zal de buitenste rijen volledig wieden.
30 tot 43 cm rijafstand met alleen actieve trailers
Hier zijn enkele problemen met de meest linkse rij. Onderdeelnummer 102011089 onkruid verwijdert slechts 15,5 cm vanaf het midden van de rij. Als er meer dan 31 cm tussen de rijen op de meest linkse rij zit, moet onderdeelnummer 102011089 worden vervangen door een passieve aanhanger gemonteerd met 102011088 om ervoor te zorgen dat de meest linkse rij tussen twee passages van de robot volledig wordt gereinigd. Anders blijft er tussen de meest linkse rij van twee passages een strook over die niet volledig is gewied.
Voor elke rij, behalve de laatste rij uiterst links, moet u het volgende op de actieve trailer plaatsen:
1 x 102011087 - Onkruidverwijderingsconsole links 2 KN. Voor CT
1 x 102011089 - Onkruidverwijderingsconsole rechts buiten Voor CT
2 x 102011104 - Verstijvingsbeugel voor aanhangwagen
Voor de meest linkse rij, als de rijafstanden meer dan 31 cm bedragen, hebt u het volgende nodig. Als de rijafstanden 31 cm of minder bedragen, hebt u dezelfde opstelling nodig als voor alle andere rijen hierboven.
1 x 102011087 - Onkruidverwijderingsconsole links 2 KN. Voor CT-
1 x 102011088 - Onkruidverwijderingsconsole rechts 2 KN. Voor CT-
2 x 102011104 - Verstevigingsbeugel voor aanhanger
En één passieve aanhanger links op de robot gemonteerd.
Slijtageonderdelen:

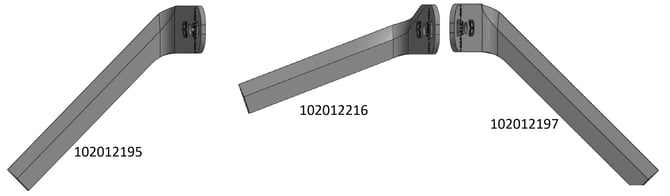

Er zijn 3 verschillende messen voor het combigereedschap - allemaal opgewaardeerd naar een dikte van 4 mm voor extra duurzaamheid.:
102012195 - 45° hoek voor onkruidverwijdering aan de linkerkant van het gewas.
102012216 - 20° hoek voor achtermes voor gereedschap 102011087 om de ruimte bij het achterwiel te vergroten.
102012197 - 45° hoek voor onkruidverwijdering aan de rechterkant van het gewas

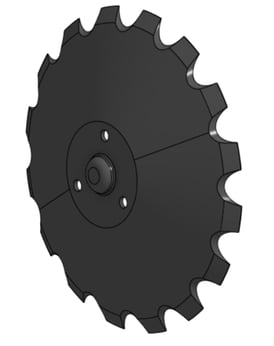

Het is dezelfde snijschijf voor alle gereedschappen - Onderdeelnummer 102012192

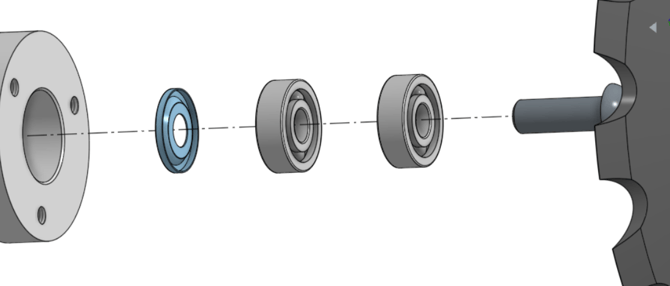

Lagers voor de schijven slijten na verloop van tijd. Ze kunnen eenvoudig worden vervangen door de drie schroeven los te draaien waarmee de schijf op zijn plaats wordt gehouden. Vervolgens wordt de schroef achter de schijf losgedraaid en kunnen de lagers worden verwijderd. Voor een lange levensduur van de nieuwe lagers is het van groot belang dat de afschermingsschijf - onderdeelnummer: 608AV - samen met de lagers - onderdeelnummer: SS-608-2RS - wordt vervangen. De schijf is in de onderstaande afbeelding blauw gemarkeerd. Let ook op de oriëntatie van de schijf.
