In dit artikel wordt uitgelegd hoe je de FarmDroid FST uitlijnt met het basisstation v2.0 en een extern NTRIP zwenkwiel, met stapsgewijze instructies en belangrijke instellingsvereisten voor nauwkeurige veldbewerkingen.
WAARSCHUWING! ⚠️
-
Deze procedure moet individueel worden doorlopen voor elke landbouwer die een FST met Base Station v2.0 wil gebruiken.
-
Als de landbouwer om welke reden dan ook het NTRIP-wiel verandert, moet de hele procedure opnieuw worden uitgevoerd.
-
Het gebruik van de FST met Base Station v2.0 betekent dat eerder geïnventariseerde velden niet meer gebruikt kunnen worden.
REDEN VOOR HET UITVOEREN VAN DEZE PROCEDURE
Met Base Station v2.0 heeft de FST een externe NTRIP caster nodig om nauwkeurigheid op RTK-niveau te bereiken.

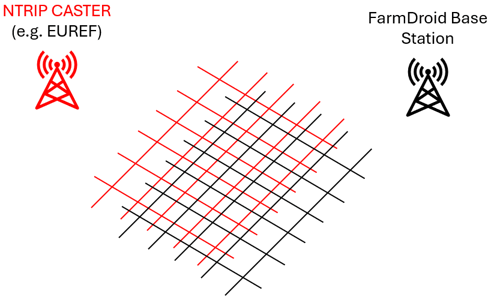

Deze procedure is nodig omdat de externe NTRIP-caster (bijv. EUREF) en het FarmDroid basisstation op verschillende systemen werken, die elk iets andere coördinatenrasters gebruiken(zie BEELD 1).
Volg de onderstaande procedure om ervoor te zorgen dat de externe NTRIP caster en het FarmDroid basisstation goed gesynchroniseerd zijn.

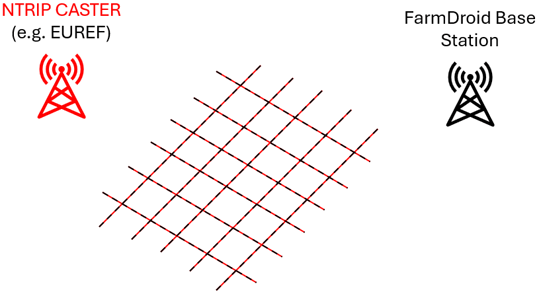

Dit zorgt ervoor dat wanneer u een punt opmeet met de FST, het precies overeenkomt met het overeenkomstige punt op het FarmDroid basisstationraster, zoals hieronder geïllustreerd.
De reden dat deze procedure elke keer moet worden herhaald als een externe NTRIP caster in de FarmDroid App wordt gewijzigd, is dat elke caster een nieuw coördinatenraster introduceert, dat mogelijk niet is uitgelijnd met het FarmDroid basisstation, zoals in de afbeelding hieronder.

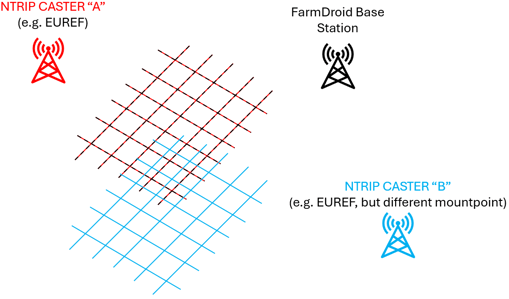

Het is fundamenteel om één extern basisstation te selecteren (zoals NTRIP CASTER "A") en consistent te blijven met die keuze. Als u besluit een ander extern basisstation te gebruiken (bijvoorbeeld NTRIP CASTER "B"), moet u de hele procedure herhalen.

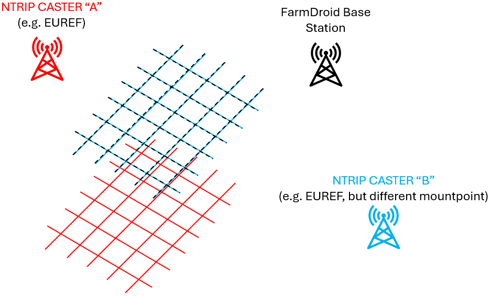

Deze wijziging zorgt voor een mismatch op alle velden die eerder geregistreerd waren bij de oorspronkelijke caster, waardoor die veldrecords verloren gaan en onbruikbaar worden voor robotbewerkingen.
PROCEDURE OM HET FD BASISSTATION UIT TE LIJNEN MET EEN EXTERN NTRIP ZWENKWIEL
Voordat u een Field Setup Tool maakt voor klanten met Base Station v2.0, moet u ervoor zorgen dat aan de volgende drie voorwaarden is voldaan:
-
Zorg ervoor dat de klant een actief FarmDroid App account heeft en de nieuwste versie op zijn smartphone heeft geïnstalleerd.
-
Zorg ervoor dat de boer toegang heeft tot een NTRIP-stream van een derde partij. Zo niet, meld je dan aan voor zo'n stream, zoals de EUREF - NTRIP-stuurprogramma (link)
-
Let op: het juiste domein voor de EUREF-link moet ".be" zijn (niet ".de") 😎👍
-
Zorg ervoor dat je je registratie op tijd afrondt, want het kan enkele dagen duren voordat de bevestiging is verwerkt.
-
-
Wijs het veldinstallatieprogramma toe aan het account van de boer in de FarmDroid app.
Als aan alle voorwaarden is voldaan, ga dan verder met de volgende stappen:
STAP 1

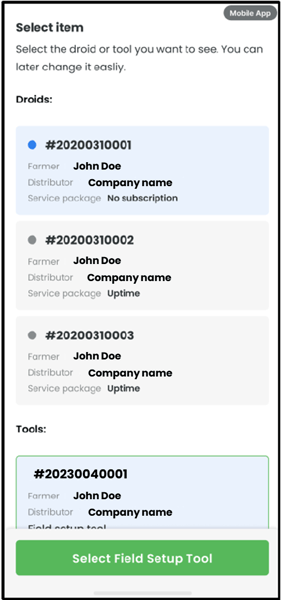

Open de FarmDroid App op de telefoon van de boer, ga naar het gedeelte"Tools" (Hulpmiddelen) onder aan het scherm en selecteer de Field Setup Tool.
STAP 2

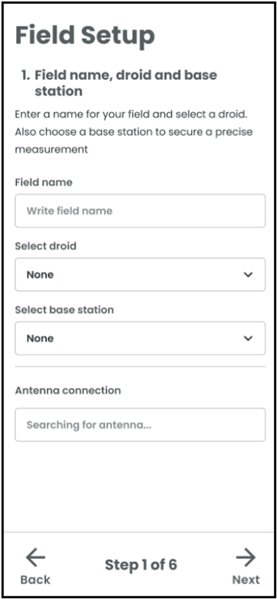

Selecteer"Basisstation" en tik vervolgens op"Basisstation toevoegen".
STAP 3
Voer alle vereiste gegevens van de NTRIP caster in, inclusief uw gebruikersnaam en wachtwoord, en sla de configuratie op. Sluit vervolgens de app.

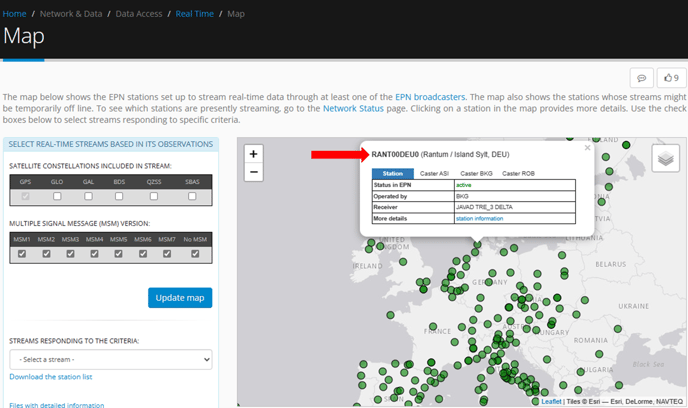

Als u het EUREF-netwerk gebruikt, selecteert u het basisstation dat het dichtst bij uw locatie is met behulp van de EUREF - Basisstations KAART.
VOORBEELD 😁👇

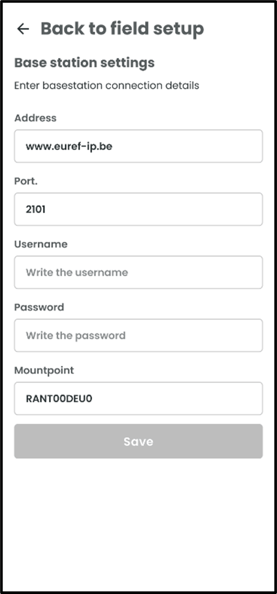

De afbeelding hieronder toont een voorbeeld van het scherm bij het toevoegen van het basisstation "RANT00DEU0" uit het EUREF-netwerk. Vergeet niet om zowel de gebruikersnaam als het wachtwoord in te voeren voordat u opslaat.
Zorg ervoor dat je de naam van het basisstation correct invoert - let goed op het verschil tussen "0" (nul) en "O" (letter) - en dat je de juiste gebruikersnaam en het juiste wachtwoord invoert.
Tenzij anders gespecificeerd door de NTRIP-provider, is het standaard poortnummer 2101.
STAP 4
Raadpleeg de videogids voor instructies over het configureren van het Base Station v2.0 voor gebruik met de Field Setup Tool.
STAP 5
De procedure is nu voltooid. Ga verder met de volgende handleiding - Hulpprogramma voor veldinstelling: hoe het te gebruiken.
