Inhoud van A-aandelenkit

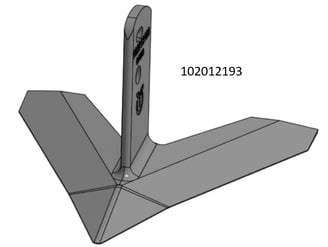

A-share Kit (102011072) bevat de A-share en een pakket met een beugel en de benodigde bouten en moeren.
Inhoud van L-share Kit
102011111: L-share Kit (incl. 102012195 links 45 graden)
102011112: L-share Kit (incl. 102012197 rechts 45 graden)
102011113: L-share Kit (incl. 102012216 links 20 graden)
Ze bevatten allemaal een L-vormig mes en een pakket met een beugel en de benodigde bouten en moeren.
Zoals hierboven te zien is, worden de benodigde beugels, moeren en bouten in een pakket verpakt en bij alle sets meegeleverd.

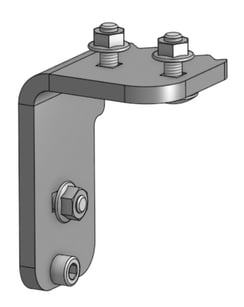

Beugel en bout acc L-share en A-share (onderdeelnummer: 102011110)
-
1 x 102012203 - Beugel
-
1 x 603060164 - DIN603 M6 x 16
-
2 X 603060204 - DIN603 M6 x 20
-
3 x 6923S064 - DIN9623-S M6
-
1 x 912060064 - DIN912 M6 x 6
OBS. Een van deze beugels moet apart worden besteld.
Het is belangrijk om een van deze vier beugels te bestellen op basis van de gewenste plaats waar u het gereedschap op de robot wilt bevestigen.
Hier zijn de vier soorten beugels om de delen aan de aanhangwagen te bevestigen, met onderdeelnummers:

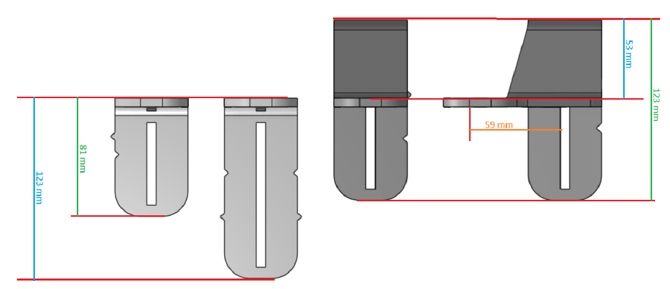

De verschillende afmetingen van de beugels zijn hier te zien:
Ze hebben allemaal dezelfde totale hoogte van 258 mm.
Houd er bij het kiezen van de beugel rekening mee dat alle L-delen een werkbreedte van 145 mm hebben en het A-deel een werkbreedte van 160 mm.

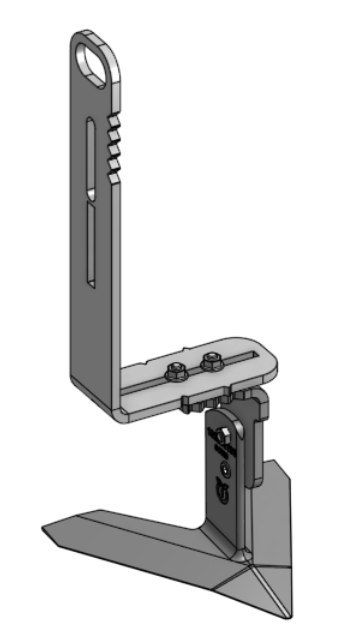

Als voorbeeld ziet de eindassemblage met een A-deel er als volgt uit, klaar om op een aanhangwagen te worden gemonteerd:
