Benodigde gereedschappen
Voor verzending overzee moet elke FD20 op een pallet worden geplaatst en gedeeltelijk worden gedemonteerd, zodat deze in de container past.
Om misverstanden over de naam van het onderdeel te voorkomen, raden we je aan om de gebruikershandleiding en de catalogus met reserveonderdelen te raadplegen voordat je de robot in elkaar zet.
De gereedschappen die nodig zijn voor deze taak zijn:
| Sleutelmaat | Deel |
| 10 mm | zij- en voorskirts |
| 13 mm | veiligheidskabelstangen |
| 19 mm | wielmontage |
| 24 mm | ballastgewichten |

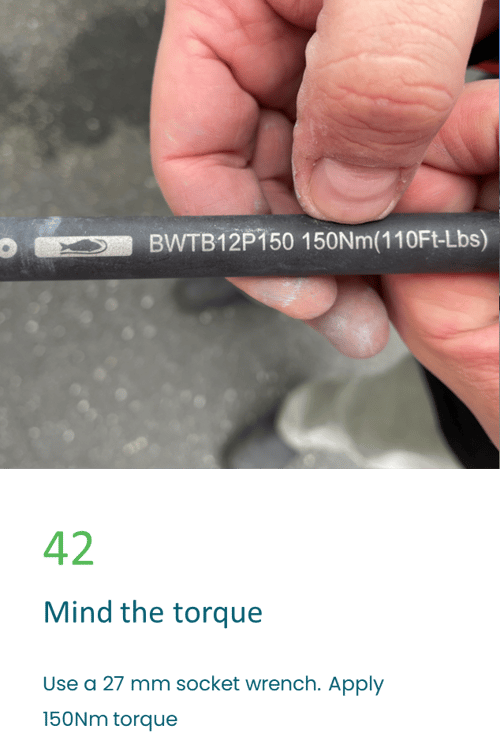

| 27 mm | achterwielen |
FarmDroid raadt sterk aan om persoonlijke beschermingsmiddelen te dragen tijdens het assemblageproces.
Onderdelen om te monteren

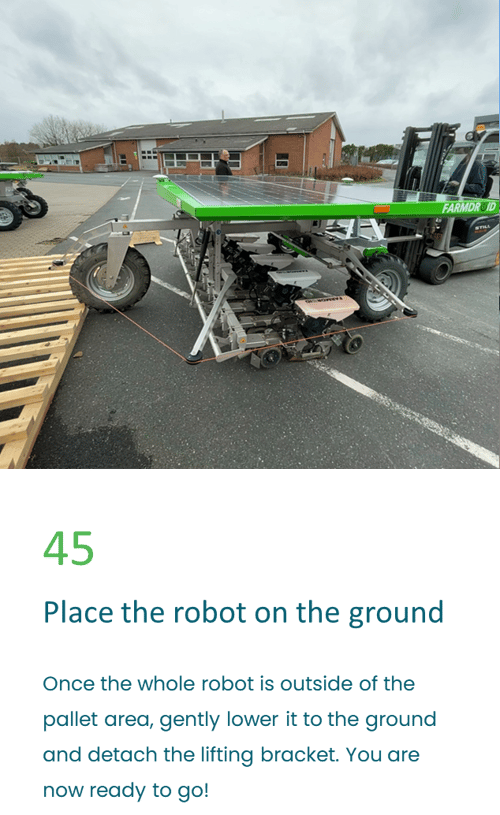

Voordat u de robot van de transportpallet haalt, moet u de volgende onderdelen in deze specifieke volgorde in elkaar zetten:

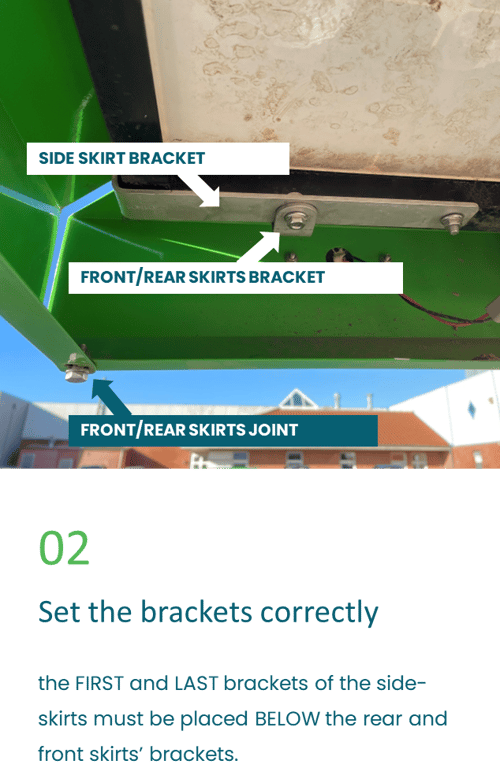

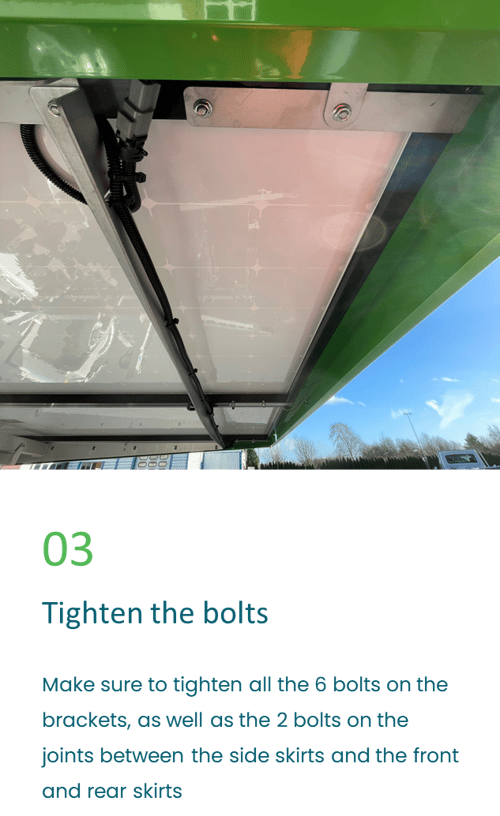

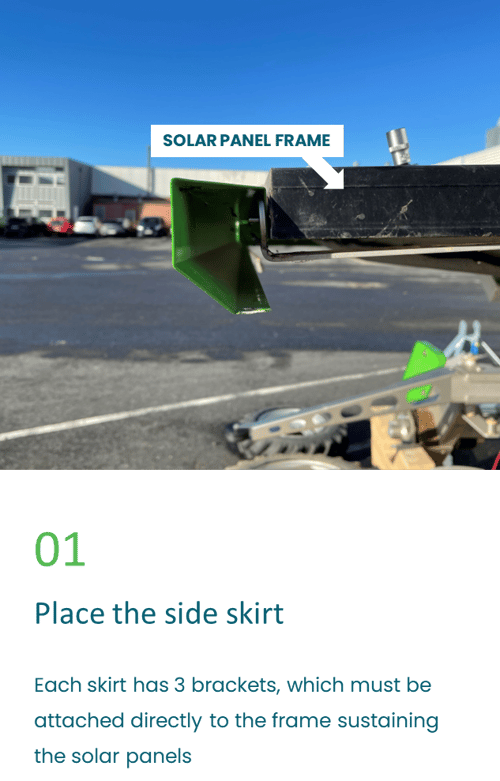

- Rokken links en rechts

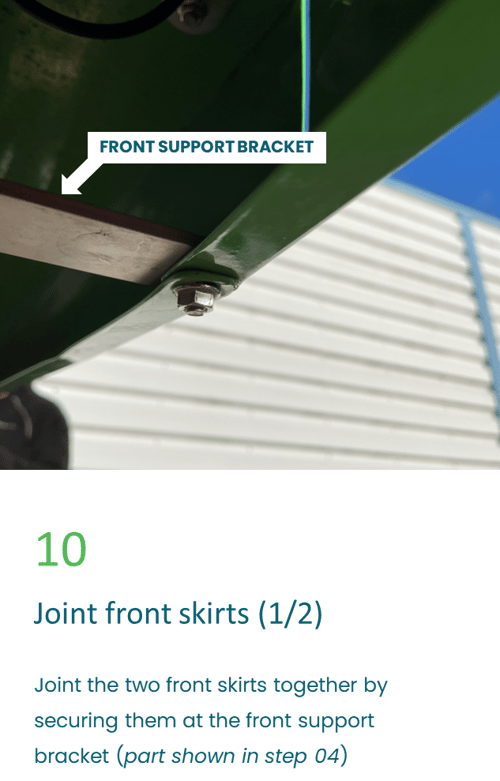

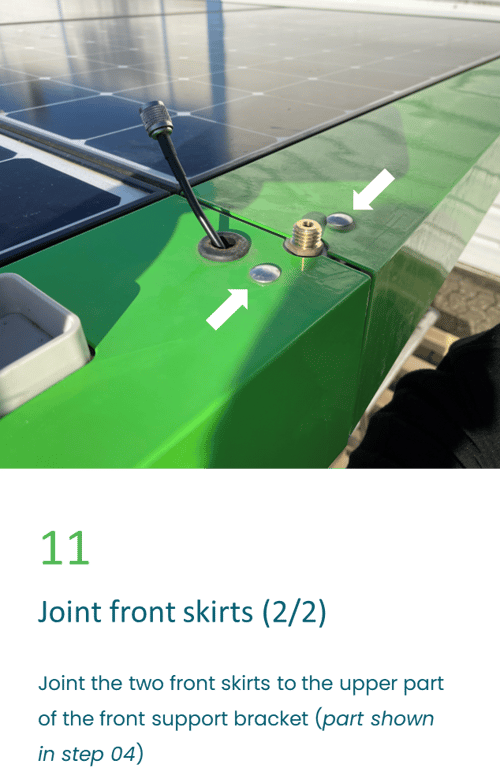

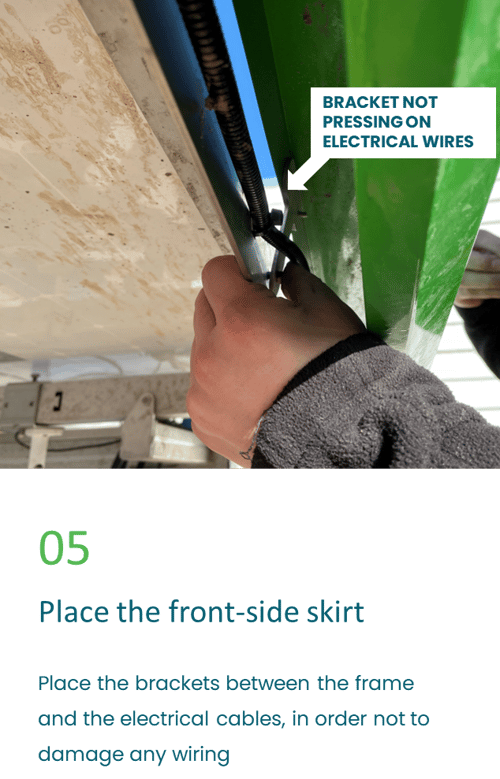

- Twee rokken aan de voorkant

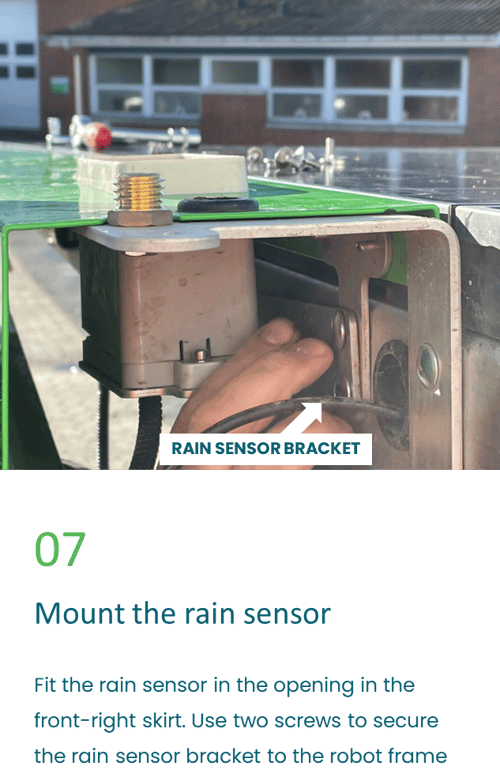

- Regensensor

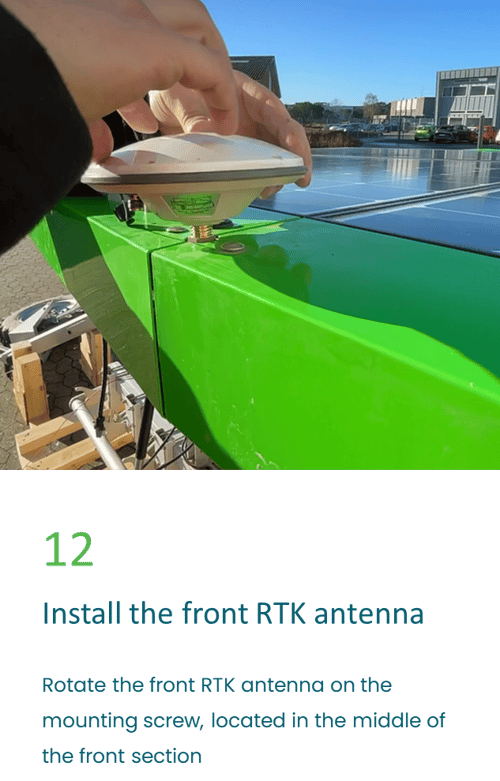

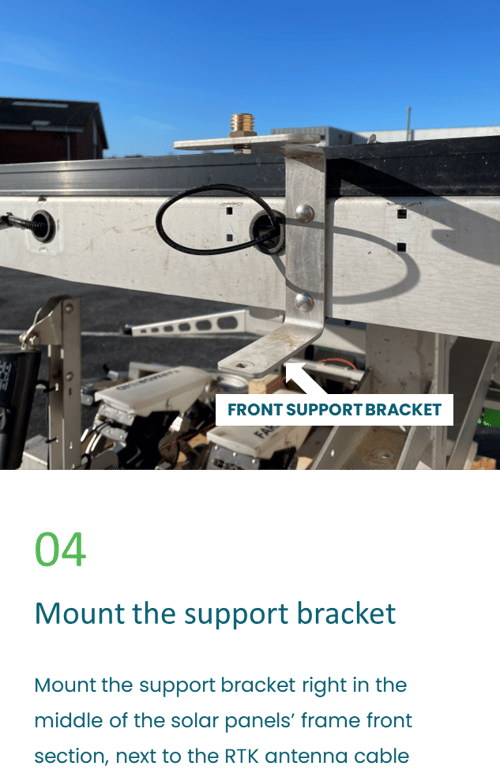

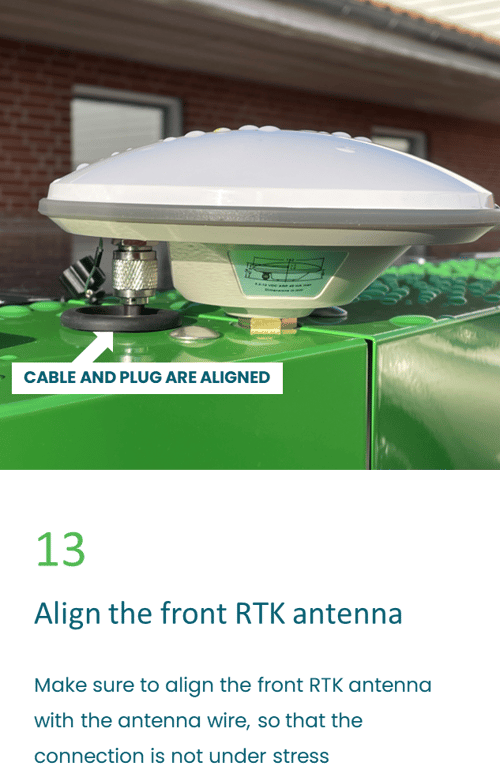

- RTK-antenne vooraan

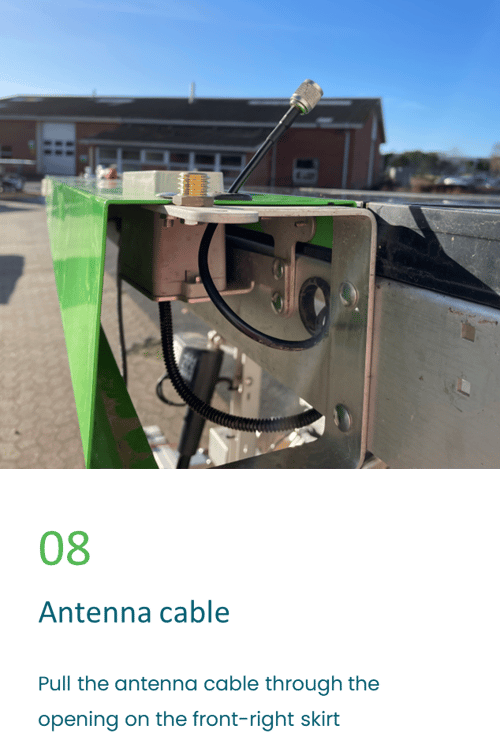

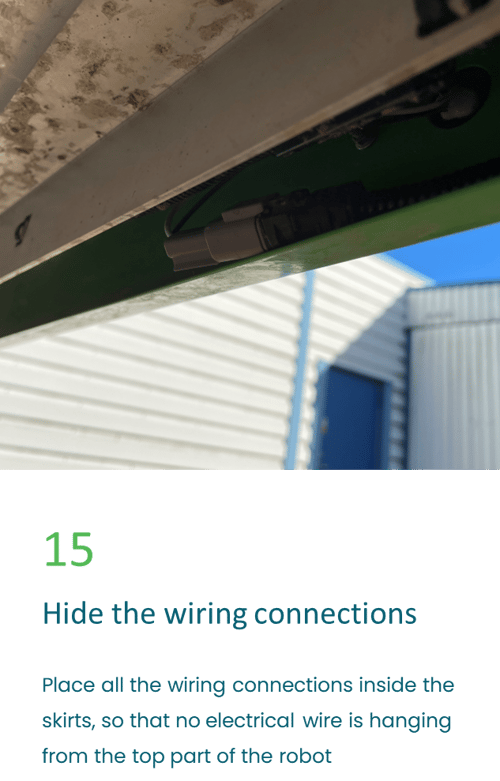

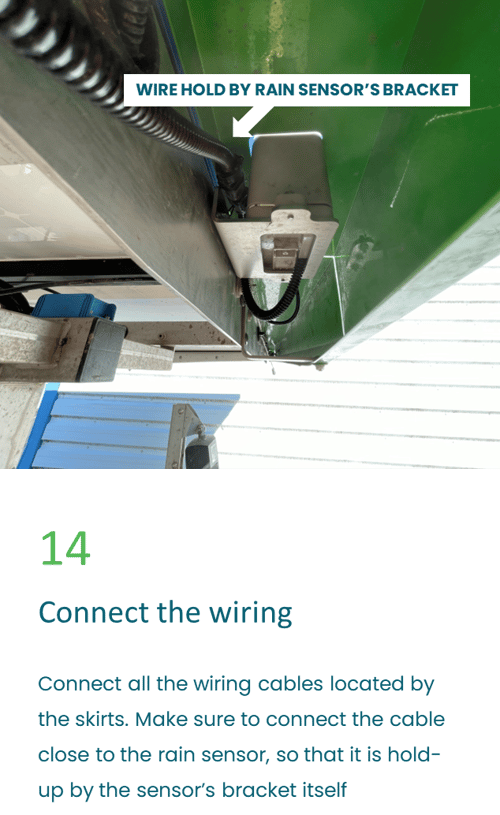

- De elektrische draden aansluiten

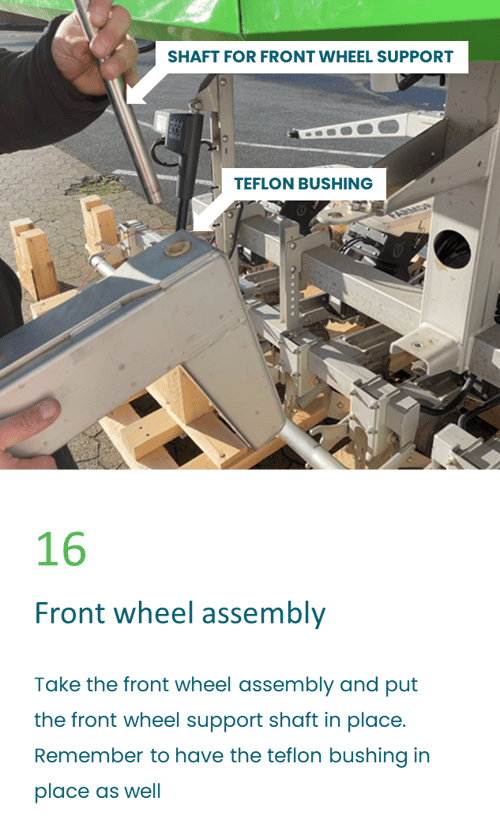

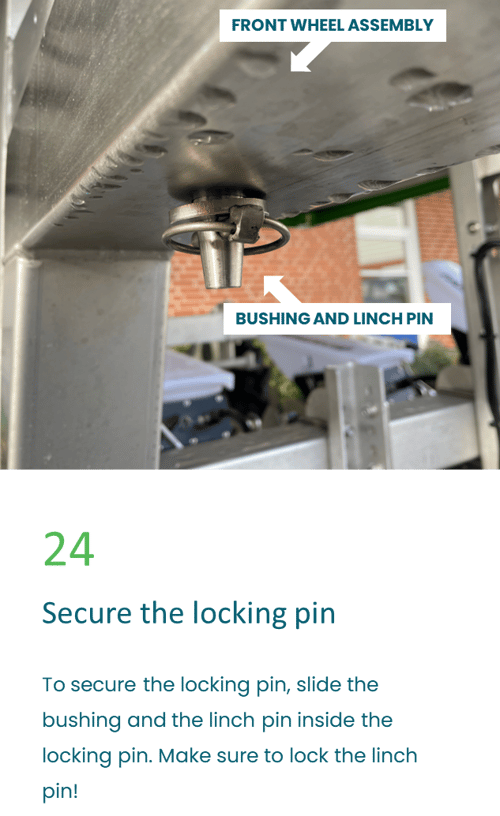

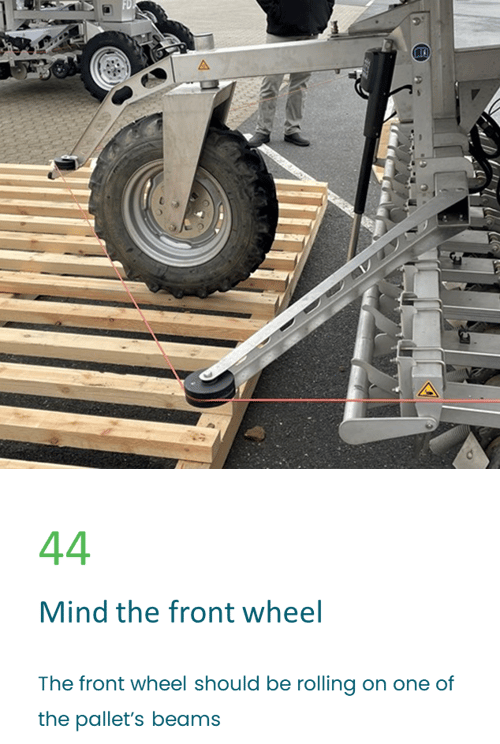

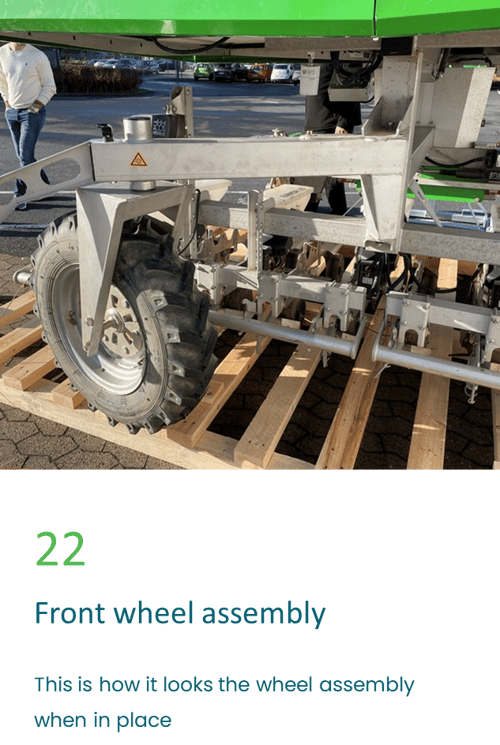

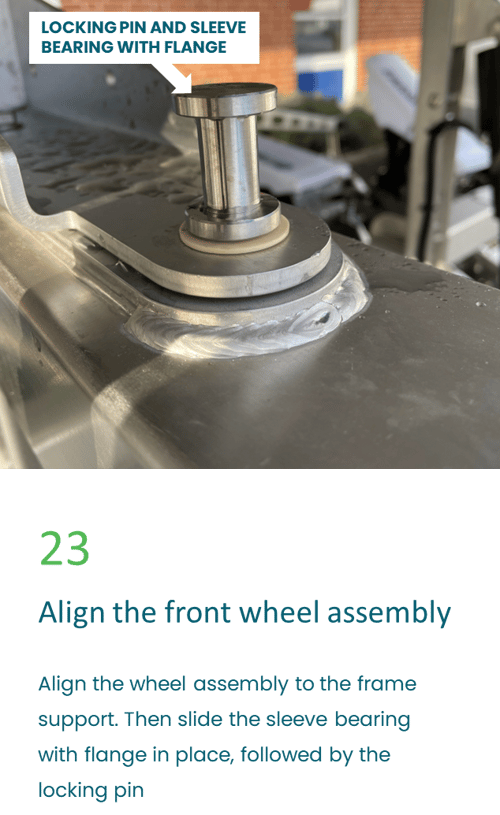

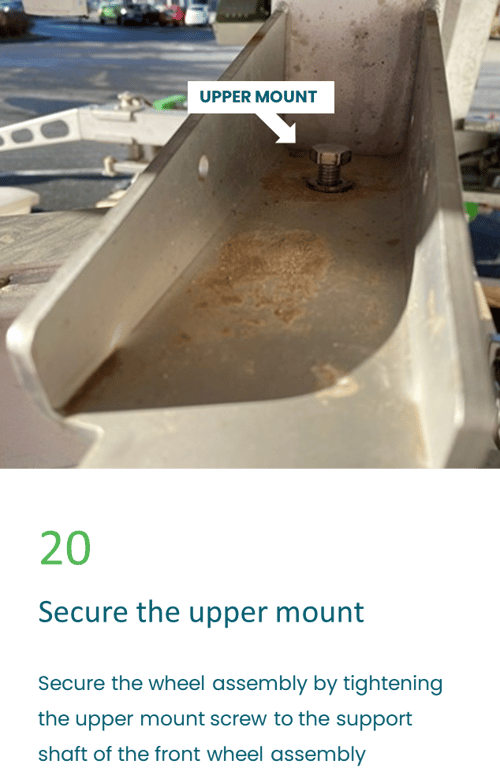

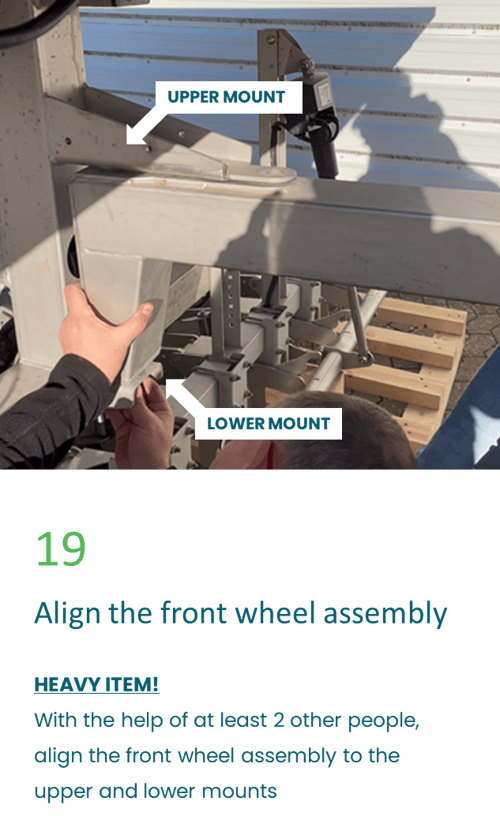

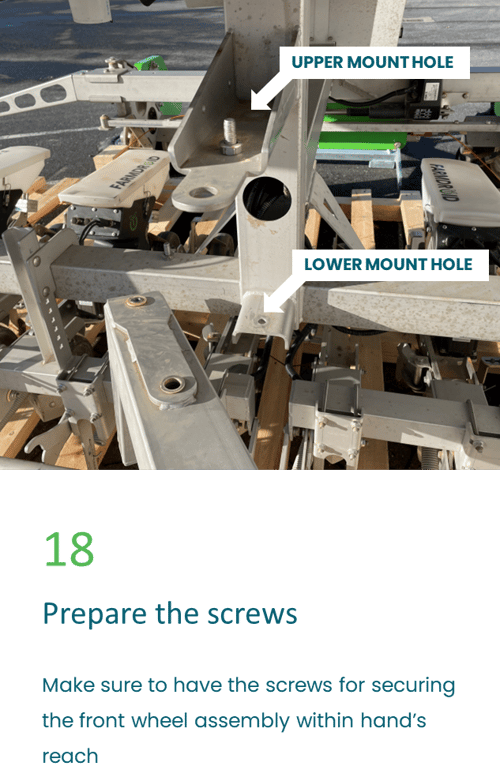

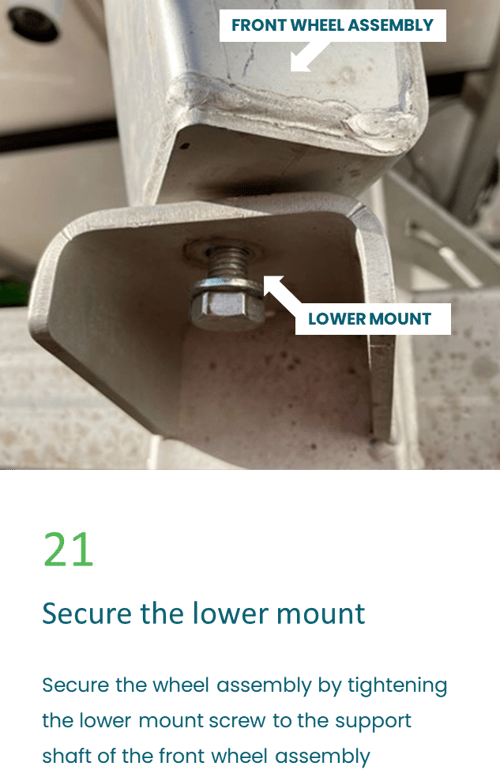

- Montage voorwiel
- Veiligheidsarm

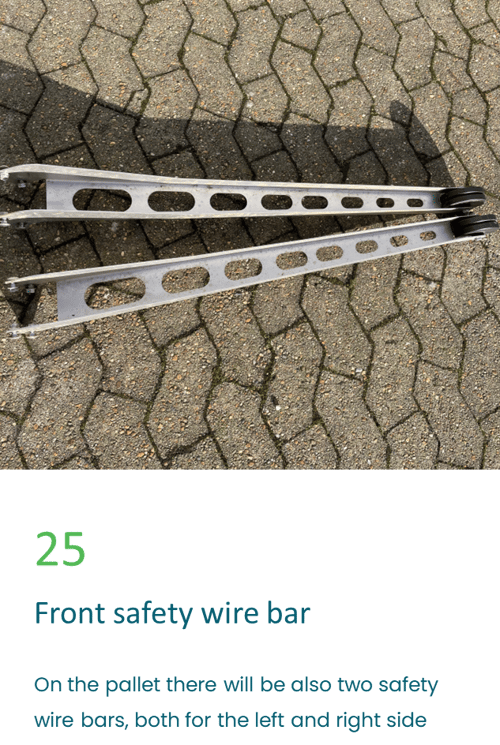

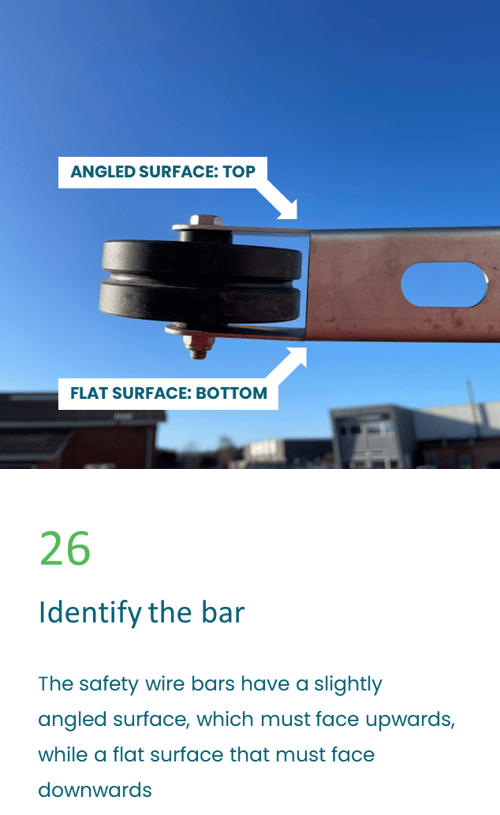

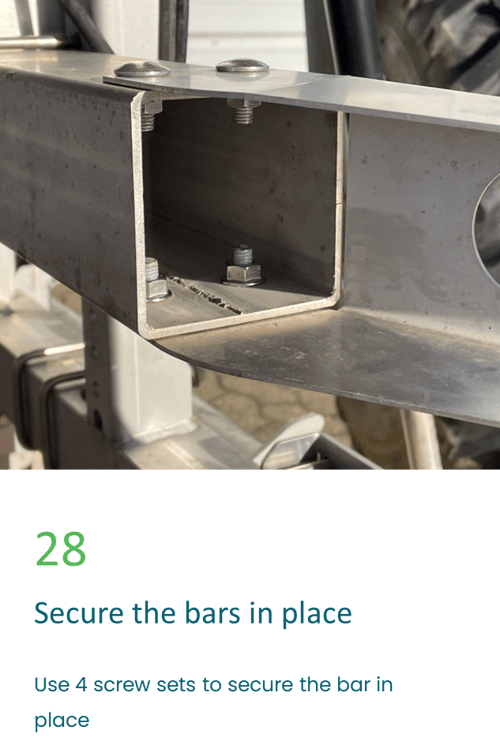

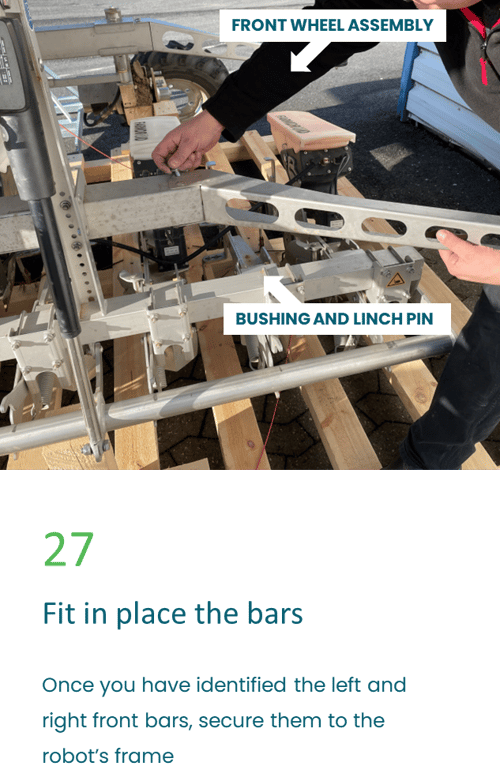

- Linker en rechter veiligheidskabelstangen

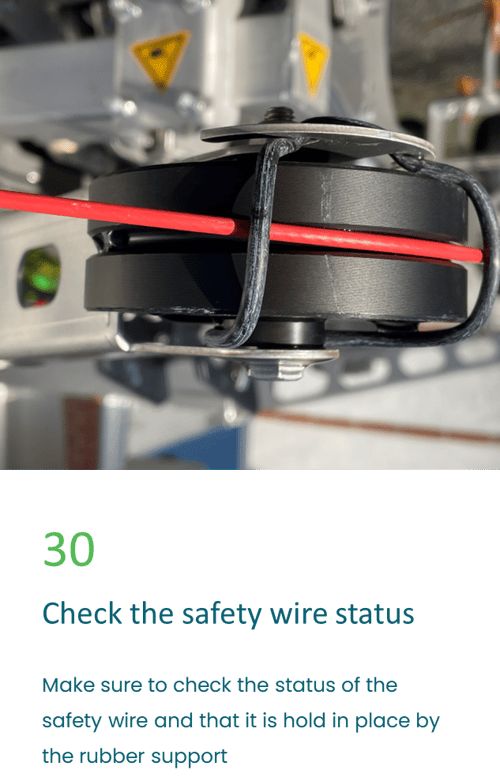

- Span de veiligheidskabel

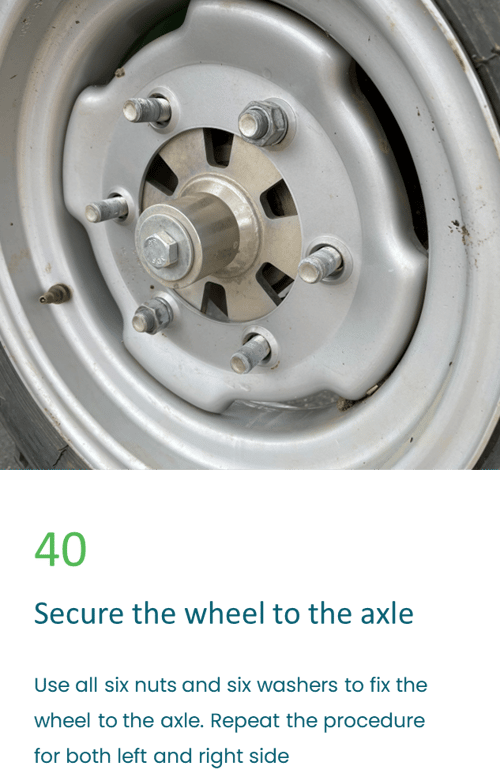

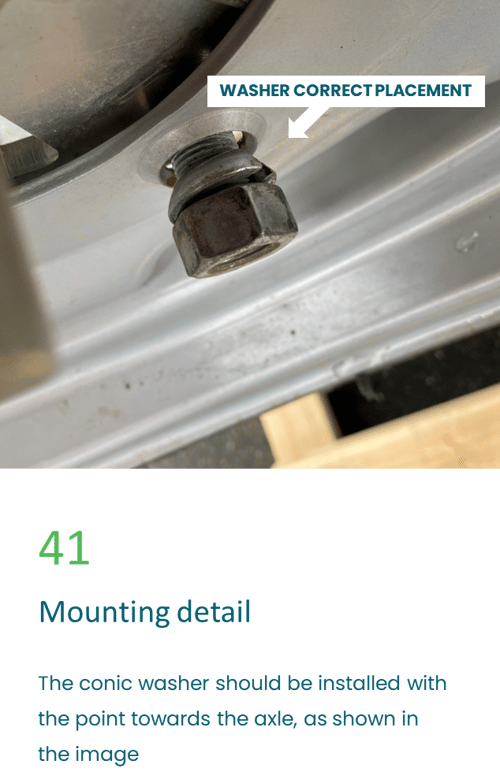

- Monteer beide achterwielen

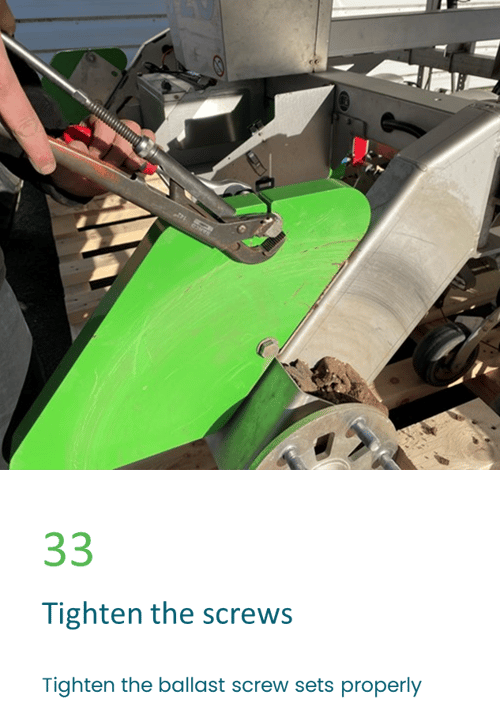

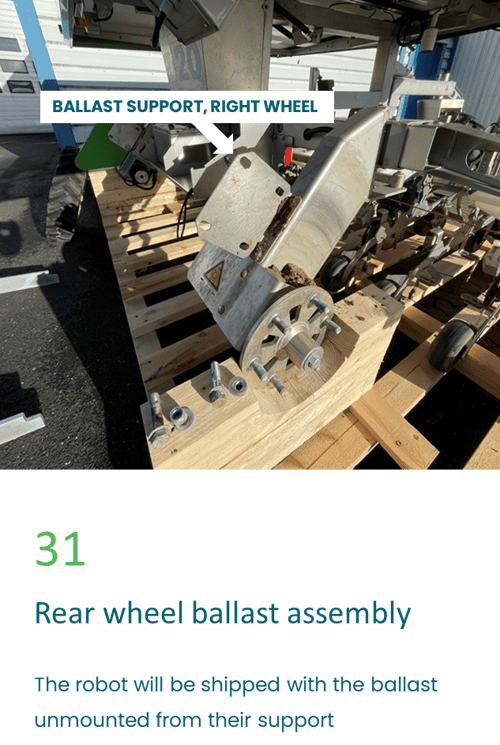

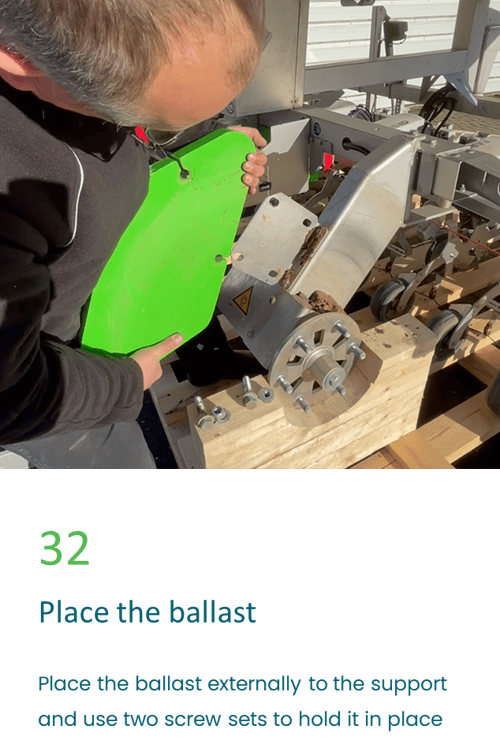

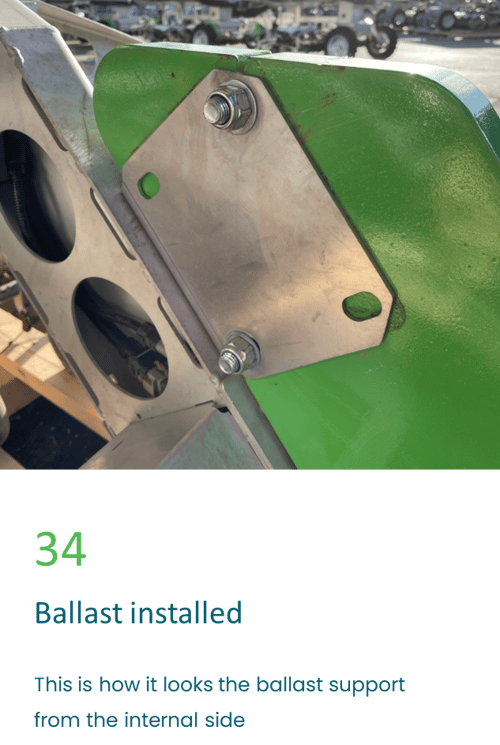

- Zet de 2x35 kg extra gewichten vast
IDENTIFICATIE ZONNEPANEELROKJES
De skirts zijn de groene delen die de vier zijkanten van de zonnepanelen bedekken. Hun functie is het verbergen van de elektrische bedrading en het onderbrengen van de lampen.
In de afbeelding hieronder zien we van boven naar beneden:
1.Linkerzijskirt voor
2.Zijskirt rechtsvoor, met behuizing voor de regensensor
3.Rechterzijde rok
4.Linkerzijde rok
Opmerking: Linker- en rechterkant worden bepaald door naar de robot te kijken vanaf de achterkant. Zijskirts hebben oranje lichten, voorskirts hebben witte lichten.
Stap voor stap handleiding
