Vervangingsset zaaiklep: hoe te installeren

Hieronder in dit artikel staan de stappen die de gebruiker moet volgen om het gewenste item te vervangen:
VOORDAT JE BEGINT

Voorgestelde hulpmiddelen:
-8 mm sleutel
-Kruiskopschroevendraaier

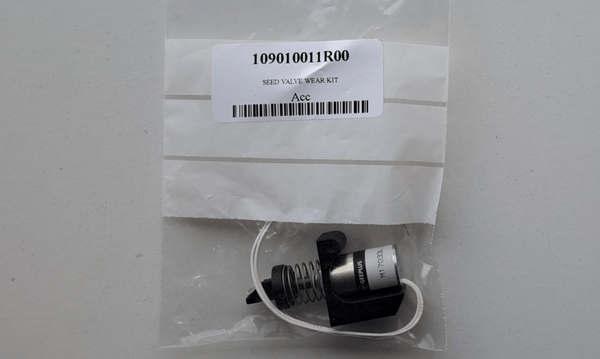

-Zaadklep replaatsingsset (onderdeelnr. 109010011R00)

PROCEDURE

STAP 1

de hefinrichting omhoog te zetten en de zaadcontainer te verwijderen door de zijklemmen los te maken, zodat u gemakkelijker bij het werkgebied kunt komen

STAP 2

Druk op de stopknop van de robot om veilig te werken

STAP 3

Als het zaaidrukwiel is uitgerust met gewichten, verwijder deze dan

STAP 4
Verwijder de halfdoorzichtige buis van de ventielaansluiting (gele pijl) en gebruik vervolgens een 8 mm sleutel, draai de twee bouten los waarmee de zaadklep op zijn plaats zit (groene pijlen)



STAP 5

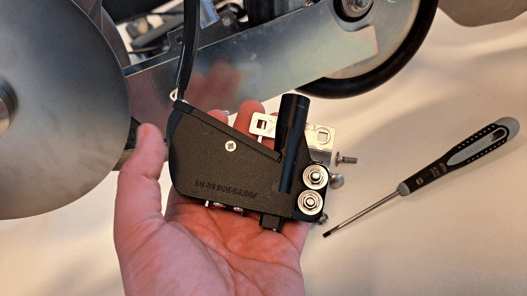

Til het achterste drukwiel van de trailer en voorzichtig de zaadklep verwijderen vanaf de console van de zaadkouter.

Let op de kabels die nog aan de zaadklep zitten!

STAP 6

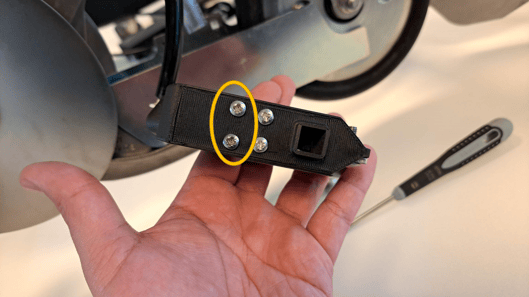

Verwijder deze schroeven van de zaadklep (zie afbeeldingen):

• Eén aan de bovenkant
• Twee aan de kant
• Twee op de bodem

Til vervolgens het deksel eraf.

STAP 7
Verwijder voorzichtig de oude zaadkleppenset, die bestaat uit:

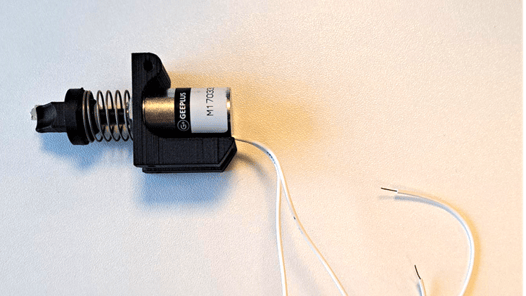

• Solenoïde en zijn houder - gebruik de schroevendraaier om de klepveer los te maken en maak de solenoïde los van de voedingskabels
• Zaad klep spade

STAP 8
Zorgvuldig plaats de nieuwe kitzoals gevonden in de verpakking, in de zaadklepsamenstelling door diagonaal van boven naar binnen schuiven.

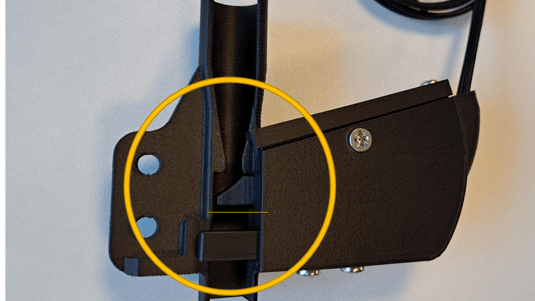

Zorg ervoor dat de spade is gericht met het platte gedeelte naar de onderkant (zie afbeelding)



STAP 9

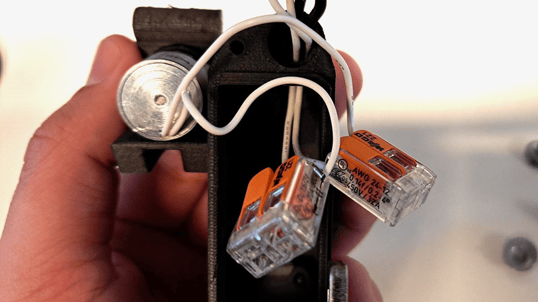

Sluit de draden van het magneetventiel weer aan op de voeding.

Sluit de draden van de nieuwe elektromagneet als volgt aan op de hoofdstroombron van de actieve aanhangwagen.

STAP 9
Plaats de mammoeten terug in de zaadklepassemblage en het gehele onderdeel weer in elkaar zettenZorg ervoor dat u de juiste schroeven gebruikt en het deksel in de juiste positie plaatst.

STAP 10
Monteer de zaaiklep-eenheid weer in de actieve aanhanger en zorg ervoor dat alle onderdelen weer op hun oorspronkelijke plaats zitten.
