SiteManager is het apparaat waarmee de robot en het basisstation verbonden kunnen worden met het internet.
De internetverbinding is op twee verschillende manieren mogelijk:
- SIM-kaart: zowel voor de robot als voor het basisstation
- LAN-kabel: alleen voor basisstations
Alle SiteManagers van FarmDroid hebben een multisimkaart waarmee je verbinding kunt maken met een groot aantal mobiele internetproviders over de hele wereld.
BELANGRIJKSTE COMPONENTEN

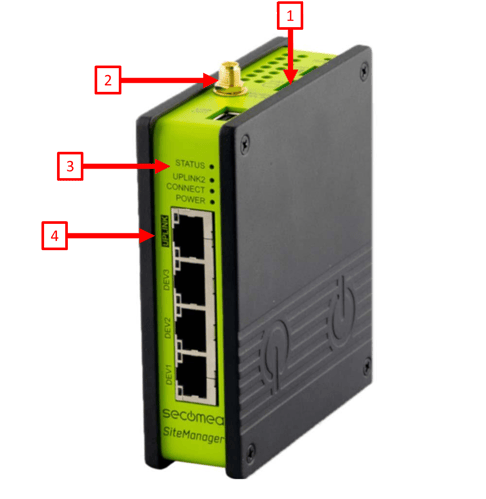

Met betrekking tot de SiteManager die momenteel op de FD20 is geïnstalleerd, zijn dit de belangrijkste onderdelen:
- SIM-kaartsleuf
- Montage voor GSM-antenne
- Vier LED's die de huidige status van de SiteManager beschrijven
- Vier ethernetaansluitingen
PROBLEEMOPLOSSING
Om problemen met de SiteManager op te lossen, is het nodig om de vier LED's van boven naar beneden te bekijken:
- STATUS
- UPLINK2
- VERBIND
- KRACHT
| Staat | STATUS | VERBIND |
| Opstarten | Constant ROOD knipperen | - |
| GateManager verbonden of losgekoppeld | 2 ROOD knipperen | - |
|
-Remote Management is uitgeschakeld via INPUT1 of SiteManager GUI. -SiteManager in SMS-wekmodus |
- | Lange pauze + 2 keer GROEN knipperen |
| GateManager Aangesloten | Op GROEN | - |
|
-UPLINK is fysiek losgekoppeld, of -GateManager configuratie ontbreekt in de SiteManager, of -Geen route naar GateManager host omdat het adres is geconfigureerd als DNS naam en een DNS server niet is geconfigureerd of niet bereikbaar/werkend is. |
Op ROOD | - |
| LinkManager Aangesloten | - | Op GROEN |
| Staat | UPLINK2 (SIM-kaart) |
| Geen SIM-kaart gedetecteerd | UIT |
| Verkeerde of ontbrekende SIM pincode | 3 GROEN knipperen |
| SIM PIN code OK, maar geen verbinding | 2 GROEN knipperen |
| GPRS verbonden (langzame verbinding) | op GROEN + 1 GROEN knipperen |
| 3G aangesloten (snelle verbinding) | Op GROEN |
| SiteManager in SMS-wekmodus | Lange pauze + 2 keer GROEN knipperen |
OPMERKING 😉👇
De eerste keer dat een droid of basisstation wordt ingeschakeld na levering, duurt het even voordat er een internetverbinding tot stand is gebracht.
Dit heeft te maken met het feit dat we alle apparatuur testen voordat deze wordt verzonden, en in het geval van de SiteManager is de laatste internetverbinding waarmee deze wordt verbonden voordat deze wordt verzonden, een Deense GSM-verbinding. Daarom zal de SiteManager eerst proberen verbinding te maken met dat signaal, voordat er wordt overgeschakeld naar een lokale provider.
SIMKAART EN GEGEVENSVEREISTEN VAN DERDEN
Als je besluit om een datasimkaart van een lokale provider te kopen, heeft FarmDroid een paar aanbevelingen voor je:
- Kies een SIM van een van de belangrijkste lokale providers
- Zorg ervoor dat het signaal van die specifieke voorziening de gebieden bestrijkt waar de robot moet werken.
- Kies een dataplan dat aan je behoeften voldoet. Hieronder vind je een tabel met een schatting van de gegevens die worden gebruikt door de robot en het basisstation
- Verwijder de PIN-code van de SIM-kaart voordat je deze in de SiteManager plaatst, anders kan er geen verbinding worden gemaakt met internet.
In de volgende tabel staat een schatting van het dataverbruik per maand. FarmDroid kan niet verantwoordelijk worden gehouden voor extra of onverwacht dataverbruik:
| Activiteit | Robot | Basisstation |
| Normale werking Downloaden | ~5GB per maand | ~0.5GB per maand |
| Normale werking Uploaden | ~0.5GB per maand | ~5GB per maand |
| Gebruik van externe HMI en camera-upload | ~10 GB voor 15,5-22 uur gebruik | N.V.T. |
OPMERKING 🙂👇
In sommige plattelandsgebieden kan de internetverbinding slecht zijn.
Als het signaal erg slecht is, raden we u aan de antenne met verlengd bereik [UPG07V2.0-2.3] te gebruiken om de internetverbinding van uw robot of uw basisstation te verbeteren.
SIMKAART VERVANGEN
De SIM-kaartsleuf bevindt zich aan de bovenkant van de SiteManager, vlakbij de GSM-antenne.
De SIM-kaart vervangen:
- Sluit de stroom van de robot of het basisstation af
- Als er een SIM-kaart in de sleuf zit en u deze wilt verwijderen, drukt u deze naar beneden met een kleine platte schroevendraaier. Zodra u een klikgeluid hoort, is de SIM-kaart vrijgegeven en kunt u deze uit de sleuf verwijderen.
- Plaats de nieuwe SIM-kaart in de sleuf. De geklemde hoek van de SIM-kaart moet naar beneden wijzen en moet zich in de hoek bevinden die het dichtst bij de GSM-antenne is, zoals op de afbeelding hieronder te zien is.
- Druk de nieuwe SIM-kaart voorzichtig in de sleuf met behulp van een kleine platte schroevendraaier totdat u een klikgeluid hoort.
- Herstel de stroomtoevoer naar de robot of het basisstation
- Bekijk de vier LED's om te bepalen of de SiteManager verbinding heeft met internet
Juiste plaatsing van de SIM-kaart
