UPG16 bevat een beugel die ontworpen is om de operator in staat te stellen de robot nauwkeurig om te schakelen tussen zaai- en wiedconfiguraties. Dit is vooral nuttig voor robots met aangepaste mechanische opstellingen, omdat deze meestal niet kunnen vertrouwen op de Zaai- en Wiedmarkeringen op het frame.
De kit bevat de volgende onderdelen:
- 2 x 109012110 Speciale configuratieplaat
- 4 x AP200105R01 Buisklem
- 8 x moeren
 |

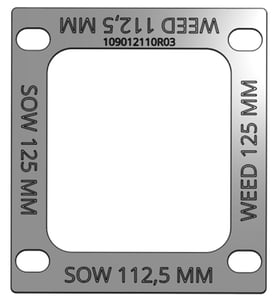

| Afbeelding 1: onderdeel 109012110 , speciale configuratieplaat |
STAP 1: verplaats de gereedschapsbalk naar de juiste Zaaimarkering
De gereedschapsbalk moet precies worden uitgelijnd met de gegraveerde lijn die overeenkomt met ded rij distance. Controleer beide gereedschapsbalken.

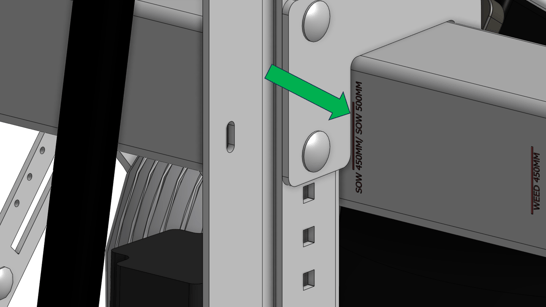

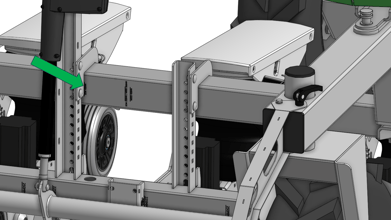

De beugel die achter de actuator is geplaatst, dient als indicator voor de juiste Zaai- en Zaaipositie. De afbeeldingen hieronder illustreren voorbeelden voor de RECHTER zijde van de robot (afbeelding 3) en de LINKER zijde van de robot (afbeelding 4).
STAP 2: installeer de ombouwbeugel
Het juiste SOW-vlak van de conversiebeugel moet stevig worden vastgezet naast de binnenkant van de verticale beugel van de gereedschapsbalk in de zaaipositie. Zorg ervoor dat de moeren goed vastzitten. Eventueel kan draadlijm worden aangebracht om te voorkomen dat de beugel losraakt. Zorg ervoor dat de beugel op zowel de linker- als de rechterbalk wordt gemonteerd.

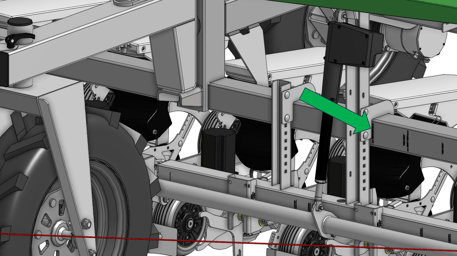

Gedetailleerde installatieweergaven van de beugel vindt u in de volgende afbeeldingen.

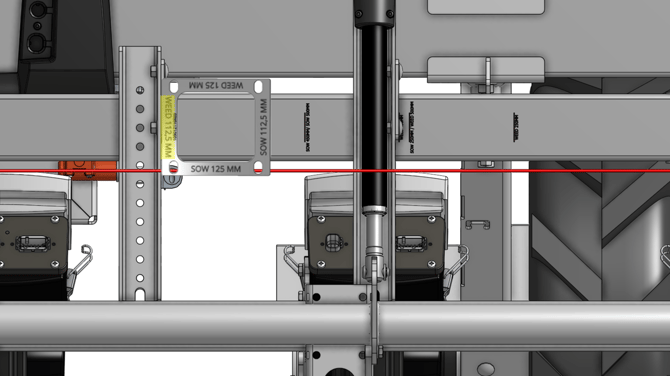

De beugel is voorzien van twee verschillende markeringen. Gebruik de onderstaande informatie als referentie om te bepalen wat de juiste SOW-zijde van de beugel is:

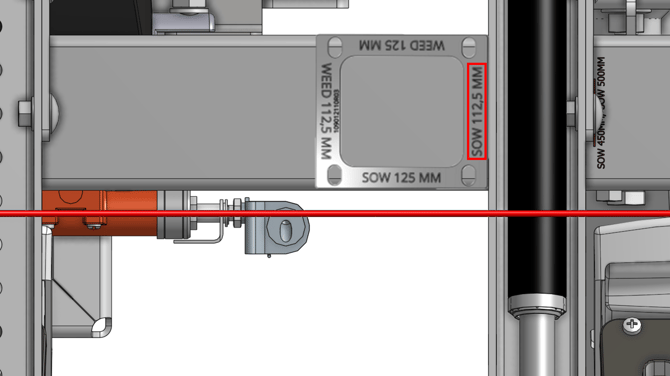

- SOW 112,5 MM en WEED 112,5 MM - te gebruiken voor een rijafstand van 450 mm (zie afbeelding 5)

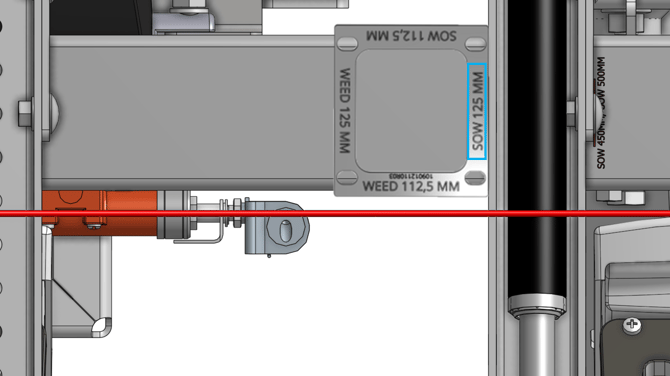

- SOW 125 MM en WEED 125 MM - te gebruiken voor alle andere mechanische robotconfiguraties, tenzij anders gespecificeerd op het configuratieblad (zie afbeelding 6)
STAP 3: de robot omzetten van zaaien naar wieden
Om over te schakelen van zaaien naar wieden, volg je de standaardprocedure die je in deze twee artikelen kunt vinden:
Het voordeel van het gebruik van de ombouwbeugel is dat je je niet hoeft te concentreren op het uitlijnen van de gereedschapsbalk met de ingegraveerde SOW- of WEED-markering. In plaats daarvan kun je de balk gewoon verschuiven totdat de conversiebeugel verhindert dat hij verder wordt verplaatst. Zie onderstaande afbeeldingen als referentie:
 |

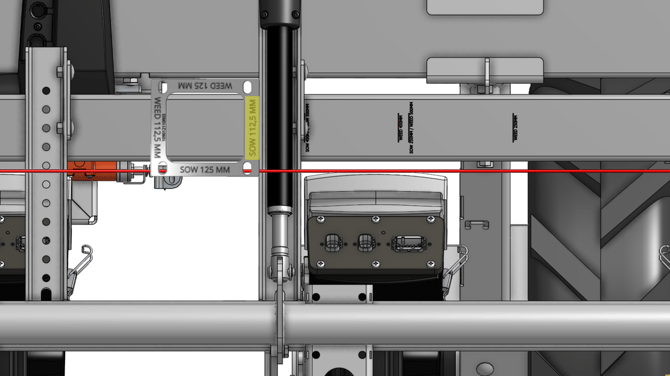

Afbeelding 7: de gereedschapsbalk staat in de stand ZADEN. |
 |

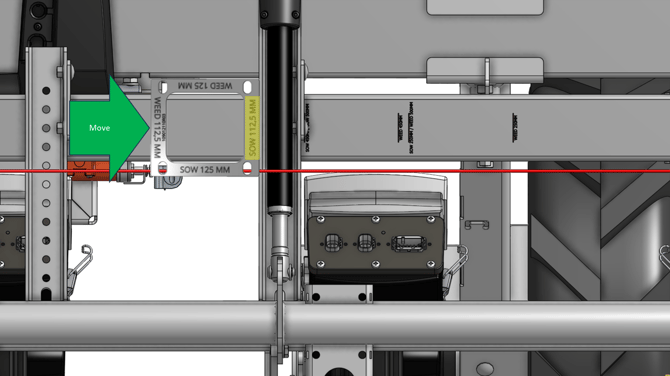

Afbeelding 8: verplaats de gereedschapsbalk totdat deze het uiteinde van de beugel gemarkeerd met"WEED" raakt. |
 |
Afbeelding 9: de gereedschapsbalk staat nu in de stand WEEDIG. |
