Bevor Sie mit der Installation fortfahren, sollten Sie sich über die Standortanforderungen informieren .
Bei Erhalt muss der Eigentümer alle Komponenten auf Fehler überprüfen und transportieren
Schäden. Daher müssen das Gehäuse der Ladestation, die Kabelisolierung usw. überprüft werden.
Ein komplettes Base Station Kit enthält:

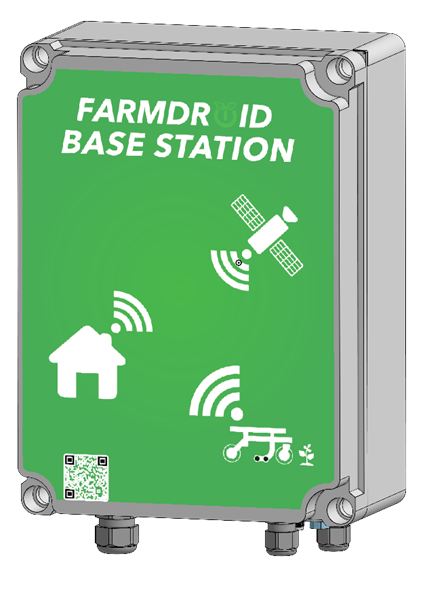

- 1 x FD-Basisstation v3.0
- 1 x GNSS-Antenne
- 1 x Antennenkabel, 10m
- 1 x Halterung für die GNSS-Antenne inklusive Schrauben zur Befestigung der Antenne an der Halterung.
ANMERKUNG 🙂 .
Bolzen und/oder Schrauben zur Befestigung der Antennenhalterung an der gewählten Oberfläche sind nicht im Lieferumfang enthalten. Es liegt in der Verantwortung des Eigentümers, die für den Zweck und den gewünschten Montageort geeigneten Befestigungsmittel zu kaufen und anzubringen.
1) Aktivieren Sie das Batterie-Backup (Unterbrechungsfreie Stromversorgung)
Die Basisstation v3.0 unterstützt ein Batterie-Backup für den Fall einer instabilen Netzstromversorgung. Die Betriebsdauer vor der kontrollierten Abschaltung liegt zwischen 30-90 Minuten.
Die Aktivierung der USV-Funktionalität erfordert eine SW-Version, sofern sie unterstützt wird.

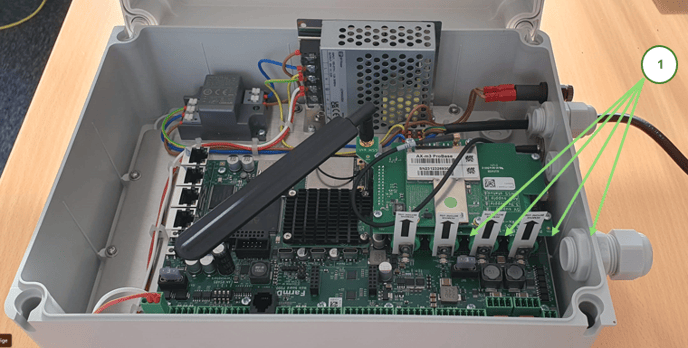

Während der Lagerung und des Transports ab Werk ist das Batteriefach mit Batterietrennstreifen (Nr. "1" im Bild unten) versehen, um eine Entladung und Beschädigung der Batterien zu verhindern. Alle 4 Streifen müssen entfernt werden, um die USV-Funktionalität zu aktivieren.
2) Montage von Wandhalterungen

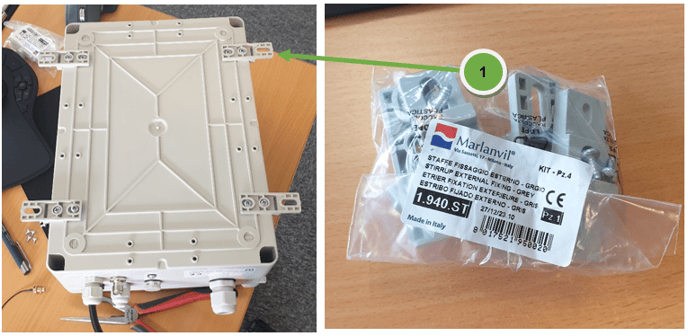

Für die Wandmontage verwenden Sie bitte das mitgelieferte Wandmontageset. Die Abstandshalter müssen vor der Wandmontage mit den mitgelieferten Schrauben an der Rückseite der Ladestation befestigt werden.
Der nächste Schritt ist die Verwendung geeigneter Schrauben zur Befestigung an der Wand, je nach Art des Wandmaterials. (nicht im Karton enthalten).
3) Montage des GPS-Antennenkabels

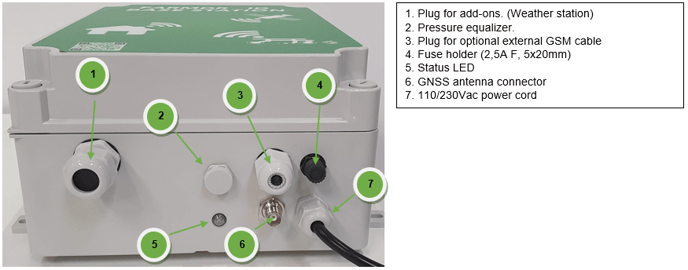

Die Position für die Installation des Antennenkabels ist in der Abbildung unter Punkt dargestellt. Es ist wichtig, dass die Verbindung fest angezogen wird, um eine schlechte Verbindung und Signalstörungen zu vermeiden.
STATUS-LED (Nr. 5 im Bild oben)
|
Anwendungsfall |
LED-Farbe |
LED-Muster |
|
STM im Bootloader-Modus |
🔴 |
Konstant ein |
|
STM abgestürzt |
🔴 |
Schnelles Blinken (0,5s an, 0,5s aus) |
|
STM in Betrieb nehmen |
Aus |
|
|
STM OK, wartet auf APP |
🟡 |
Schnelles Blinken (0,5s an, 0,5s aus) |
|
Ausschalten |
🟡 |
Konstant ein |
|
Keine Verbindung zum Internet |
🟢 + 🔵 |
Langsames Blinken (1s an, 1s aus) |
|
STM und APP OK, aktiver Alarm |
🟢 + 🔴 |
Langsames Blinken (1s an, 1s aus) |
|
STM und APP OK, aktive Warnung |
🟢 + 🟡 |
Langsames Blinken (1s an, 1s aus) |
|
STM und APP OK, keine Ntrip-Kunden |
🟢 |
Überblendung (1s an, 1s aus) |
|
STM und APP OK, verbundene Ntrip-Clients |
🟢 |
Konstant ein |
4) Montage der externen GSM-Antenne (optional)
In Gebieten mit schlechtem GSM-Signal ist es möglich, eine externe GSM-Antenne zu montieren. Verwenden Sie die vorinstallierte Verschraubung unter der Basisstation, Punkt"3" in der Abbildung oben.
Nach der Installation des Kabels ist darauf zu achten, dass die Verschraubung ausreichend angezogen ist, um das Eindringen von Wasser zu verhindern.
5) Anschließen der Stromversorgung an die Ladestation
- Halten Sie den Bereich frei und halten Sie einen Mindestabstand von 0,5 m zur Ladestation ein. Wenn die örtliche Gesetzgebung für Arbeiten an oder in der Nähe von stromführenden Niederspannungsgeräten einen größeren Sicherheitsabstand vorschreibt, muss dieser eingehalten werden.
Stecken Sie die 230-V-Stromversorgung ein und halten Sie den erforderlichen Sicherheitsabstand ein. - Warten Sie, bis LED 5 grün leuchtet. (normal 3-5 min, aber bis zu 45 min bei schwierigen GSM- und GNSS-Bedingungen)
- Setzen Sie sich nun mit Ihrem Händler in Verbindung, um die Position der Ladestation zu registrieren und den Tunnel zum Roboter herzustellen.
6) Einrichtung der GPS-Position der Basisstation
Wenn die Basisstation montiert und eingeschaltet ist, muss die Station auf eine feste GPS-Koordinate ausgerichtet werden.
Dieser Service wird vom Händler erbracht. Wenden Sie sich daher in dieser Phase an Ihren Händler.
