Zorg ervoor dat u het artikel leest voordat u met de installatie begint. Basisstation: Locatievereisten
Inspecteer bij levering alle onderdelen zorgvuldig op defecten of transportschade. Dit omvat het controleren van de behuizing van het basisstation, de kabelisolatie en alle andere onderdelen.

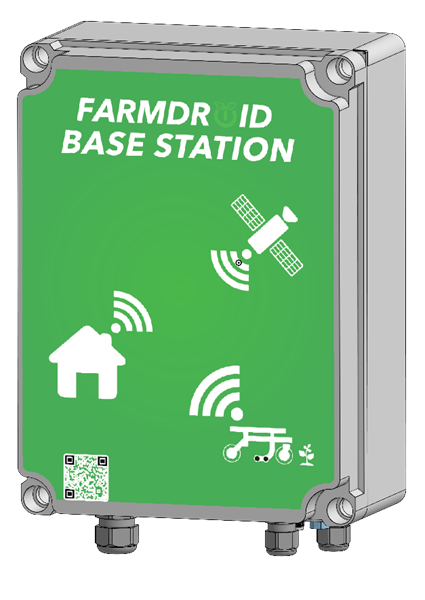

Een complete kit voor het basisstation bevat:
- 1 x FD-basisstation v3.0
- 1 x GNSS-antenne
- 1 x antennekabel, 10 m
- 1 x Beugel voor de GNSS antenne (inclusief bouten om de antenne op de beugel te monteren)
OPMERKING 🙂
Bouten of schroeven om de antennebeugel aan het door jou gekozen montageoppervlak te bevestigen zijn niet inbegrepen. Het is de verantwoordelijkheid van de eigenaar om geschikte bevestigingsmiddelen te kiezen en te gebruiken die geschikt zijn voor het oppervlak en de installatielocatie.
1. BATTERIJBACK-UP INSCHAKELEN (ONDERBREKINGSVRIJE VOEDING)
Het Base Station v3.0 ondersteunt back-upbatterijen om de werking in stand te houden in geval van stroomonderbrekingen, waardoor het gebruik 30-90 minuten kan worden voortgezet voordat het station gecontroleerd wordt uitgeschakeld.
Om de UPS-functionaliteit in te schakelen is een compatibele softwareversie nodig.

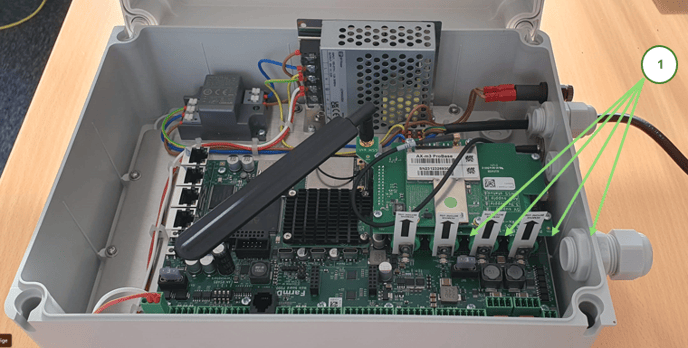

Het batterijcompartiment bevat batterij-isolatiestrips (zie "1" in de afbeelding hieronder) om te voorkomen dat de batterij tijdens transport en opslag wordt ontladen en beschadigd. Verwijder alle vier de strips om de UPS-functie te activeren.
2. MONTAGE MUURBEUGELS

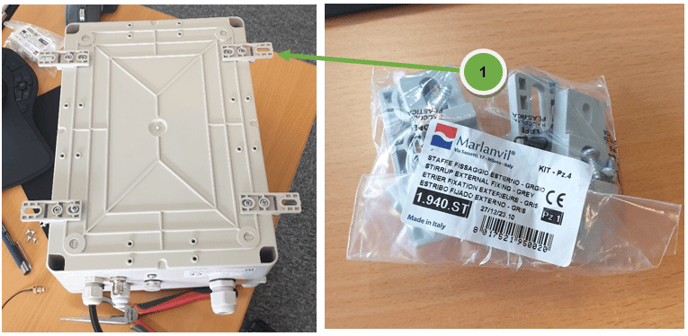

Gebruik voor wandmontage de meegeleverde wandmontagekit. Bevestig de afstandhouders aan de achterkant van het basisstation met de meegeleverde schroeven voordat je het aan de muur bevestigt. Kies vervolgens geschikte schroeven die geschikt zijn voor het materiaal van je muur om het apparaat stevig op zijn plaats te bevestigen (let op: muurschroeven worden niet meegeleverd in de doos).
3. DE GNSS-ANTENNEKABEL BEVESTIGEN

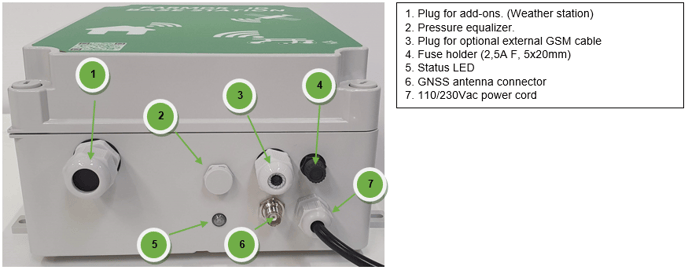

Het juiste installatiepunt voor de antennekabel wordt weergegeven in het onderstaande diagram. Zorg ervoor dat u de verbinding stevig vastdraait om slechte verbindingen en mogelijke signaalstoringen te voorkomen.
STATUS-LED (nr. 5 in bovenstaande afbeelding): Indicator voor werking en diagnose van het basisstation
|
Gebruikscasus |
LED-kleur |
LED-patroon |
|
STM in bootloadermodus |
🔴 |
Constant op |
|
STM verongelukt |
🔴 |
Snel knipperen (0,5s aan, 0,5s uit) |
|
STM opstarten |
Uit |
|
|
STM OK, wachten op APP |
🟡 |
Snel knipperen (0,5s aan, 0,5s uit) |
|
Uitschakelen |
🟡 |
Constant op |
|
Geen verbinding met internet |
🟢 + 🔵 |
Langzaam knipperen (1s aan, 1s uit) |
|
STM en APP OK, actief alarm |
🟢 + 🔴 |
Langzaam knipperen (1s aan, 1s uit) |
|
STM en APP OK, actieve waarschuwing |
🟢 + 🟡 |
Langzaam knipperen (1s aan, 1s uit) |
|
STM en APP OK, geen NTRIP-clients |
🟢 |
Vervagen (1s aan, 1s uit) |
|
STM en APP OK, verbonden NTRIP-clients |
🟢 |
Constant op |
4. MONTAGE VAN DE EXTERNE GSM-ANTENNE (OPTIONEEL)
Als het GSM-signaal zwak is in uw omgeving, kunt u een externe GSM-antenne installeren met behulp van de voorgeïnstalleerde wartel onder het basisstation (zie punt "3" in het schema). Na het installeren van de kabel, moet u ervoor zorgen dat de wartel goed vastzit om te voorkomen dat er water binnendringt.
5. HET BASISSTATION VAN STROOM VOORZIEN
- Houd de omgeving vrij en bewaar een minimale afstand van 0,5 meter tot het basisstation. Als plaatselijke voorschriften een grotere veiligheidsafstand voorschrijven voor het werken aan of in de buurt van onder spanning staande laagspanningsapparatuur, volg dan altijd die voorschriften op.
Sluit de 230V voeding aan terwijl u op een veilige afstand blijft. - Wacht tot het STATUS-lampje groen wordt. Dit duurt meestal 3-5 minuten, maar kan tot 45 minuten duren in gebieden met slechte GSM- of GNSS-omstandigheden.
- Nadat het basisstation is gemonteerd en ingeschakeld, moet het een vaste GPS-positie krijgen. Neem contact op met uw distributeur om de GPS-locatie van het basisstation te registreren en de verbinding (tunnel) tussen het basisstation en de robot te configureren.
