Disques de désherbage en actions
INTRODUCTION
Les disques de coupe des mauvaises herbes consistent en deux disques convexes qui courent le long de la rangée, brisant le sol à côté des plantes et déracinant les mauvaises herbes. Ces disques sont spécialement conçus pour le désherbage des cultures précoces et sont particulièrement utiles dans les situations où le sol a tendance à former une croûte superficielle.
Cette mise à niveau est installée uniquement sur les remorques passives.
ATTENTION 😊👇
Avant de commander un jeu de disques de désherbage, n'oubliez pas d'indiquer la distance entre les rangées :
- 109011038R00 - DISQUE DE COUPE DES MAUVAISES HERBES ADD-ON, 250 MM TRAILER DISTANCE
Ce disque s'adapte aussi bien à un espacement de 500 mm qu'à un espacement de 250 mm entre les rangs actifs. - 109011027R00 - DISQUE DE COUPE DES MAUVAISES HERBES ADD-ON, 225 MM TRAILER DISTANCE
Ce disque s'adapte à un espacement de 450 mm entre les rangs actifs.
VEUILLEZ NOTER QUE, SI VOTRE ROBOT MONTE LES DISQUES DE COUPE DES MAUVAISES HERBES, LA POSITION DE DÉSHERBAGE DES POUTRES DE L'OUTIL DOIT ÊTRE DE 125 MM À GAUCHE DE LA GRAVURE D'ENSEMENCEMENT QUE VOUS AVEZ UTILISÉE POUR L'ENSEMENCEMENT.
Les disques peuvent être facilement ajustés :
- Profondeur de travail: avoir une action plus ou moins profonde
- Distance entre les deux disques: pour s'adapter à la taille de la culture et aux conditions du champ.
- Tangage des disques: pour enlever plus ou moins de terre de la rangée

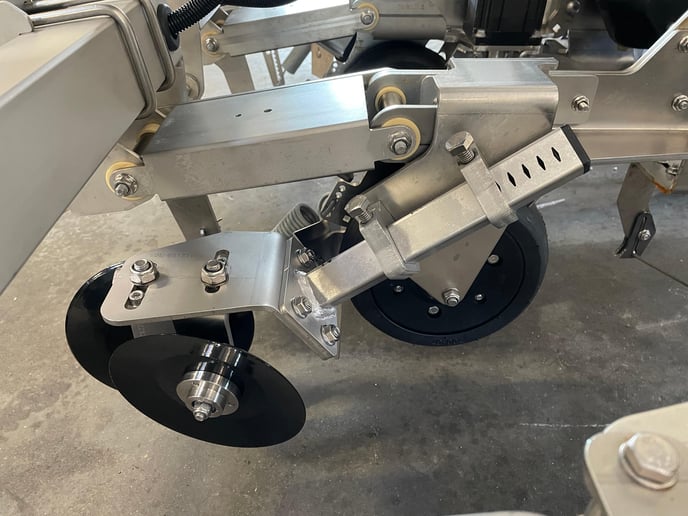

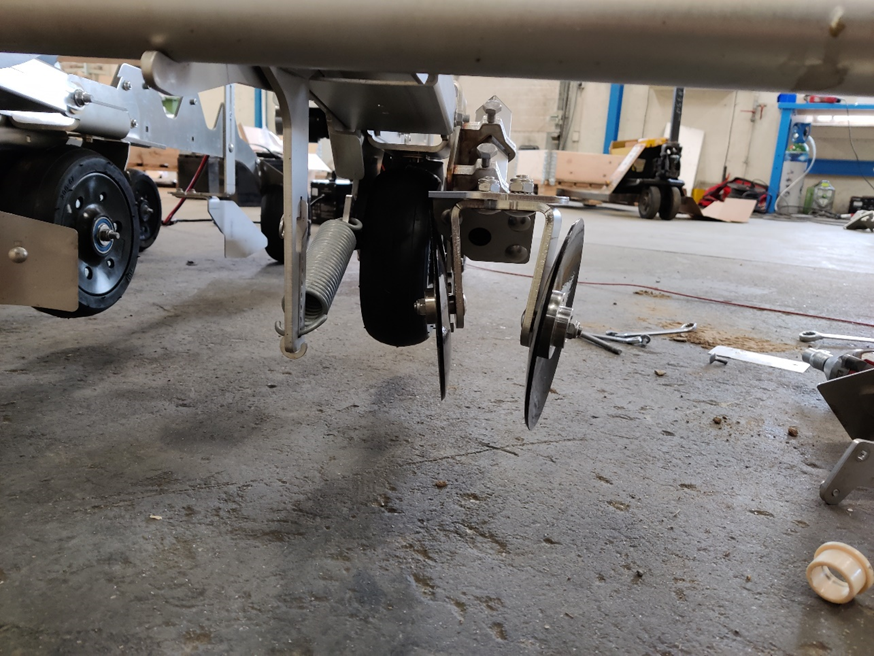

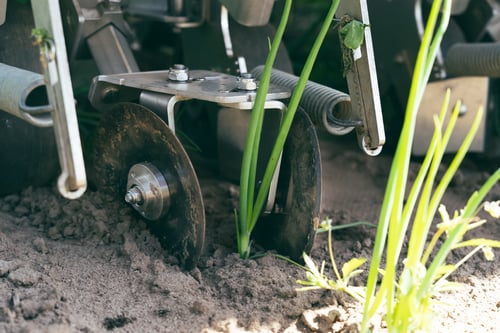

Voici à quoi ressemblerait un ensemble correctement installé.

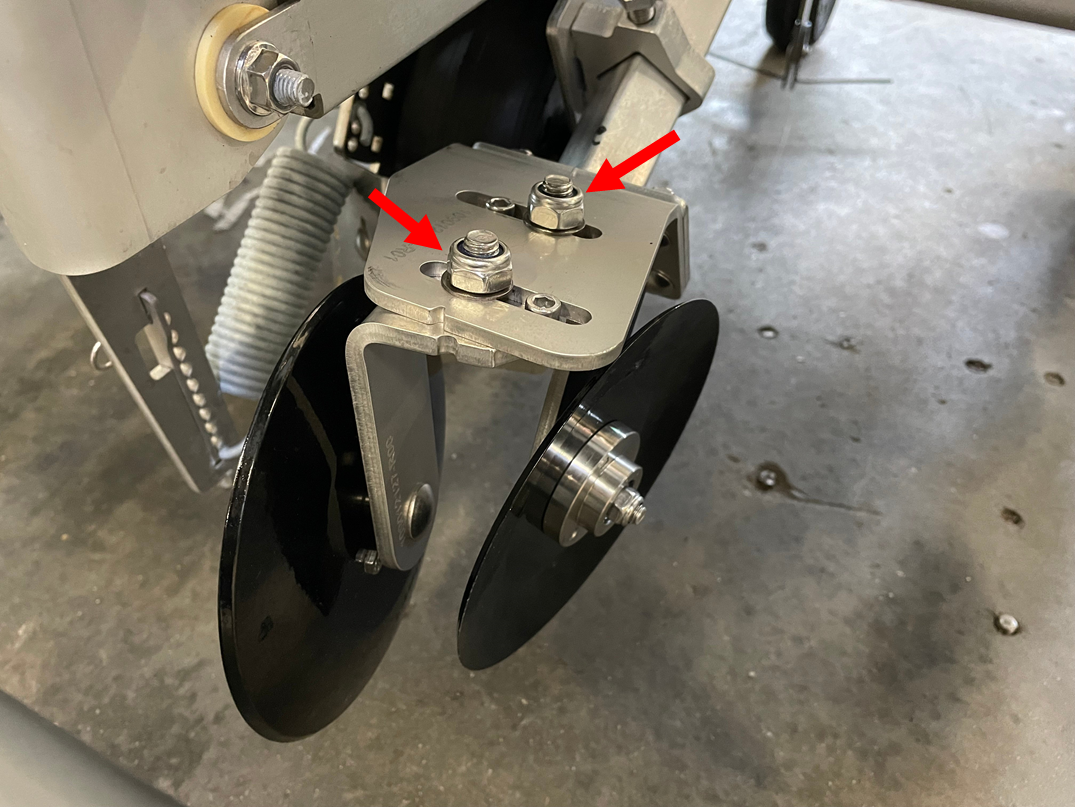

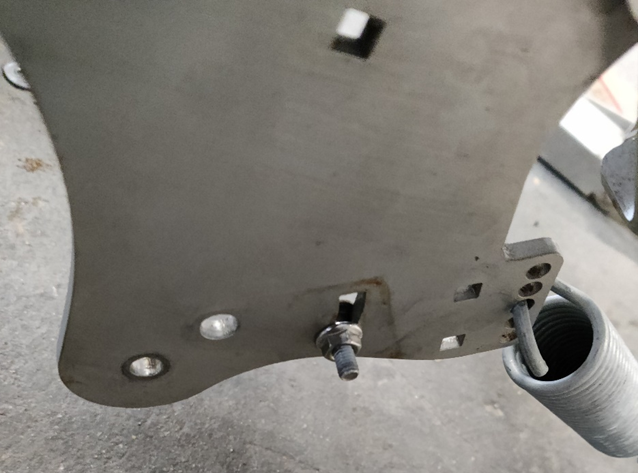

Pour régler la distance entre les disques, il suffit de dévisser les écrous et de déplacer les disques le long des interstices des supports :
NOTE 😀👍👍
le câble de désherbage à l'arrière de la remorque passive, où le disque de coupe des mauvaises herbes est monté, doit être enlevé ou ajusté afin de ne pas se trouver au-dessus de la culture !
COMMENT INSTALLER
ÉTAPE 1

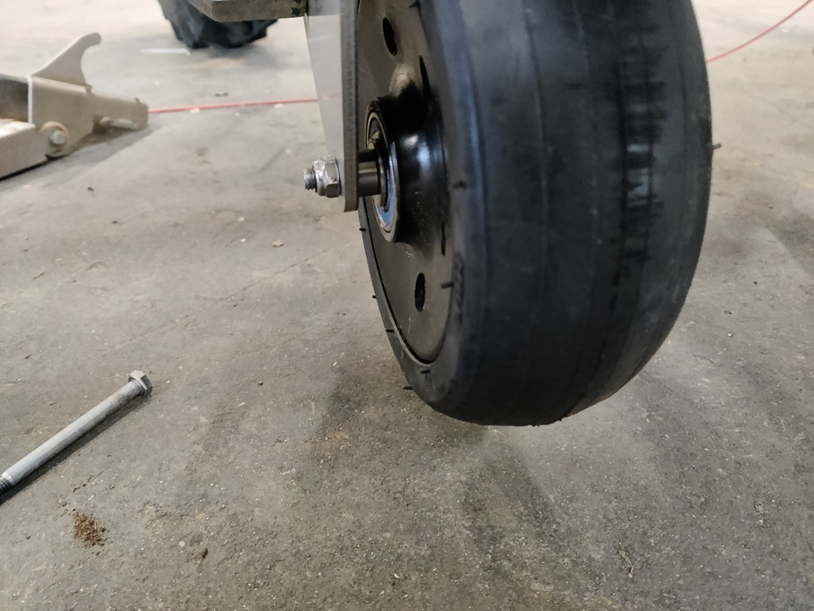

Démonter la charrue avant et la roue avant de la remorque passive
ÉTAPE 2
Maintenir le boulon de la charrue avant en place et le fixer en serrant légèrement l'écrou de la bride.
ÉTAPE 3

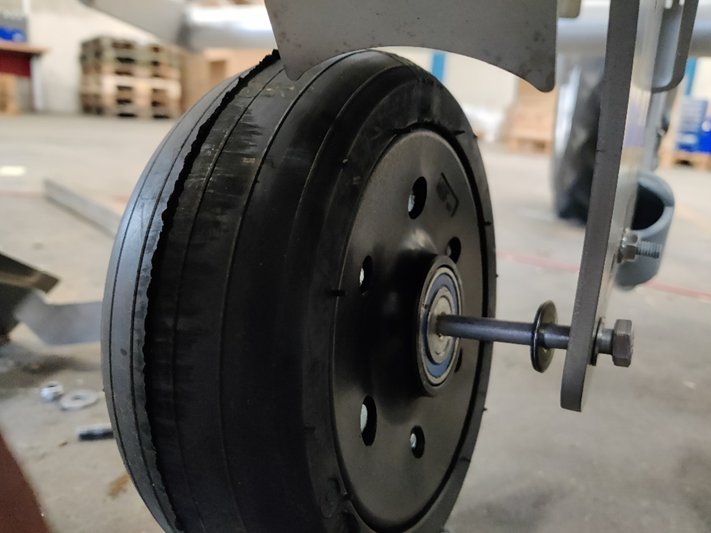

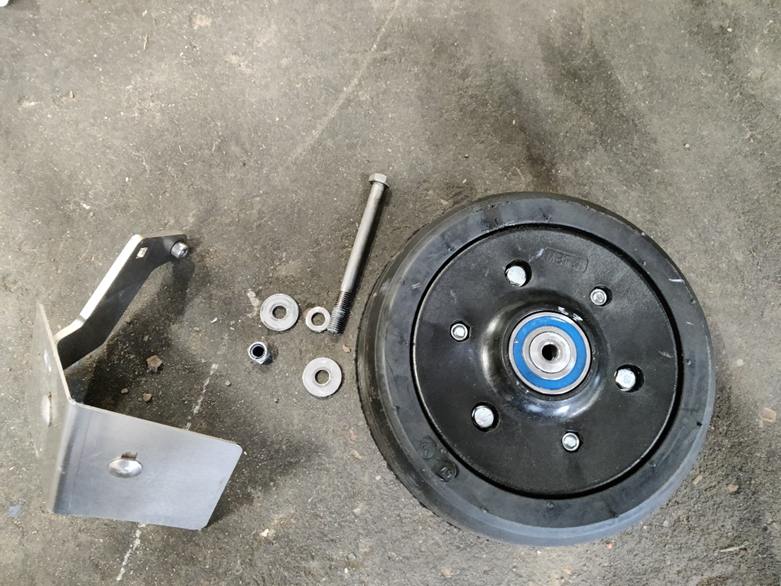

Remontez la roue avant en utilisant cette fois le boulon fourni. N'oubliez pas d'utiliser les rondelles, comme indiqué dans l'image ci-dessous.
ÉTAPE 4

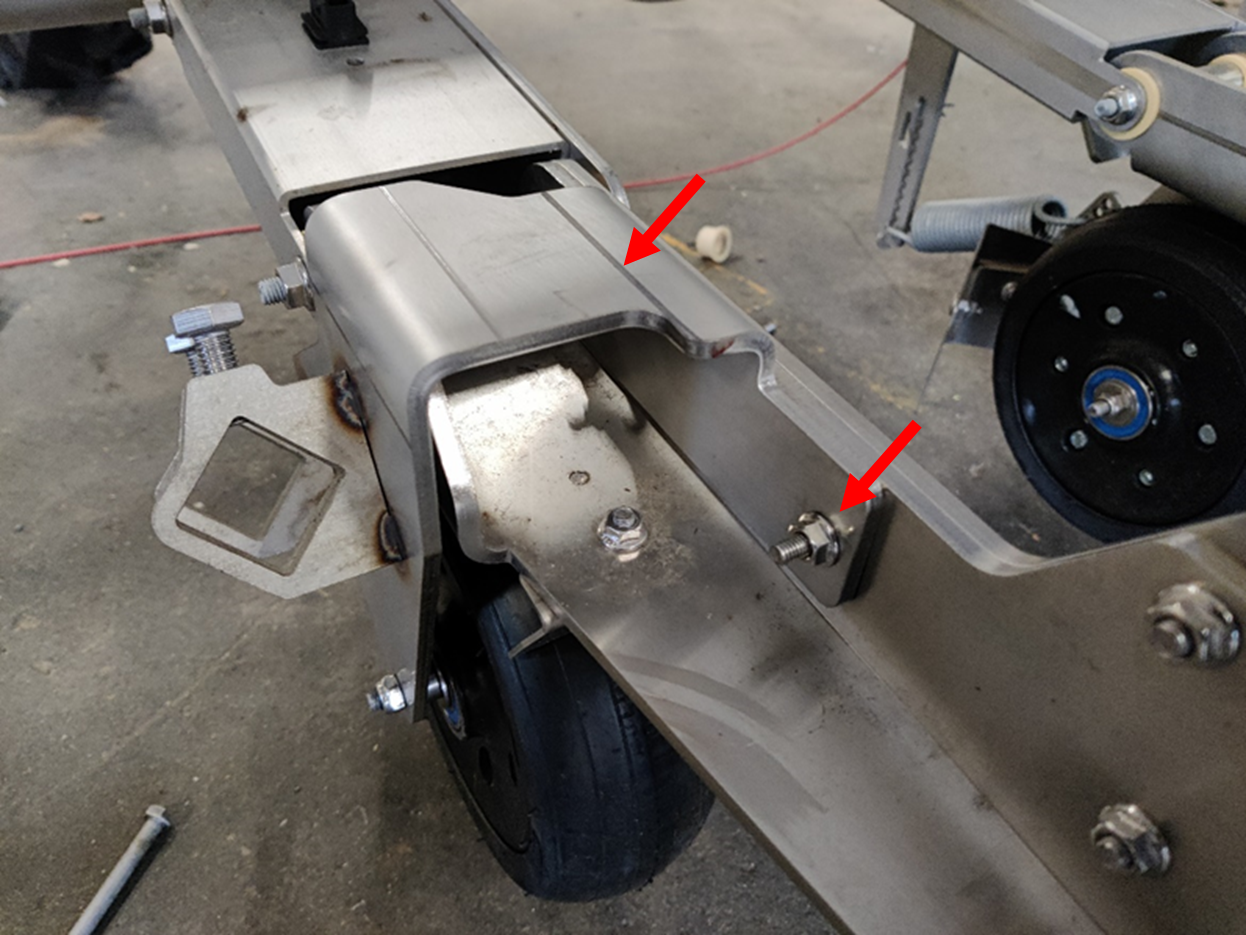

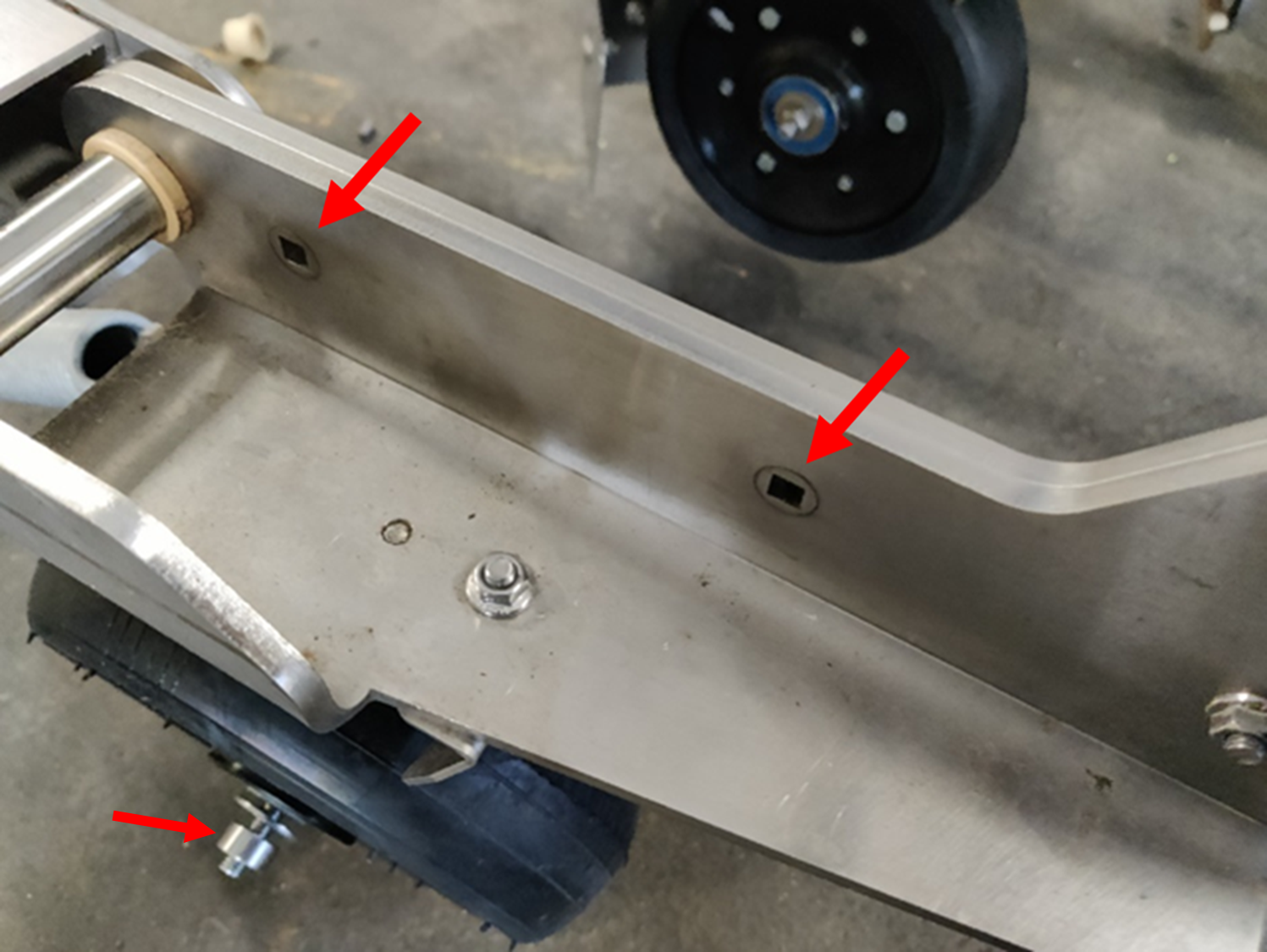

Retirez les deux boulons de 6 mm sur le côté de la remorque passive. Montez la douille et la rondelle d'acier près de la roue.
ÉTAPE 5
Installez le nouveau support en fixant les boulons de 6 mm fournis dans la partie supérieure.
ÉTAPE 6
Serrer l'écrou fixant le nouveau support à la roue avant
ÉTAPE 7
Insérez le bras du disque de coupe des mauvaises herbes dans le support.
ÉTAPE 8

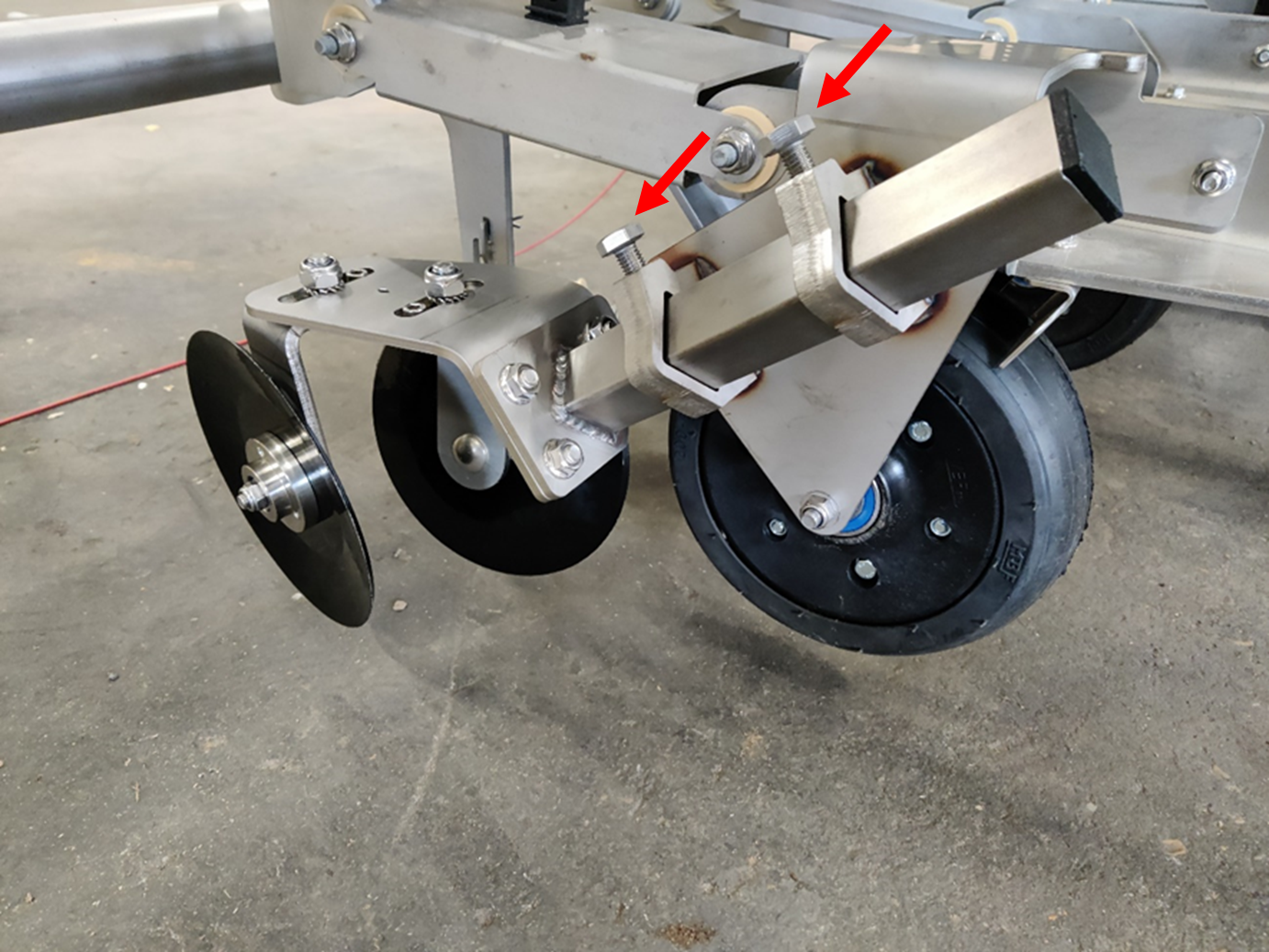

utiliser les deux boulons de 10 mm pour maintenir l'ensemble des disques de désherbage en place, ainsi que pour régler la profondeur de travail des disques.
